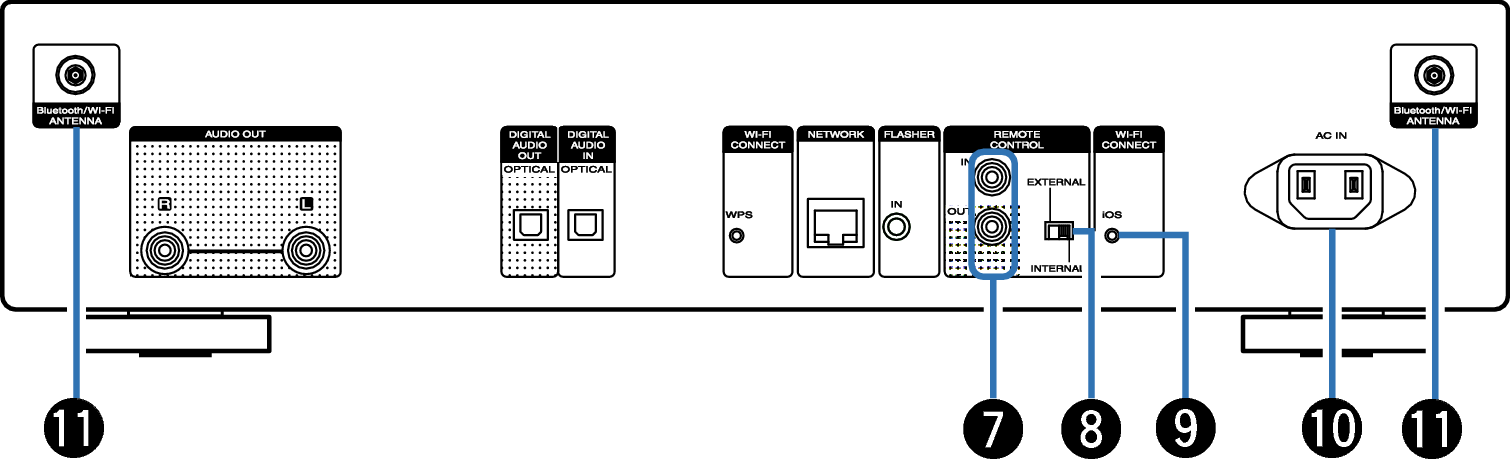

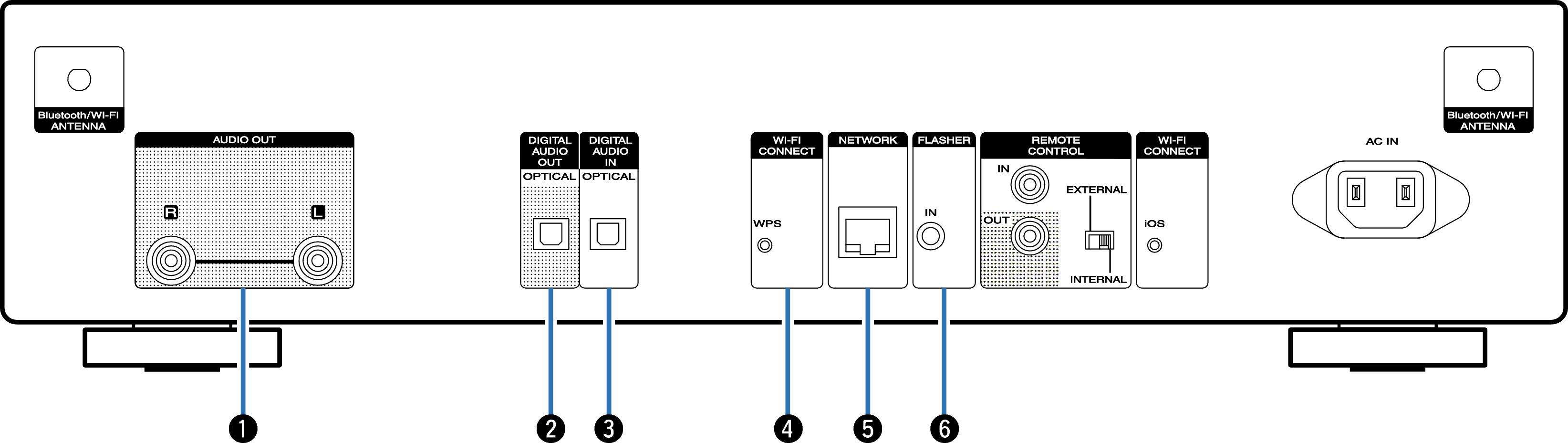

Panel tylny
Złącza AUDIO OUT
Służą do podłączania urządzeń wyposażonych w wejścia dźwięku analogowego lub zewnętrznego wzmacniacza. link
Złącze DIGITAL AUDIO OUT
Służą do podłączania amplitunera lub przetwornika cyfrowo-analogowego wyposażonego w złącza wejść cyfrowych. link
Złącze DIGITAL AUDIO IN
Służą do podłączania komputera lub urządzeń wyposażonych w złącza cyfrowego wyjścia audio. link
Przycisk Wi-Fi CONNECT WPS
Służy do połączenia z bezprzewodową siecią LAN.
(Patrz oddzielna “Skrócona instrukcja obsługi”.)
Złącze NETWORK
Służy do podłączenia do kabla LAN podczas podłączania do przewodowej sieci LAN. link
Gniazdo FLASHER IN
Służy do podłączania modułu sterowania itp. Gniazdo FLASHER INlink
Złącza REMOTE CONTROL IN/OUT
Służą do podłączania wzmacniacza firmy Marantz zgodnego z funkcją zdalnego sterowania. link
Przełącznik EXTERNAL/INTERNAL
Ustaw ten przełącznik w pozycji “EXTERNAL”, aby obsługiwać urządzenie poprzez wycelowanie pilota we wzmacniacz podłączony do tego urządzenia przy użyciu połączenia zdalnego sterowania.
link
Przycisk Wi-Fi CONNECT iOS
Służy do podłączania urządzeń z systemem iOS.
(Patrz oddzielna “Skrócona instrukcja obsługi”.)
Wejście AC (AC IN)
Do podłączania przewodu zasilania. link
Złącza Bluetooth/antena sieci bezprzewodowej LAN
Służy do podłączania załączonych anten zewnętrznych dla podłączenia Bluetooth/sieci bezprzewodowej, podczas połączenia do sieci przez sieć bezprzewodową LAN, lub podczas podłączenia do urządzenia przenośnego za pomocą Bluetooth. link

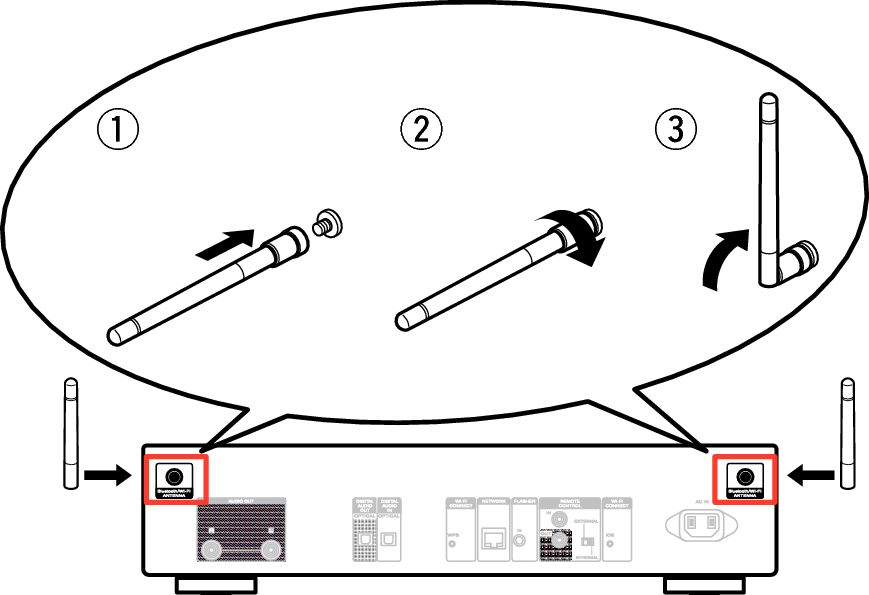

Anteny zewnętrzne dla połączenia Bluetooth/sieci bezprzewodowe należy umieścić równomiernie powyżej tylnego zespołu śrub.
Należy obrócić zgodnie z kierunkiem ruchu wskazówek zegara, dopóki anteny zostaną całkowicie połączone.
Należy obrócić antenę do góry, aby uzyskać lepszy odbiór.
