Динамик воспроизведения в MAIN ZONE	Настройка рабочего режима (“Назнач. усил.”)	Стр. соединения
5.1-канальное воспроизведение	13.1 -кан. (По умолчанию)	ссылка
7.1-канальное воспроизведение	13.1 -кан. (По умолчанию)	ссылка
9.1-канальное воспроизведение	13.1 -кан. (По умолчанию)	ссылка
11.1-канальное воспроизведение	13.1 -кан. (По умолчанию)	ссылка
13.1-канальное воспроизведение	13.1 -кан. (По умолчанию)	ссылка
13.1-канальное для Dolby Atmos и 13.1-канальное для AURO-3D	13.1 -кан. (По умолчанию)	ссылка
11.1-канальное воспроизведение (подключение передних динамиков с двухполосным усилением)	11.1-кан (Би-ампинг)	ссылка
11.1-канальное воспроизведение + вторая пара фронтальных динамиков	11.1-кан + Фронт B	ссылка

Режим звука, который можно выбрать, варьируется в зависимости от конфигурации динамиков.

На следующих страницах представлены примеры основных соединений.

См. пример подключения для Пример компоновки для 11.1-канальной системы AURO-3Dссылка при воспроизведении AURO-3D с помощью 11,1-канальной системы на базовой 5,1-канальной системе с фронтальными верхними динамиками, верхними динамиками объемного звучания, потолочными динамиками объемного звучания и центральными верхними динамиками.
См. также пример подключения для Пример компоновки для 13.1-канальной системы AURO-3Dссылка при воспроизведении AURO-3D с помощью 13.1-канальной системы путем добавления тыловых динамиков объемного звучания, центрального верхнего динамика и потолочного динамика объемного звучания.

В дополнение к подключениям, описанным на стр. ссылка - ссылка, данное устройство позволяет выполнять различные подключения динамиков через настройку “Расстановка колонок”.

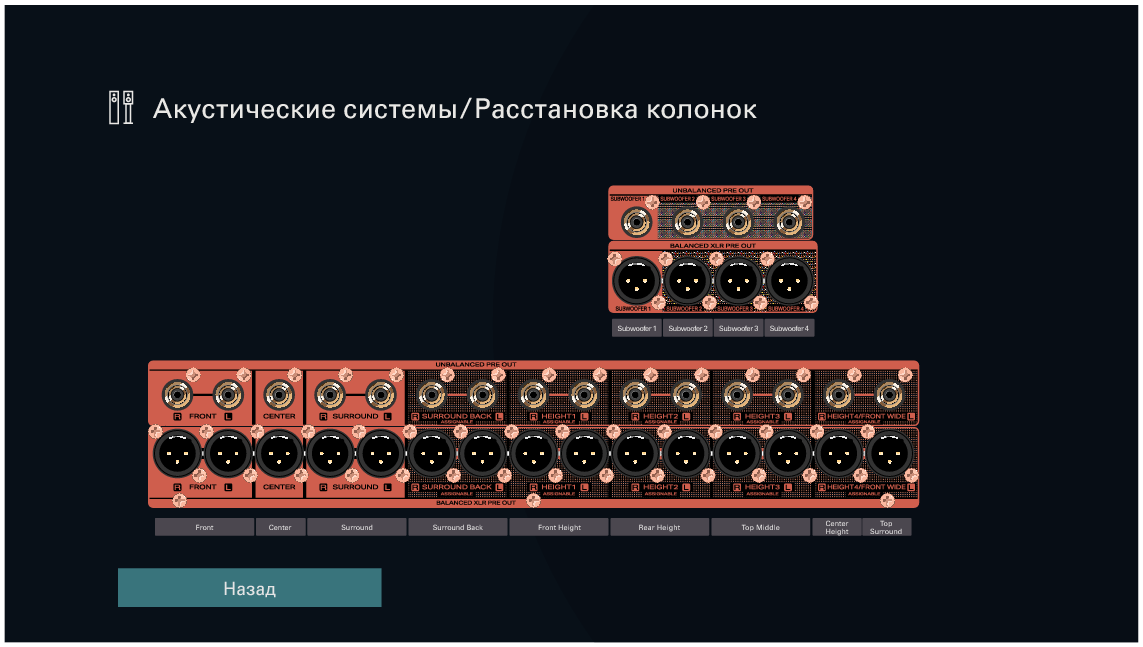

Также см. экран меню в “Схема клемм АС” на экране настройки “Расстановка колонок”, который покажет, как выполнить подключения в Вашей обстановке.
