Подключение 11.1-канальных динамиков: вторая пара фронтальных динамиков

Данная система позволяет воспроизводить между переключением передних динамиков A и B по желанию.

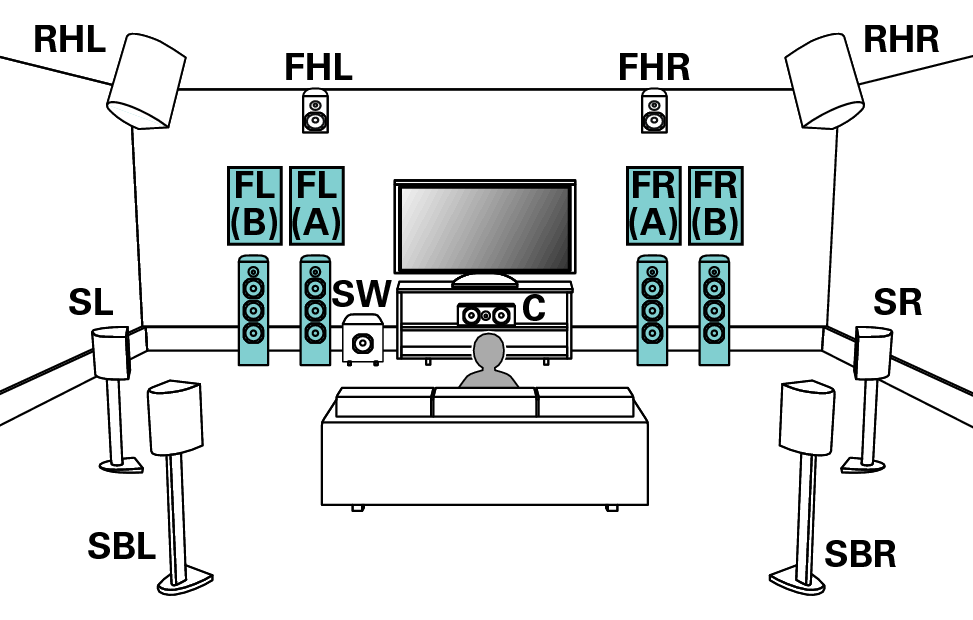

Pict SP Layout 11.1 FB

Bracket Open Пример Bracket Close  Подключение разъема UNBALANCED RCA

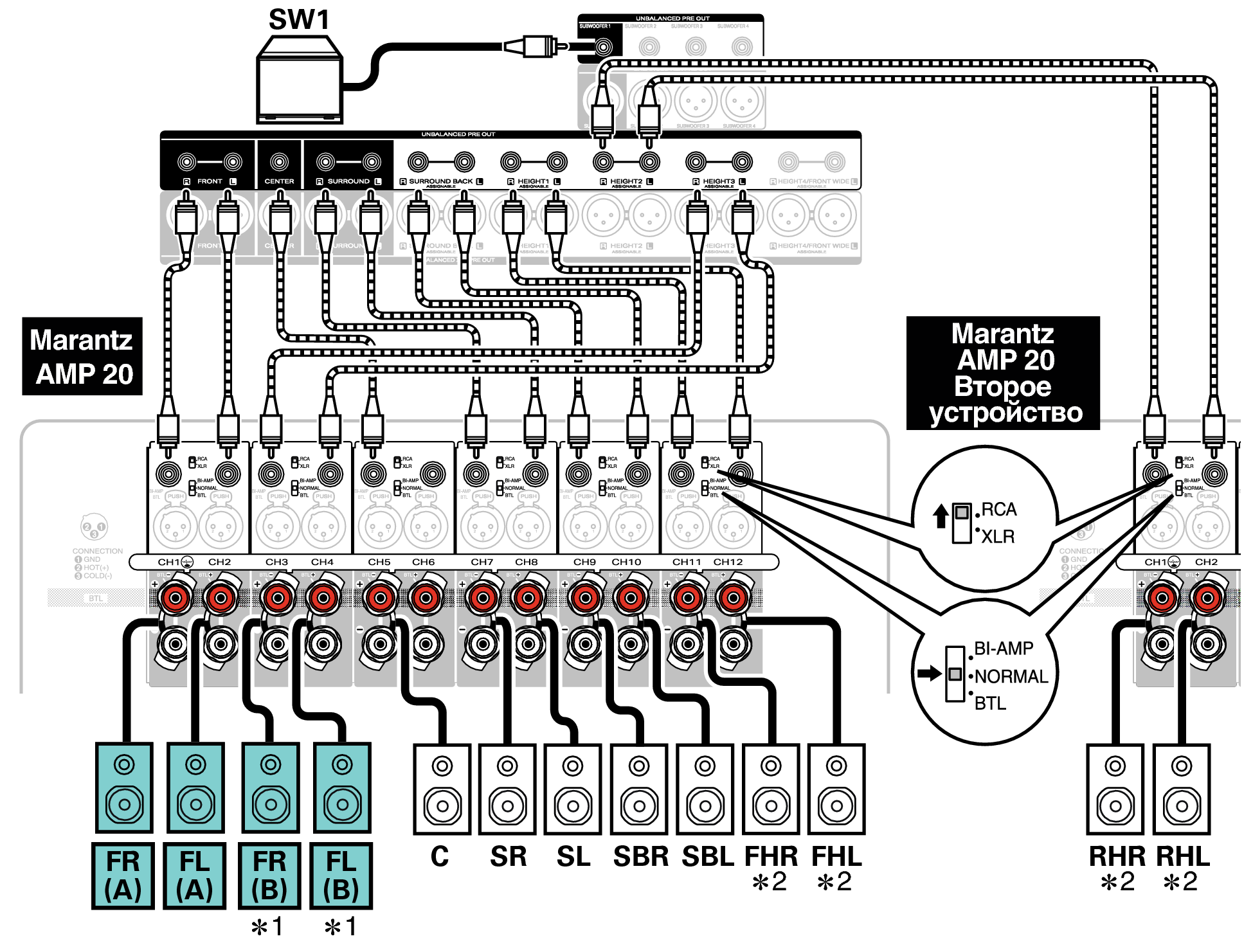

Conne SP 11.1 FB AV20

Разъемы PRE OUT для подключения вторых фронтальных динамиков зависят от компоновки MAIN ZONE. Смотрите “Расстановка колонок” в меню. ссылка

Верхние динамики, потолочные динамики и динамики Dolby Atmos Enabled можно подключать к разъемам HEIGHT1, HEIGHT2 и HEIGHT3 RCA или HEIGHT1, HEIGHT2 и разъемам HEIGHT3 XLR. Установите в меню подсоединяемый динамик из “Расстановка колонок”. ссылка
