Подключение 15.1-канальных динамиков

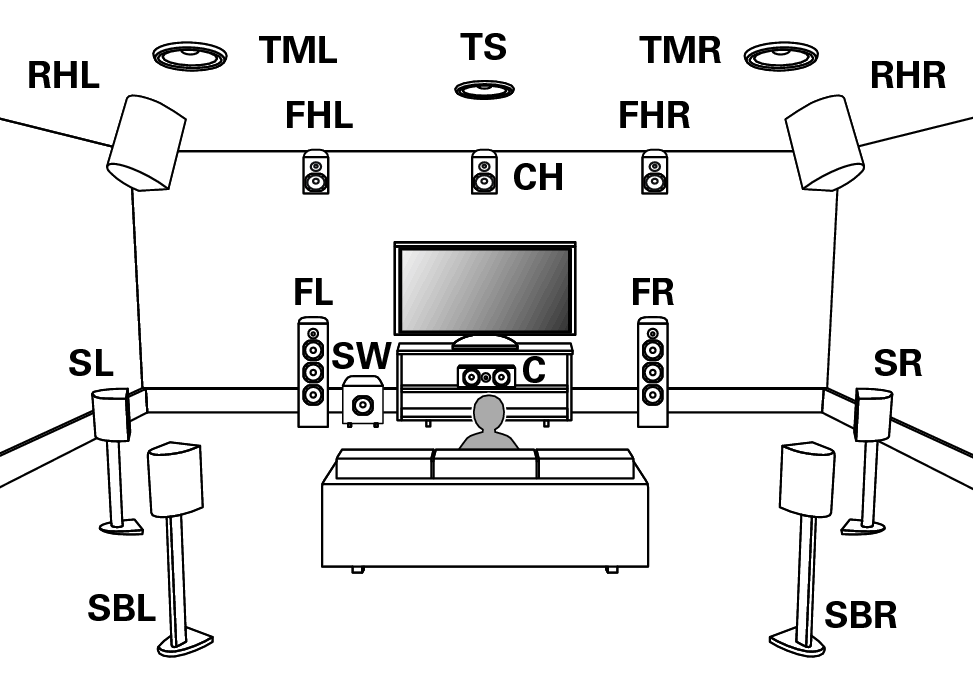

Пример компоновки при использовании тыловых и восьми верхних динамиков объемного звучания

К системе можно подключить до 15.1-канальных динамиков и одновременно воспроизводить до 13.1 каналов воспроизведения звука для Dolby Atmos и AURO-3D.

Центральные потолочные динамики, потолочный динамик объемного звучания и центральный верхний динамик переключаются и выдают звук в соответствии с воспроизводимым форматом звука.

Pict SP Layout 15.1_2

Подключение динамиков см. в разделе Подключение усилителя мощностиссылка.

Настройте Расстановка колонок в меню следующим образом. ссылка

Центральный: Да
Боковые: Да
Тыловые: 2 колонки
Фр. Боковые: Нет
Высокие АС: 8 колонки
Фронт.АС: Фронт. Верхние
Бок.АС: Потолоч Средн
Тыл.АС: Тыл Верхние
TS/CH: TS/CH
Сабвуферы: 1 колонка
