Данное устройство оснащено разъемом UNBALANCED RCA PRE OUT и BALANCED XLR PRE OUT. Подключите к надлежащему разъему усилителя мощности. Если усилитель мощности оснащен обоими разъемами, подключите к одному из них.

Подключите динамики к усилителю мощности.

Для получения дополнительной информации о подключении динамиков см. руководство пользователя усилителя мощности.

В данном разделе показано, как выполнить 15.4-канальное подключение.

Для получения информации о том, как выполнять другие подключения динамиков, см. стр. ссылка.

Bracket Open AV 20 Расположение разъема PIN BALANCED XLR PRE OUT Bracket Close

GND (заземление)

HOT (+)

COLD (–)

В данном устройстве используется европейское расположение КОНТАКТОВ.

В методе, который используется в США, sanwacirnumw_2 является контактом COLD, а sanwacirnumw_3 является контактом HOT.

При подключении устройства, в котором используется метод для США, поменяйте вилки sanwacirnumw_2 и sanwacirnumw_3 с одной стороны симметричного кабеля.

ПРИМЕЧАНИЕ

Не закорачивайте HOT и GND или COLD и GND при использовании.

Перед подключением акустической системы, отключите шнур питания устройства из розетки.

Кроме того, отключайте усилитель мощности и сабвуфер.

Пример подключения к усилителю мощности Marantz AMP 20

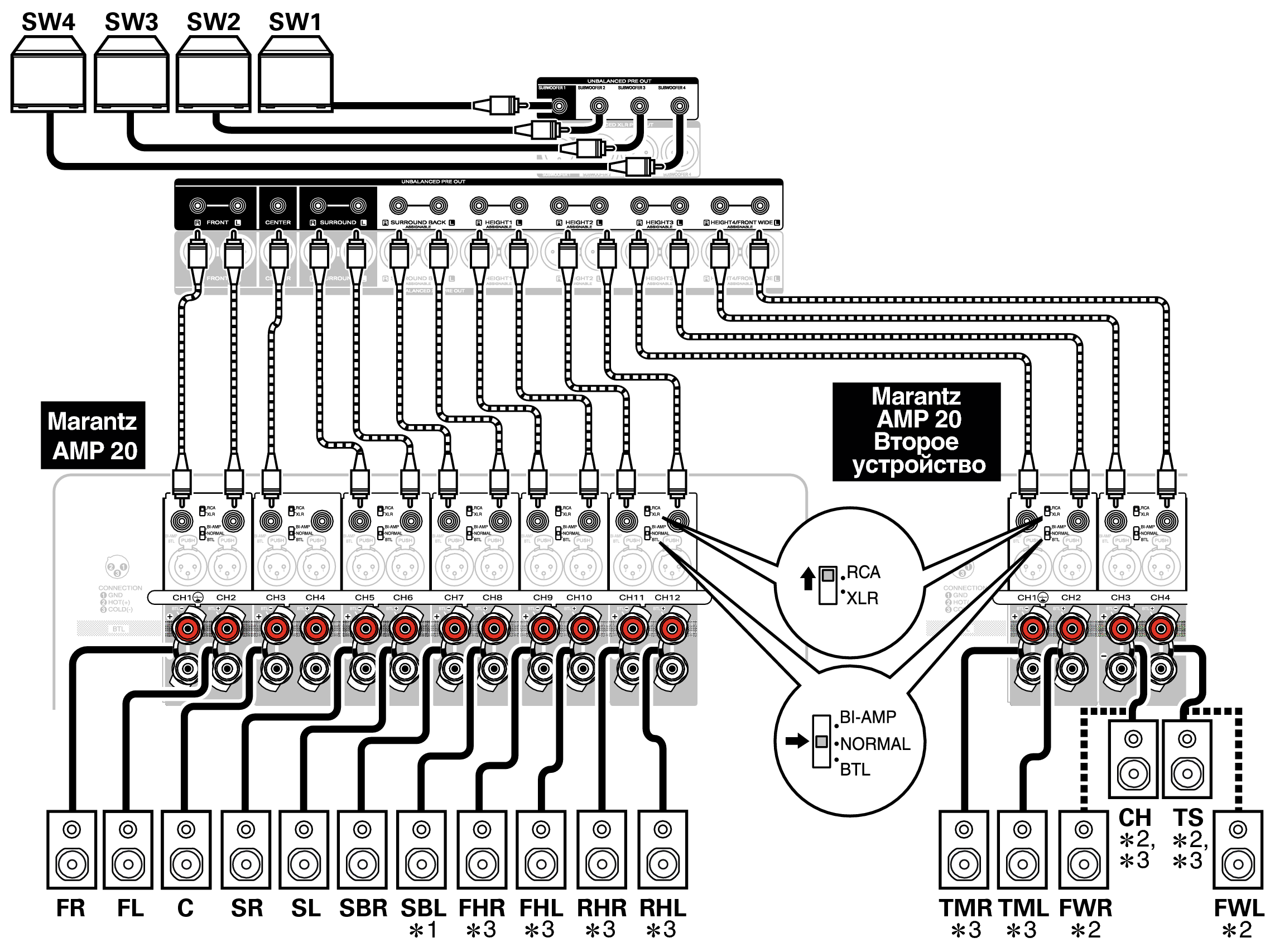

Подключение разъема UNBALANCED RCA PRE OUT

При использовании разъемов UNBALANCED RCA для подключения установите переключатель входа в положение “RCA” на Marantz AMP 20.

Если используется только один тыловой динамик объемного звучания, подключите его к клемме SURROUND BACK L.

Вместо фронтальных широтных динамиков к разъемам HEIGHT4/FRONT WIDE RCA можно подключить 4-й комплект верхних динамиков.

Выходные клеммы для верхних/потолочных динамиков или динамиков с поддержкой функции Dolby Atmos могут варьироваться в зависимости от используемой комбинации динамиков. Информацию о разъеме PRE OUT, к которому подключаются верхние/потолочные динамики или динамики с поддержкой функции Dolby Atmos, см. в “Расстановка колонок” в меню ссылка.

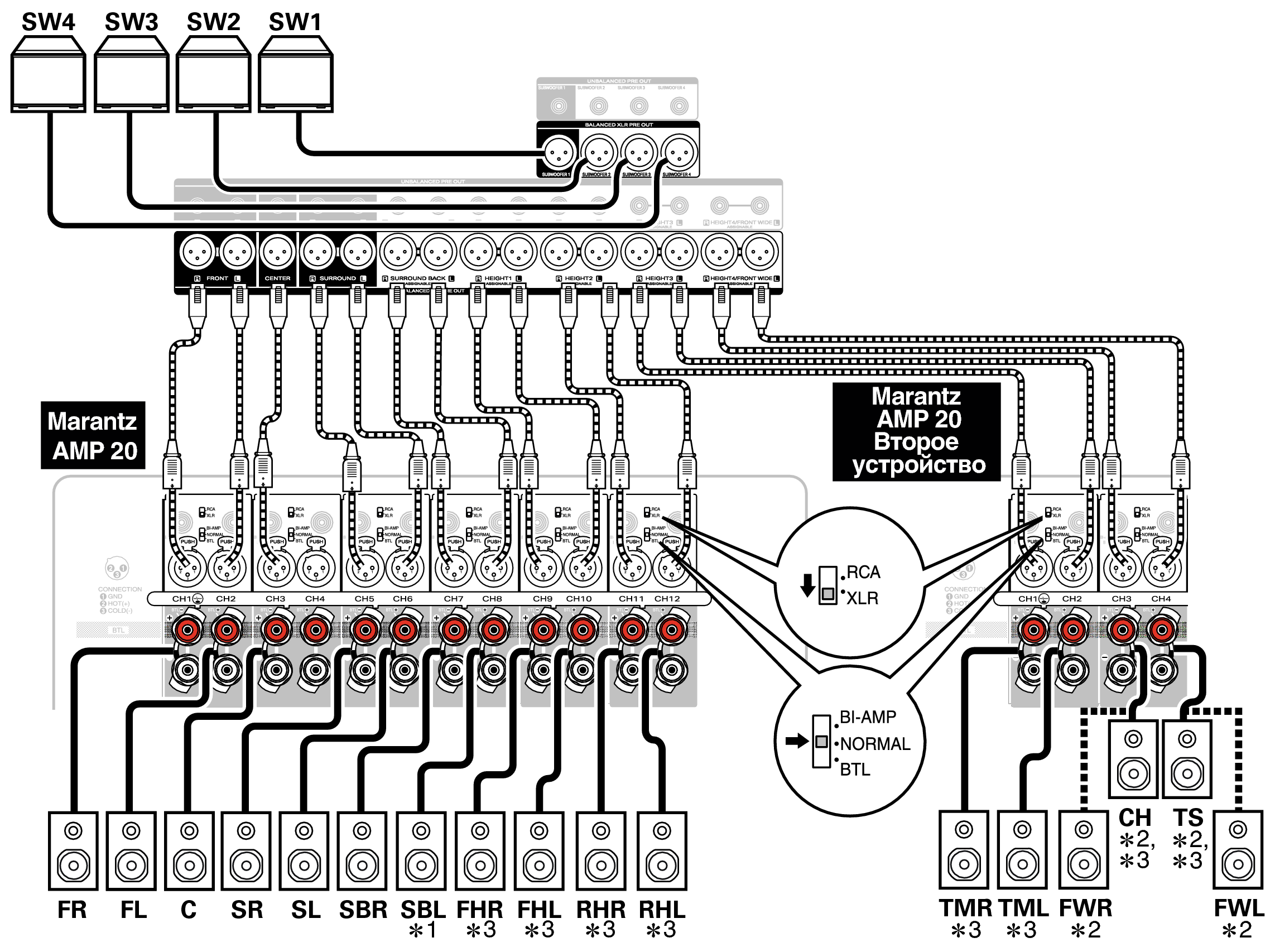

Подключение разъема BALANCED XLR PRE OUT

При использовании разъемов BALANCED XLR для подключения установите переключатель входа в положение “XLR” на Marantz AMP 20.

Если используется только один тыловой динамик объемного звучания, подключите его к клемме SURROUND BACK L.

Вместо фронтальных широтных динамиков к разъемам HEIGHT4/FRONT WIDE XLR можно подключить 4-й комплект верхних динамиков.

Информация о ярлыках кабелей (входят в комплект) для определения канала

Прикрепите к каждому кабелю ярлык, соответствующий каждому динамику.

Это упрощает подключение динамиков к усилителю мощности.

Канал	Цвет
FRONT L	Белый
FRONT R	Красный
CENTER	Зеленый
SURROUND L	Голубой
SURROUND R	Синий
SURROUND BACK L	Бежевый
SURROUND BACK R	Коричневый
FRONT WIDE L	Светло-желтый
FRONT WIDE R	Желтый
FRONT HEIGHT L	Светло-желтый
FRONT HEIGHT R	Желтый
TOP FRONT L	Светло-желтый
TOP FRONT R	Желтый
TOP MIDDLE L	Светло-желтый
TOP MIDDLE R	Желтый
TOP REAR L	Светло-желтый
TOP REAR R	Желтый
SURROUND HEIGHT L	Светло-желтый
SURROUND HEIGHT R	Желтый
REAR HEIGHT L	Светло-желтый
REAR HEIGHT R	Желтый
TOP SURROUND	Светло-желтый
CENTER HEIGHT	Желтый
FRONT DOLBY L	Светло-желтый
FRONT DOLBY R	Желтый
SURROUND DOLBY L	Светло-желтый
SURROUND DOLBY R	Желтый
BACK DOLBY L	Светло-желтый
BACK DOLBY R	Желтый
SUBWOOFER 1	Черный
SUBWOOFER 2	Черный
SUBWOOFER 3	Черный
SUBWOOFER 4	Черный

В комплект поставки входят ярлыки кабелей динамиков и HDMI. Прикрепите ярлык к каждому подключаемому кабелю динамиков и HDMI, как показано ниже. Это облегчит идентификацию и правильное подключение кабелей всех компонентов.

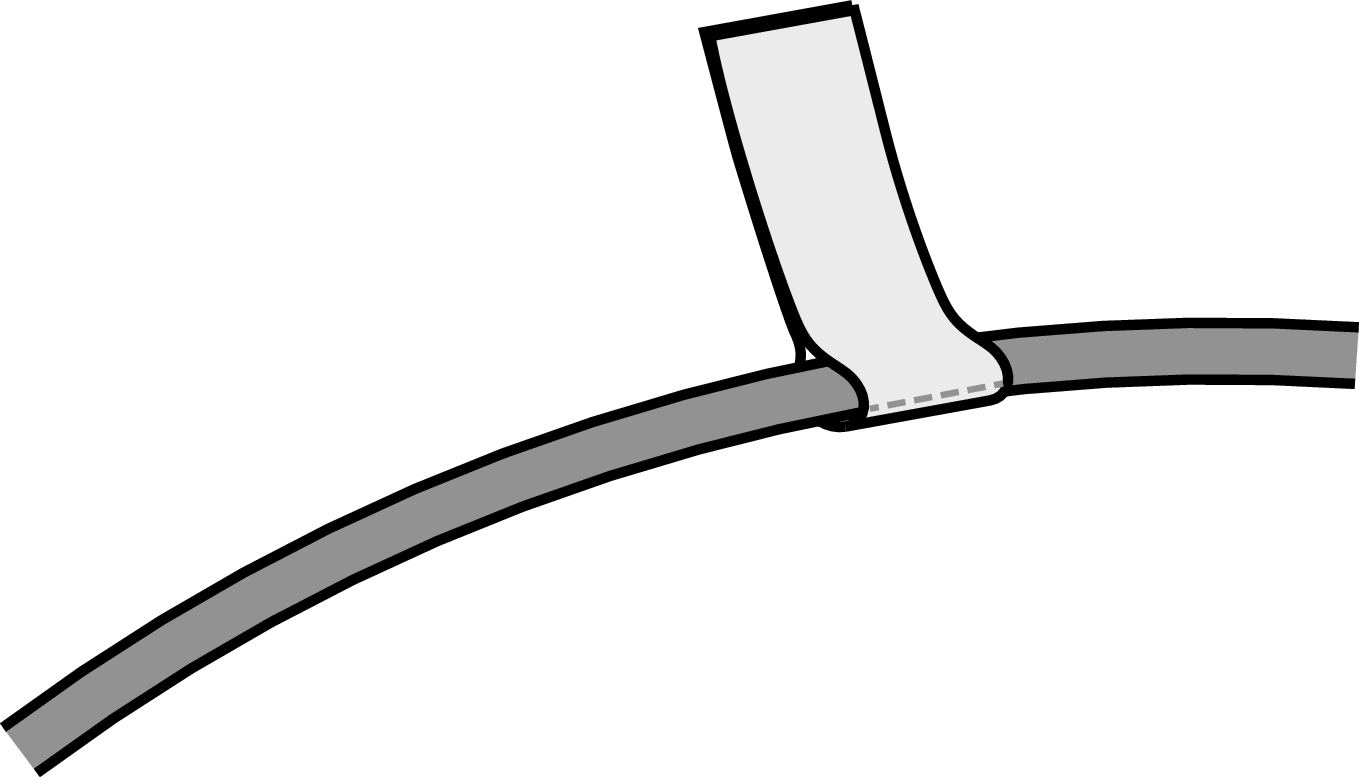

Bracket Open Как прикреплять ярлыки кабелей Bracket Close
