Разъемы AMP CONTROL

Подключая усилители мощности Marantz, оснащенные разъемами AMP CONTROL, с помощью кабеля управления (прилагается к усилителю мощности), можно выполнять следующие связанные операции.

Использовать питание усилителя мощности для включения питания/перевод в режим ожидания данного устройства.

Связать яркость дисплея усилителя мощности с настройкой яркости дисплея данного устройства.

Можно подключить до двух усилителей мощности. Описание способа подключения см. в руководстве пользователя усилителя мощности.

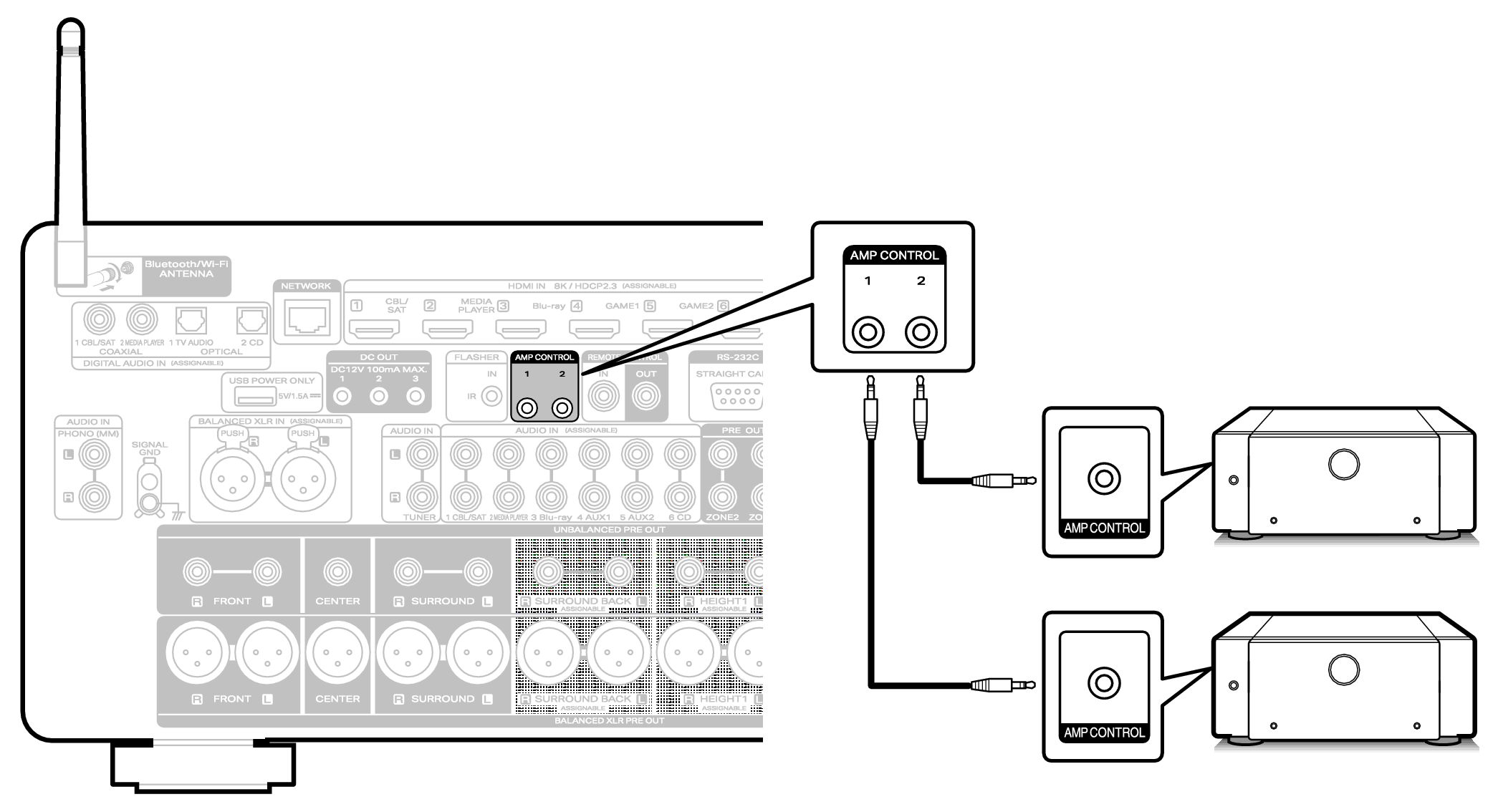

Conn AMP Control AV20N
