Подключение 11.1-канальных динамиков: соединение двух усилителей для фронтальных динамиков

Данная система воспроизводит 11.1 каналов. Вы можете использовать подключение с двухполосным усилением для передних динамиков. Подключение с двухполосным усилением - метод подключения отдельных усилителей к разъемам ВЧ и НЧ динамика, который поддерживает двухполосное усиление. Данное подключение позволяет вернуть EMF (возврат питания без вывода) из НЧ-динамика в ВЧ-динамик без влияния на качество звука, производя более высокое качество звука.

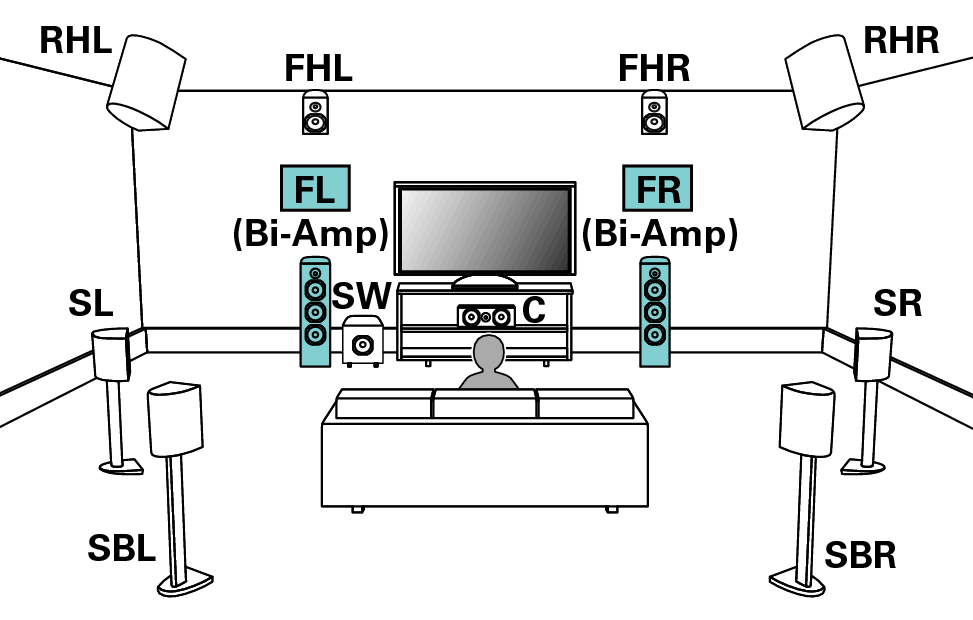

Pict SP Layout 11.1 BiAmp
ПРИМЕЧАНИЕ

Выполняя двухполосное подключение, убедитесь, что извлекли замыкающую пластину или провод, расположенный между ВЧ и НЧ разъемами громкоговорителя.

Bracket Open Пример Bracket Close  Подключение разъема UNBALANCED RCA

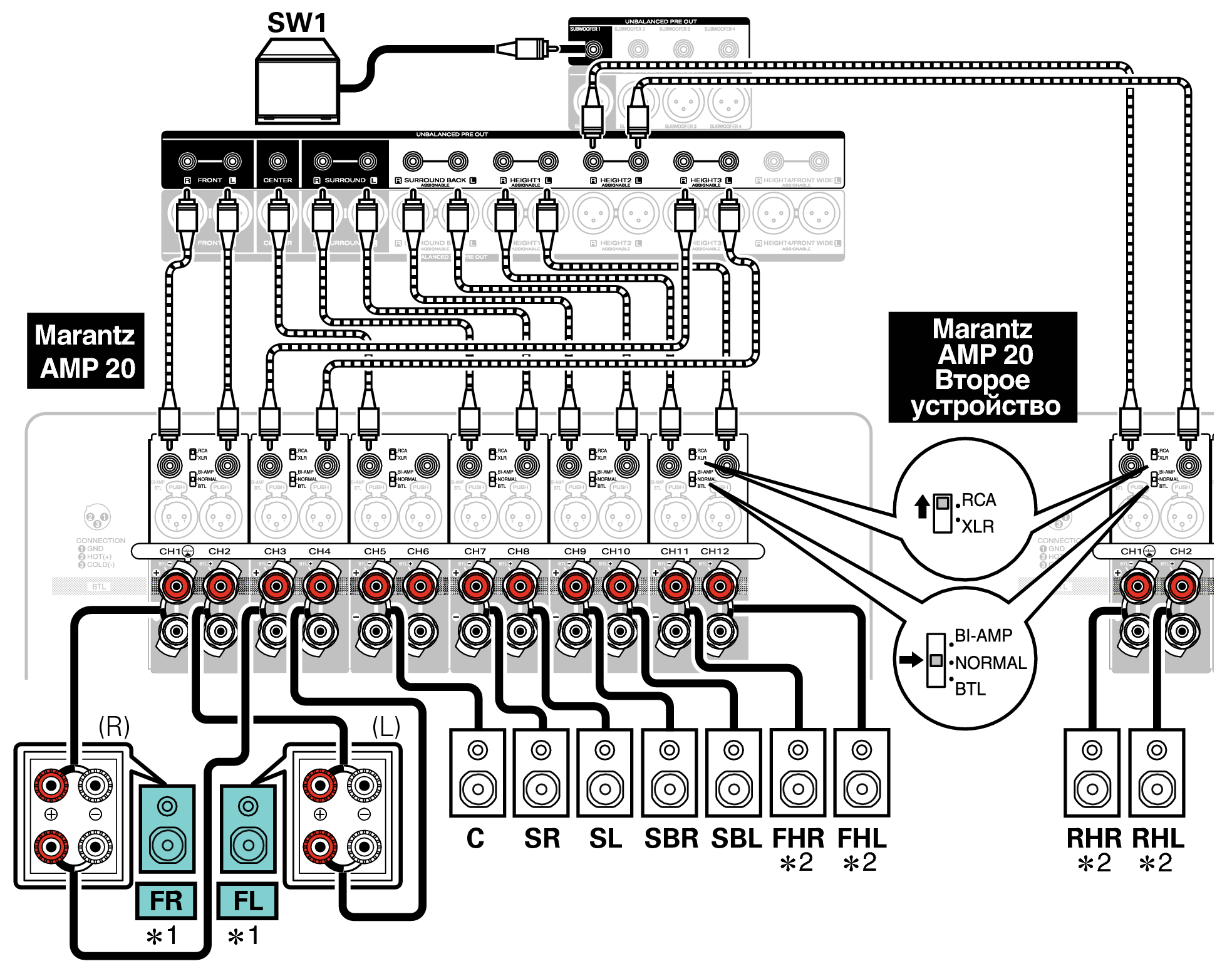

Conne SP 11.1 BiAmp AV20

Разъемы PRE OUT для двухполосного усиления зависят от компоновки MAIN ZONE. Смотрите “Расстановка колонок” в меню. ссылка

Верхние динамики, потолочные динамики и динамики Dolby Atmos Enabled можно подключать к разъемам HEIGHT1, HEIGHT2 и HEIGHT3 RCA или HEIGHT1, HEIGHT2 и разъемам HEIGHT3 XLR. Установите в меню подсоединяемый динамик из “Расстановка колонок”. ссылка
