Подключение 13.1-канальных динамиков

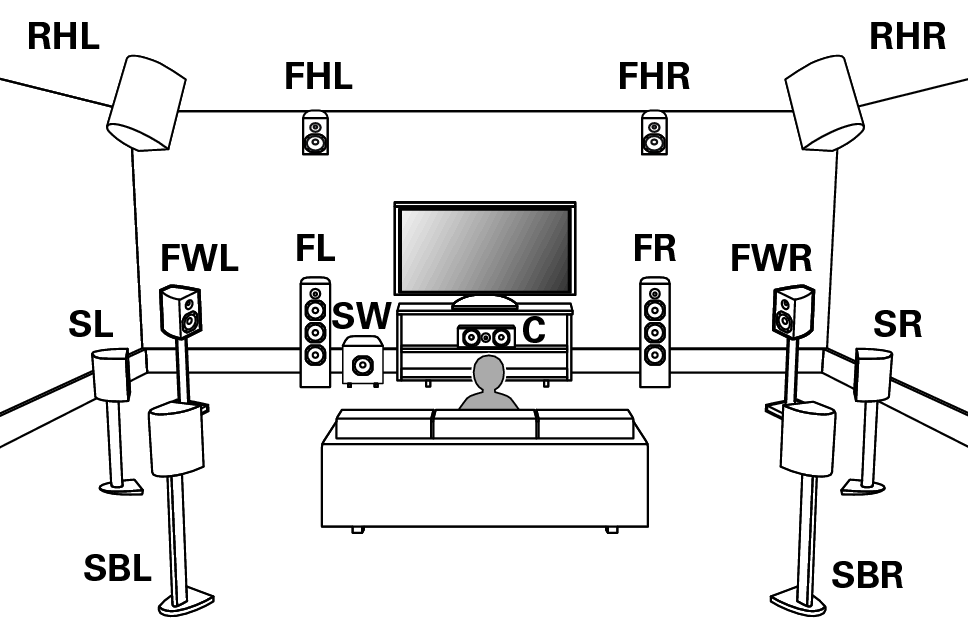

Пример компоновки при использовании тылового динамика объемного звучания, фронтального широтного и двух комплектов верхних динамиков

Pict SP Layout 13.1 FH RH FW2

Подключение динамиков см. в разделе Подключение усилителя мощностиссылка.

Настройте Расстановка колонок в меню следующим образом. ссылка

Центральный: Да
Боковые: Да
Тыловые: 2 колонки
Фр. Боковые: Да
Высокие АС: 4 колонки
Фронт.АС: Фронт. Верхние
Тыл.АС: Тыл Верхние
Сабвуферы: 1 колонка

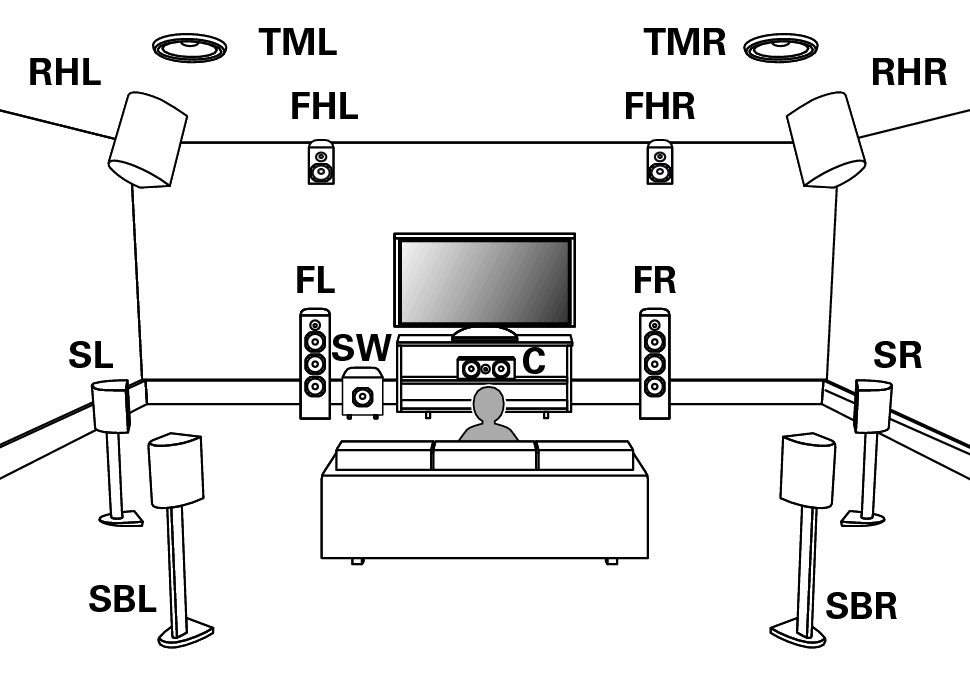

Пример компоновки при использовании тылового динамика объемного звучания и трех комплектов верхних динамиков

Pict SP Layout 13.1 FH RH TM2

Подключение динамиков см. в разделе Подключение усилителя мощностиссылка.

Настройте Расстановка колонок в меню следующим образом. ссылка

Центральный: Да
Боковые: Да
Тыловые: 2 колонки
Высокие АС: 6 колонки
Фронт.АС: Фронт. Верхние
Бок.АС: Потолоч Средн
Тыл.АС: Тыл Верхние
Сабвуферы: 1 колонка

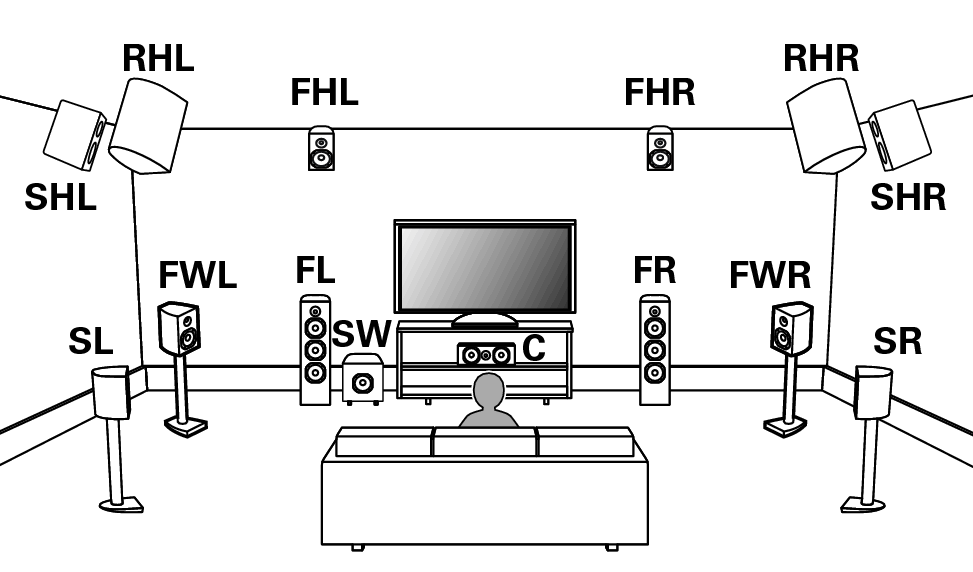

Пример компоновки при использовании фронтального широтного и трех комплектов верхних динамиков

Pict SP Layout 13.1 FW RH FH1

Подключение динамиков см. в разделе Подключение усилителя мощностиссылка.

Настройте Расстановка колонок в меню следующим образом. ссылка

Центральный: Да
Боковые: Да
Тыловые: Нет
Фр. Боковые: Да
Высокие АС: 6 колонки
Фронт.АС: Фронт. Верхние
Бок.АС: Боковые Верхние
Тыл.АС: Тыл Верхние
Сабвуферы: 1 колонка

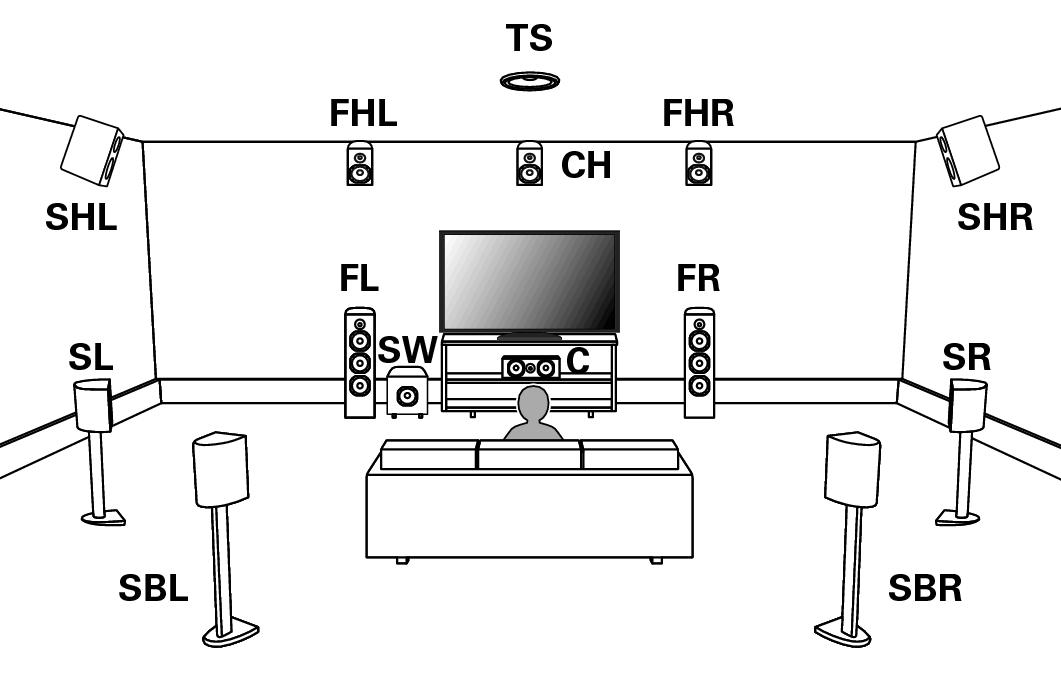

Пример компоновки для 13.1-канальной системы AURO-3D

Данная конфигурация динамиков оптимизирована для воспроизведения AURO-3D.

Pict SP Layout 13.1 Auro3

Подключение динамиков см. в разделе Подключение усилителя мощностиссылка.

Настройте Расстановка колонок в меню следующим образом. ссылка

Центральный: Да
Боковые: Да
Тыловые: 2 колонки
Высокие АС: 6 колонки
Фронт.АС: Фронт. Верхние
Бок.АС: Боковые Верхние
Тыл.АС: Нет
TS/CH: TS/CH
Сабвуферы: 1 колонка

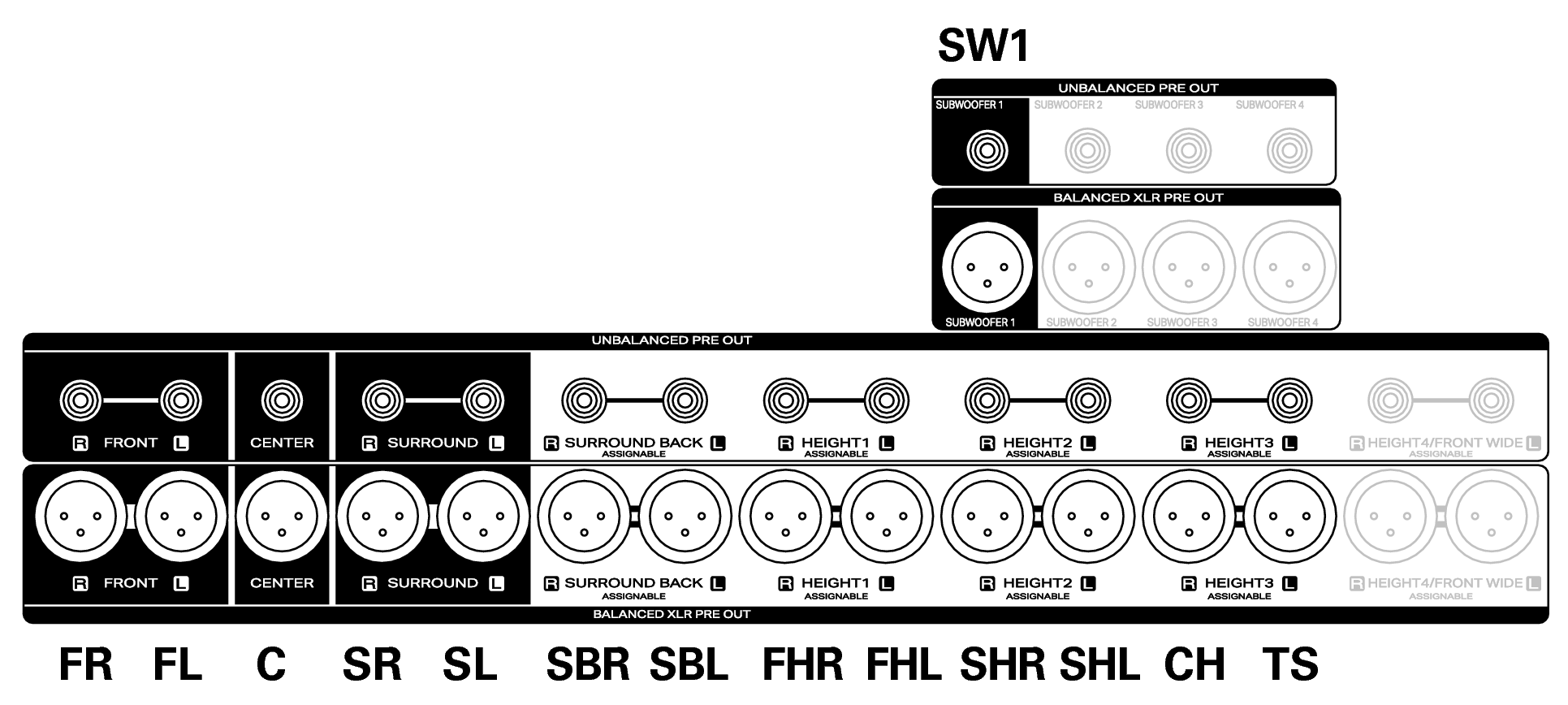

Conne SP 13.1_Auro AV20
