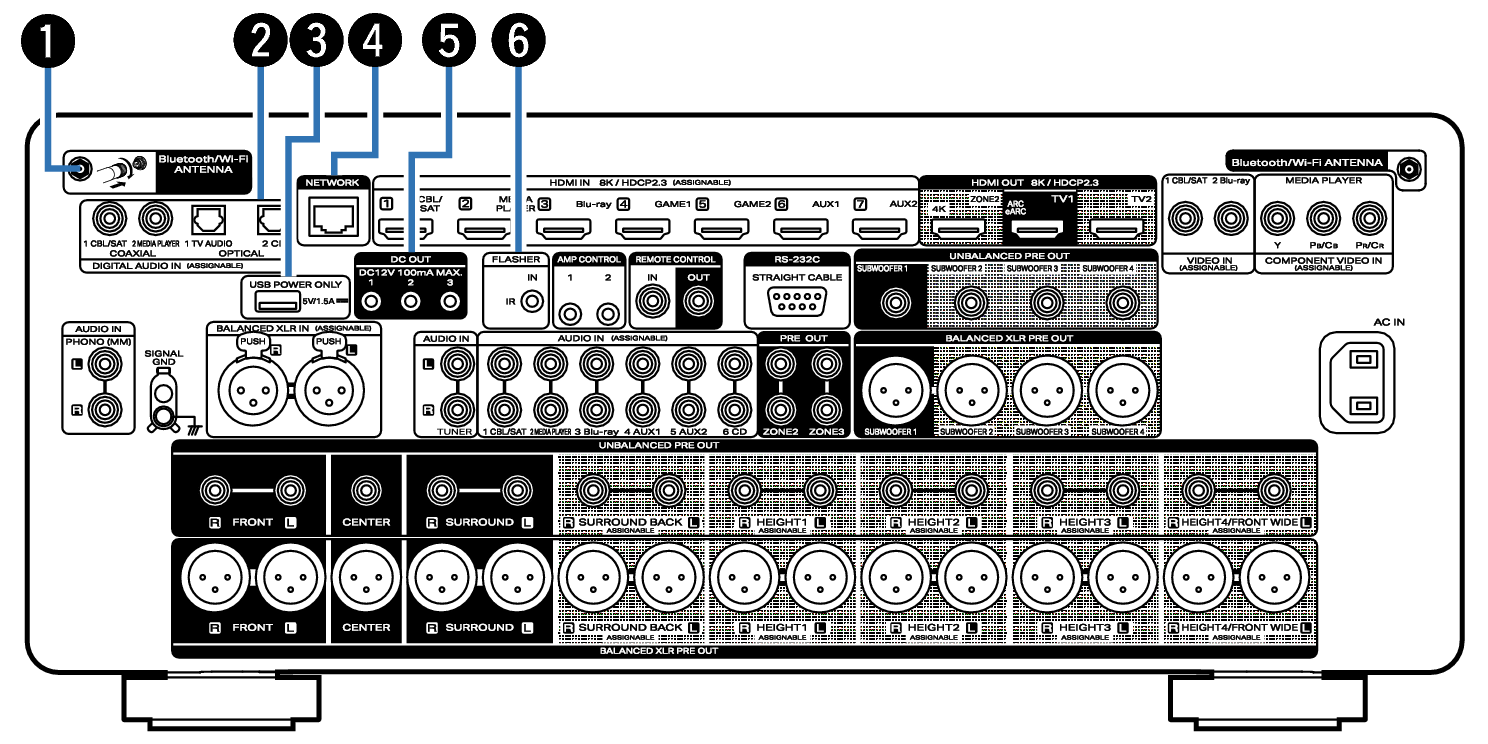

Задняя панель
Разъемы для антенн Bluetooth/беспроводной ЛВС
Используются для подключения внешних антенн для соединения по Bluetooth/беспроводной связи при подключении к сети посредством беспроводной ЛВС или к портативному устройству посредством Bluetooth. ссылка

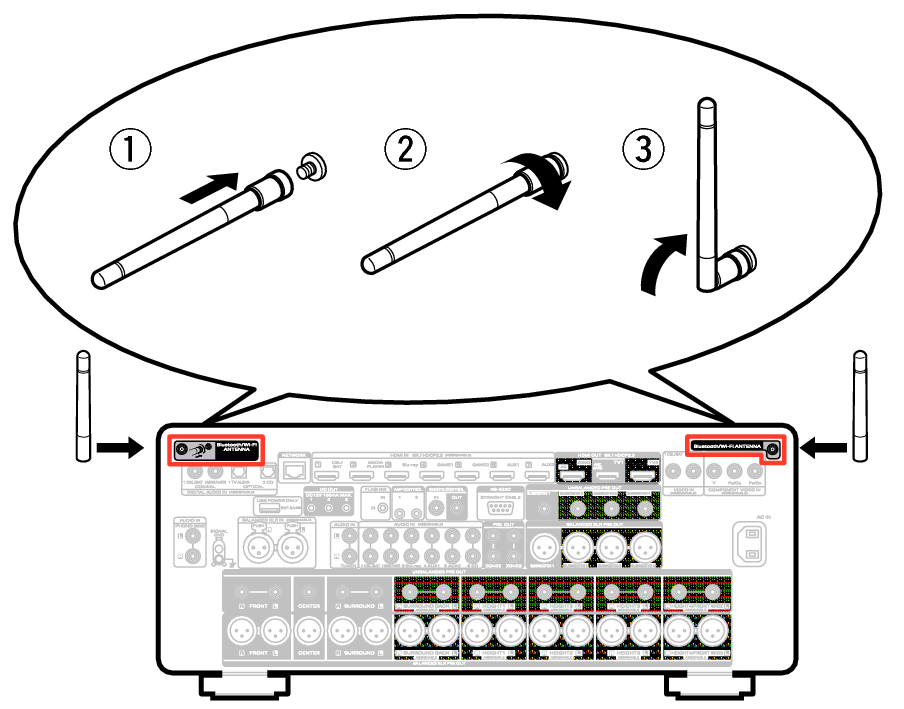

Поместите внешние антенны для соединения по Bluetooth/беспроводной связи ровно в винтовой контакт на задней стороне устройства.
Поверните их по часовой стрелке, пока антенны не будут полностью подключены.
Поверните антенны вверх для наилучшего приема сигнала.
Разъемы для цифрового звука (DIGITAL AUDIO)
Используются для подключения устройств, оборудованных цифровыми аудиоразъемами.
USB-порт (POWER SUPPLY)
Можно использовать для питания потоковых медиа-проигрывателей и т. д.
Используйте поставляемый в комплекте с устройством адаптер переменного тока, если требуется напряжение 5 В/1,5 A.
Для воспроизведения содержимого из устройство памяти USB, вставьте его в USB-порт на передней панели.
Разъем NETWORK
Используется для подключения LAN-кабеля при подключении к проводной сети ЛВС. ссылка
Разъемы DC OUT
Используются для подключения устройств, оснащенных функцией триггера. ссылка
Разъем FLASHER IN
Служит для подключения имеющихся в продаже ИК-повторителей (приобретаются дополнительно). ссылка
Штекеры AMP CONTROL
Служит для подключения усилителя мощности Marantz, оснащенного клеммами AMP CONTROL. Можно включать данное устройство, переводить его в режим ожидания и менять яркость дисплея в соответствии с усилителем мощности. ссылка
Штекеры пульта дистанционного управления
Служит для подключения изделия Marantz, оснащенного клеммами REMOTE CONTROL. Используется для управления данным устройством с помощью пульта ДУ. ссылка
Разъем RS-232C
Используется для подключения устройств контроллера домашней автоматизации, подходящих к разъемам RS-232C. Обратитесь к руководству пользователя контроллера домашней автоматизации для получения дополнительной информации о функциях последовательного управления данным устройством.
Предварительно выполните описанные ниже операции.
Выключите данное устройство.
Выключите данное устройство с помощью внешнего устройства управления.
Убедитесь в том, что устройство находится в режиме ожидания.
Разъем HDMI
Используются для подключения устройств, оборудованных разъемами HDMI.
Разъемы видео (VIDEO)
Используются для подключения устройств, оборудованных видеоразъемами.
Разъемы компонентного видео (COMPONENT VIDEO)
Используются для подключения устройств, оборудованных разъемами компонентного видео.
Вход AC (AC IN)
Используется для подключения шнура питания. ссылка
Разъемы аналогового звука (AUDIO)
Используются для подключения устройств, оборудованных аналоговыми аудиоразъемами.
Разъем SIGNAL GND
Используется для подключения заземляющего провода для проигрывателя виниловых дисков. ссылка
Разъемы BALANCED XLR INPUT
Используются для подключения предусилителя с выходными разъемами BALANCED XLR.
Разъемы PRE OUT
Используется для подключения внешнего усилителя мощности. ссылка
Разъемы BALANCED XLR PRE OUT
Используются для подключения усилителя мощности с входными разъемами BALANCED XLR. ссылка
Разъемы UNBALANCED RCA PRE OUT
Используются для подключения усилителя мощности с входными разъемами UNBALANCED RCA. ссылка
ПРИМЕЧАНИЕ
Запрещается прикасаться к внутренним контактам разъемов на задней панели. Электростатический разряд может привести к неустранимому повреждению устройства.
