播放

扬声器安装

可根据您所使用的扬声器数目确定扬声器系统,并在房间中安装每个扬声器和低音炮。
将使用此典型安装示例说明扬声器安装。

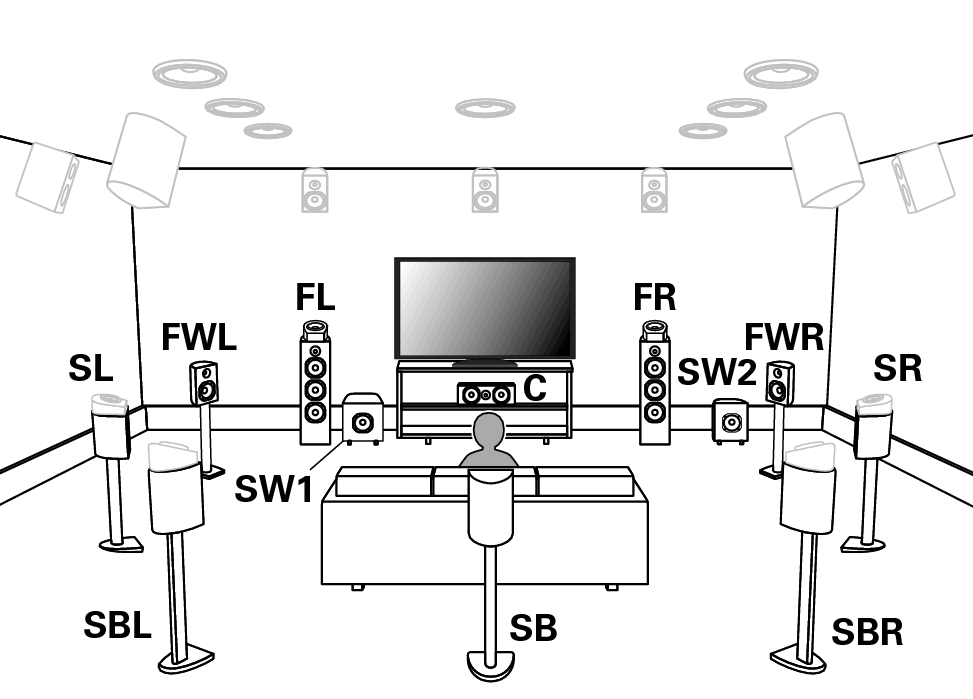

Pict SP Position1 X85

FL/FR
(左/右前置扬声器):

将前置扬声器 (左) 和前置扬声器 (右) 分别放在离主聆听位置具有相同距离的位置处。每个扬声器和您电视之间的距离也应相同。

C
(中置扬声器):

将中置扬声器放在前置扬声器(左)与前置扬声器(右)之间的电视机的前方中间位置。

SL/SR
(左/右环绕扬声器):

将环绕扬声器 (左) 和环绕扬声器 (右) 分别放在离主聆听位置左右两侧具有相同距离的位置处。如果您没有后置环绕扬声器,请将环绕扬声器稍微移到聆听位置的后面。

SBL/SBR
(左/右后置环绕扬声器):

将后置环绕扬声器(左)和后置环绕扬声器(右)分别放在离主聆听位置具有相同距离的位置处,且位于主聆听位置的正后方。使用单个后置环绕扬声器(SB)时,将其直接放在聆听位置的后方。

FWL/FWR
(左/右前置增宽扬声器):

将左右前置增宽扬声器放置在左前和右前扬声器的外侧,以便所有前置扬声器之间的距离相等。

SW 1/2
(低音炮):

将低音炮放在靠近前置扬声器的合适位置。如果您有两个低音炮,请将它们放在房间前面的两个不对称位置。

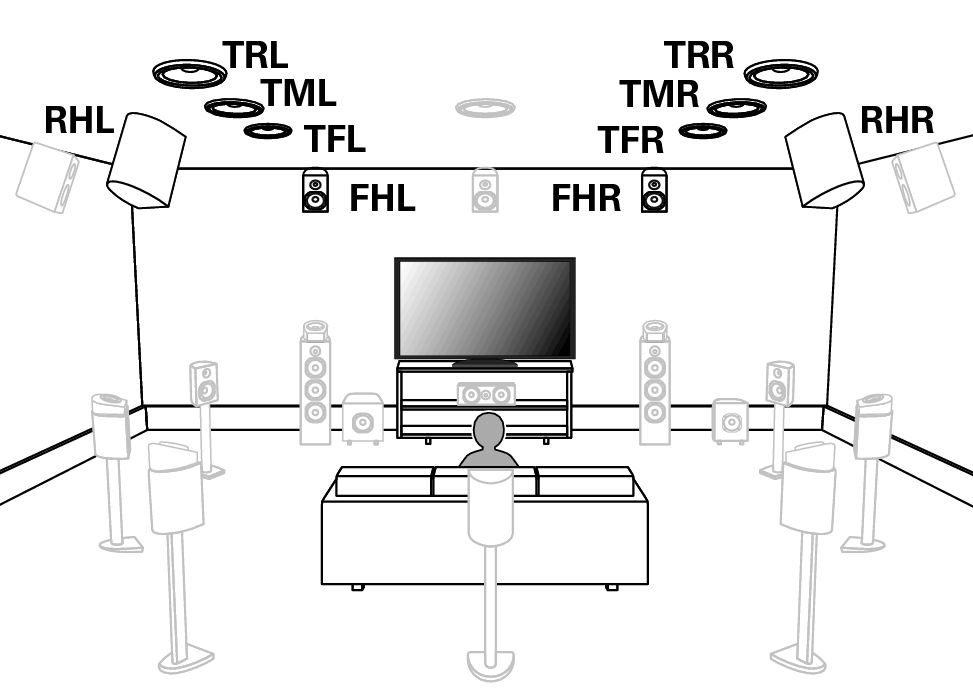

Pict SP Position2 X85

FHL/FHR
(左/右前置纵向扬声器):

将前置纵向扬声器 (左/右) 放在前置扬声器的正上方。将它们尽量安装到靠近天花板的地方,使其朝向主聆听位置。

TFL/TFR
(左/右顶部前置扬声器):

将顶部前置扬声器 (左/右) 尽量安装在您主聆听位置前面的天花板上,并与左右前置扬声器对齐。

TML/TMR
(左/右顶部中置扬声器):

将顶部中置扬声器 (左/右) 安装在主聆听位置的正上方,并与左右前置扬声器对齐。

TRL/TRR
(左/右顶部后置扬声器):

将顶部后置扬声器 (左/右) 尽量安装在您主聆听位置后面的天花板上,并与左右前置扬声器对齐。

RHL/RHR
(左/右后置纵向扬声器):

将后置纵向扬声器 (左/右) 放在主聆听位置的正后方。将它们尽量安装到靠近天花板的地方,并与左右前置扬声器对齐。

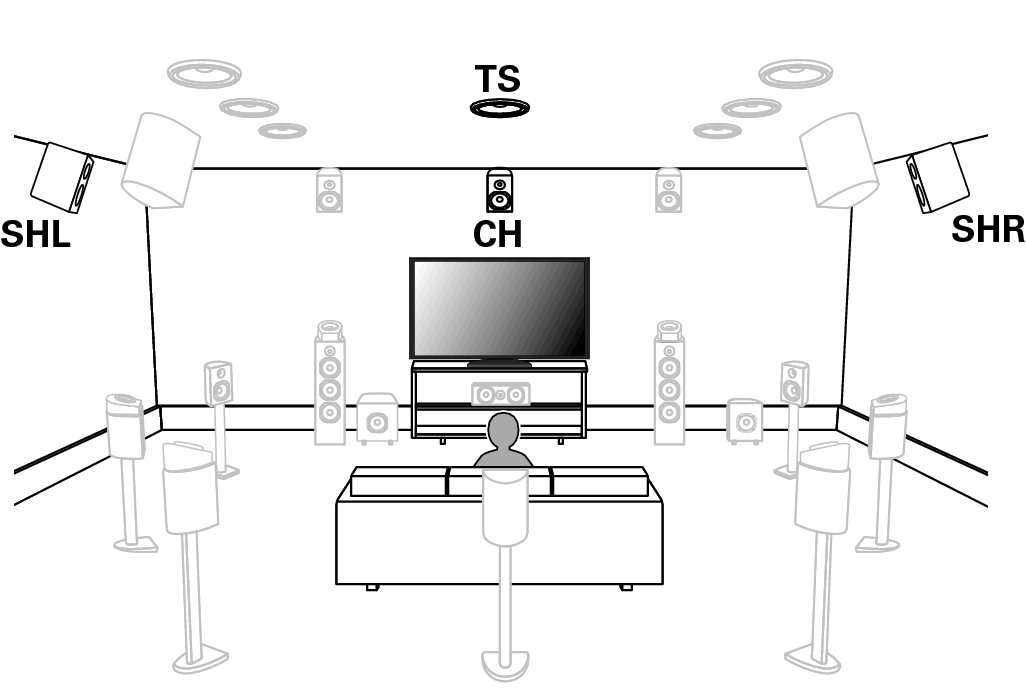

Pict SP Position4 X85

SHL/SHR
(左/右纵向环绕扬声器):

将纵向环绕扬声器(左/右)放在环绕扬声器的正上方。

CH
(中置纵向扬声器):

将中置纵向扬声器直接设置在中置扬声器上。将它们尽量安装到靠近天花板的地方,使其朝向主聆听位置。

TS
(顶部环绕扬声器):

将顶部环绕扬声器放在主聆听位置的正上方,并与中置声道扬声器对齐。

为获得最佳Auro-3D体验,建议使用纵向环绕扬声器,但可以用Dolby Atmos扬声器设置中的后置纵向扬声器替代纵向环绕扬声器。

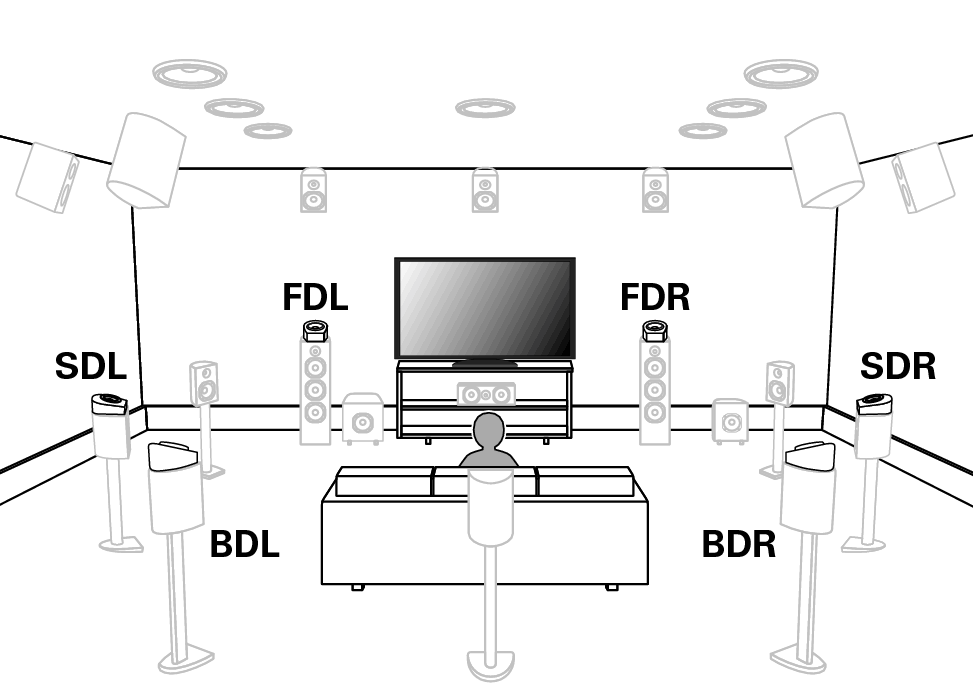

Pict SP Position3 X85

FDL/FDR
(左/右前置Dolby扬声器):

将前置Dolby Atmos Enabled扬声器放在前置扬声器上。对于集成了前置扬声器和Dolby Atmos Enabled的扬声器,请摆放在前置扬声器的位置上。

SDL/SDR
(左/右环绕Dolby扬声器):

将Dolby Atmos Enabled的环绕扬声器放在环绕扬声器上。对于集成了环绕扬声器和Dolby Atmos Enabled的扬声器,请摆放在环绕扬声器的位置上。

BDL/BDR
(左/右后置Dolby扬声器):

将Dolby Atmos Enabled的后置扬声器放在后置环绕扬声器上。对于集成了后置环绕扬声器和Dolby Atmos Enabled的扬声器,请摆放在后置环绕扬声器的位置上。

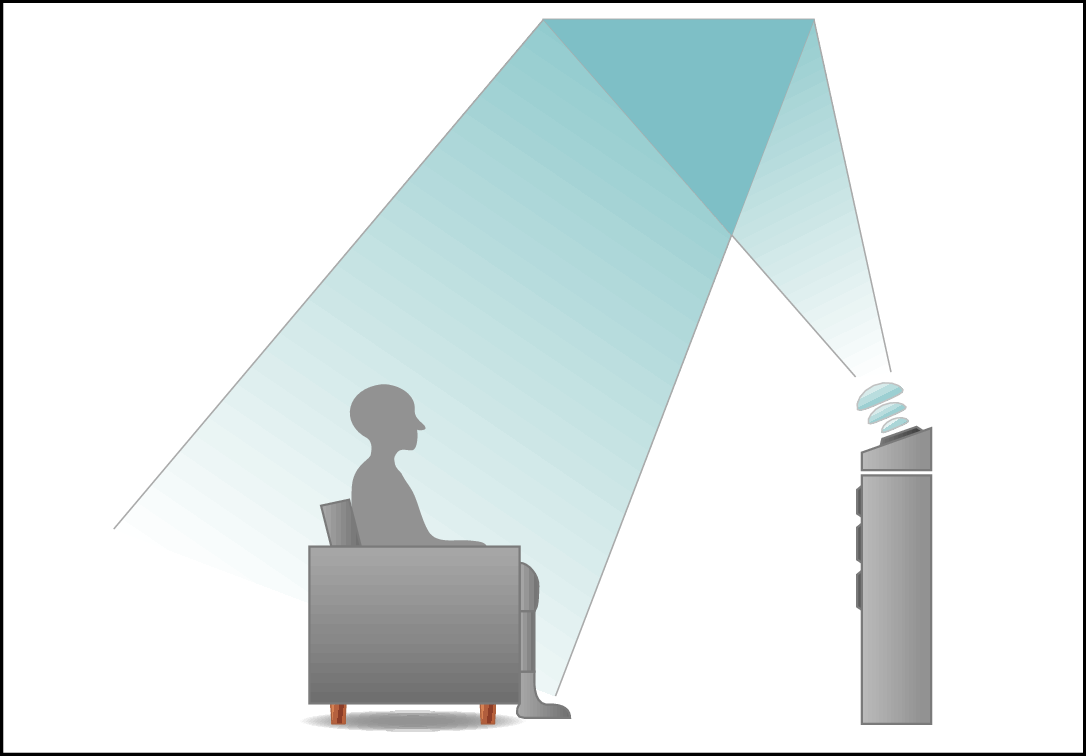

关于Dolby Atmos Enabled的扬声器

Dolby Atmos Enabled的扬声器将声音从天花板反射回来,以通过使用放在地面上的专用朝上扬声器,让声音来自于您的头顶。

即使在扬声器不能安装到天花板上的环境中,也可享受聆听Dolby Atmos 3D的声效。

Pict Dolby SP Side

本机与Dolby Atmos和DTS:X兼容,提供了更高广度和更高深度的环绕感。

对于使用5.1声道扬声器配置或更低配置的Dolby Atmos播放,必须将“扬声器模拟器”设置为“开”。链接

无论扬声器配置如何均可选择IMAX DTS:X / DTS:X。

Auro-3D建议将前置纵向和纵向环绕扬声器添加到5.1扬声器配置中。作为一个选项,您可以使用后置纵向、Dolby Atmos Enabled扬声器替代前置纵向和纵向环绕扬声器,进行Dolby Atmos、DTS:X和Auro-3D播放。

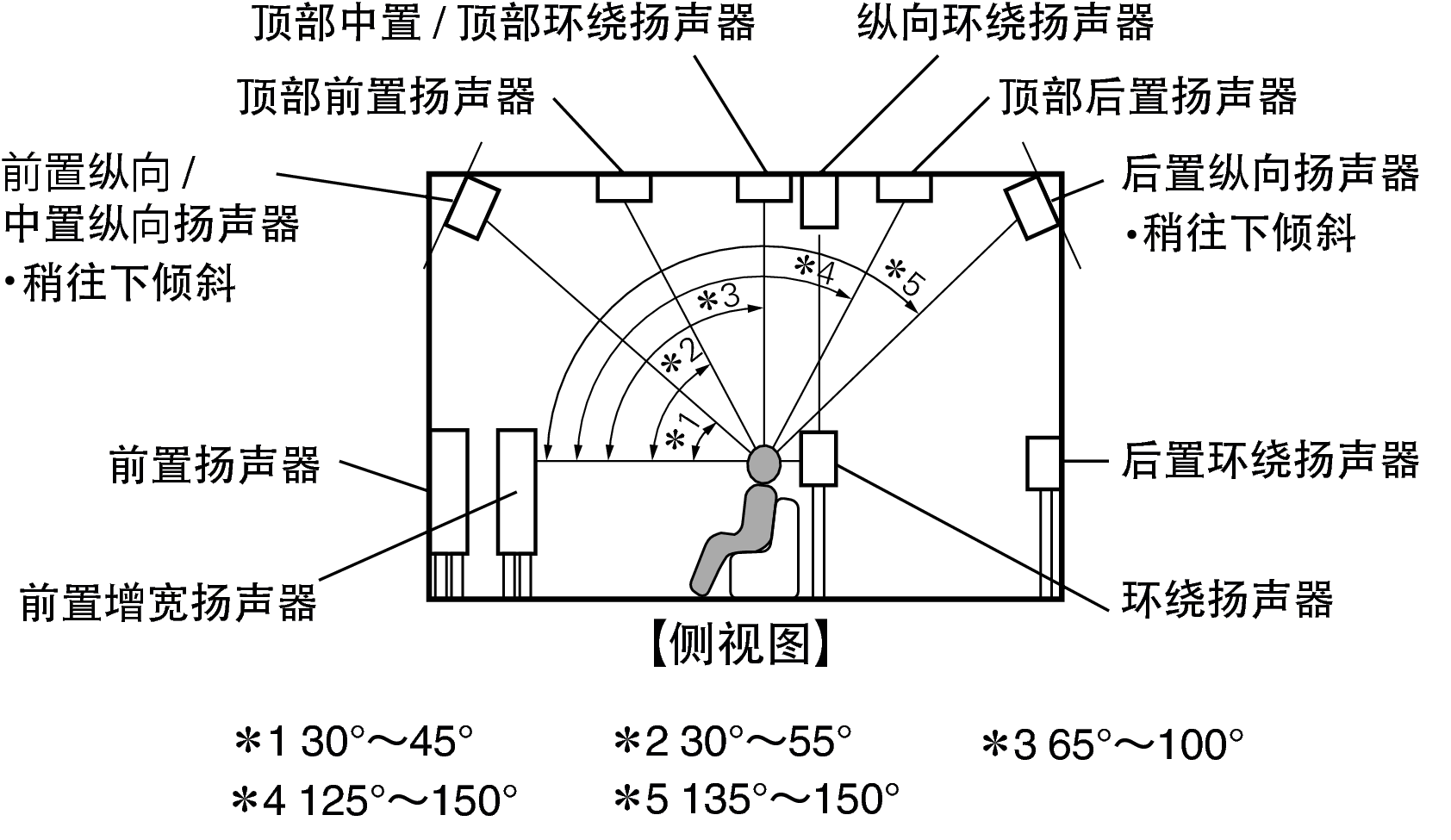

使用下图作为安装扬声器的指导。高度不需要完全一样。

Pict SP Layout Side X85

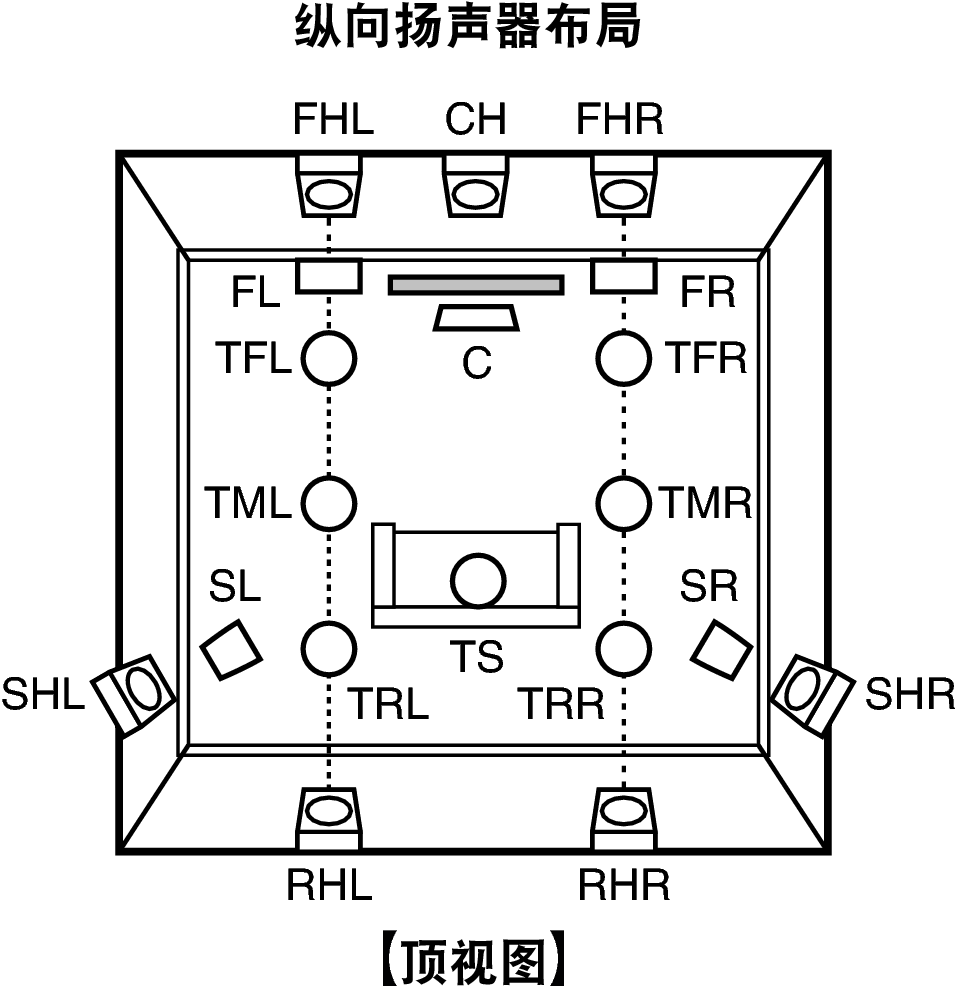

Pict SP Layout Top X85

为获得最佳Auro-3D体验,建议使用纵向环绕扬声器,但可以用Dolby Atmos扬声器设置中的后置纵向扬声器替代纵向环绕扬声器。

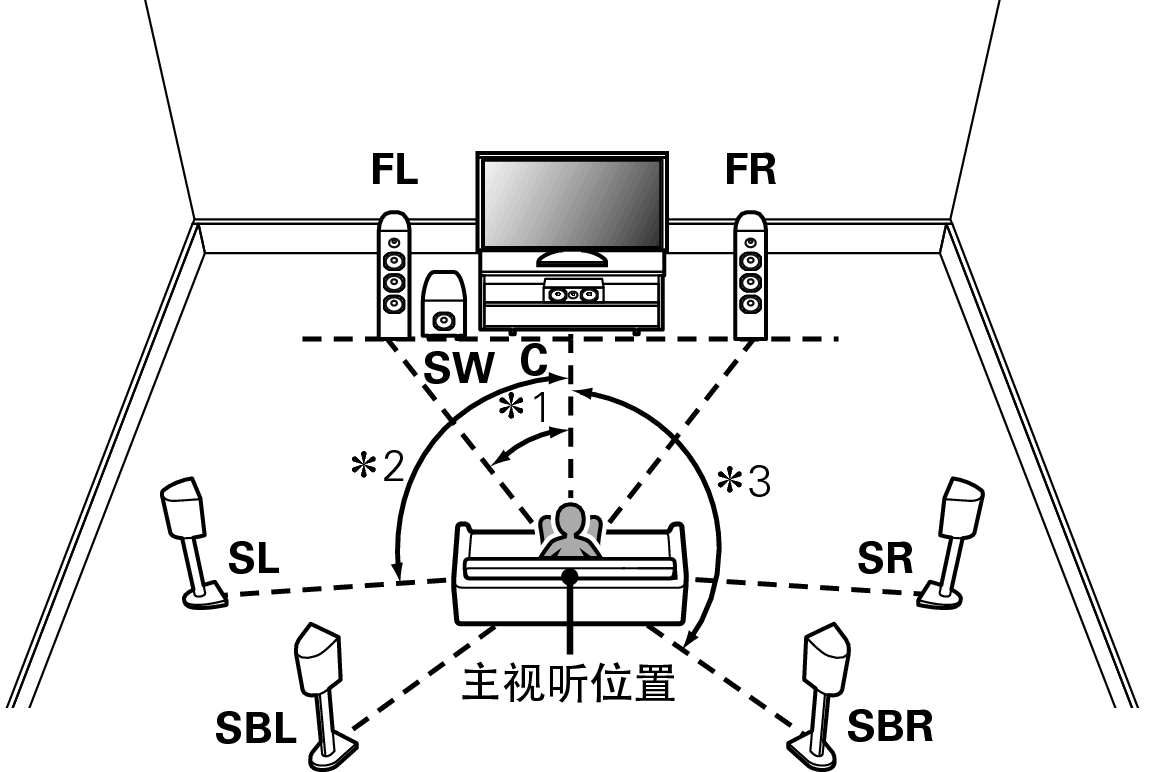

使用后置环绕扬声器安装7.1声道扬声器时

Pict SP Layout 7.1 SB

Flower Mark 1 22°~30°   Flower Mark 2 90°~110°   Flower Mark 3 135°~150°

使用单个后置环绕扬声器时,将其直接放在聆听位置的后方。

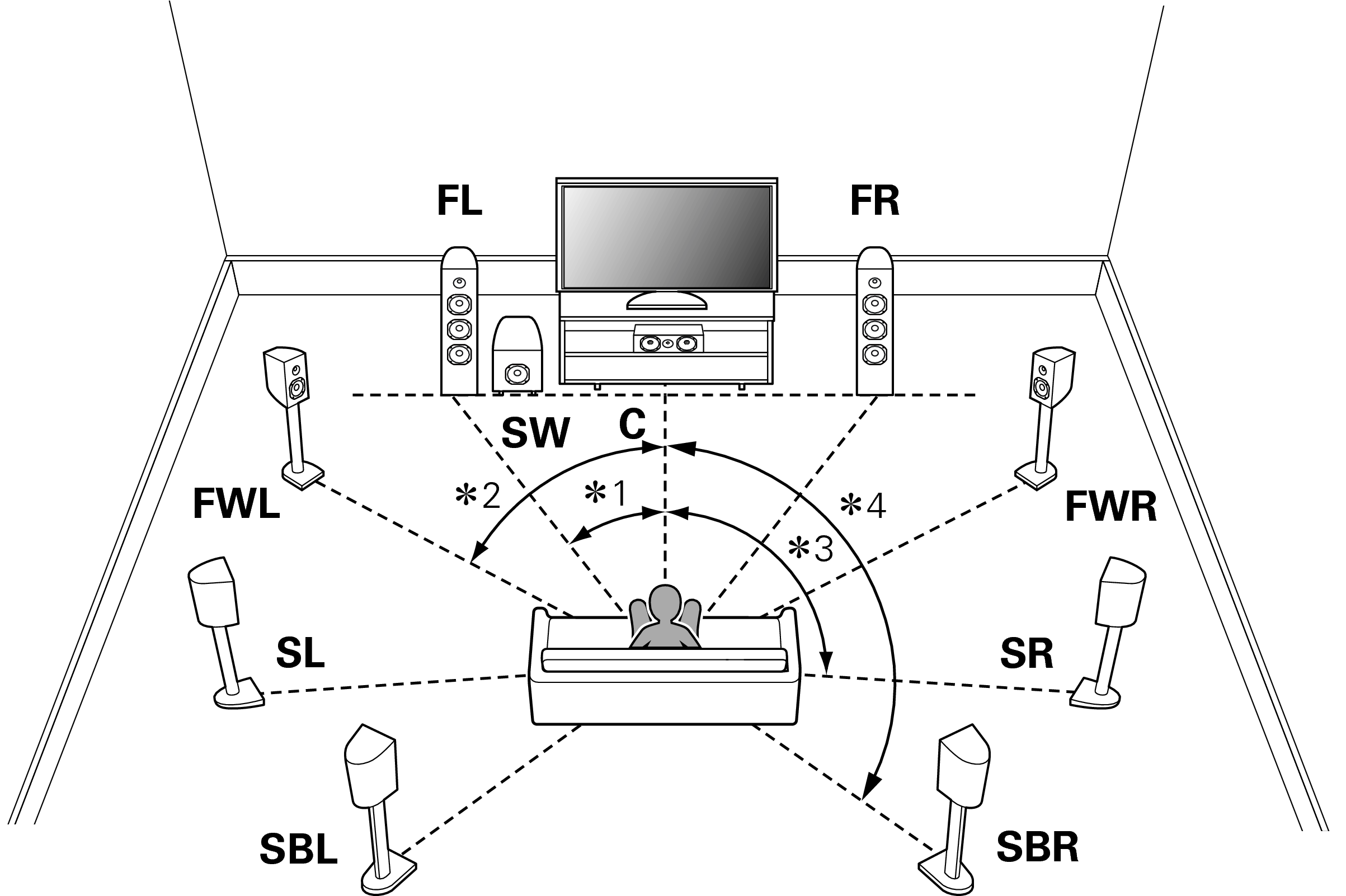

使用前置增宽扬声器安装9.1声道扬声器时

Pict SP Layout 9.1 SB FW

∗1 22°~30°  ∗2 50°~70°  ∗3 90°~110°  ∗4 135°~150°

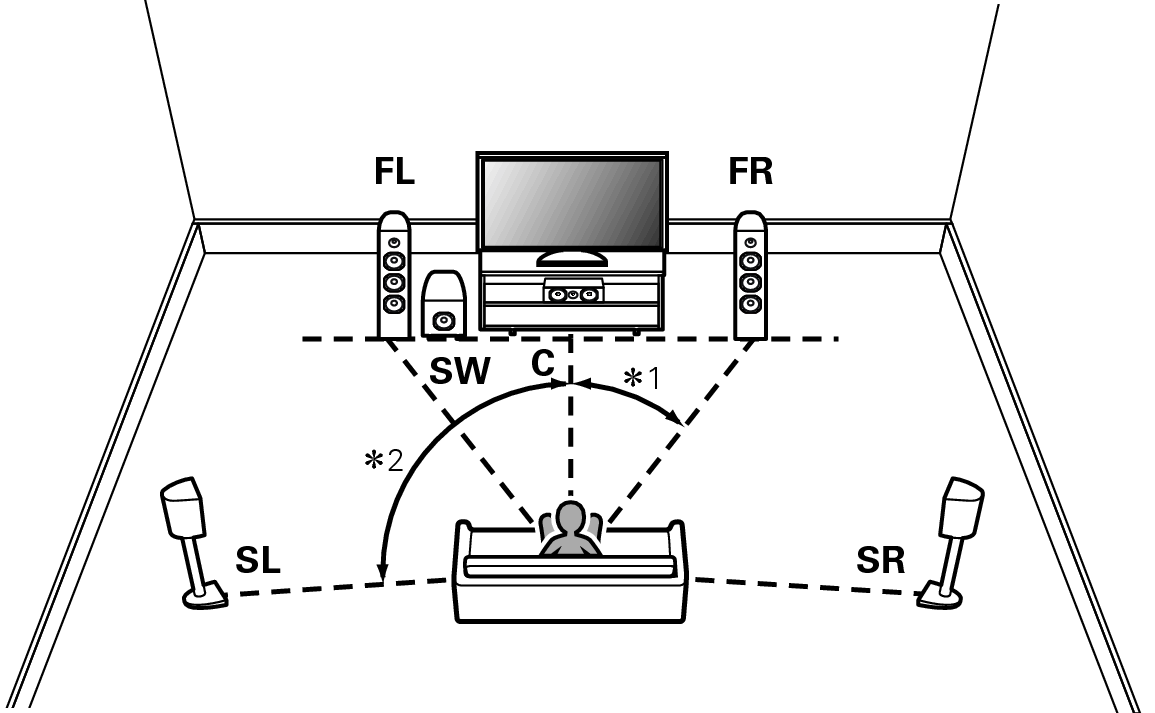

安装了5.1声道时

Pict SP Layout 5.1

Flower Mark 1 22°~30°   Flower Mark 2 120°

包含纵向扬声器和天花板扬声器的布局

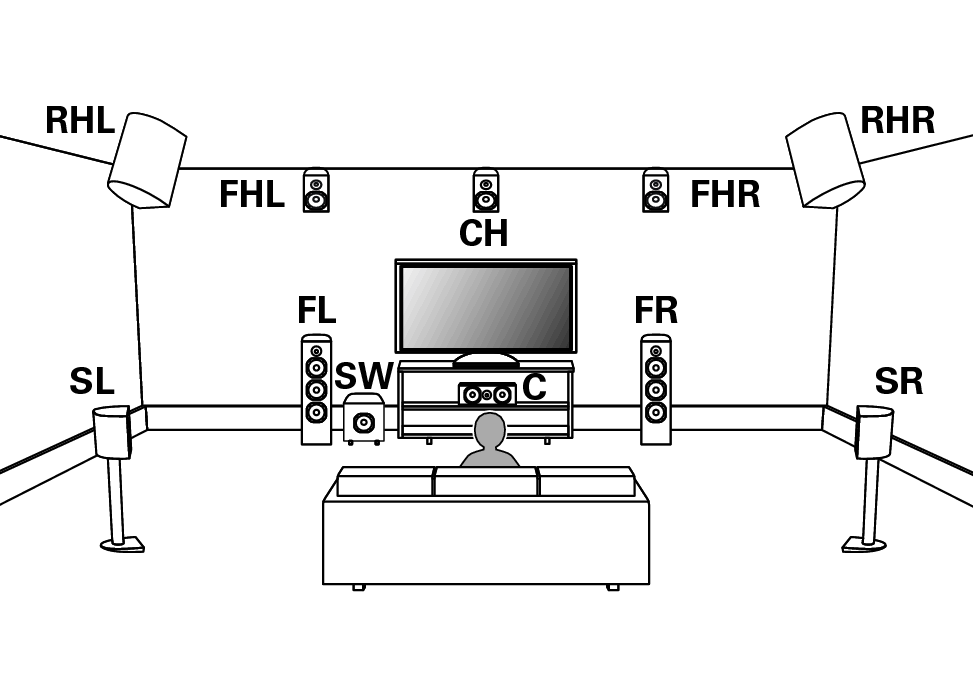

纵向扬声器布局示例

5.1声道布局与前置纵向/后置纵向/中置纵向扬声器组合。

Pict Height SP Layout X67

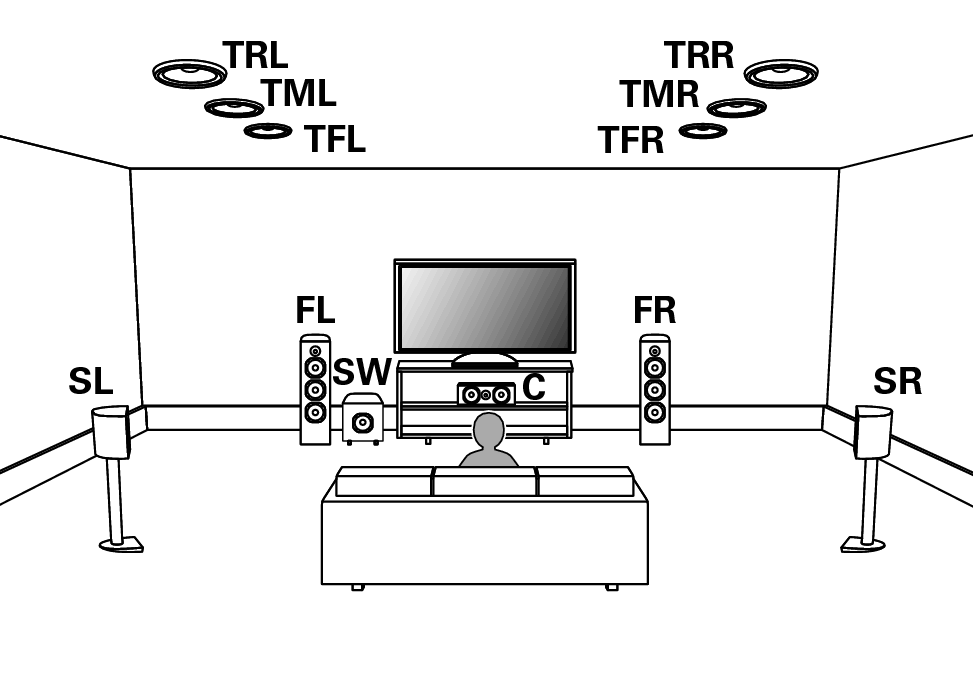

天花板扬声器布局示例

5.1声道布局与顶部前置/顶部中置/顶部后置扬声器组合。

Pict Top SP Layout X85

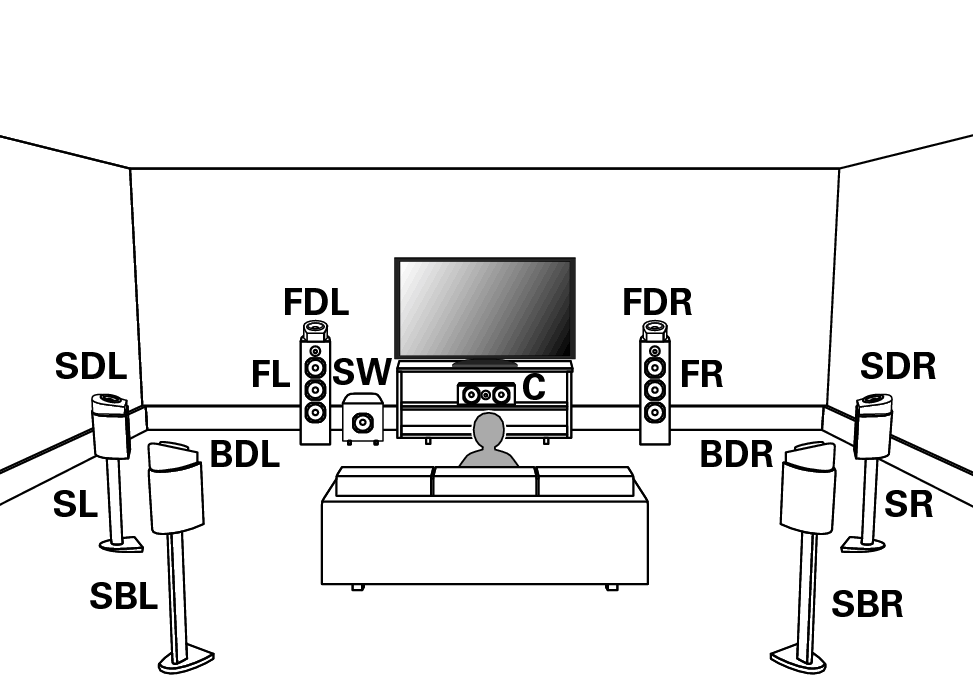

Dolby Atmos Enabled扬声器布局示例

7.1声道布局与前置Dolby/环绕Dolby/后置Dolby扬声器组合。

Pict Atmos SP Layout X85

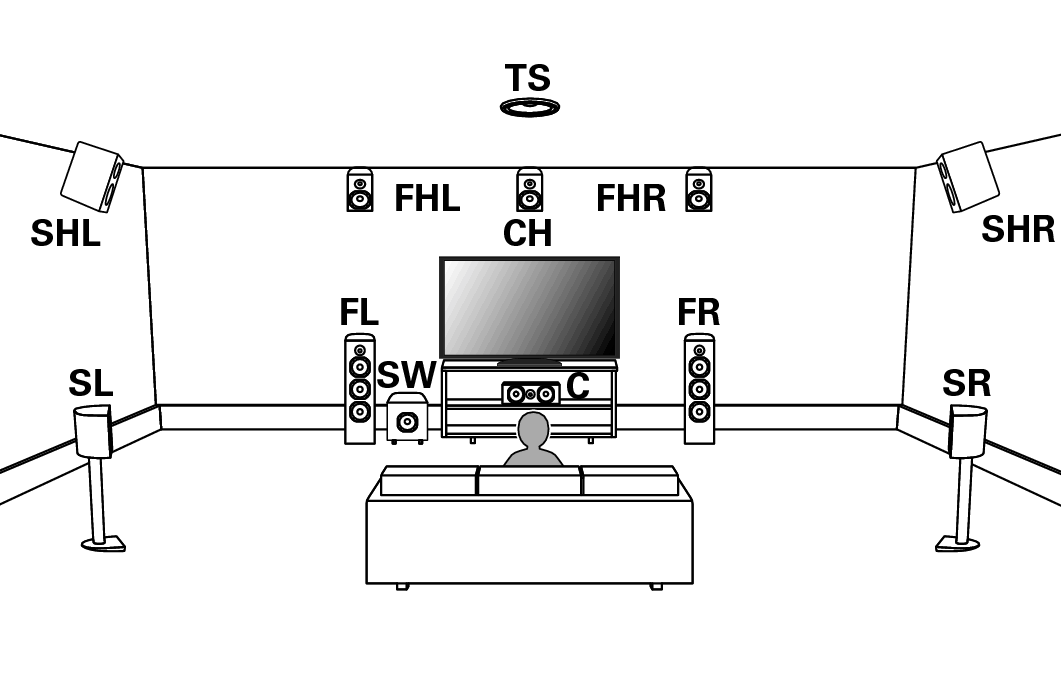

Auro-3D布局示例

5.1声道扬声器与前置纵向/纵向环绕/中置纵向/顶部环绕扬声器组合。

Pict SP Position Auro X85

为获得最佳Auro-3D体验,建议使用纵向环绕扬声器,但可以用Dolby Atmos扬声器设置中的后置纵向扬声器替代纵向环绕扬声器。
