连接13.1声道扬声器

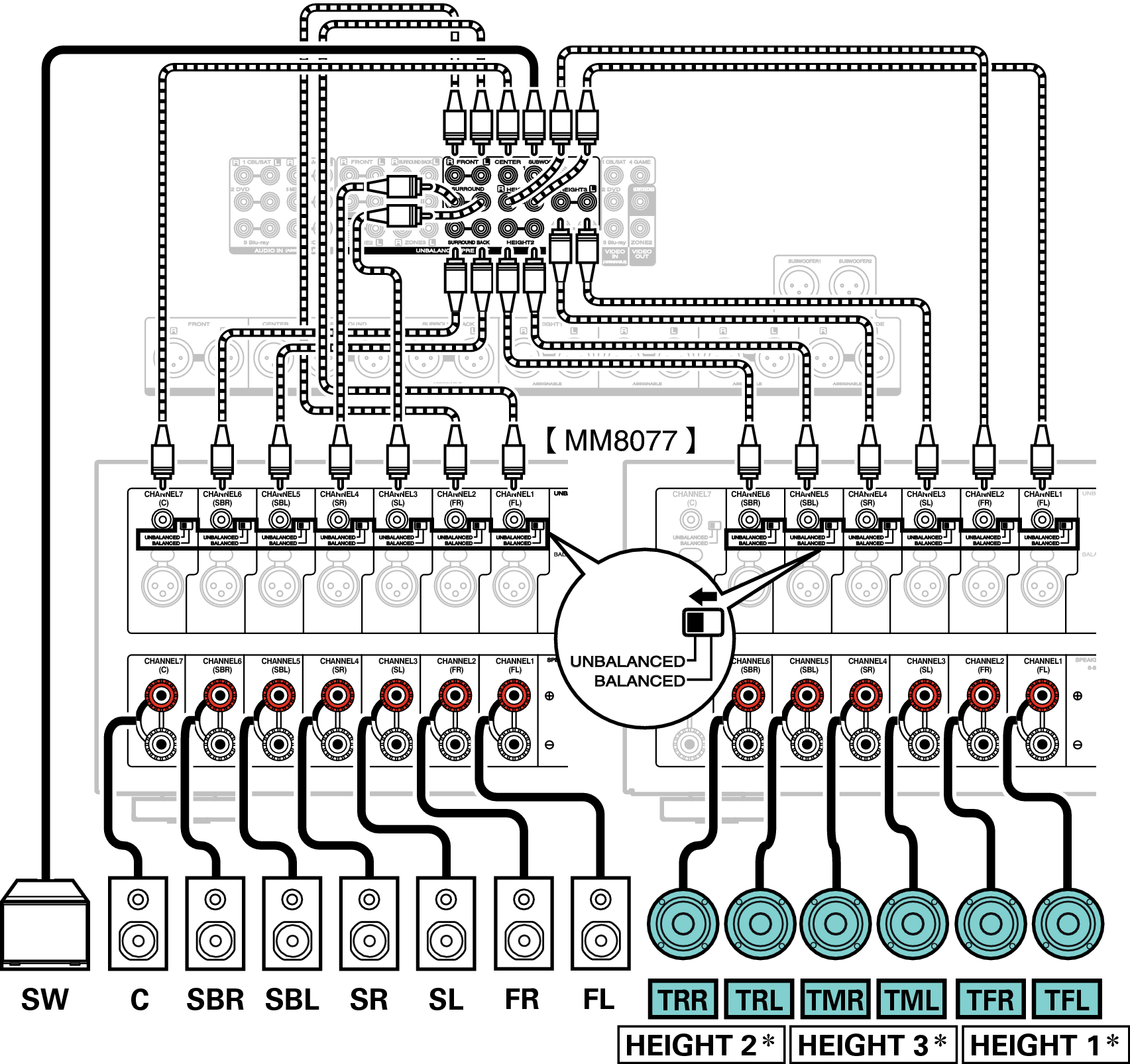

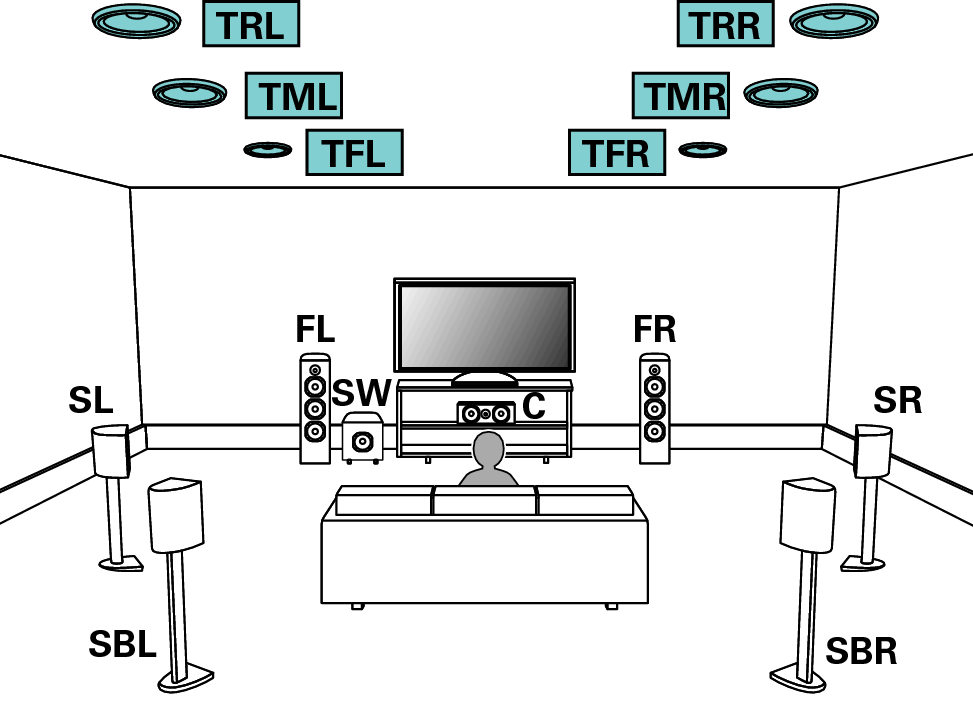

使用三组天花板扬声器时的示例连接

以这种配置进行连接时，将菜单中的“落地” - “布局”设置为“5声道和后置”，“增高扬声器”设置为“6声道”。链接

Bracket Open 示例 Bracket Close UNBALANCED RCA端子连接

可以更改设置中HEIGHT1声道、HEIGHT2声道和HEIGHT3声道的组合。链接

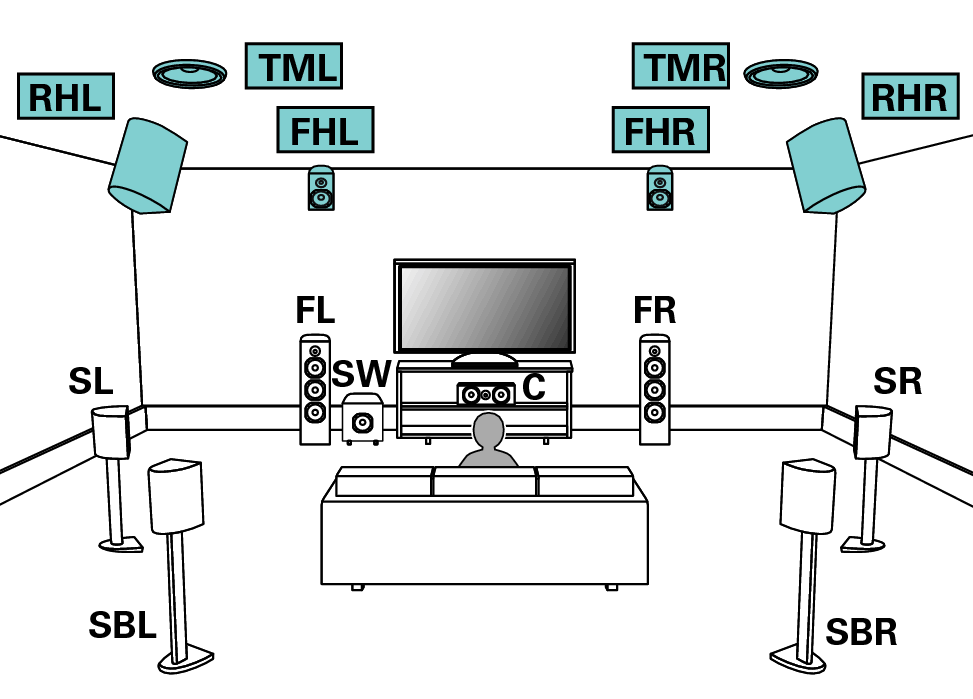

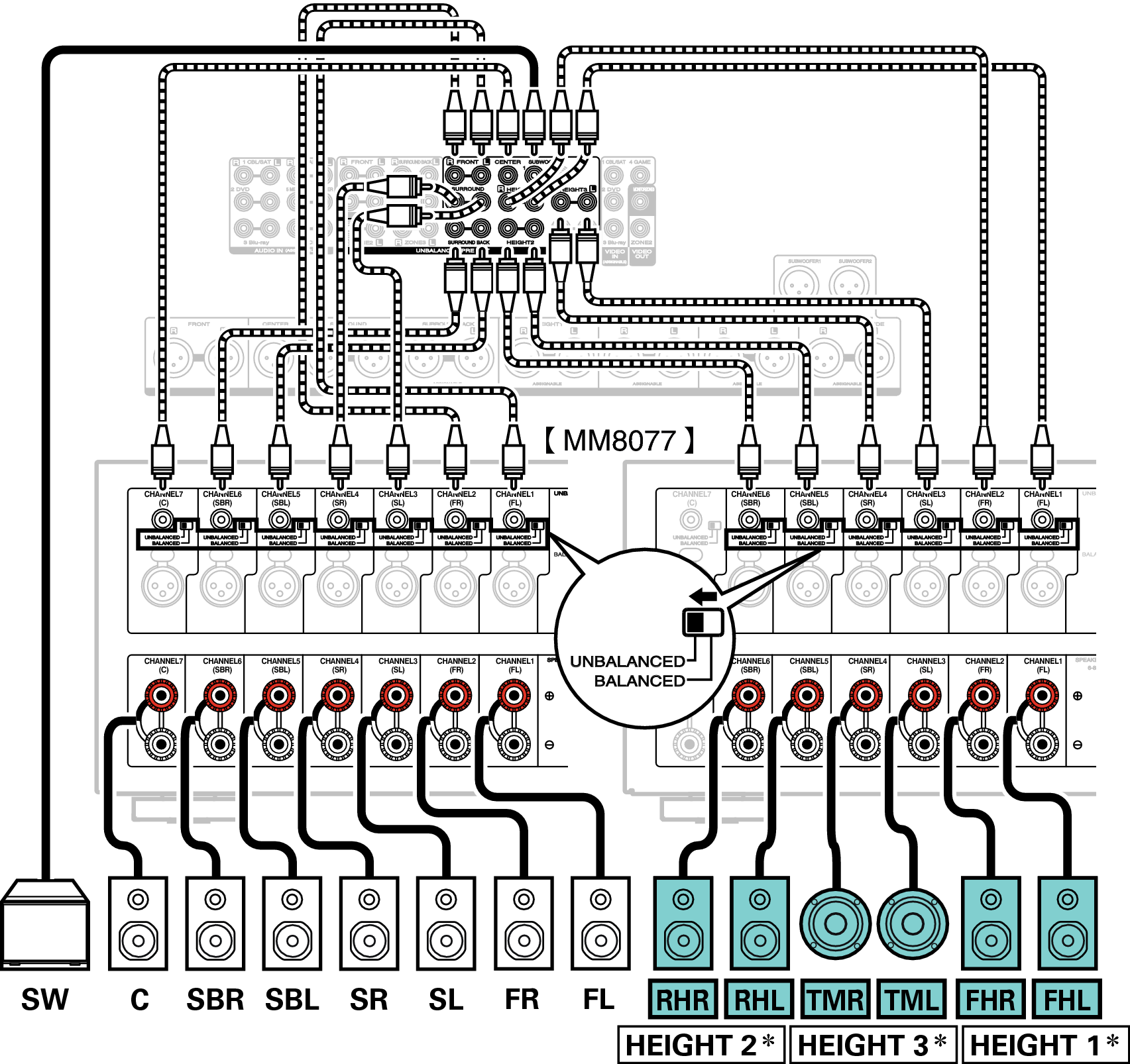

使用两组纵向扬声器和一组天花板扬声器时的示例连接

以这种配置进行连接时，将菜单中的“落地” - “布局”设置为“5声道和后置”，“增高扬声器”设置为“6声道”。链接

Bracket Open 示例 Bracket Close UNBALANCED RCA端子连接

可以更改设置中HEIGHT1声道、HEIGHT2声道和HEIGHT3声道的组合。链接

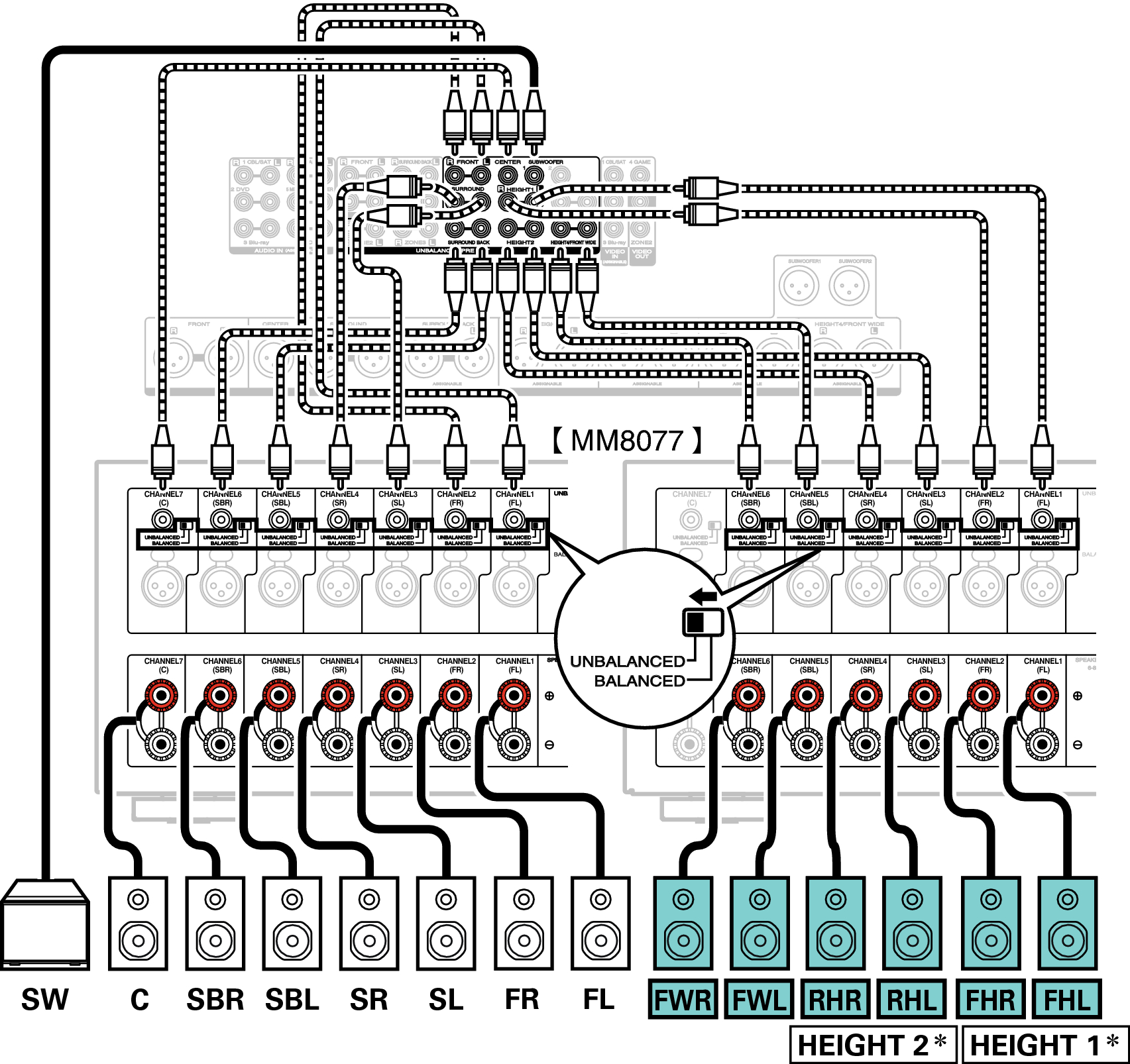

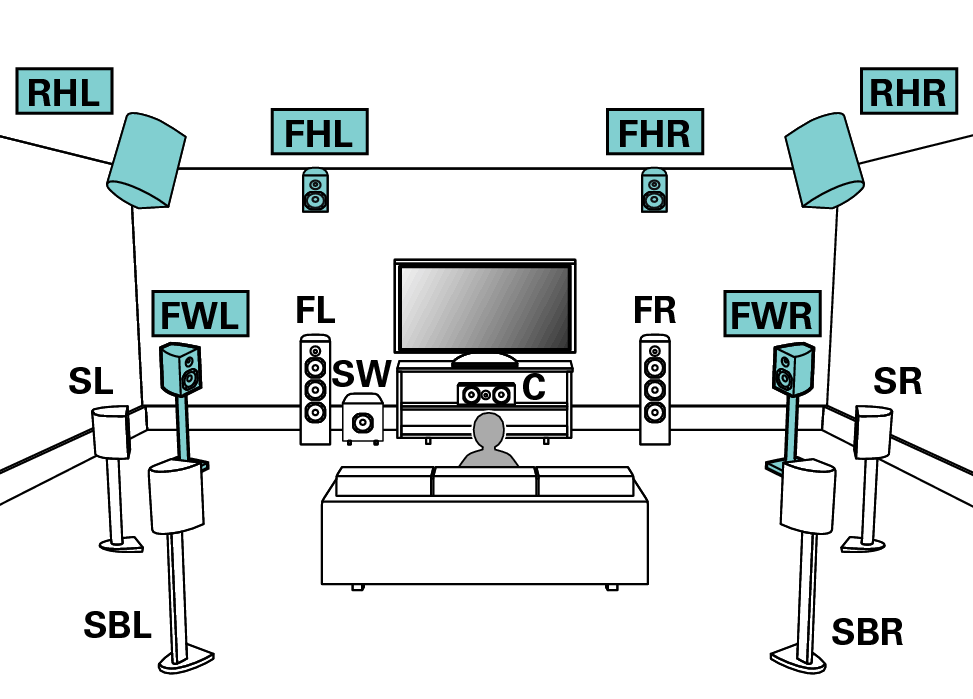

使用两组纵向扬声器和一组前置增宽扬声器时的示例连接

以这种配置进行连接时，将菜单中的“落地” - “布局”设置为“5声道/后置/增宽”，“增高扬声器”设置为“4声道”。链接

Bracket Open 示例 Bracket Close UNBALANCED RCA端子连接

可以更改设置中HEIGHT1声道与HEIGHT2声道的组合。链接

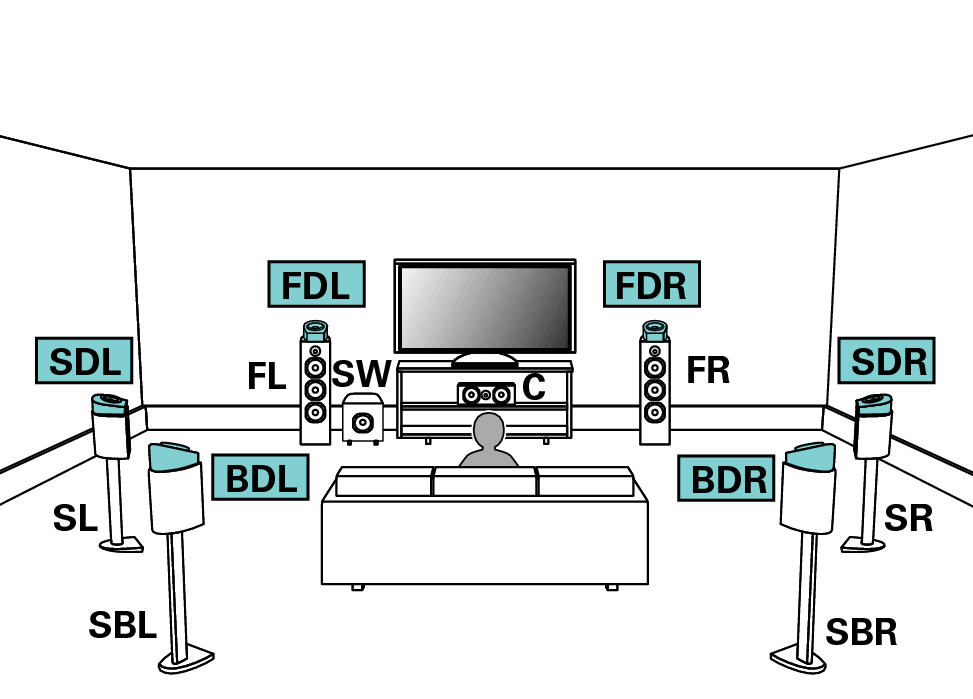

使用三组Dolby Atmos Enabled扬声器时的示例连接

以这种配置进行连接时，将菜单中的“落地” - “布局”设置为“5声道和后置”，“Dolby扬声器”设置为“6声道”。链接、链接

Bracket Open 示例 Bracket Close UNBALANCED RCA端子连接

可以更改设置中HEIGHT1声道、HEIGHT2声道和HEIGHT3声道的组合。链接

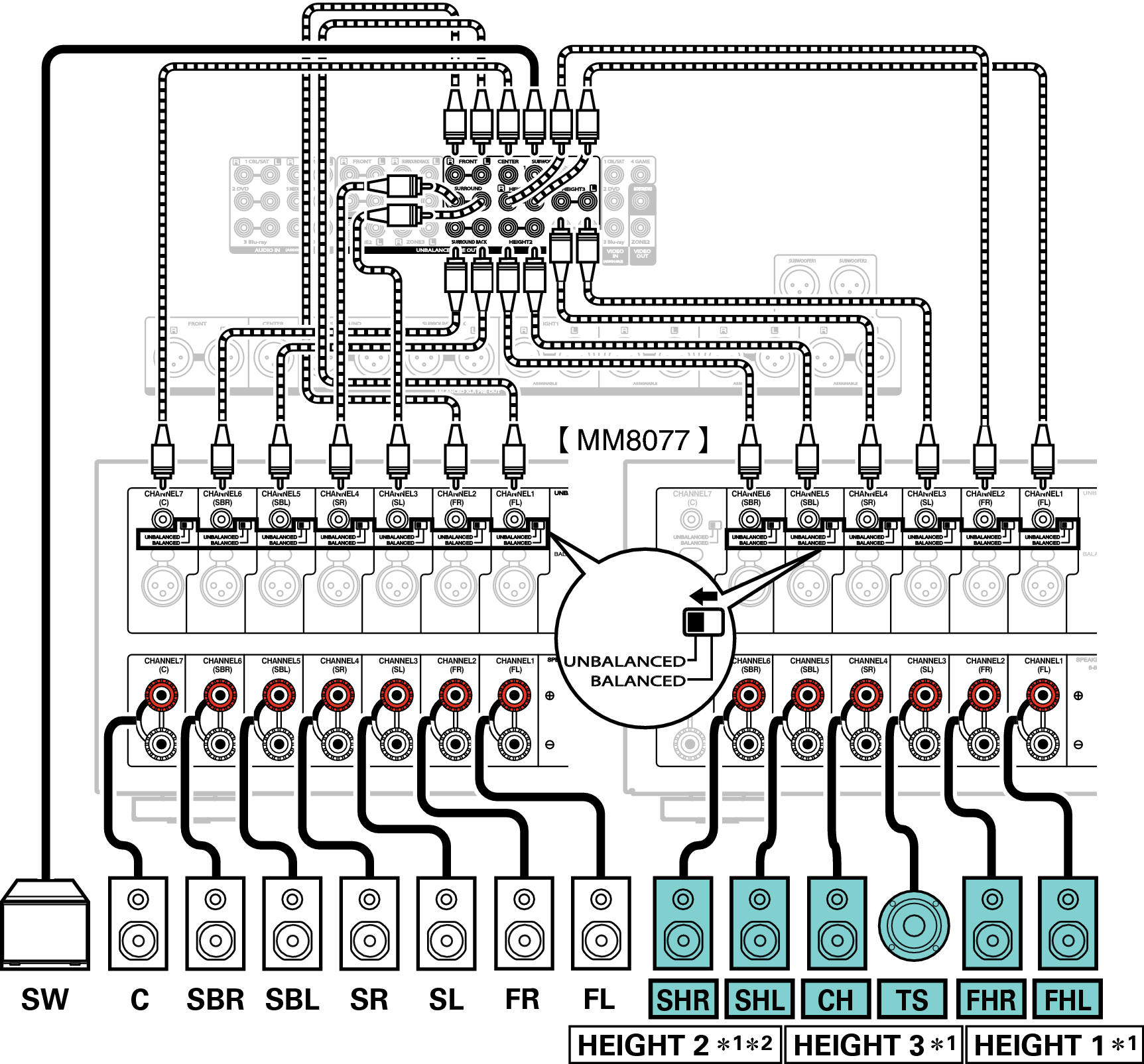

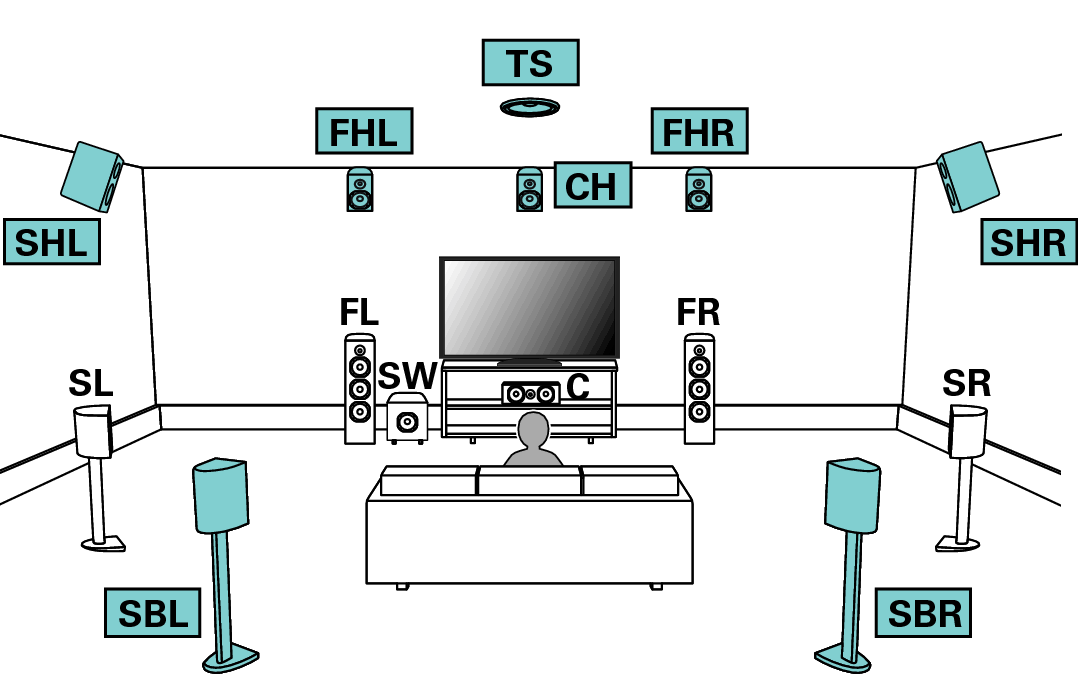

Auro-3D 13.1声道系统的示例连接

此扬声器配置最适用于Auro-3D播放。

以这种配置进行连接时，将菜单中的“落地” - “布局”设置为“5声道和后置”，“增高扬声器”设置为“6声道”。链接
接下来，将“高度”-“前方布局”设置为“前置增高和中置增高”，“中间布局”设置为“环绕增高和顶部环绕”。链接

Bracket Open 示例 Bracket Close UNBALANCED RCA端子连接

可以更改设置中HEIGHT1声道、HEIGHT2声道和HEIGHT3声道的组合。链接

为获得最佳Auro-3D体验，建议使用纵向环绕扬声器，但可以用Dolby Atmos扬声器设置中的后置纵向扬声器替代纵向环绕扬声器。
