播放

连接9.1声道扬声器

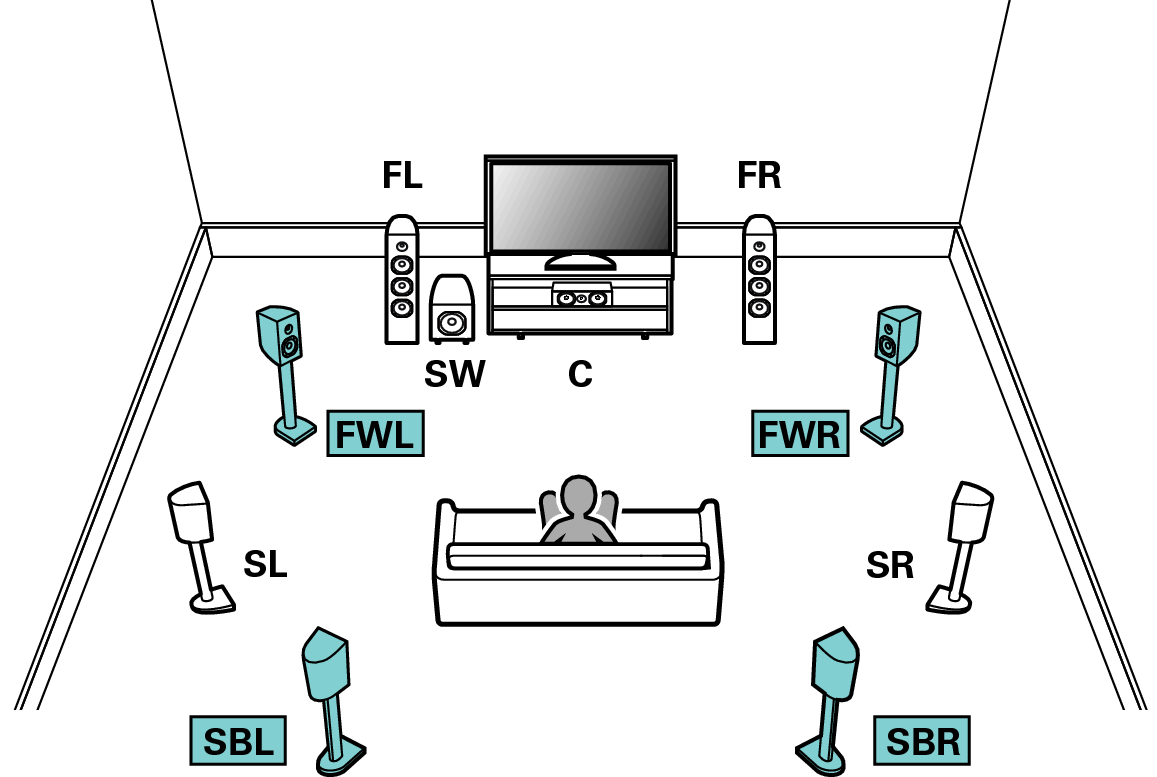

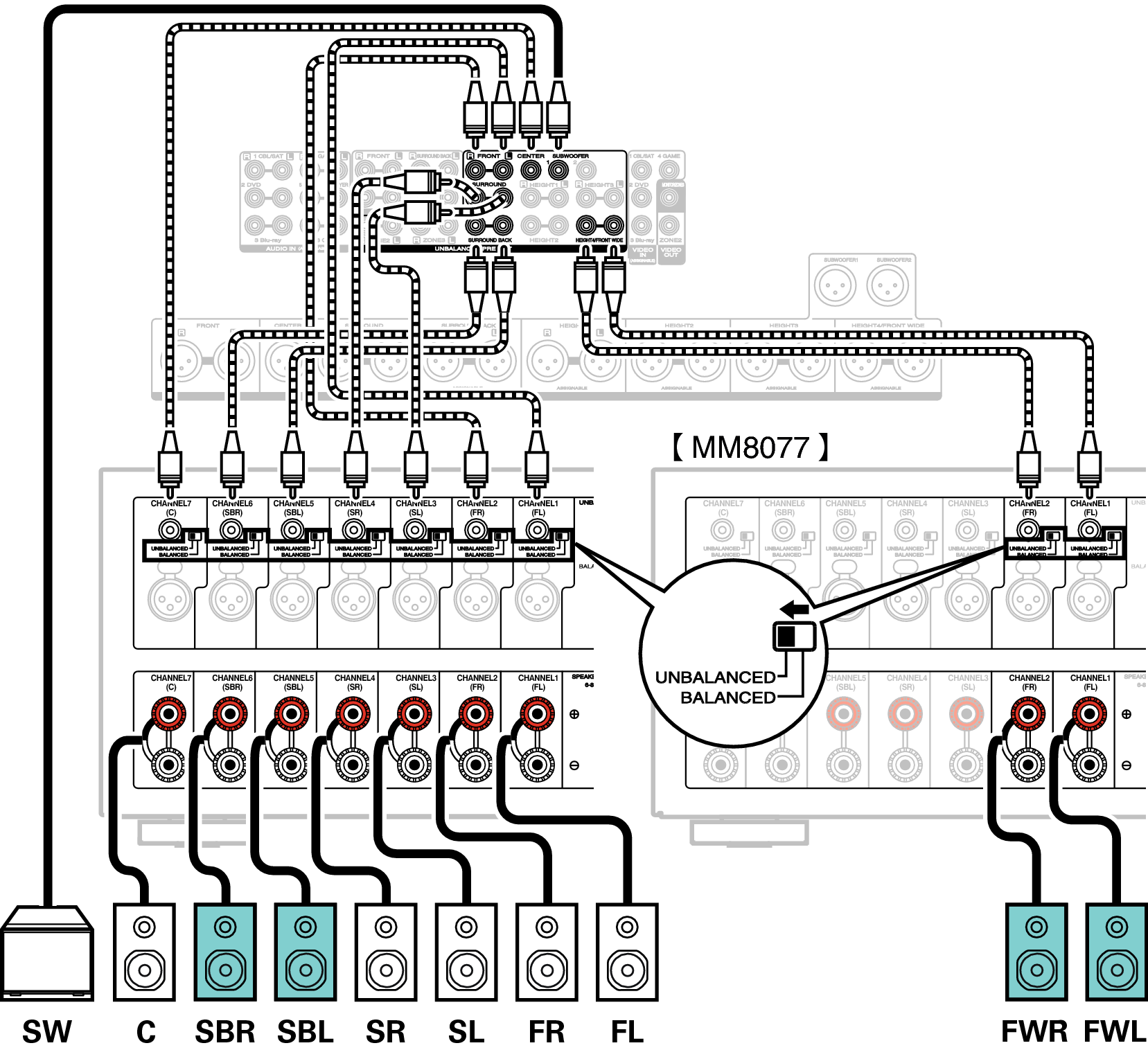

使用后置环绕和前置增宽扬声器时的示例连接

Pict SP Layout 9.1 SB FW

以这种配置进行连接时,将菜单中的“落地” - “布局”设置为“5声道/后置/增宽”。链接

Bracket Open 示例 Bracket Close  UNBALANCED RCA端子连接

Conne SP 9.1 SB FW A85U

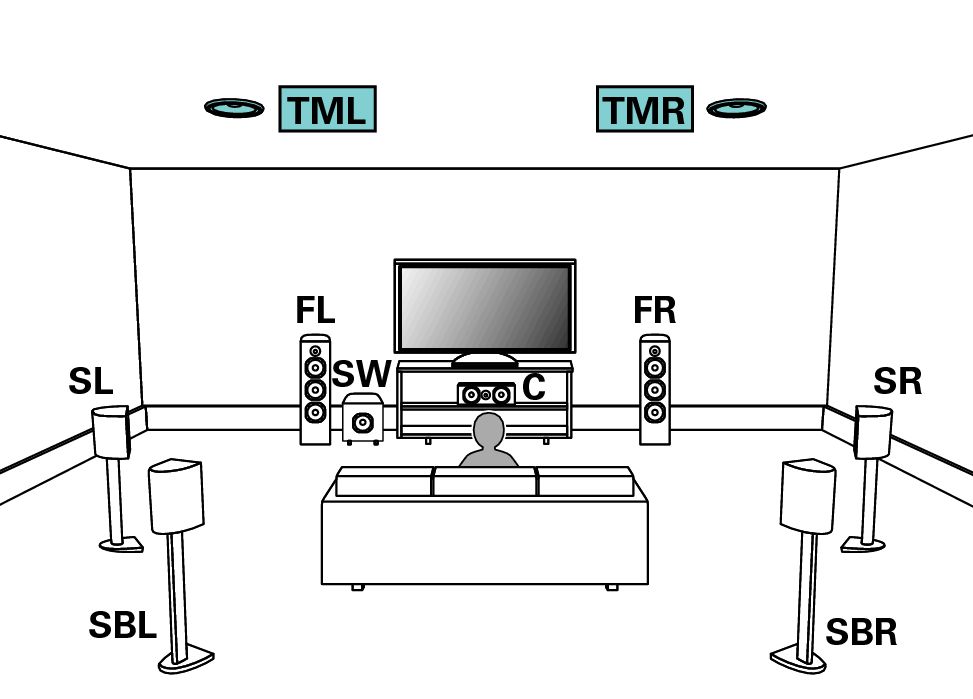

使用一组天花板扬声器时的示例连接

Pict SP Layout 9.1 TM

以这种配置进行连接时,将菜单中的“落地” - “布局”设置为“5声道和后置”,“增高扬声器”设置为“2声道”。链接

Bracket Open 示例 Bracket Close  UNBALANCED RCA端子连接

Conne SP 9.1 TM A85U

可以连接顶部前置或顶部后置扬声器,除了顶部中置扬声器。在这种情况下,请在菜单中“高度” - “布局”下设置要连接的天花板扬声器。链接

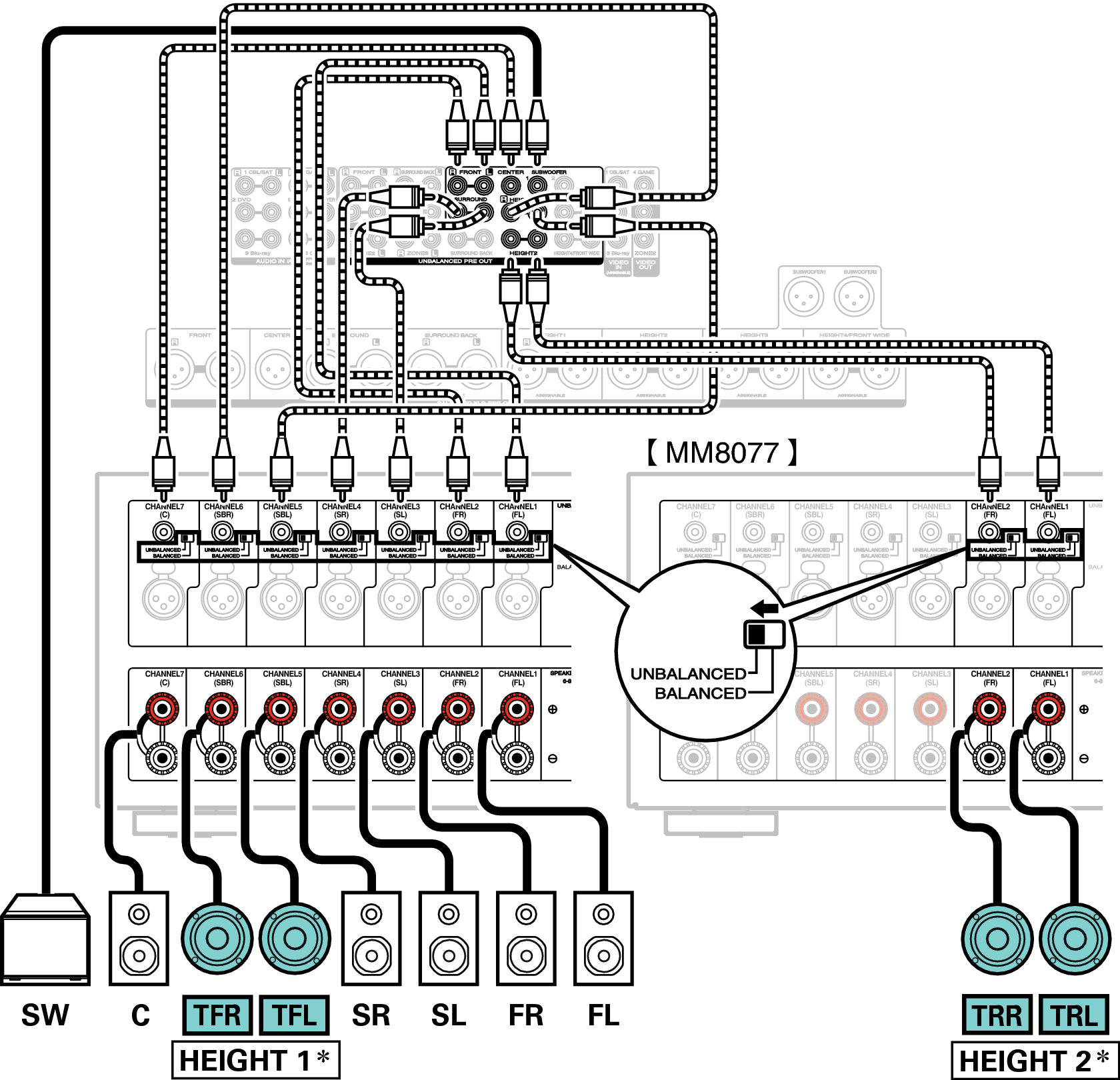

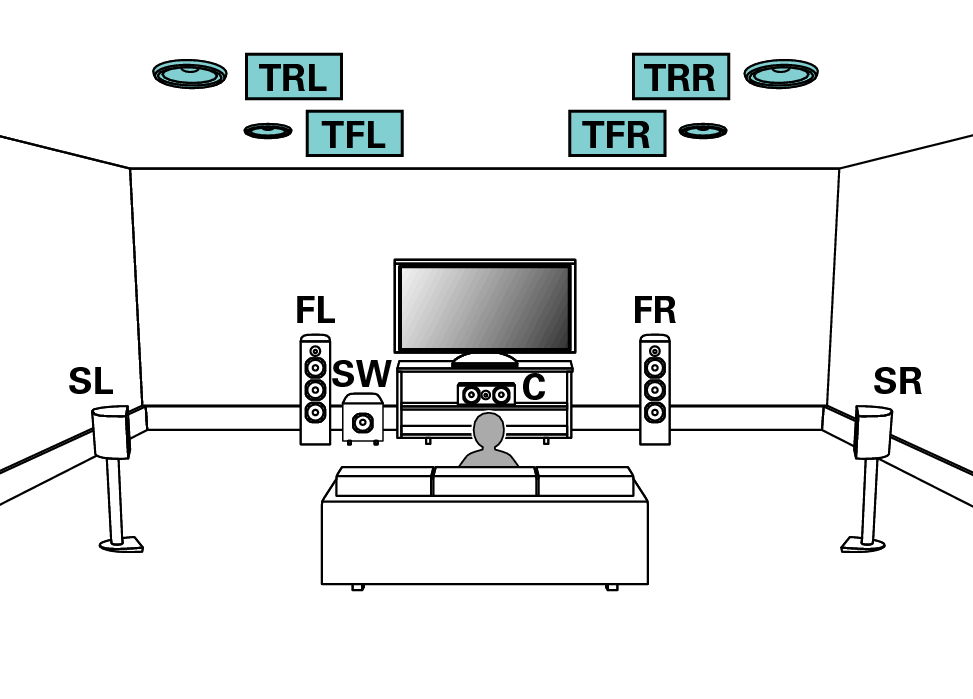

使用两组天花板扬声器时的示例连接

Pict SP Layout 9.1 TR TF

以这种配置进行连接时,将菜单中的“落地” - “布局”设置为“5声道”,“增高扬声器”设置为“4声道”。链接

Bracket Open 示例 Bracket Close  UNBALANCED RCA端子连接

Conne SP 9.1 TR TF A85U

可以更改设置中HEIGHT1声道与HEIGHT2声道的组合。链接

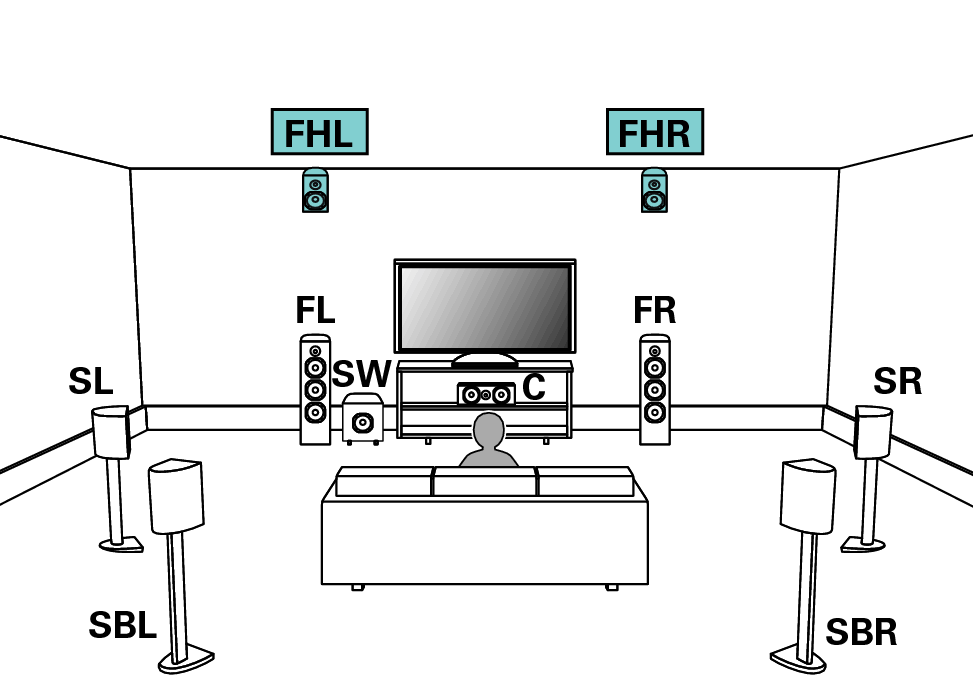

使用一组纵向扬声器时的示例连接

Pict SP Layout 9.1 FH

以这种配置进行连接时,将菜单中的“落地” - “布局”设置为“5声道和后置”,“增高扬声器”设置为“2声道”。链接

Bracket Open 示例 Bracket Close  UNBALANCED RCA端子连接

Conne SP 9.1 FH A85U

可以连接后置纵向扬声器,除了前置纵向扬声器。在这种情况下,请在菜单中“高度” - “布局”下设置要连接的纵向扬声器。链接

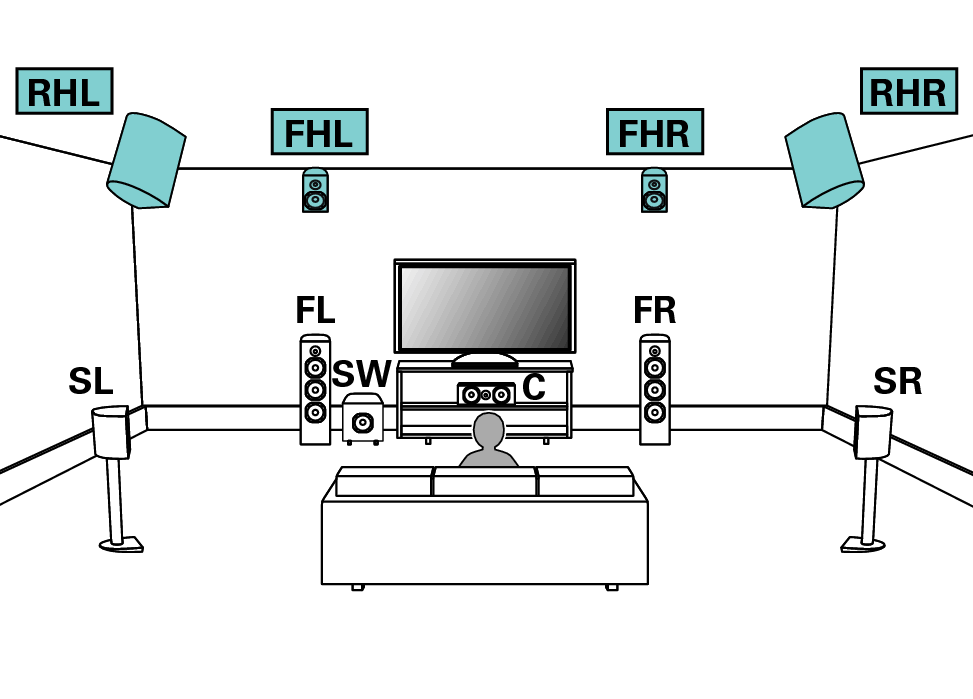

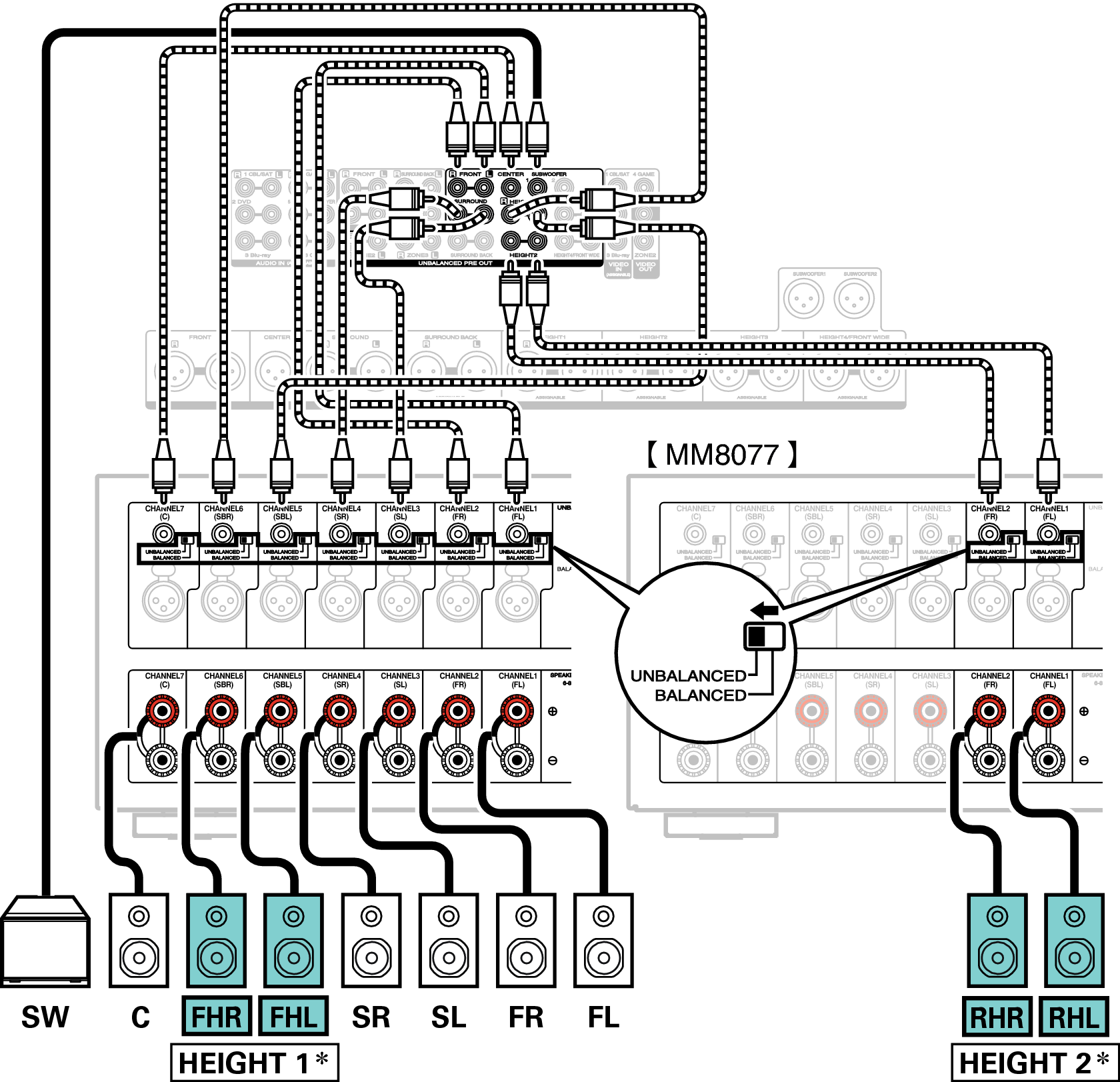

使用两组纵向扬声器时的示例连接

Pict SP Layout 9.1 RH FH

以这种配置进行连接时,将菜单中的“落地” - “布局”设置为“5声道”,“增高扬声器”设置为“4声道”。链接

Bracket Open 示例 Bracket Close  UNBALANCED RCA端子连接

Conne SP 9.1 RH FH A85U

可以更改设置中HEIGHT1声道与HEIGHT2声道的组合。链接

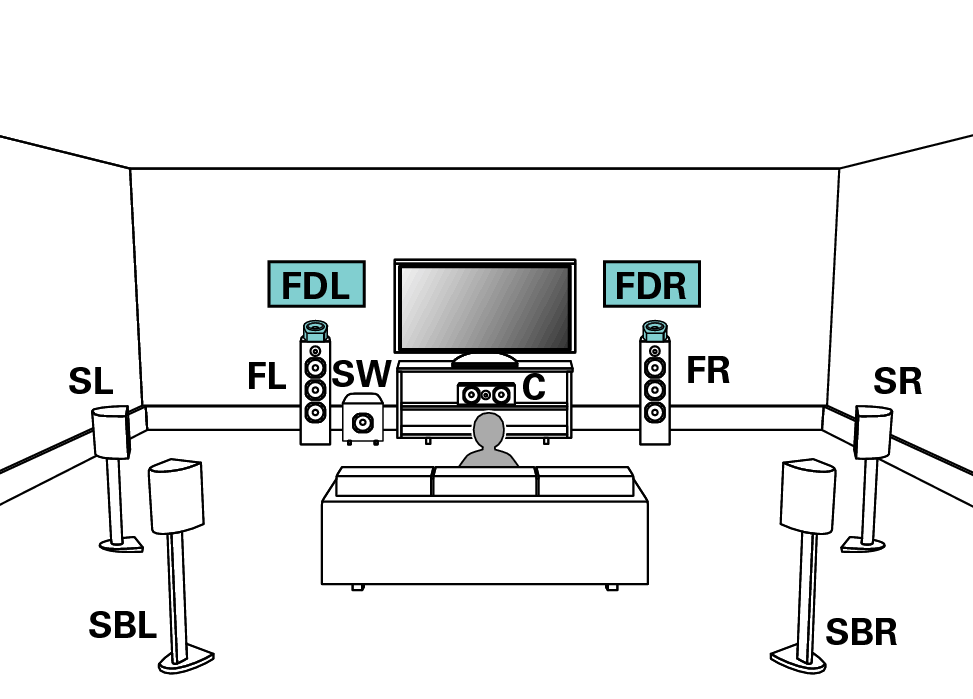

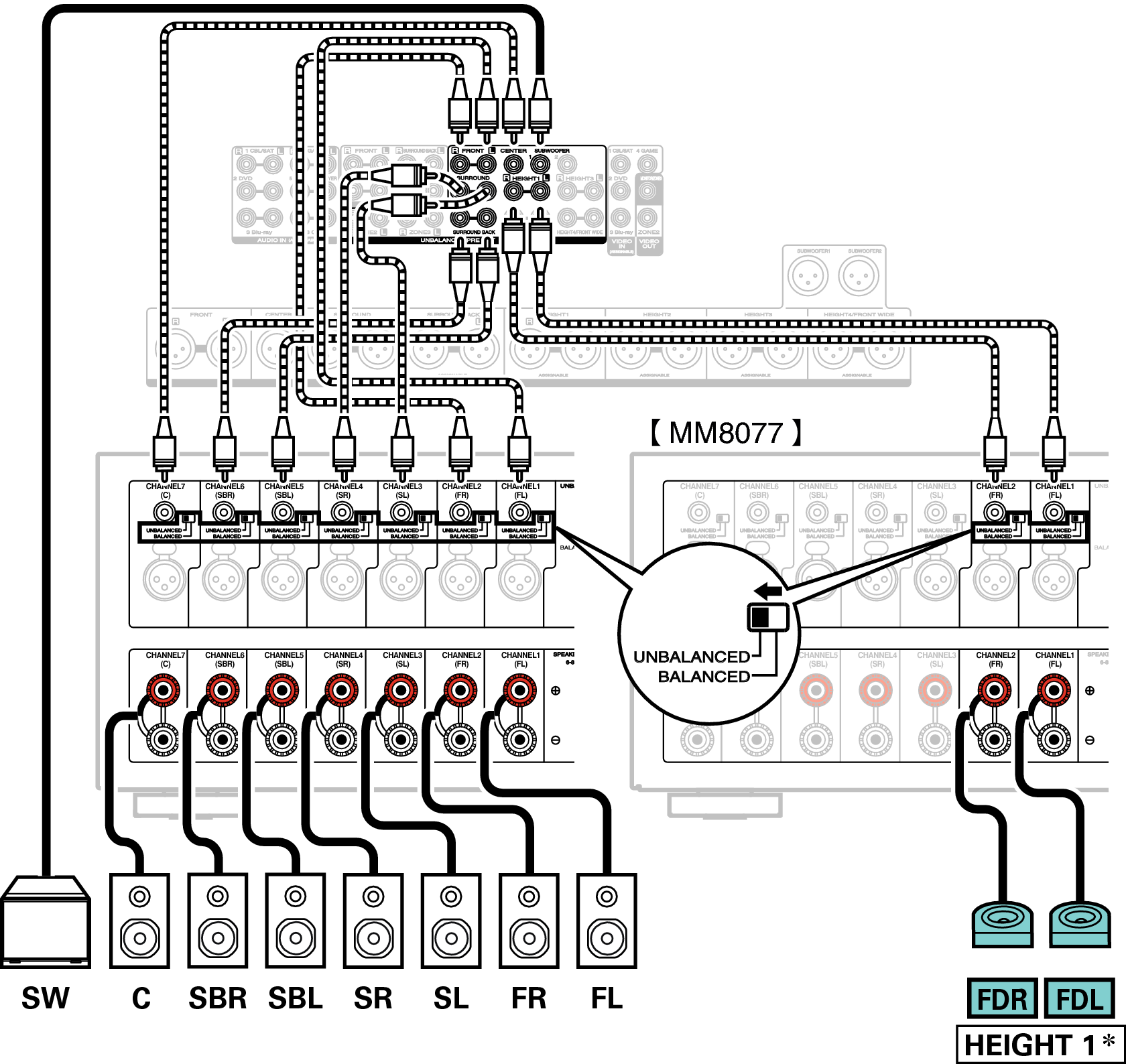

使用一组Dolby Atmos Enabled扬声器时的示例连接

Pict SP Layout 9.1 FD

以这种配置进行连接时,将菜单中的“落地” - “布局”设置为“5声道和后置”,“Dolby扬声器”设置为“2声道”。链接链接

Bracket Open 示例 Bracket Close  UNBALANCED RCA端子连接

Conne SP 9.1 FD A85U

可以连接环绕Dolby或后置Dolby扬声器,除了前置Dolby扬声器。在这种情况下,请在菜单中“高度” - “布局”下设置要连接的Dolby Atmos Enabled扬声器。链接

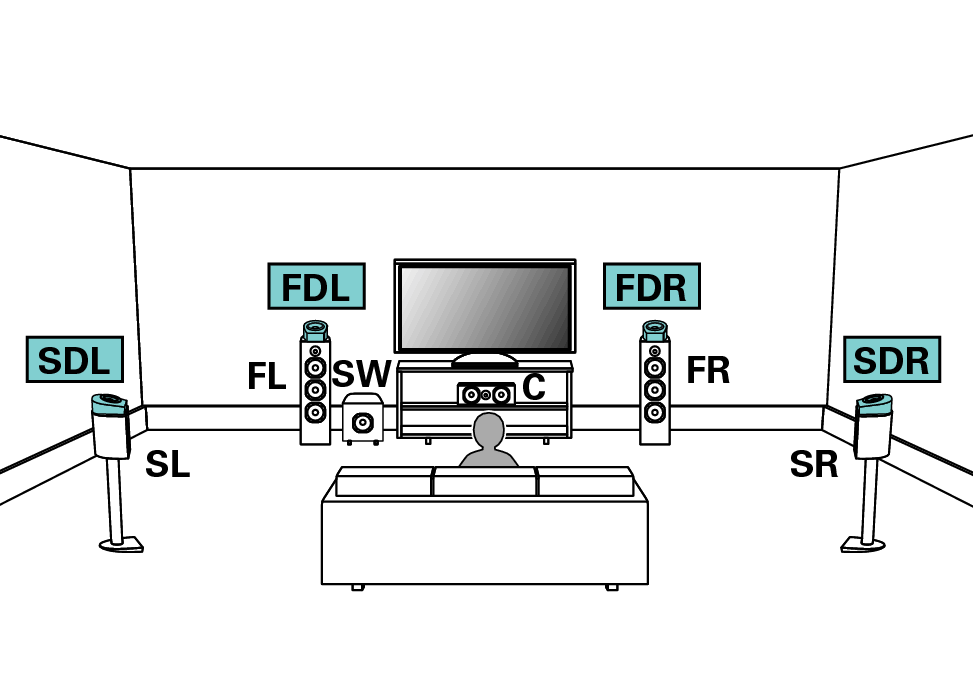

使用两组Dolby Atmos Enabled扬声器时的示例连接

Pict SP Layout 9.1 SD FD

以这种配置进行连接时,将菜单中的“落地” - “布局”设置为“5声道”,“Dolby扬声器”设置为“4声道”。链接链接

Bracket Open 示例 Bracket Close  UNBALANCED RCA端子连接

Conne SP 9.1 SD FD A85U

可以更改设置中HEIGHT1声道与HEIGHT2声道的组合。链接

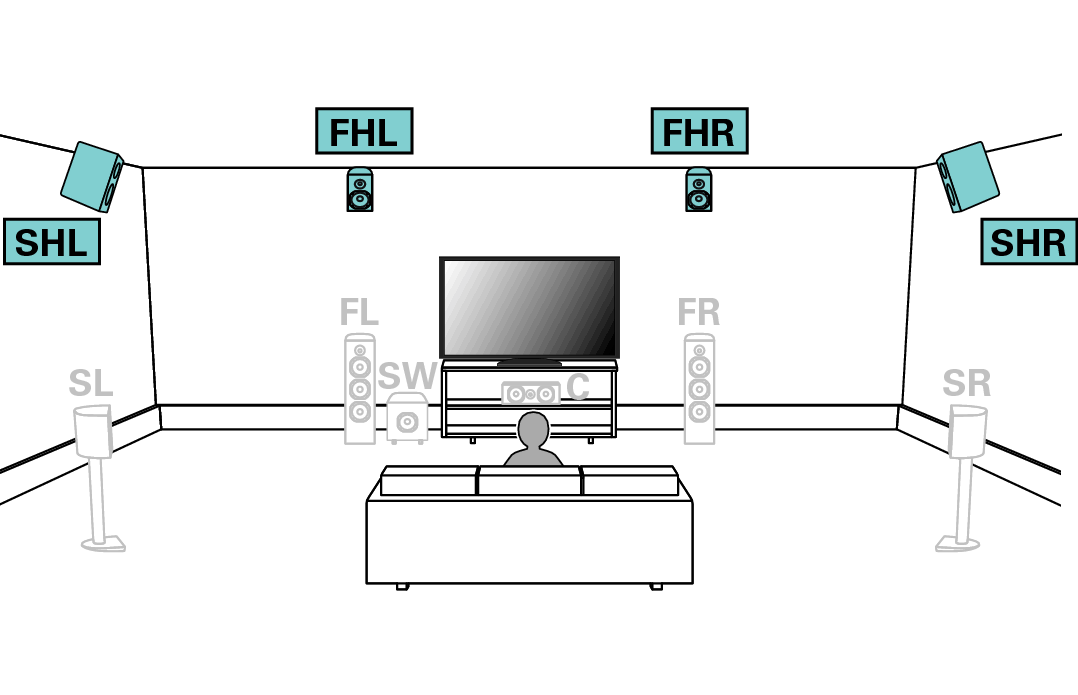

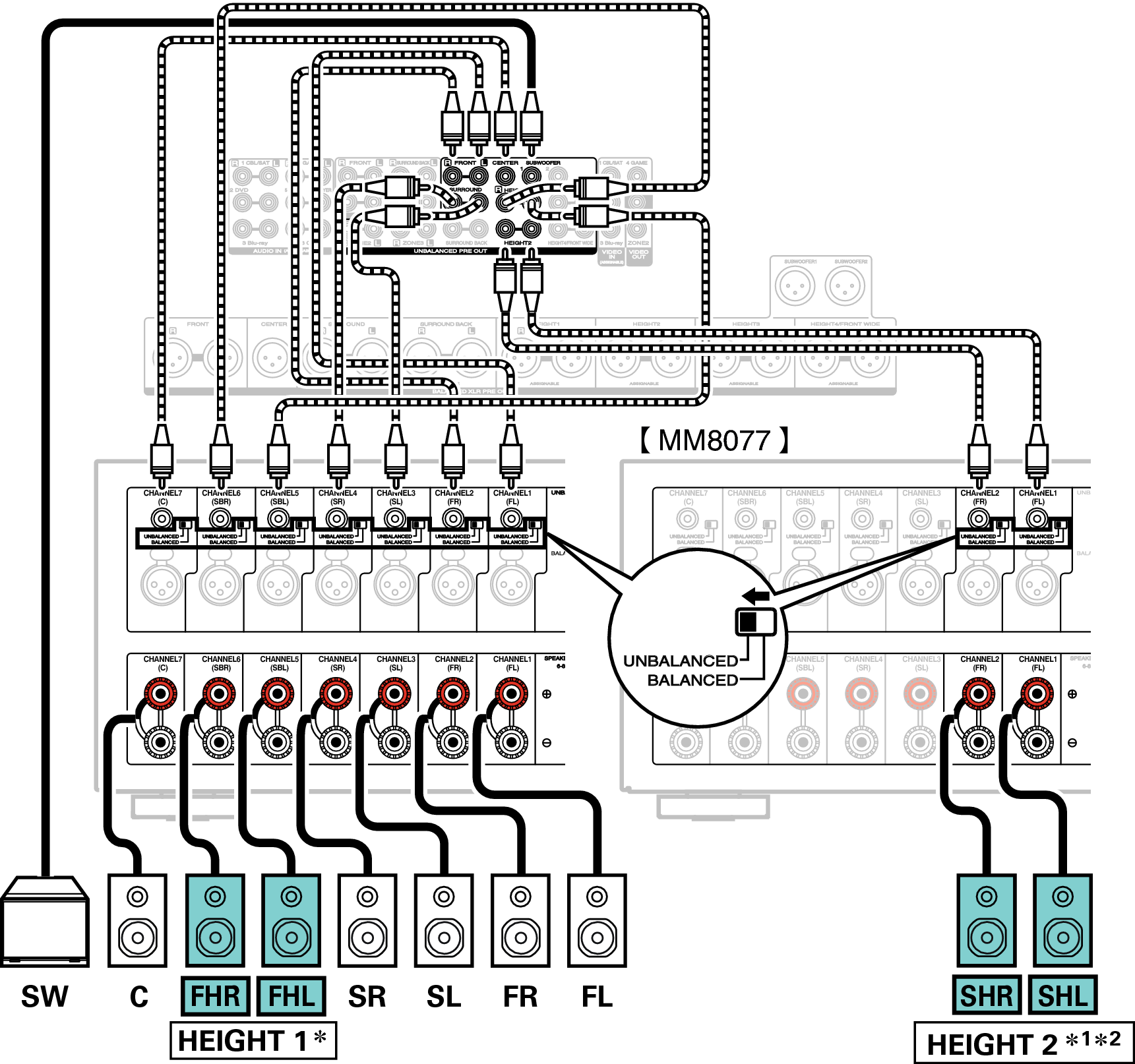

Auro-3D 9.1声道系统的示例连接

此扬声器配置最适用于Auro-3D播放。

Pict SP Layout 9.1 Auro3D

以这种配置进行连接时,将菜单中的“落地” - “布局”设置为“5声道”,“增高扬声器”设置为“4声道”。链接
接下来,将“高度”-“前方布局”设置为“前置增高”,“后方布局”设置为“环绕增高”。链接

Bracket Open 示例 Bracket Close  UNBALANCED RCA端子连接

Conne SP 9.1 Auro A85U

可以更改设置中HEIGHT1声道与HEIGHT2声道的组合。链接

为获得最佳Auro-3D体验,建议使用纵向环绕扬声器,但可以用Dolby Atmos扬声器设置中的后置纵向扬声器替代纵向环绕扬声器。

可以根据所使用的扬声器系统,将HEIGHT1、HEIGHT2 RCA端子和HEIGHT1、HEIGHT2 XLR端子输出的声道更改为以下模式。
请通过菜单中的“放大器分配”设置此项。链接

要使用的纵向扬声器的组合

连接的端子

纵向/天花板扬声器数目

Dolby扬声器数目

组合模式

HEIGHT1 RCA和HEIGHT1 XLR

HEIGHT2 RCA和HEIGHT2 XLR

2个扬声器

前置增高

前置增高

-

顶部前置

顶部前置

-

顶部中置

顶部中置

-

顶部后置

顶部后置

-

后置增高

后置增高

-

2个扬声器

前置Dolby

前置Dolby

-

环绕Dolby

环绕Dolby

-

后置Dolby

后置Dolby

-

4个扬声器

前置增高和顶部中置

前置增高

顶部中置

前置增高和顶部后置

前置增高

顶部后置

前置增高和后置增高 Flower Mark

前置增高

后置增高

前置增高和环绕增高

前置增高

环绕增高

顶部前置和顶部后置

顶部前置

顶部后置

顶部前置和后置增高

顶部前置

后置增高

顶部中置和后置增高

顶部中置

后置增高

2个扬声器

2个扬声器

前置Dolby和顶部后置

前置Dolby

顶部后置

前置Dolby和后置增高

前置Dolby

后置增高

前置增高和环绕Dolby

前置增高

环绕Dolby

顶部前置和环绕Dolby

顶部前置

环绕Dolby

4个扬声器

前置Dolby和环绕Dolby

前置Dolby

环绕Dolby

为获得最佳Auro-3D体验,建议使用纵向环绕扬声器,但可以用Dolby Atmos扬声器设置中的后置纵向扬声器替代纵向环绕扬声器。
