播放

连接15.1声道扬声器

本系统可以连接到15.1声道扬声器,同时支持13.1声道进行Dolby Atmos和Auro-3D播放。

使用前置纵向、顶部中置或后置纵向扬声器进行Dolby Atmos播放。

使用前置纵向、后置纵向、中置纵向或顶部环绕扬声器进行Auro-3D播放。

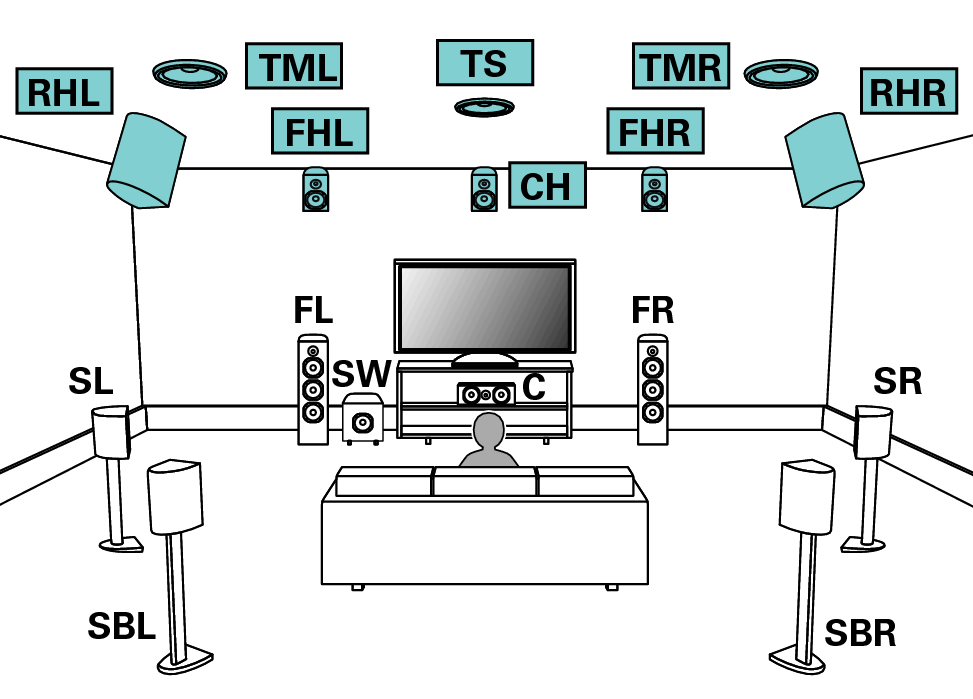

示例连接

Pict SP Layout 15.1

以这种配置进行连接时,将菜单中的“落地” - “布局”设置为“5声道和后置”,“增高扬声器”设置为“8声道”。链接

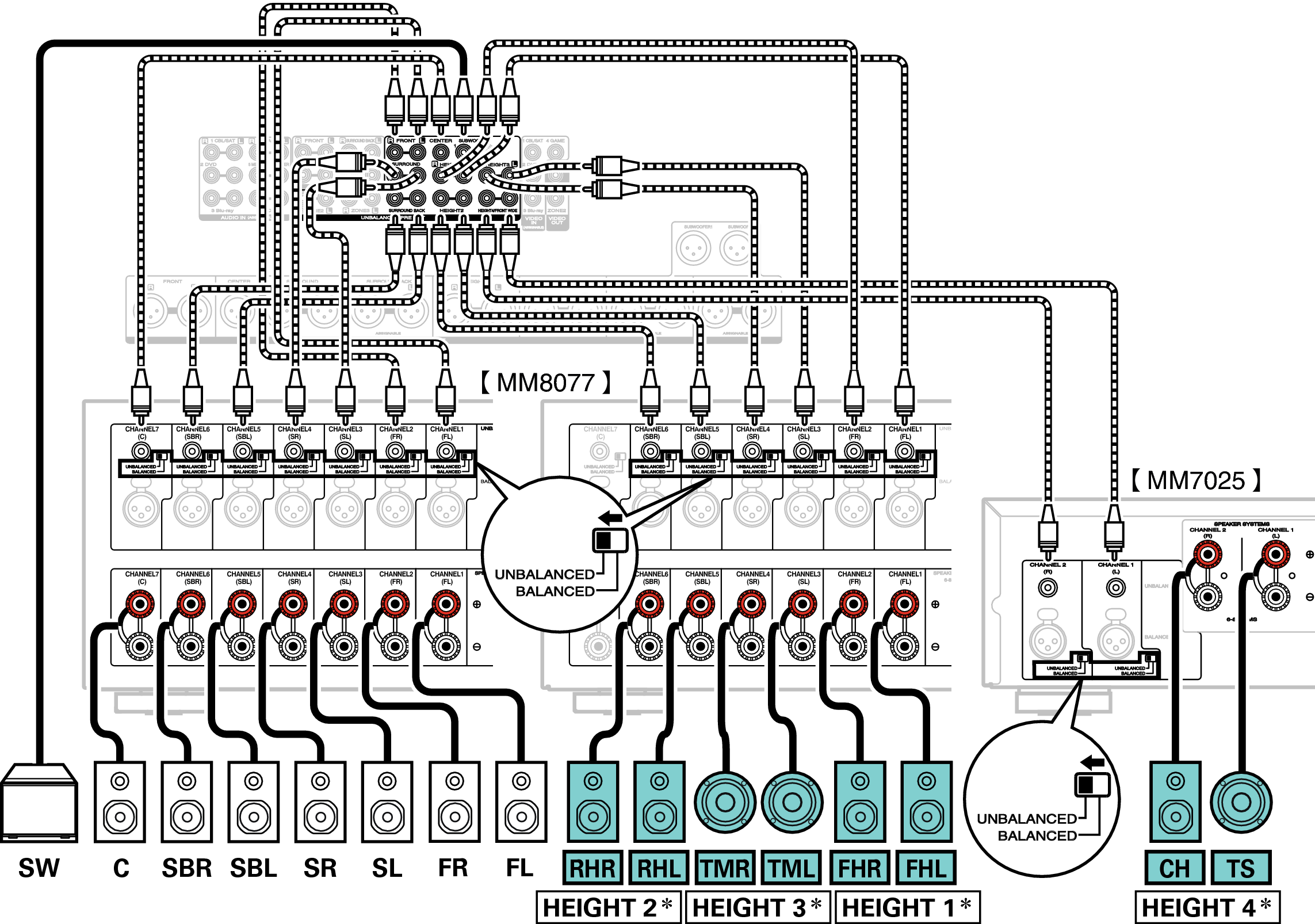

Bracket Open 示例 Bracket Close  UNBALANCED RCA端子连接

Conne SP 15.1 A85U

使用环绕纵向扬声器进行最佳效果的Auro-3D播放。安装后置纵向扬声器替代环绕纵向扬声器欣赏Auro-3D和Dolby Atmos的13.1声道播放。

要使用的纵向扬声器的组合

连接的前置输出端子



纵向/天花板扬声器数目

Dolby扬声器数目

组合模式

HEIGHT 1

HEIGHT 2

HEIGHT 3

HEIGHT 4/FRONT WIDE Flower Mark 1

2声道

2声道

前置增高

前置增高

-

-

-

顶部前置

顶部前置

-

-

-

顶部中置

顶部中置

-

-

-

顶部后置

顶部后置

-

-

-

后置增高

后置增高

-

-

-

2声道

前置Dolby

前置Dolby

-

-

-

环绕Dolby

环绕Dolby

-

-

-

后置Dolby Flower Mark 2

后置Dolby

-

-

-

要使用的纵向扬声器的组合

连接的前置输出端子



纵向/天花板扬声器数目

Dolby扬声器数目

组合模式

HEIGHT 1

HEIGHT 2

HEIGHT 3

HEIGHT 4/FRONT WIDE Flower Mark 1

4声道

2声道

2声道

前置Dolby和顶部后置

前置Dolby

顶部后置

-

-

前置Dolby和后置增高

前置Dolby

后置增高

-

-

前置增高和环绕Dolby

前置增高

环绕Dolby

-

-

前置增高和后置Dolby Flower Mark 2

前置增高

后置Dolby

-

-

顶部前置和环绕Dolby

顶部前置

环绕Dolby

-

-

顶部前置和后置Dolby Flower Mark 2

顶部前置

后置Dolby

-

-

4声道

前置增高和顶部中置

前置增高

顶部中置

-

-

前置增高和顶部后置

前置增高

顶部后置

-

-

前置增高和后置增高 Flower Mark 3

前置增高

后置增高

-

-

前置增高和环绕增高

前置增高

环绕增高

-

-

顶部前置和顶部后置

顶部前置

顶部后置

-

-

顶部前置和后置增高

顶部前置

后置增高

-

-

顶部中置和后置增高

顶部中置

后置增高

-

-

4声道

前置Dolby和环绕Dolby

前置Dolby

环绕Dolby

-

-

前置Dolby和后置Dolby Flower Mark 2

前置Dolby

后置Dolby

-

-

要使用的纵向扬声器的组合

连接的前置输出端子



纵向/天花板扬声器数目

Dolby扬声器数目

组合模式

HEIGHT 1

HEIGHT 2

HEIGHT 3

HEIGHT 4/FRONT WIDE Flower Mark 1

5声道

5声道

前置增高和后置增高 & 顶部环绕 Flower Mark 3

前置增高

后置增高

L:顶部环绕

-

前置增高和环绕增高 & 顶部环绕

前置增高

环绕增高

L:顶部环绕

-

前置增高和后置增高 & 中置增高 Flower Mark 3

前置增高

后置增高

R:中置增高

-

前置增高和环绕增高 & 中置增高

前置增高

环绕增高

R:中置增高

-

要使用的纵向扬声器的组合

连接的前置输出端子



纵向/天花板扬声器数目

Dolby扬声器数目

组合模式

HEIGHT 1

HEIGHT 2

HEIGHT 3

HEIGHT 4/FRONT WIDE Flower Mark 1

6声道

6声道

前置增高和环绕增高 & 后置增高 Flower Mark 4

前置增高

后置增高

环绕增高

-

前置增高和后置增高 & 顶部环绕 & 中置增高 Flower Mark 3

前置增高

后置增高

L:顶部环绕
R:中置增高

-

前置增高和环绕增高 & 顶部环绕 & 中置增高

前置增高

环绕增高

L:顶部环绕
R:中置增高

-

前置增高和顶部中置 & 后置增高 Flower Mark 3 Flower Mark 5

前置增高

后置增高

顶部中置

-

顶部前置 & 顶部中置 & 顶部后置 Flower Mark 5

顶部前置

顶部后置

顶部中置

-

4声道

2声道

前置增高和环绕Dolby & 后置增高 Flower Mark 3

前置增高

后置增高

环绕Dolby

-

顶部前置和环绕Dolby & 顶部后置

顶部前置

顶部后置

环绕Dolby

-

2声道

4声道

前置增高和环绕Dolby & 后置Dolby Flower Mark 2

前置Dolby

后置Dolby

环绕Dolby

-

前置Dolby & 顶部中置 & 后置Dolby Flower Mark 2

前置Dolby

后置Dolby

顶部中置

-

前置Dolby和环绕Dolby & 后置增高

前置Dolby

后置增高

环绕Dolby

-

6声道

前置Dolby和环绕Dolby & 后置Dolby Flower Mark 2

前置Dolby

后置Dolby

环绕Dolby

-

要使用的纵向扬声器的组合

连接的前置输出端子



纵向/天花板扬声器数目

Dolby扬声器数目

组合模式

HEIGHT 1

HEIGHT 2

HEIGHT 3

HEIGHT 4/FRONT WIDE Flower Mark 1

7声道

7声道

前置增高和顶部中置 & 后置增高 & 顶部环绕 Flower Mark 3

前置增高

后置增高

顶部中置

L:顶部环绕

前置增高和顶部中置 & 后置增高 & 中置增高 Flower Mark 3

前置增高

后置增高

顶部中置

R:中置增高

5声道

2声道

前置增高和环绕Dolby & 后置增高 & 顶部环绕 Flower Mark 3

前置增高

后置增高

环绕Dolby

L:顶部环绕

前置增高和环绕Dolby & 后置增高 & 中置增高 Flower Mark 3

前置增高

后置增高

环绕Dolby

R:中置增高

8声道

8声道

前置增高和顶部中置 & 后置增高 & 顶部环绕 & 中置增高 Flower Mark 3

前置增高

后置增高

顶部中置

L:顶部环绕
R:中置增高

6声道

2声道

前置增高和环绕Dolby & 后置增高 & 顶部环绕 & 中置增高 Flower Mark 3

前置增高

后置增高

环绕Dolby

L:顶部环绕
R:中置增高

使用前置增宽扬声器时需连接HEIGHT4/FRONT WIDE RCA端子或HEIGHT4/FRONT WIDE XLR端子。将菜单中的“落地” - “布局”设置为“5声道和增宽”或“5声道/后置/增宽”。

使用后置环绕扬声器时可以选择本组合。

为获得最佳Auro-3D体验,建议使用纵向环绕扬声器,但可以用Dolby Atmos扬声器设置中的后置纵向扬声器替代纵向环绕扬声器。

在合适的声音模式下使用两组纵向扬声器进行Dolby Atmos、DTS:X或Auro-3D播放。
使用前置纵向和后置纵向扬声器进行Dolby Atmos 或DTS:X播放。
使用前置纵向和环绕纵向扬声器进行Auro-3D播放。

当此菜单中“落地” - “布局”为“5声道”或“5声道和后置”时,可以选择本组合。链接
