播放

在连接功率放大器之前

将功率放大器(单独出售)连接至本机的PRE OUT端子。

本机具有UNBALANCED RCA PRE OUT端子和BALANCED XLR PRE OUT端子。连接至功率放大器的正确端子。如果功率放大器有两个端子,连接至其中的任一个。

将扬声器连接至功率放大器。

有关扬声器连接的详情,请参见功率放大器的用户手册。

本节介绍如何进行13.1声道连接。

有关如何进行其他扬声器连接,请参见第链接页。

Bracket Open AV8805BALANCED XLR PRE OUT端子PIN排列 Bracket Close

Pict XLR pin
GND(接地)
HOT(+)
COLD(-)

本设备中的PIN排列采用欧洲方式。

在美国方式中, sanwacirnumw_2 为COLD, sanwacirnumw_3 为HOT。

连接采用美国类型PIN排列的设备时,请交换平衡电缆一端上的 sanwacirnumw_2 插头和 sanwacirnumw_3 插头。

请勿短接HOT和GND或者COLD和GND进行使用。

在连接扬声器之前,请从电源插座中拔下本机的电源插头。

另外,请关闭功率放大器和低音炮。

Marantz MM8077和MM7025功率放大器连接示例

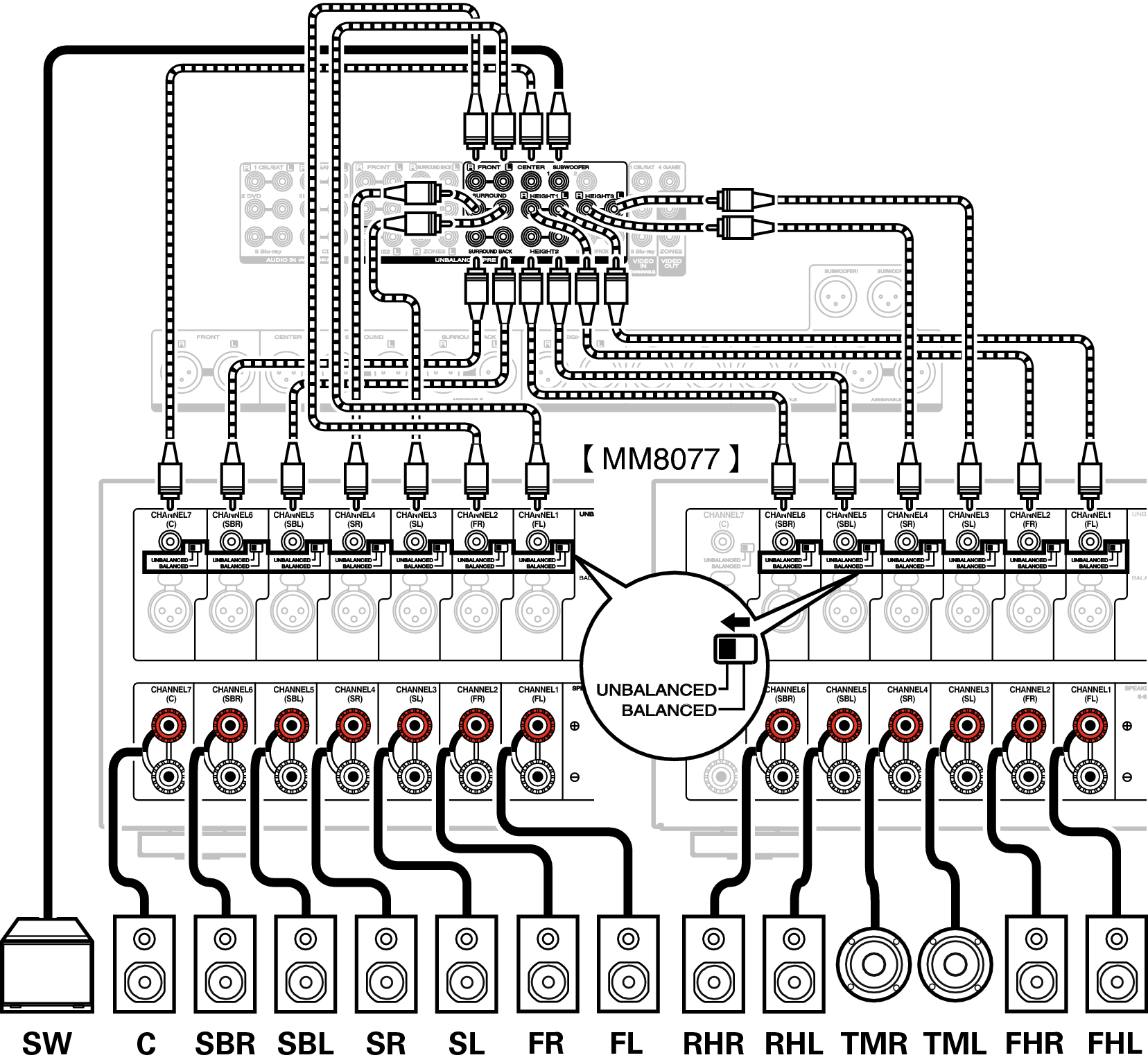

连接UNBALANCED RCA PRE OUT端子

使用UNBALANCED RCA端子进行连接时,请将MM8077上的输入更改开关设置到“UNBALANCED”。

Conne SP Unbalanced A85U

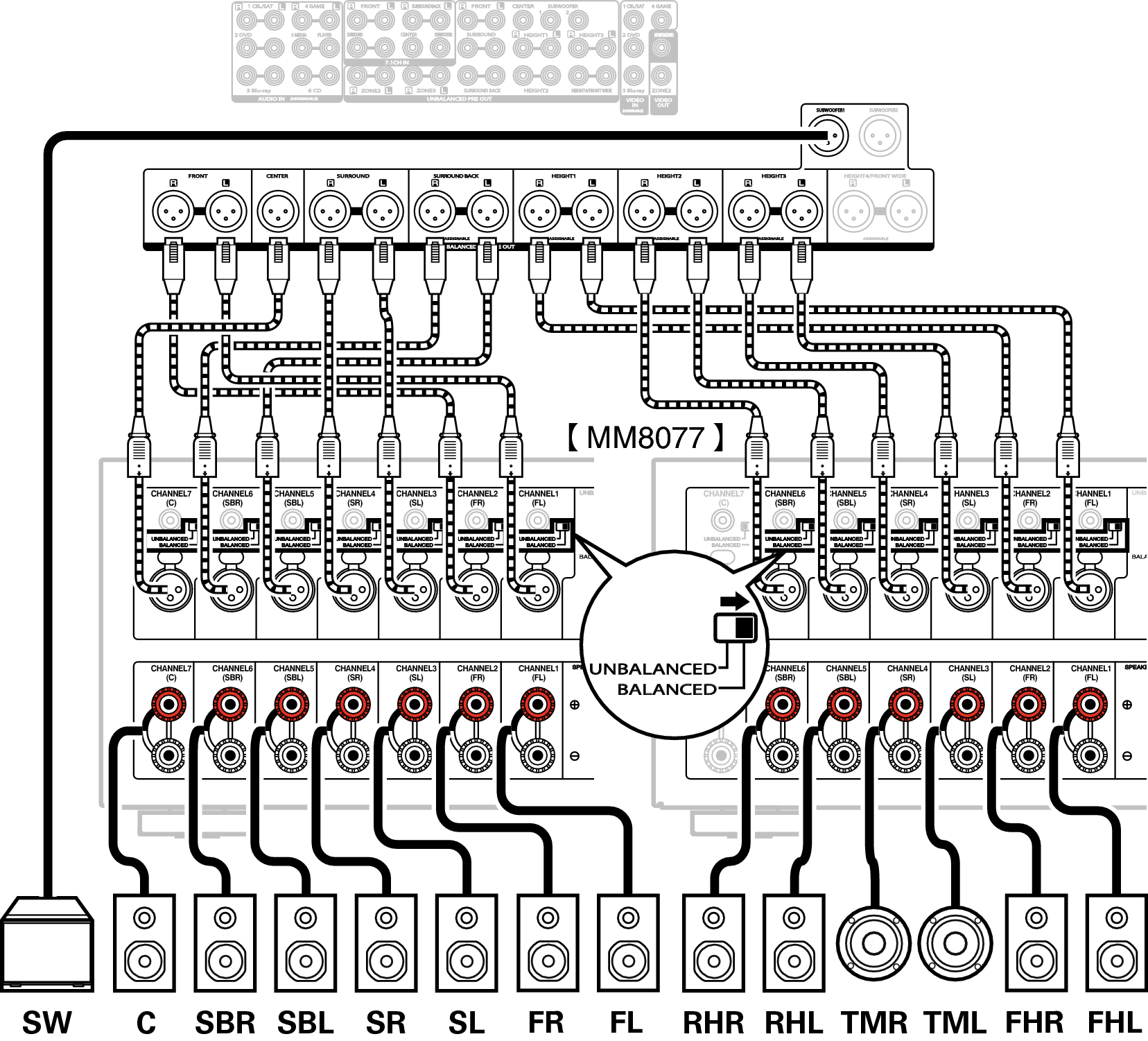

连接BALANCED XLR PRE OUT端子

使用BALANCED XLR端子进行连接时,请将MM8077上的输入更改开关设置到“BALANCED”。

Conne SP Balanced A85U

关于用于声道识别的电缆标签(附件)

将与每个扬声器对应的电缆标签贴到每个扬声器电缆上。

这样可以更轻松地将扬声器连接至功率放大器。

声道

颜色

FRONT L

白色

FRONT R

红色

CENTER

绿色

SURROUND L

浅蓝色

SURROUND R

蓝色

SURROUND BACK L

米黄色

SURROUND BACK R

棕色

FRONT WIDE L

淡黄色

FRONT WIDE R

黄色

FRONT HEIGHT L

淡黄色

FRONT HEIGHT R

黄色

TOP FRONT L

淡黄色

TOP FRONT R

黄色

TOP MIDDLE L

淡黄色

TOP MIDDLE R

黄色

TOP REAR L

淡黄色

TOP REAR R

黄色

SURROUND HEIGHT L

淡黄色

SURROUND HEIGHT R

黄色

REAR HEIGHT L

淡黄色

REAR HEIGHT R

黄色

TOP SURROUND

淡黄色

CENTER HEIGHT

黄色

FRONT DOLBY L

淡黄色

FRONT DOLBY R

黄色

SURROUND DOLBY L

淡黄色

SURROUND DOLBY R

黄色

BACK DOLBY L

淡黄色

BACK DOLBY R

黄色

SUBWOOFER1

黑色

SUBWOOFER 2

黑色

请参阅该表格,并将标签粘贴到每根扬声器电缆上。

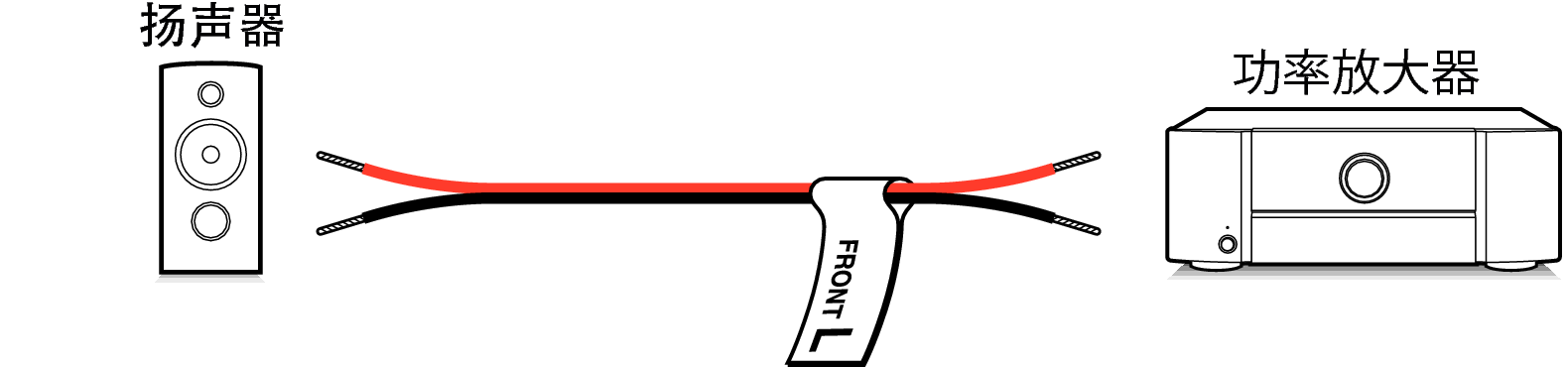

Bracket Open 如何粘贴电缆标签 Bracket Close

Pict SP CableLabel A85
