连接7.1声道扬声器

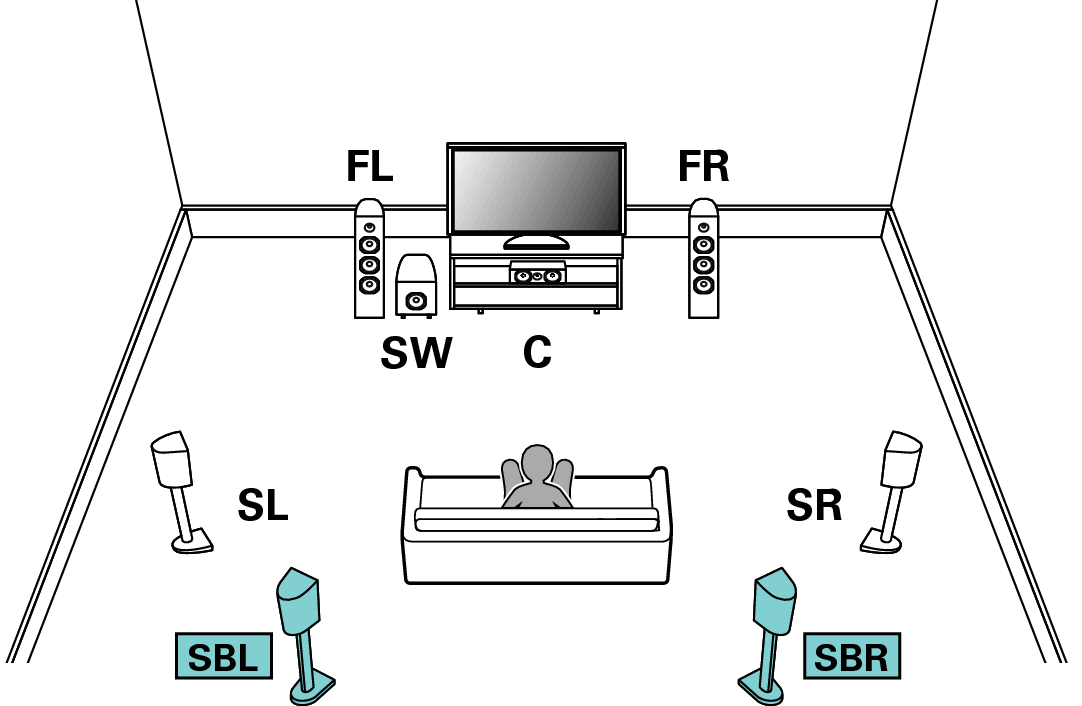

使用环绕后置扬声器时的示例连接

此7.1声道环绕系统与基本5.1声道系统相同，但具有后置环绕扬声器。

以这种配置进行连接时，将菜单中的“落地” - “布局”设置为“5声道和后置”。链接

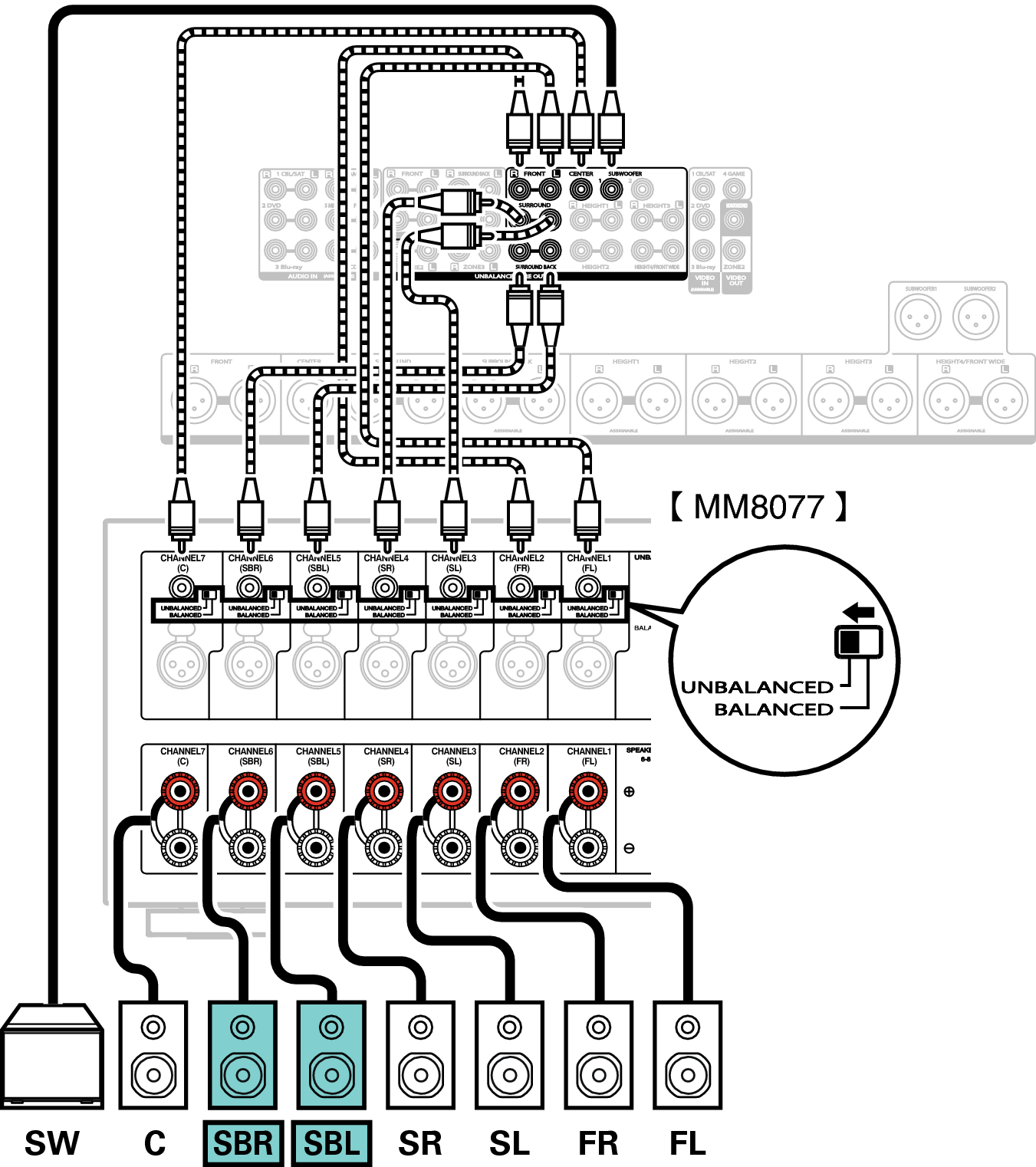

Bracket Open 示例 Bracket Close UNBALANCED RCA端子连接

使用单个后置环绕扬声器时，请将其连接到SURROUND BACK L端子。

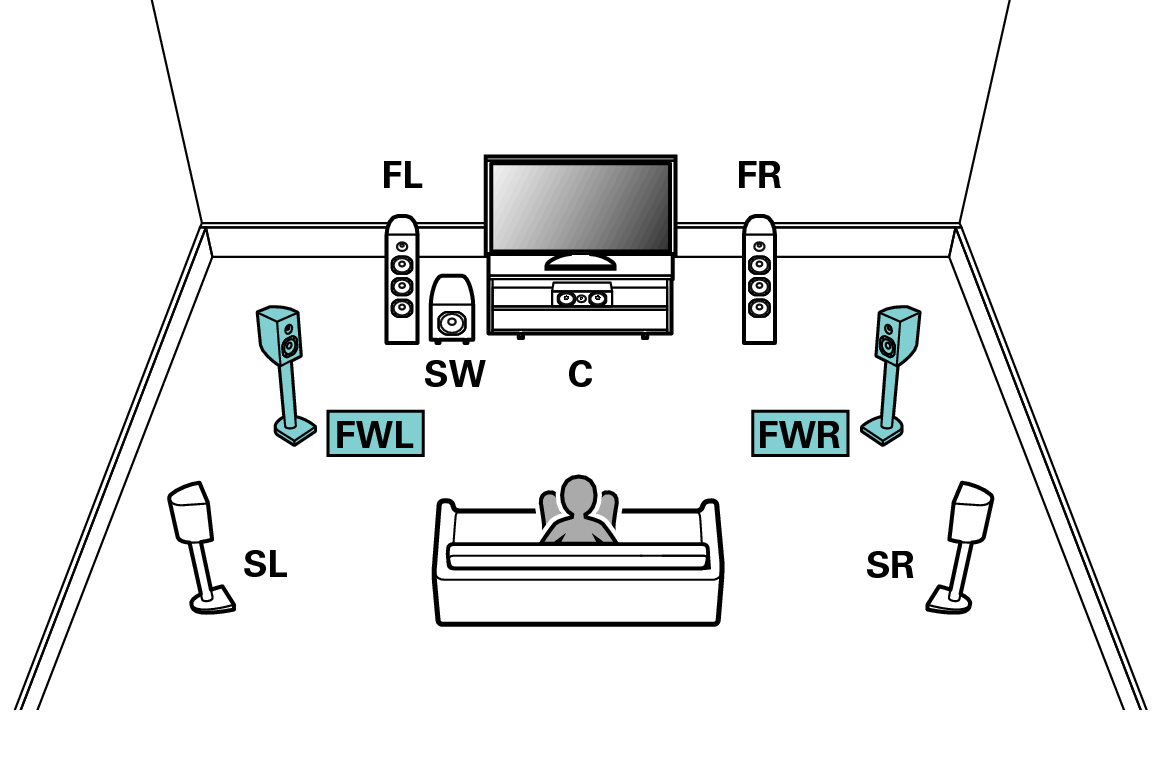

使用前置增宽扬声器时的示例连接

此7.1声道环绕系统与基本5.1声道系统相同，但具有前置增宽扬声器。

以这种配置进行连接时，将菜单中的“落地” - “布局”设置为“5声道和增宽”。链接

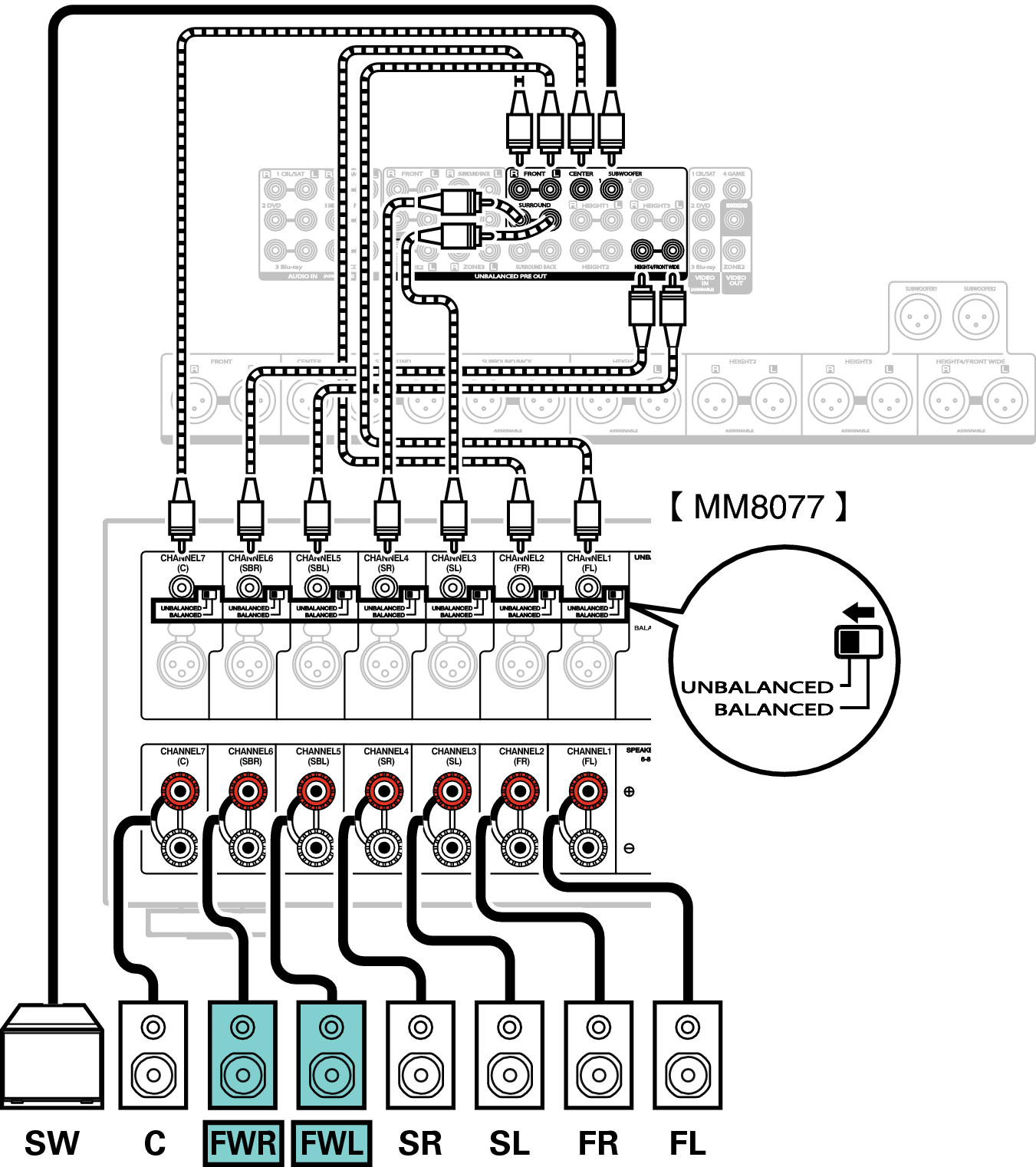

Bracket Open 示例 Bracket Close UNBALANCED RCA端子连接

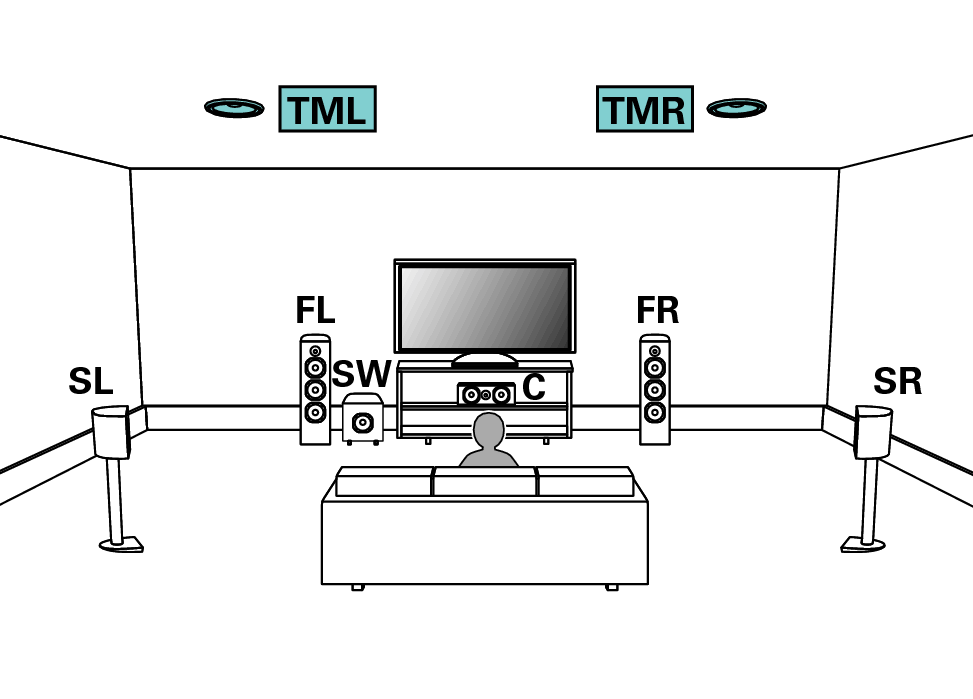

使用天花板扬声器时的示例连接

此7.1声道环绕系统与基本5.1声道系统相同，但具有天花板扬声器。

以这种配置进行连接时，将菜单中的“落地” - “布局”设置为“5声道”，“增高扬声器”设置为“2声道”。链接

可以连接顶部前置或顶部后置扬声器，除了顶部中置扬声器。在这种情况下，请在菜单中“高度” - “布局”下设置要连接的天花板扬声器。链接

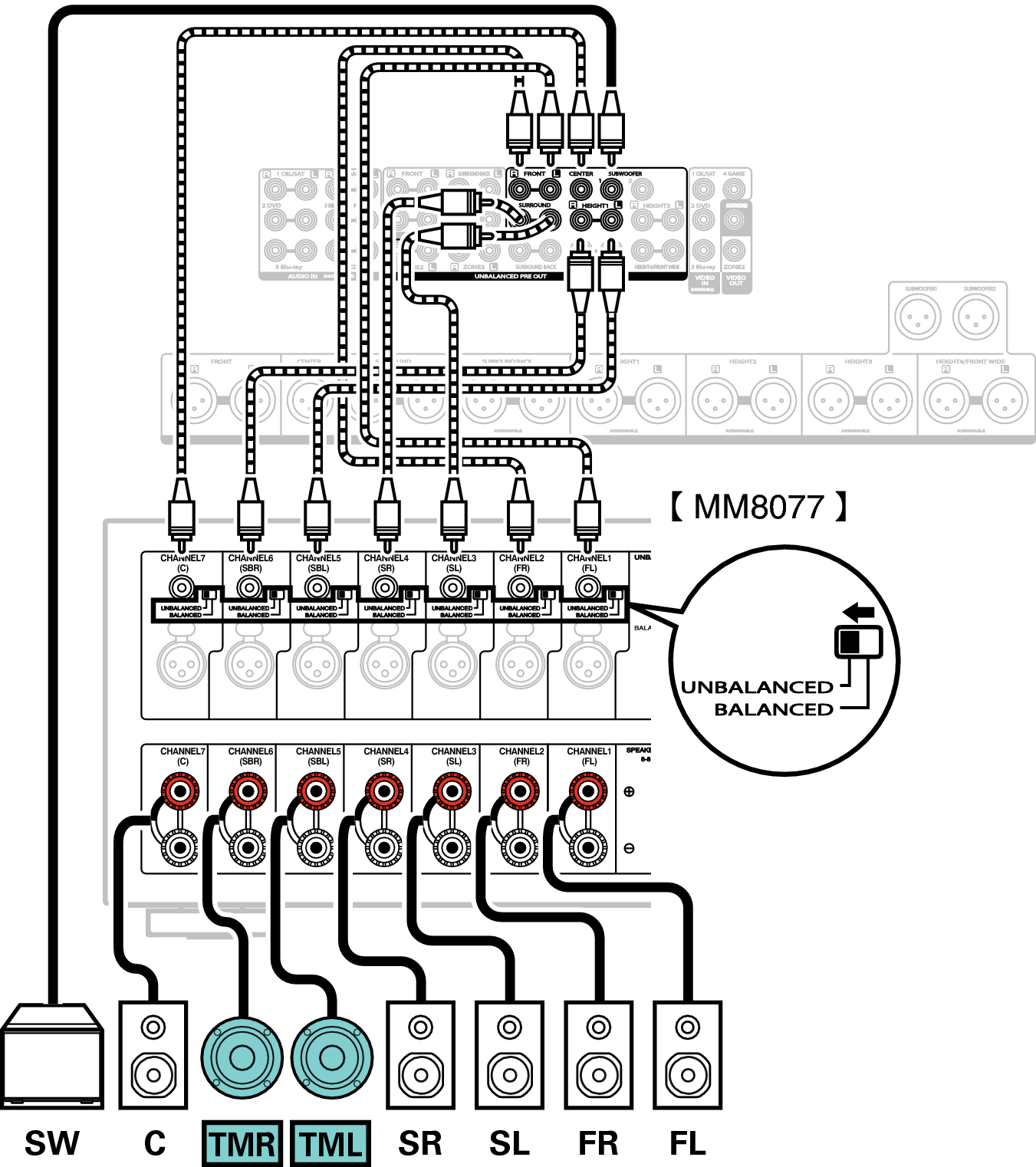

Bracket Open 示例 Bracket Close UNBALANCED RCA端子连接

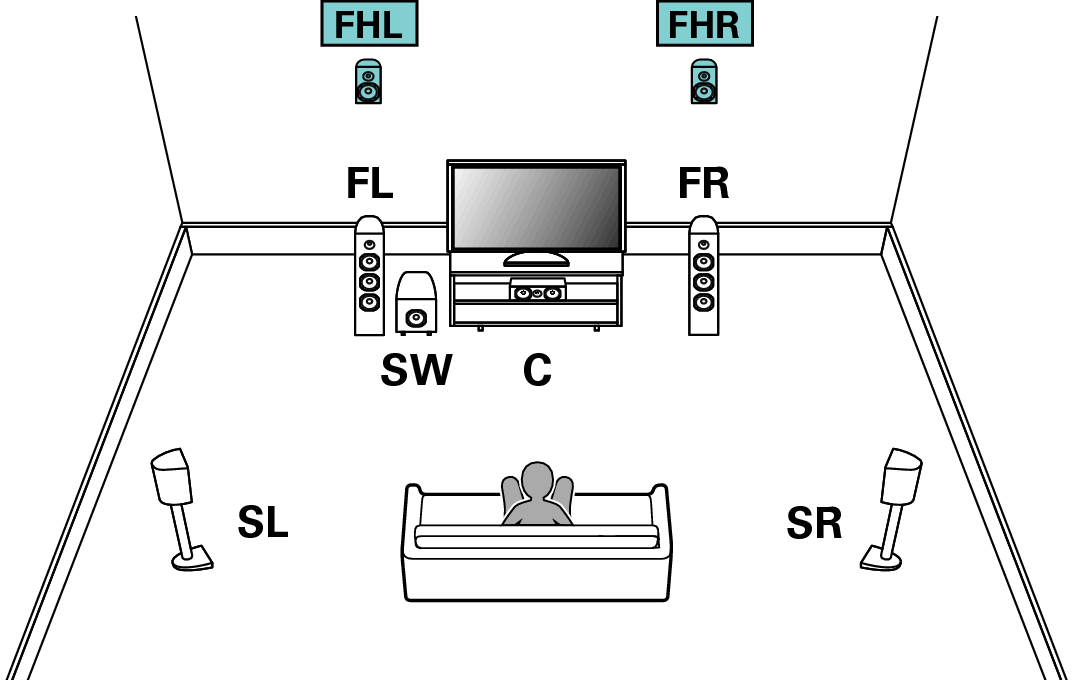

使用纵向扬声器时的示例连接

此7.1声道环绕系统与基本5.1声道系统相同，但具有前置纵向扬声器。

以这种配置进行连接时，将菜单中的“落地” - “布局”设置为“5声道”，“增高扬声器”设置为“2声道”。链接

可以连接后置纵向扬声器，除了前置纵向扬声器。在这种情况下，请在菜单中“高度” - “布局”下设置要连接的纵向扬声器。链接

Bracket Open 示例 Bracket Close UNBALANCED RCA端子连接

使用Dolby Atmos Enabled扬声器时的示例连接

此7.1声道环绕系统与基本5.1声道系统相同，但具有前置Dolby扬声器。

以这种配置进行连接时，将菜单中的“落地” - “布局”设置为“5声道”，“Dolby扬声器”设置为“2声道”。链接

可以连接环绕Dolby扬声器，除了前置Dolby扬声器。在这种情况下，请在菜单中“高度” - “布局”下设置要连接的Dolby Atmos Enabled扬声器。链接

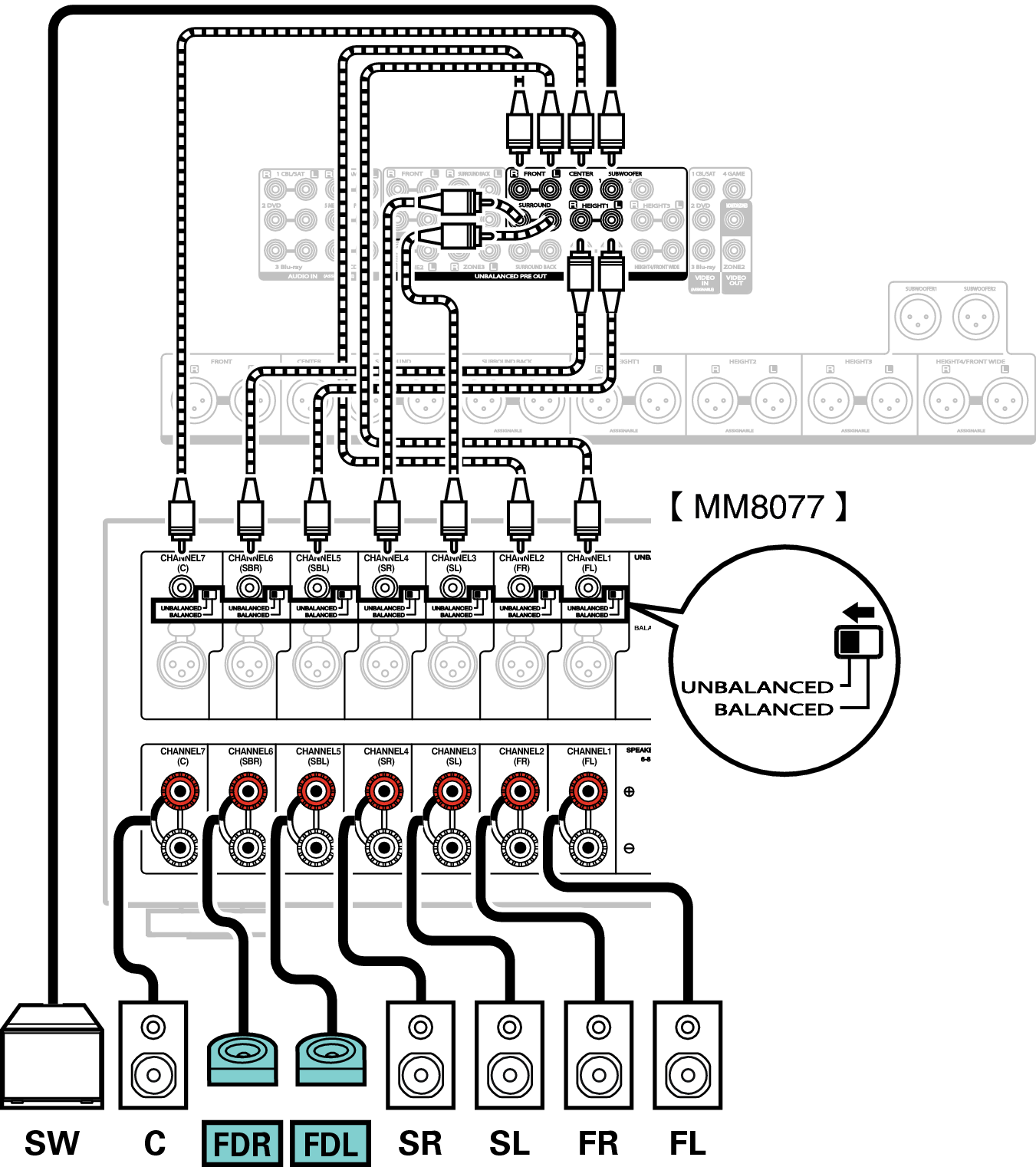

Bracket Open 示例 Bracket Close UNBALANCED RCA端子连接
