Verfahren für Lautsprechereinstellungen (Audyssey® -Einmessung)

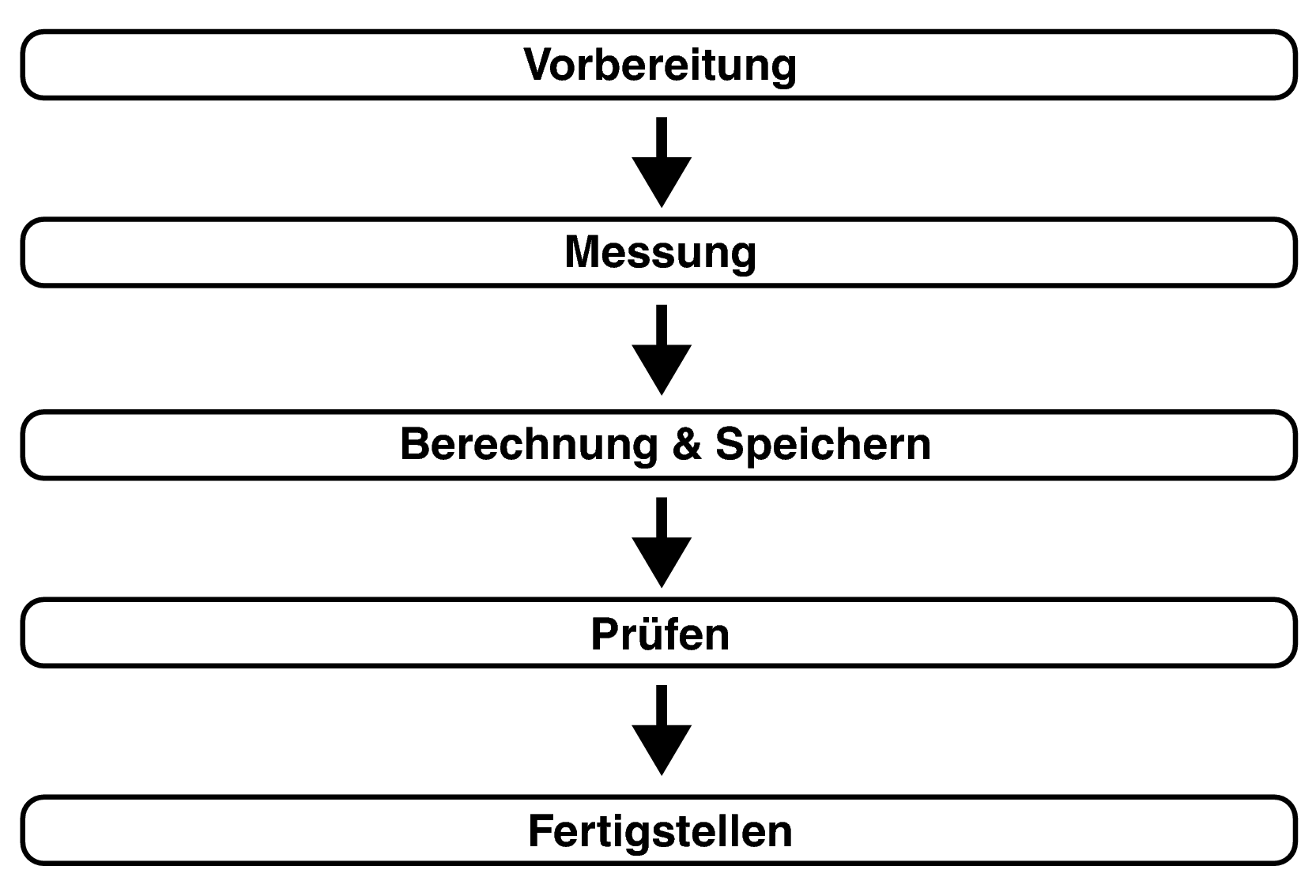

Pict Audyssey Procedure
Befestigen Sie das Mikrofon für die Klangkalibrierung auf dem mitgelieferten Mikrofonständer oder einem eigenen Stativ, und stellen Sie es an der Haupthörposition auf.

Wenn Sie das Mikrofon für die Klangkalibrierung aufstellen, richten Sie dessen Spitze zur Decke und stellen Sie die Höhe so ein, dass es sich in der Höhe der Ohren eines sitzenden Zuhörers befindet.

Falls am Subwoofer die nachfolgenden Einstellungen vorgenommen werden können, richten Sie den Subwoofer wie unten erläutert ein.

Bei Verwendung eines Subwoofers mit Direktmodus

Stellen Sie den Direktmodus auf “Ein”, und deaktivieren Sie die Lautstärkeregelung und die Einstellung der Übergangsfrequenz.

Bei Verwendung eines Subwoofers ohne Direktmodus

Nehmen Sie die folgenden Einstellungen vor:

Lautstärke: 10-Uhr-Position

Übergangsfrequenz:maximale/höchste Frequenz

Tiefpassfilter:Aus

Standby-Modus:Aus

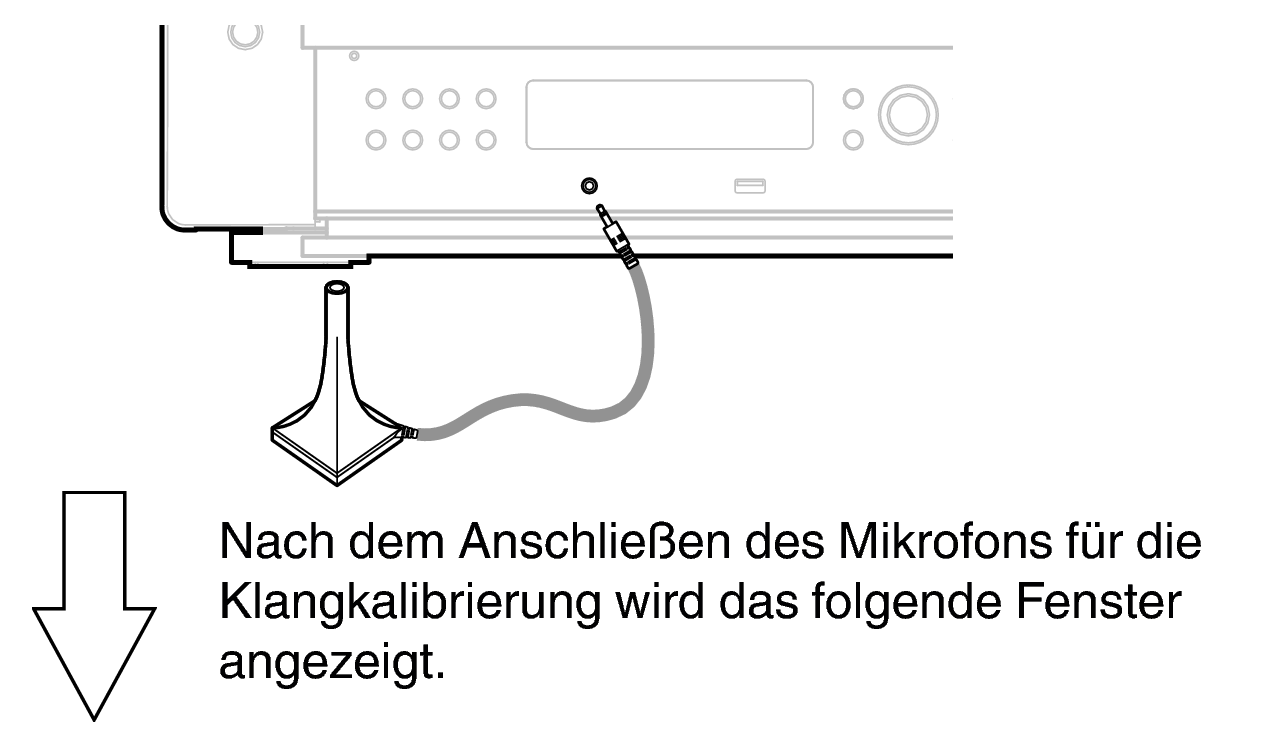

Schließen Sie das Einrichtungs- und Einmessmikrofon an die SETUP MIC-Buchse dieses Gerätes an.
Ope SetupMIC AV10

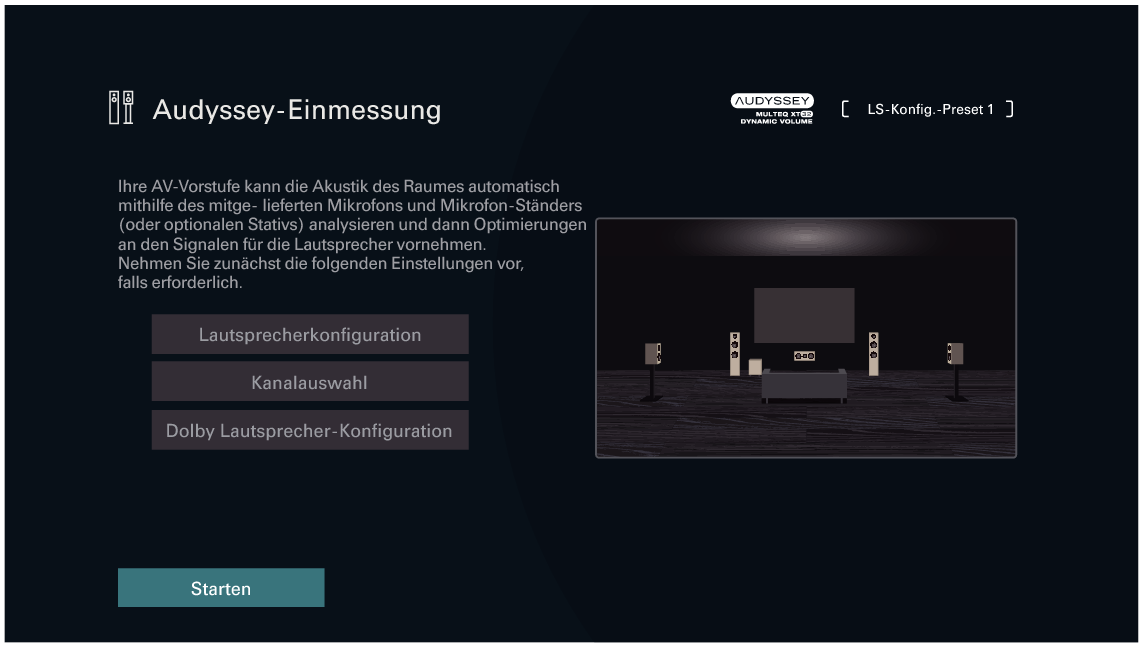

GUI AudysseySetup3 AV10
Wählen Sie “Starten”, und drücken Sie anschließend ENTER.

Mithilfe der Audyssey®-Einmessung können Sie auch die folgenden Einstellungen vornehmen.

Lautsprecherkonfiguration

Stellen Sie die Lautsprecheranordnung so ein, dass sie zu Ihrer Lautsprecherumgebung passt.

Kanalauswahl

Wenn “Endstufen-Zuweisung” auf “13.1-Kanal + Front B” eingestellt ist, wählen Sie die zu messenden Front-Lautsprecher aus.

Dolby Lautsprecher-Konfiguration

Stellen Sie die Entfernung zwischen dem Lautsprecher des Typs Dolby Atmos Enabled und der Decke ein.

Dies kann eingestellt werden, wenn ein Dolby Atmos Enabled Front-Lautsprecher, ein Dolby Atmos Enabled Surround-Lautsprecher oder ein Dolby Atmos Enabled Back-Lautsprecher verwendet wird.

Befolgen Sie die Anweisungen auf dem Bildschirm, und drücken Sie auf “Weiter”, um fortzufahren.
Wenn das folgende Fenster angezeigt wird, wählen Sie “Test starten” aus und drücken Sie anschließend auf ENTER.

Starten Sie die Messung an der ersten Position.

GUI AudysseySetup6 AV10

Die Messung nimmt einige Minuten in Anspruch.

HINWEIS

Wenn “FEHLER” oder “Achtung!” auf dem TV-Bildschirm angezeigt wird:

Lesen Sie unter FehlermeldungenLink nach. Überprüfen Sie alle Einträge, und führen Sie die erforderlichen Schritte durch.

Wenn der Lautstärkepegel für den Subwoofer nicht geeignet ist, wird eine Fehlermeldung angezeigt. Siehe “Subwoofer-Pegel-Fehlermeldung und Vorgehen zur Anpassung” Link.

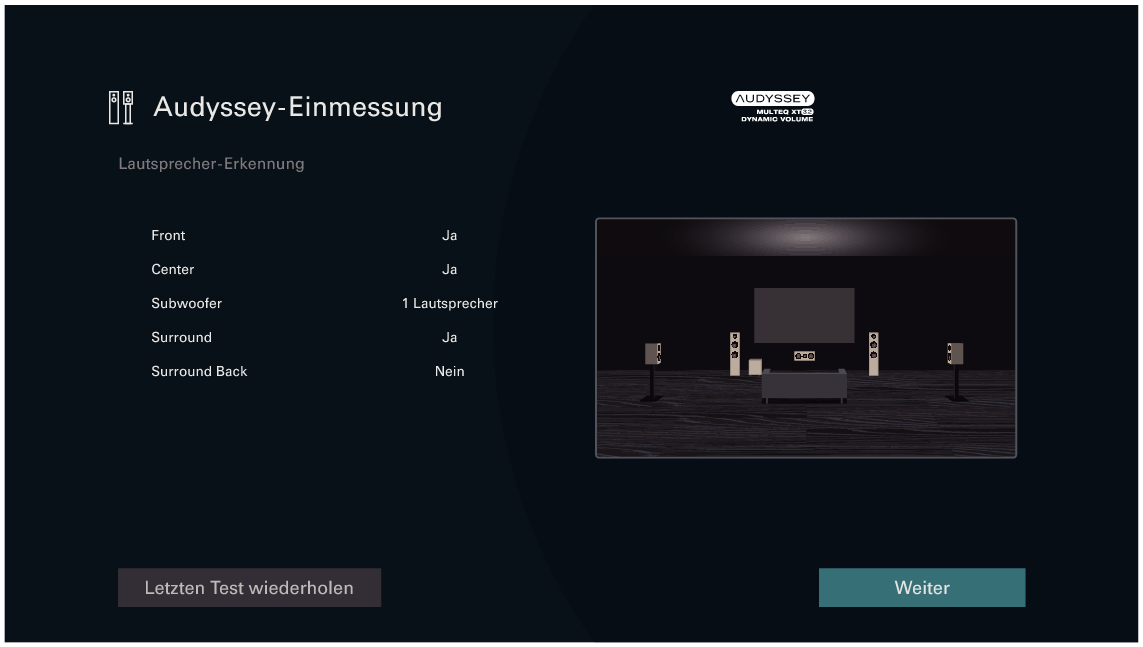

Wenn der erkannte Lautsprecher angezeigt wird, wählen Sie “Weiter” aus und drücken Sie anschließend auf ENTER.
GUI AudysseySetup7 AV10

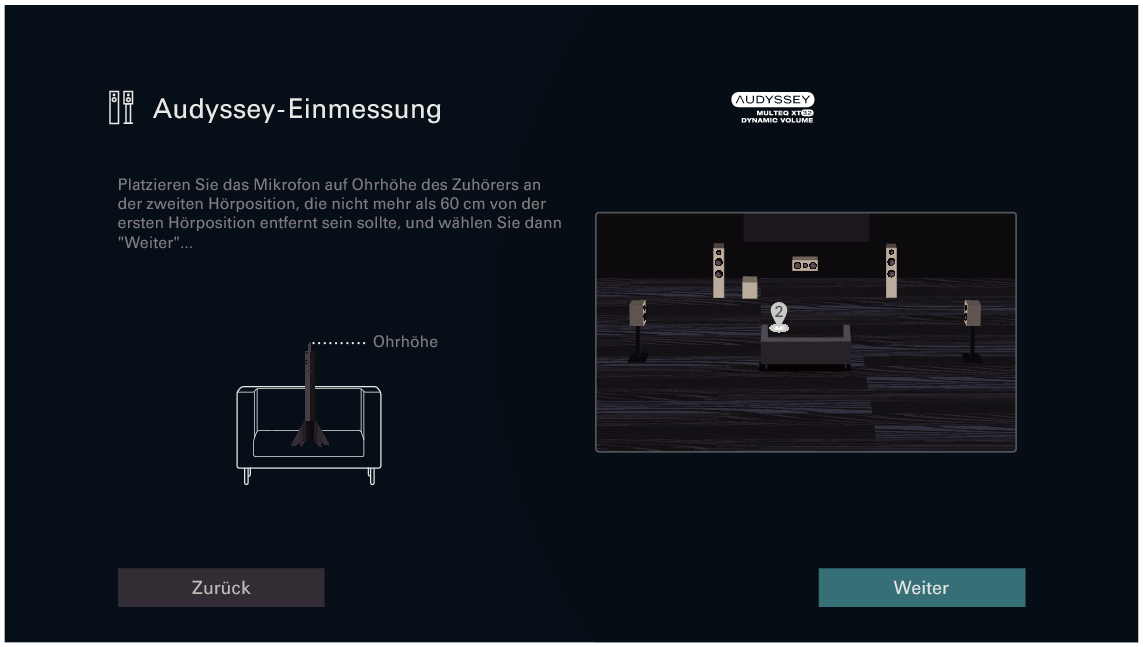

Stellen Sie das Einrichtungs- und Einmessmikrofon an Position 2, wählen Sie “Weiter” aus, und drücken Sie auf ENTER.

Die Messung der zweiten Hörposition beginnt.

An maximal acht Stellen kann gemessen werden.

GUI AudysseySetup8 AV10N

Beenden der Audyssey®-Einmessung

Drücken Sie BACK, um den Kontextbildschirm anzuzeigen.
Drücken Sie Cursor nach links, um “Ja” auszuwählen, und drücken Sie anschließend ENTER.
Wiederholen Sie Schritt 8, Messpositionen 3 bis 8.

Wenn Sie die Messung der vierten und nachfolgender Hörpositionen überspringen möchten, drücken Sie Cursor nach links, um “Beenden” auszuwählen, und drücken Sie ENTER, um mit Schritt 11 fortzufahren.

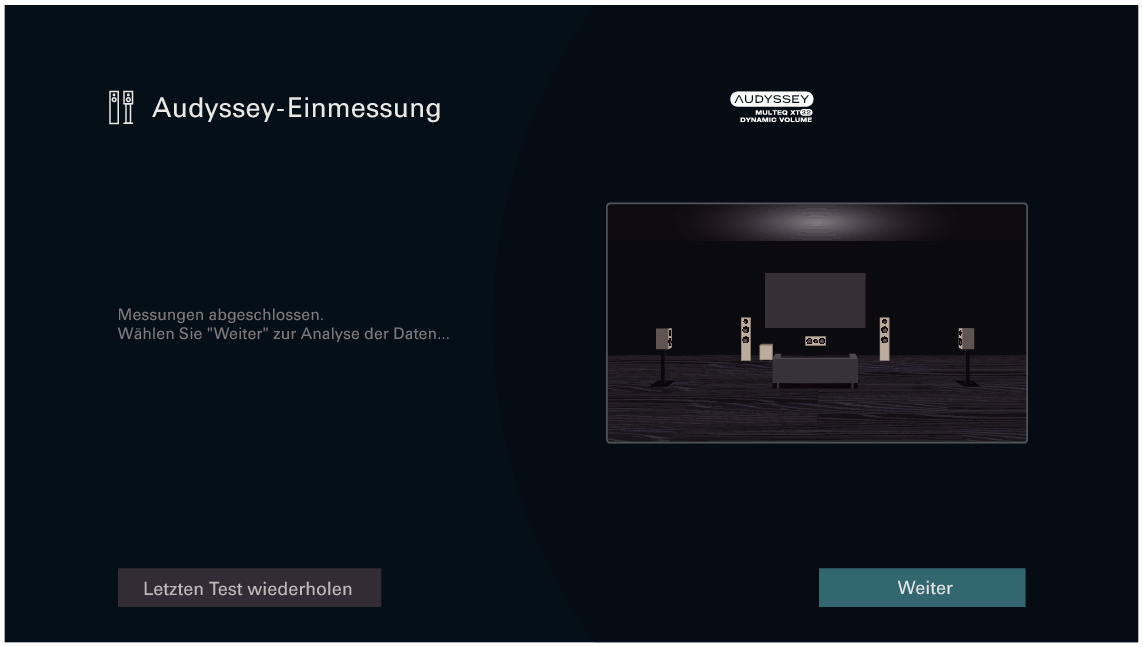

Wählen Sie “Weiter” aus, und drücken Sie anschließend auf ENTER.
GUI AudysseySetup10 AV10

Starten Sie die Analyse und Speicherung der Messergebnisse.

Die Untersuchung der Ergebnisdaten dauert mehrere Minuten.
Je mehr Lautsprecher und Messpositionen verwendet werden, desto länger dauert die Untersuchung.

HINWEIS

Achten Sie darauf, das Gerät nicht auszuschalten, während die Messergebnisse gespeichert werden.

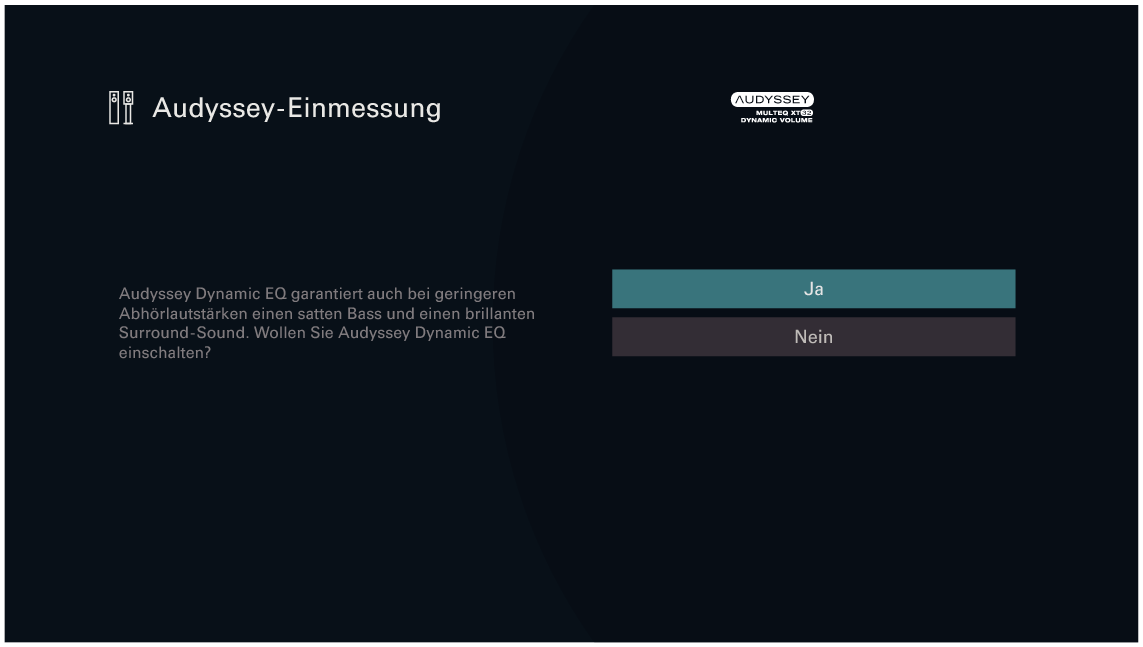

Nehmen Sie die Einstellungen für Audyssey Dynamic EQ® und Audyssey Dynamic Volume® vor.

Während der Analyse wird der folgende Bildschirm angezeigt. Konfigurieren Sie die Einstellungen nach Wunsch.

GUI AudysseySetup12 AV10

Dynamic EQ korrigiert die Frequenzantwort unter Berücksichtigung der Audioeigenschaften des Raums und der menschlichen Hörfähigkeit, sodass der Klang auch bei geringer Lautstärke hörbar ist.
Diese Korrektur empfiehlt sich, wenn Sie das Gerät mit verringerter Lautstärke verwenden, beispielsweise wenn Sie mitten in der Nacht einen Film oder eine Fernsehsendung ansehen.

Dynamic Volume ermöglicht die Anpassung der Ausgabelautstärke auf einen optimalen Wert, während die Lautstärke der Audioeingabe in das Gerät kontinuierlich überwacht wird.
Die optimale Lautstärkesteuerung erfolgt automatisch ohne Verlust der Dynamik und Reinheit des Klangs, wenn sich die Lautstärke beispielsweise plötzlich durch in das Fernsehprogramm eingeblendete Werbung erhöht.

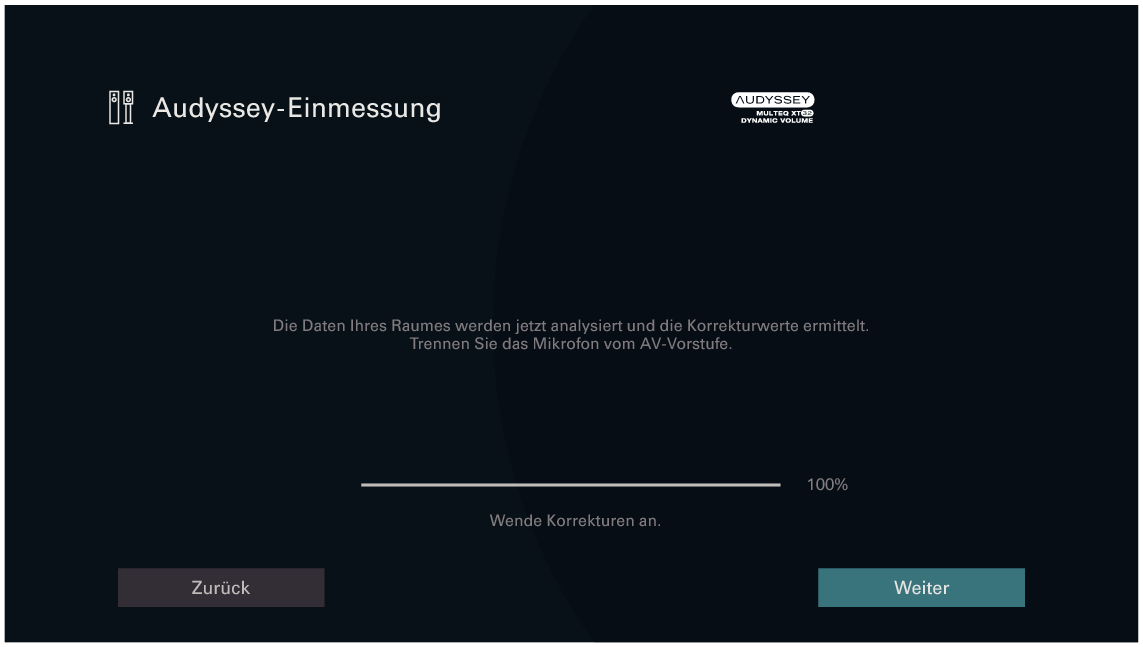

Wenn Analyse und Speicherung abgeschlossen sind, entfernen Sie das Mikrofon für die Klangkalibrierung aus der SETUP MIC-Buchse am Gerät, und drücken Sie dann auf “Weiter”.
GUI AudysseySetup13 AV10

Wenn die Audyssey®-Einmessung zum ersten Mal durchgeführt wird, werden die Messdaten automatisch unter “LS-Konfig.Preset” - “LS-Konfig.-Preset 1” gespeichert.

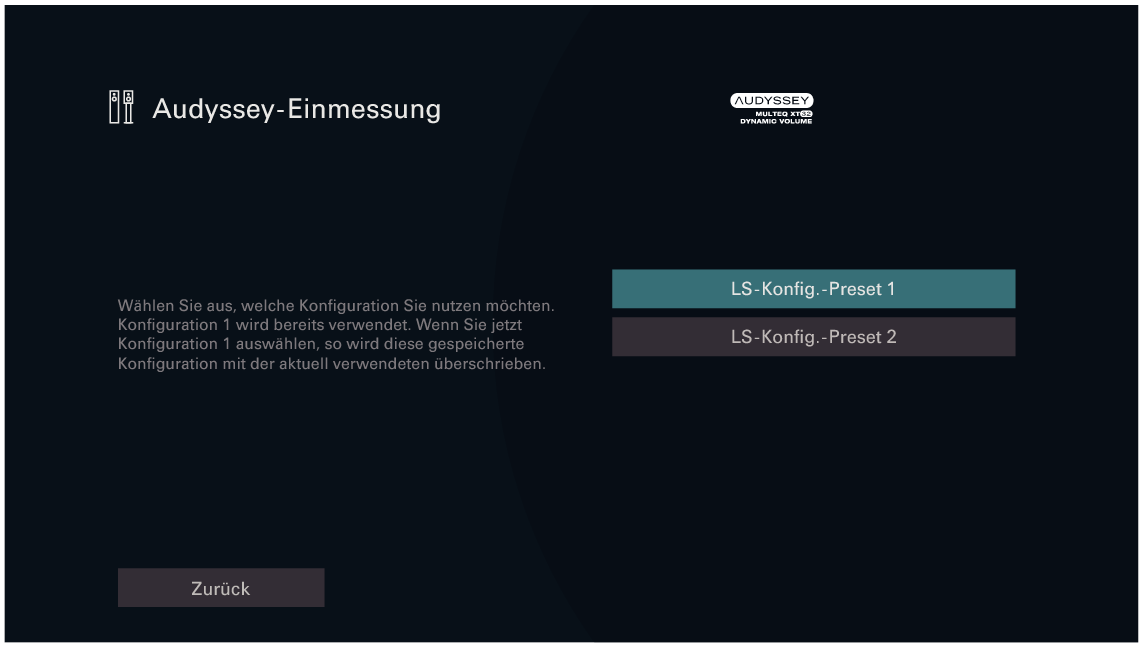

Wenn die Audyssey®-Einmessung schon einmal durchgeführt wurde, wird der folgende “LS-Konfig.Preset”-Auswahlbildschirm angezeigt.

GUI AudysseySetup14 AV10

Siehe “LS-Konfig.Preset” für nähere Informationen zur Lautsprecher-Konfigurations-Preset-Funktion. Link

Wählen Sie “Details” aus, und drücken Sie auf ENTER, um die Messergebnisse zu überprüfen.

Bei Subwoofern kann es aufgrund der für Subwoofer üblichen elektronischen Verzögerung vorkommen, dass eine größere als die tatsächliche Entfernung gemessen wird.

HINWEIS

Aktivieren Sie nach der Audyssey®-Einrichtung keine neuen Lautsprecher im Lautsprecherkonfiguration-Menü. Wenn Änderungen vorgenommen werden, führen Sie die Audyssey®-Einmessung erneut durch, um optimale Equalizer-Einstellungen zu konfigurieren.
