Anschluss von 13.1-Kanal-Lautsprechern

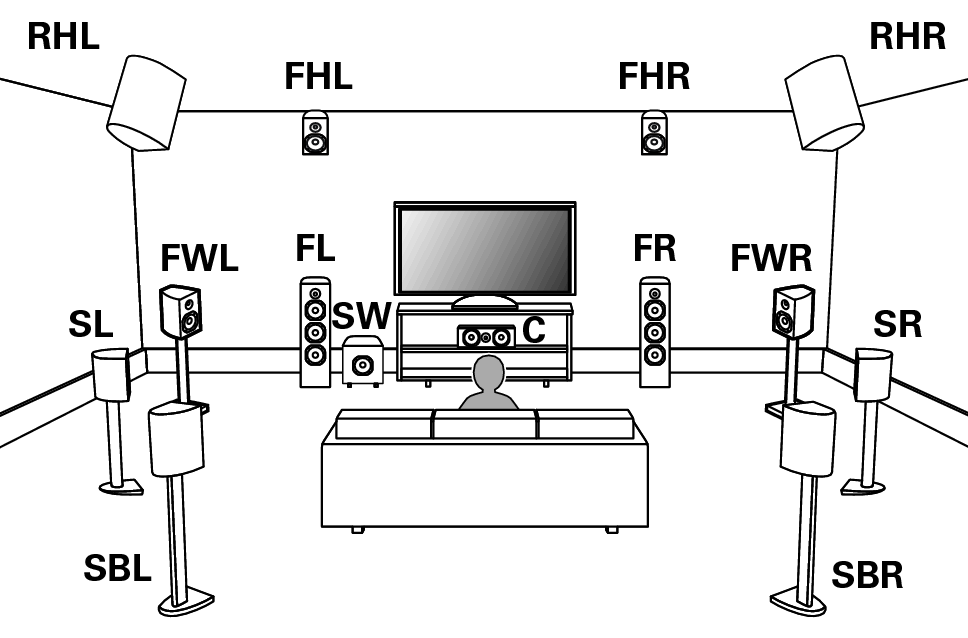

Beispielanordnung bei Verwendung von Surround-Back-Lautsprechern, Front-Wide-Lautsprechern und zwei Paar Height-Lautsprechern

Pict SP Layout 13.1 FH RH FW2

Informationen zu den einzelnen Lautsprecherverbindungen finden Sie unter Anschließen eines LeistungsverstärkersLink.

Stellen Sie Lautsprecherkonfiguration im Menü wie folgt ein. Link

Center: Ja

Surround: Ja

Surround Back: 2 Lautsprecher

Front Wide: Ja

Height-Lautsprecher: 4 Lautsprecher

Front Layout: Front Height

Rear Layout: Rear Height

Subwoofer: 1 Lautsprecher

Beispielanordnung bei Verwendung von Surround-Back-Lautsprechern und drei Paar Height-Lautsprechern

Pict SP Layout 13.1 FH RH TM2

Informationen zu den einzelnen Lautsprecherverbindungen finden Sie unter Anschließen eines LeistungsverstärkersLink.

Stellen Sie Lautsprecherkonfiguration im Menü wie folgt ein. Link

Center: Ja

Surround: Ja

Surround Back: 2 Lautsprecher

Height-Lautsprecher: 6 Lautsprecher

Front Layout: Front Height

Middle Layout: Top Middle

Rear Layout: Rear Height

Subwoofer: 1 Lautsprecher

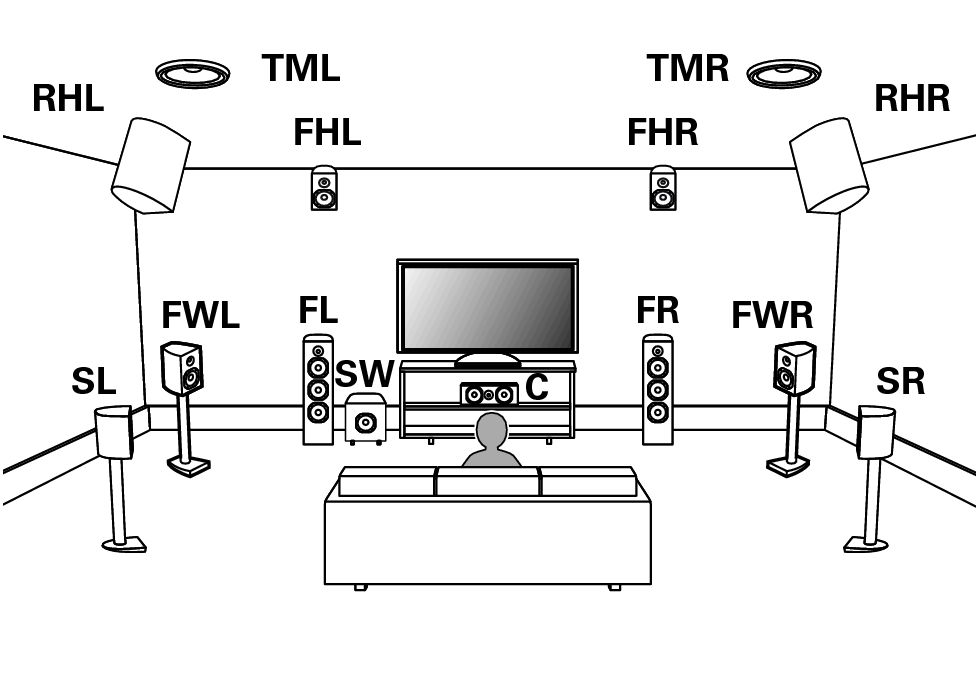

Beispielanordnung bei Verwendung von Front-Wide-Lautsprechern und drei Paar Height-Lautsprechern

Pict SP Layout 13.1 FW RH TM1

Informationen zu den einzelnen Lautsprecherverbindungen finden Sie unter Anschließen eines LeistungsverstärkersLink.

Stellen Sie Lautsprecherkonfiguration im Menü wie folgt ein. Link

Center: Ja

Surround: Ja

Front Wide: Ja

Height-Lautsprecher: 6 Lautsprecher

Front Layout: Front Height

Middle Layout: Top Middle

Rear Layout: Rear Height

Subwoofer: 1 Lautsprecher

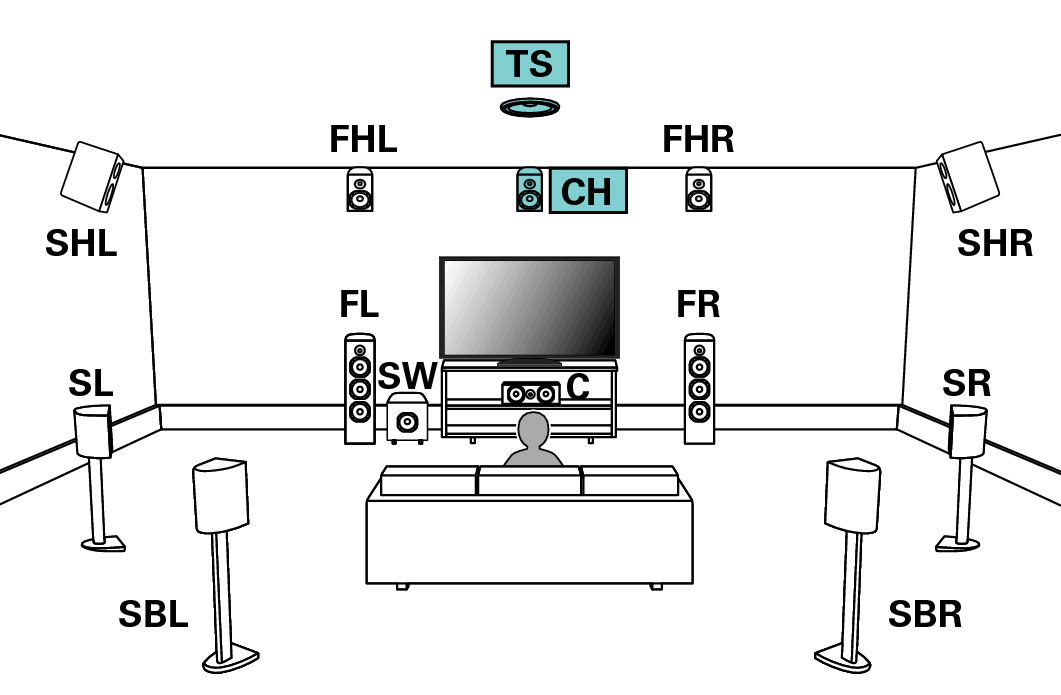

Beispielanordnung für das Auro-3D 13.1-Kanal-System

Diese Lautsprecherkonfiguration ist für die Auro-3D-Wiedergabe optimiert.

Pict SP Layout 13.1 Auro2

Informationen zu den einzelnen Lautsprecherverbindungen finden Sie unter Anschließen eines LeistungsverstärkersLink.

Stellen Sie Lautsprecherkonfiguration im Menü wie folgt ein. Link

Center: Ja

Surround: Ja

Surround Back: 2 Lautsprecher

Height-Lautsprecher: 6 Lautsprecher

Front Layout: Front Height

Middle Layout: Surround Height

Rear Layout: Nein

TS/CH: TS/CH

Subwoofer: 1 Lautsprecher

Conne SP 13.1_Auro AV10

Wenn Sie zwei Paar Height-Lautsprecher mit einem Center-Height- und einem Top-Surround-Lautsprecher verwenden möchten, schließen Sie den Center-Height- und den Top-Surround-Lautsprecher an den HEIGHT 3-Anschluss an.

Um den optimalen Auro-3D-Klang zu erzielen, wird die Verwendung von Surround-Height-Lautsprechern empfohlen. Sie können anstelle von Surround-Height-Lautsprechern jedoch auch Rear-Height-Lautsprecher aus einer Dolby Atmos-Lautsprecherkonfiguration einsetzen.
