Anschluss von 7.1-Kanal-Lautsprechern

Beispielanordnung bei Verwendung von Surround-Back-Lautsprechern

Dieses 7.1-Kanal-Surround-System ist ein 7.1-Kanal-Basissystem.
(Hinzufügen von Surround-Back-Lautsprechern zum 5.1-Kanal-Basissystem)

Pict SP Layout 7.1_SB1

Informationen zu den einzelnen Lautsprecherverbindungen finden Sie unter Anschließen eines LeistungsverstärkersLink.

Stellen Sie Lautsprecherkonfiguration im Menü wie folgt ein. Link

Center: Ja
Surround: Ja
Surround Back: 2 Lautsprecher
Subwoofer: 1 Lautsprecher

Beispielanordnung bei Verwendung von Front-Wide-Lautsprechern

Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Front-Wide-Lautsprecher auf.

Pict SP Layout 7.1 FW1

Informationen zu den einzelnen Lautsprecherverbindungen finden Sie unter Anschließen eines LeistungsverstärkersLink.

Stellen Sie Lautsprecherkonfiguration im Menü wie folgt ein. Link

Center: Ja
Surround: Ja
Front Wide: Ja
Subwoofer: 1 Lautsprecher

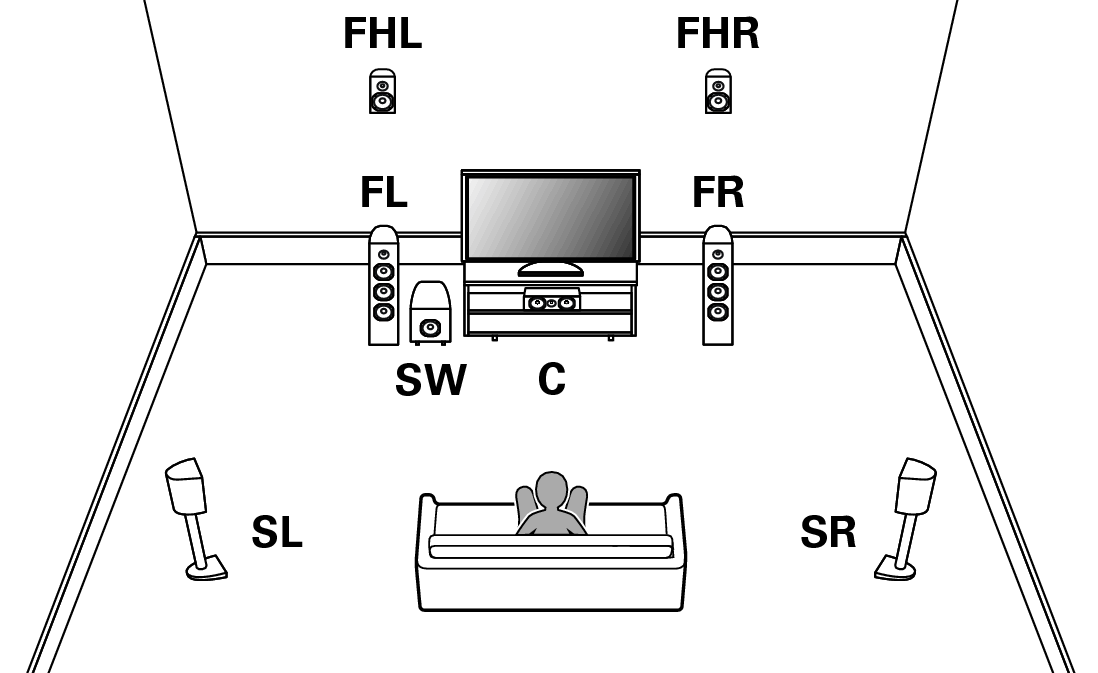

Beispielanordnung bei Verwendung von Height-Lautsprechern

Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Fronthochtöner auf.

Pict SP Layout 7.1 FH1

Informationen zu den einzelnen Lautsprecherverbindungen finden Sie unter Anschließen eines LeistungsverstärkersLink.

Stellen Sie Lautsprecherkonfiguration im Menü wie folgt ein. Link

Center: Ja
Surround: Ja
Height-Lautsprecher: 2 Lautsprecher
Layout: Front Height Flower Mark
Subwoofer: 1 Lautsprecher

Die Front-Height-Lautsprecher können in der Einstellung “Lautsprecherkonfiguration” - “Layout” in andere Höhen-, Decken- oder Dolby Atmos-fähige Lautsprecher geändert werden.
