Anschluss von 11.1-Kanal-Lautsprechern

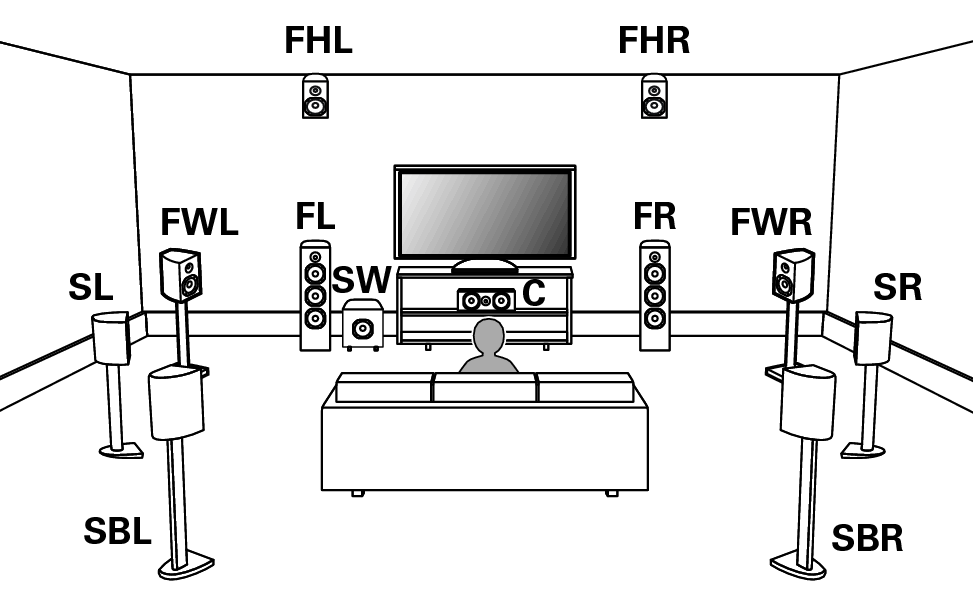

Beispielanordnung bei Verwendung von Surround-Back-Lautsprechern, Front-Wide-Lautsprechern und einem Paar Height-Lautsprecher

Pict SP Layout 11.1 FH FW1

Informationen zu den einzelnen Lautsprecherverbindungen finden Sie unter Anschließen eines LeistungsverstärkersLink.

Stellen Sie Lautsprecherkonfiguration im Menü wie folgt ein. Link

Center: Ja
Surround: Ja
Surround Back: 2 Lautsprecher
Front Wide: Ja
Height-Lautsprecher: 2 Lautsprecher
Layout: Front Height Flower Mark
Subwoofer: 1 Lautsprecher

Die Front-Height-Lautsprecher können in der Einstellung “Lautsprecherkonfiguration” - “Layout” in andere Höhen-, Decken- oder Dolby Atmos-fähige Lautsprecher geändert werden.

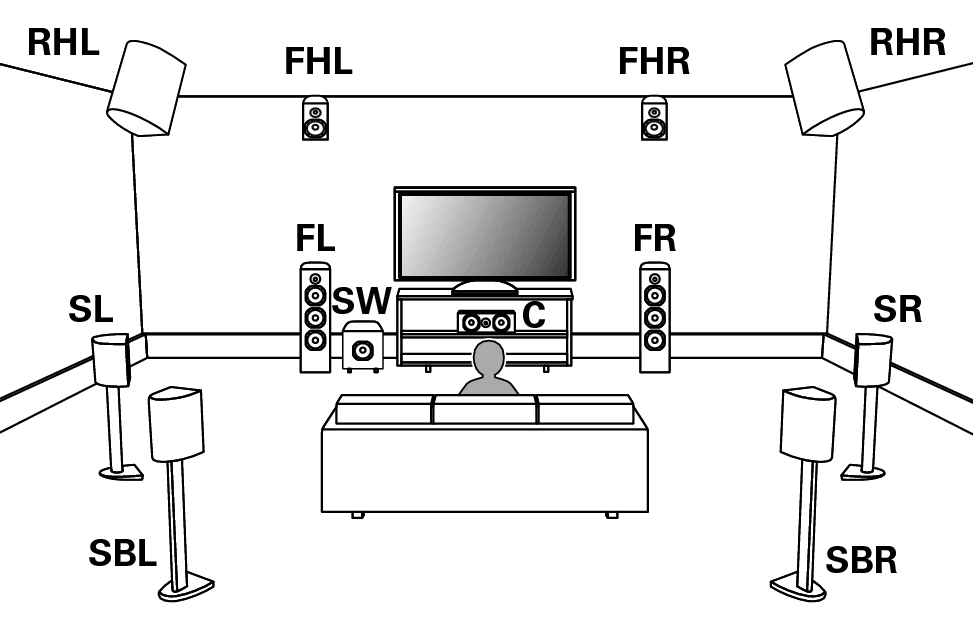

Beispielanordnung bei Verwendung von Surround-Back-Lautsprechern und zwei Paar Height-Lautsprechern

Pict SP Layout 11.1 RH FH1

Informationen zu den einzelnen Lautsprecherverbindungen finden Sie unter Anschließen eines LeistungsverstärkersLink.

Stellen Sie Lautsprecherkonfiguration im Menü wie folgt ein. Link

Center: Ja
Surround: Ja
Surround Back: 2 Lautsprecher
Height-Lautsprecher: 4 Lautsprecher
Front Layout: Front Height Flower Mark
Rear Layout: Rear Height Flower Mark
Subwoofer: 1 Lautsprecher

Die Front-Height-Lautsprecher und Rear-Height-Lautsprecher können in der Einstellung “Lautsprecherkonfiguration” - “Layout” in andere Höhen-, Decken- oder Dolby Atmos-fähige Lautsprecher geändert werden.

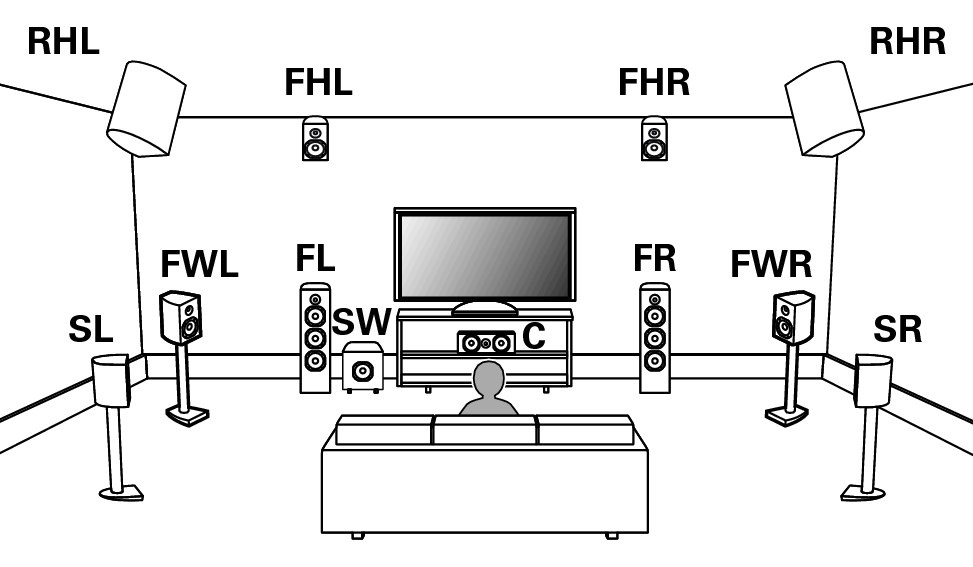

Beispielanordnung bei Verwendung von Front-Wide-Lautsprechern und zwei Paar Height-Lautsprechern

Pict SP Layout 11.1 FH RH FW1

Informationen zu den einzelnen Lautsprecherverbindungen finden Sie unter Anschließen eines LeistungsverstärkersLink.

Stellen Sie Lautsprecherkonfiguration im Menü wie folgt ein. Link

Center: Ja
Surround: Ja
Front Wide: Ja
Height-Lautsprecher: 4 Lautsprecher
Front Layout: Front Height Flower Mark
Rear Layout: Rear Height Flower Mark
Subwoofer: 1 Lautsprecher

Die Front-Height-Lautsprecher und Rear-Height-Lautsprecher können in der Einstellung “Lautsprecherkonfiguration” - “Layout” in andere Höhen-, Decken- oder Dolby Atmos-fähige Lautsprecher geändert werden.

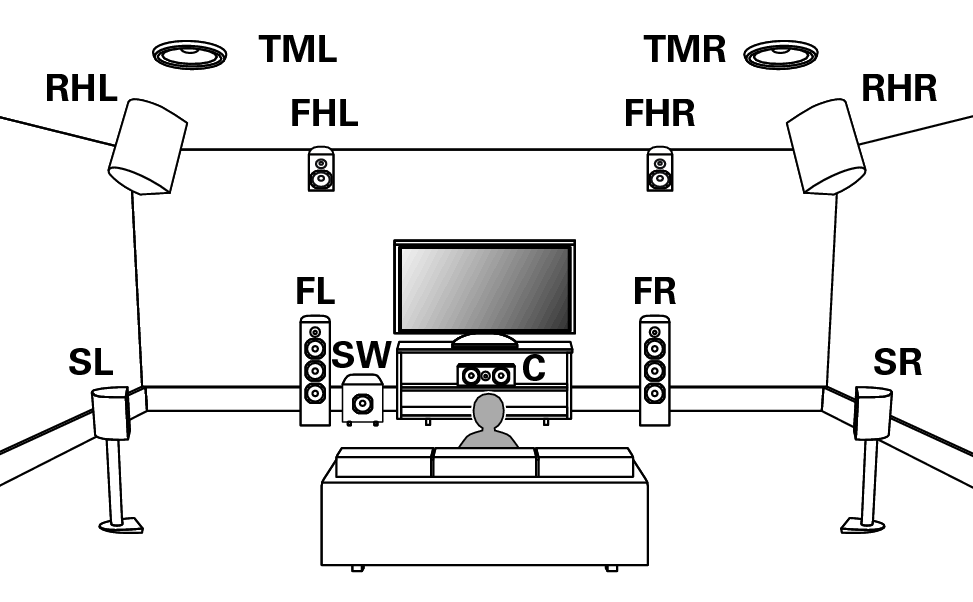

Beispielanordnung bei Verwendung von drei Paar Height-Lautsprechern

Pict SP Layout 11.1 FH RH TM1

Informationen zu den einzelnen Lautsprecherverbindungen finden Sie unter Anschließen eines LeistungsverstärkersLink.

Stellen Sie Lautsprecherkonfiguration im Menü wie folgt ein. Link

Center: Ja
Surround: Ja
Height-Lautsprecher: 6 Lautsprecher
Front Layout: Front Height Flower Mark
Middle Layout: Top Middle Flower Mark
Rear Layout: Rear Height Flower Mark
Subwoofer: 1 Lautsprecher

Die Front-Height-Lautsprecher, Top-Middle-Lautsprecher und Rear-Height-Lautsprecher können in der Einstellung “Lautsprecherkonfiguration” - “Layout” in andere Höhen-, Decken- oder Dolby Atmos-fähige Lautsprecher geändert werden.

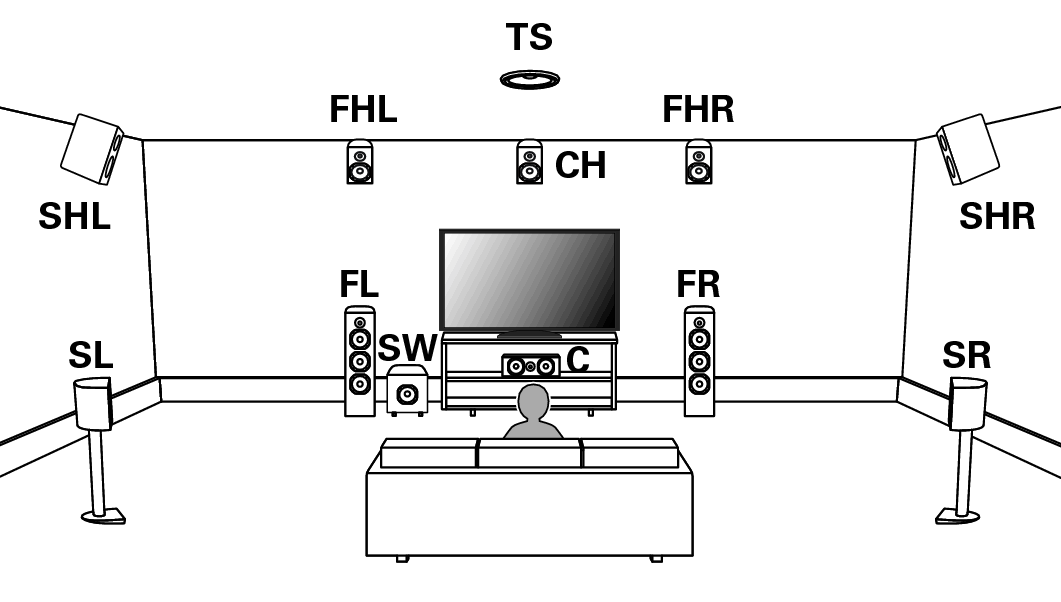

Beispielanordnung für das Auro-3D 11.1-Kanal-System

Diese Lautsprecherkonfiguration ist für die Auro-3D-Wiedergabe optimiert.

Pict SP Layout 11.1 Auro1

Informationen zu den einzelnen Lautsprecherverbindungen finden Sie unter Anschließen eines LeistungsverstärkersLink.

Stellen Sie Lautsprecherkonfiguration im Menü wie folgt ein. Link

Center: Ja
Surround: Ja
Height-Lautsprecher: 6 Lautsprecher
Front Layout: Front Height
Middle Layout: Surround Height
Rear Layout: Nein
TS/CH: TS/CH
Subwoofer: 1 Lautsprecher

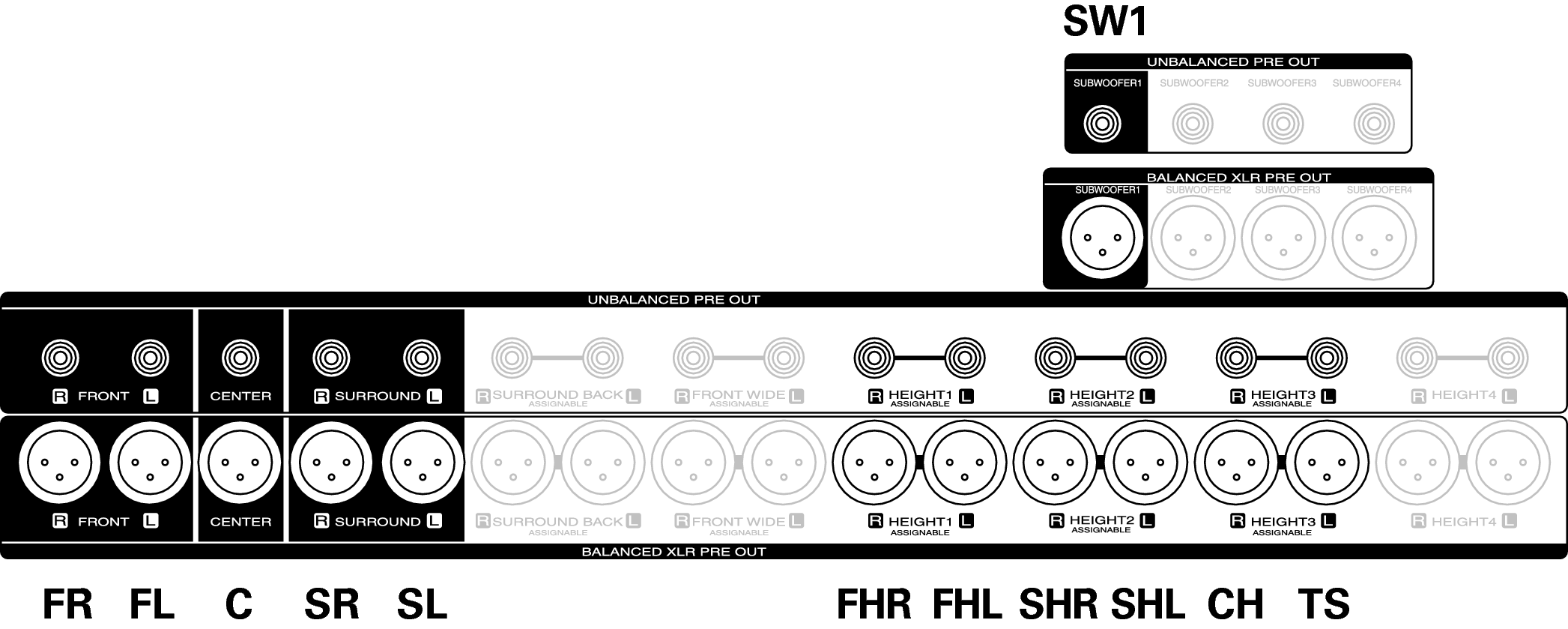

Conne SP 11.1_Auro AV10

Wenn Sie zwei Paar Height-Lautsprecher mit einem Center-Height- und einem Top-Surround-Lautsprecher verwenden möchten, schließen Sie den Center-Height- und den Top-Surround-Lautsprecher an den HEIGHT 3-Anschluss an.

Um den optimalen Auro-3D-Klang zu erzielen, wird die Verwendung von Surround-Height-Lautsprechern empfohlen. Sie können anstelle von Surround-Height-Lautsprechern jedoch auch Rear-Height-Lautsprecher aus einer Dolby Atmos-Lautsprecherkonfiguration einsetzen.
