Anschluss von 15.1-Kanal-Lautsprechern

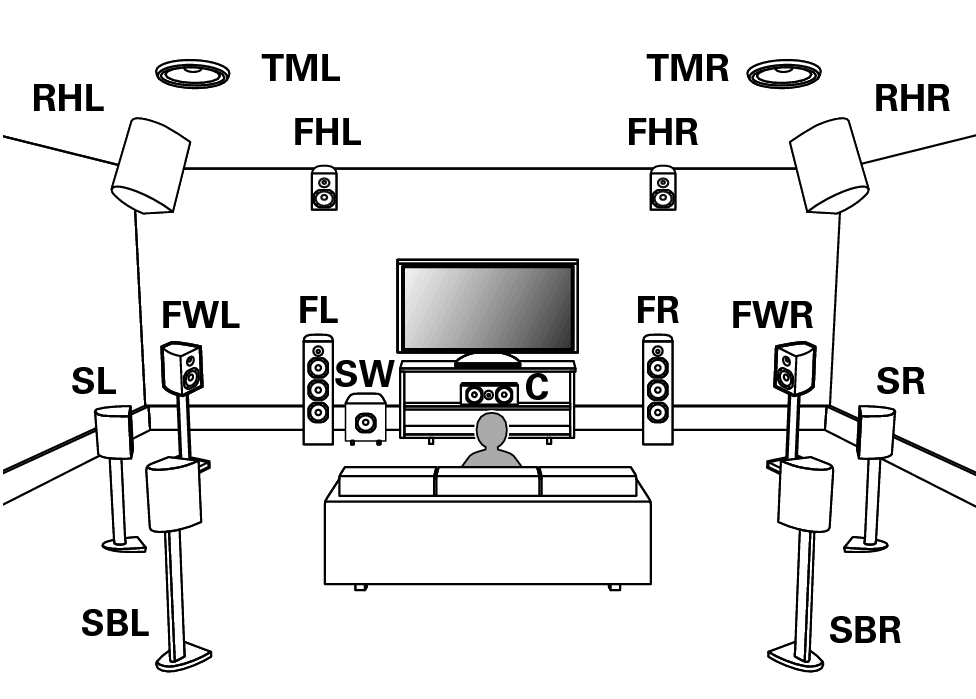

Beispielanordnung bei Verwendung von Surround-Back-Lautsprechern, Front-Wide-Lautsprechern und drei Paar Height-Lautsprechern

Pict SP Layout 15.1_1

Informationen zu den einzelnen Lautsprecherverbindungen finden Sie unter Anschließen eines LeistungsverstärkersLink.

Stellen Sie Lautsprecherkonfiguration im Menü wie folgt ein. Link

Center: Ja
Surround: Ja
Surround Back: 2 Lautsprecher
Front Wide: Ja
Height-Lautsprecher: 6 Lautsprecher
Front Layout: Front Height
Middle Layout: Top Middle
Rear Layout: Rear Height
TS/CH: Nein
Subwoofer: 1 Lautsprecher

Beispielanordnung bei Verwendung von Surround-Back-Lautsprechern und acht Height-Lautsprechern

Am System können bis zu 15.1-Kanal-Lautsprecher angeschlossen werden. Gleichzeitig können bis zu 13.1-Kanäle zur Wiedergabe von Dolby-Atmos und Auro-3D verwendet werden.

Die Top-Middle-Lautsprecher, der Top-Surround-Lautsprecher und der Center-Height-Lautsprecher werden je nach dem wiedergegebenen Audioformat umgeschaltet und wiedergegeben.

Pict SP Layout 15.1_2

Informationen zu den einzelnen Lautsprecherverbindungen finden Sie unter Anschließen eines LeistungsverstärkersLink.

Stellen Sie Lautsprecherkonfiguration im Menü wie folgt ein. Link

Center: Ja
Surround: Ja
Surround Back: 2 Lautsprecher
Front Wide: Nein
Height-Lautsprecher: 8 Lautsprecher
Front Layout: Front Height
Middle Layout: Top Middle
Rear Layout: Rear Height
TS/CH: TS/CH
Subwoofer: 1 Lautsprecher
