Anschluss von 9.1-Kanal-Lautsprechern

Beispielanordnung bei Verwendung von Surround-Back- und Front-Wide-Lautsprechern

Pict SP Layout 9.1 SB FW1

Informationen zu den einzelnen Lautsprecherverbindungen finden Sie unter Anschließen eines LeistungsverstärkersLink.

Stellen Sie Lautsprecherkonfiguration im Menü wie folgt ein. Link

Center: Ja
Surround: Ja
Surround Back: 2 Lautsprecher
Front Wide: Ja
Subwoofer: 1 Lautsprecher

Beispielanordnung bei Verwendung von Surround-Back-Lautsprechern und einem Paar Height-Lautsprecher

Pict SP Layout 9.1 FH1

Informationen zu den einzelnen Lautsprecherverbindungen finden Sie unter Anschließen eines LeistungsverstärkersLink.

Stellen Sie Lautsprecherkonfiguration im Menü wie folgt ein. Link

Center: Ja
Surround: Ja
Surround Back: 2 Lautsprecher
Height-Lautsprecher: 2 Lautsprecher
Layout: Front Height Flower Mark
Subwoofer: 1 Lautsprecher

Die Front-Height-Lautsprecher können in der Einstellung “Lautsprecherkonfiguration” - “Layout” in andere Höhen-, Decken- oder Dolby Atmos-fähige Lautsprecher geändert werden.

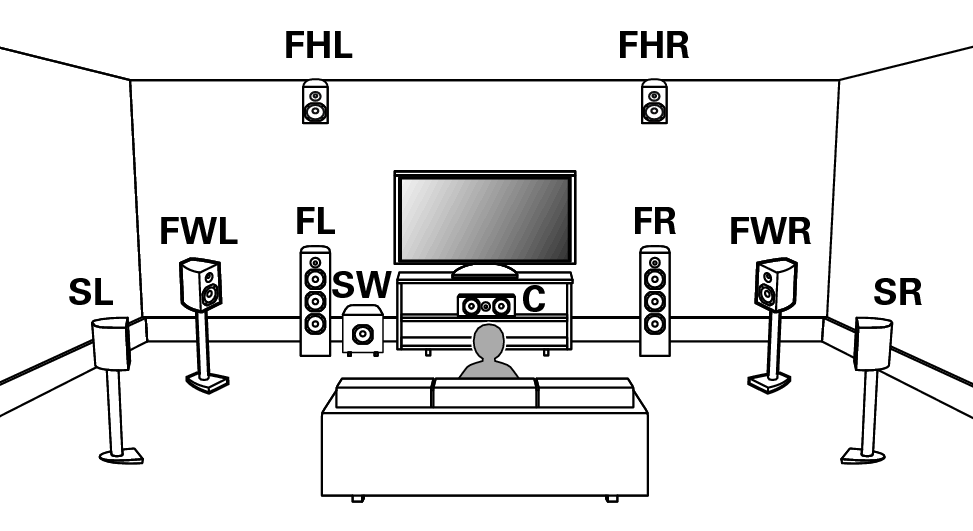

Beispielanordnung bei Verwendung von Front-Wide-Lautsprechern und einem Paar Height-Lautsprecher

Pict SP Layout 9.1 FW FH1

Informationen zu den einzelnen Lautsprecherverbindungen finden Sie unter Anschließen eines LeistungsverstärkersLink.

Stellen Sie Lautsprecherkonfiguration im Menü wie folgt ein. Link

Center: Ja
Surround: Ja
Front Wide: Ja
Height-Lautsprecher: 2 Lautsprecher
Layout: Front Height Flower Mark
Subwoofer: 1 Lautsprecher

Die Front-Height-Lautsprecher können in der Einstellung “Lautsprecherkonfiguration” - “Layout” in andere Höhen-, Decken- oder Dolby Atmos-fähige Lautsprecher geändert werden.

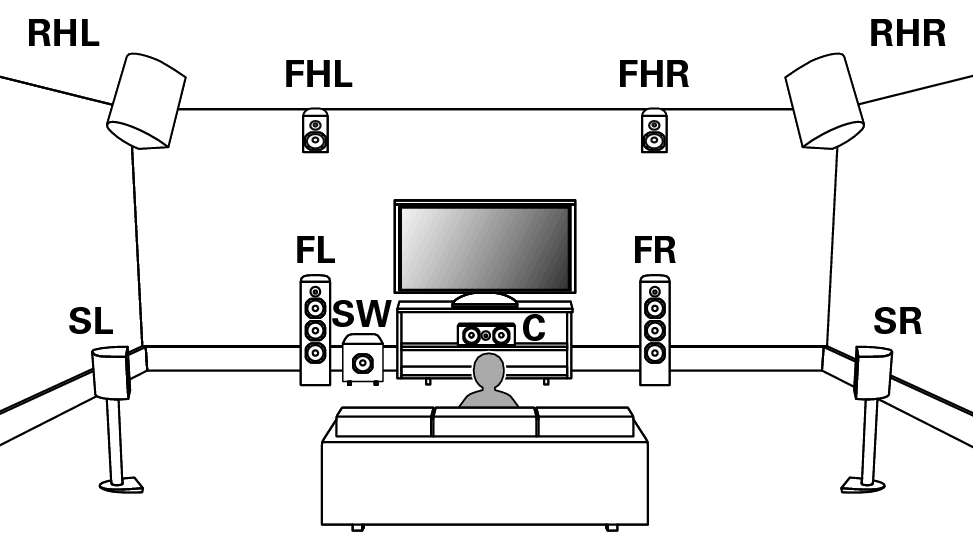

Beispielanordnung bei Verwendung von zwei Paar Height-Lautsprechern

Pict SP Layout 9.1 RH FH1

Informationen zu den einzelnen Lautsprecherverbindungen finden Sie unter Anschließen eines LeistungsverstärkersLink.

Stellen Sie Lautsprecherkonfiguration im Menü wie folgt ein. Link

Center: Ja
Surround: Ja
Height-Lautsprecher: 4 Lautsprecher
Front Layout: Front Height Flower Mark
Rear Layout: Rear Height Flower Mark
Subwoofer: 1 Lautsprecher

Die Front-Height-Lautsprecher und Rear-Height-Lautsprecher können in der Einstellung “Lautsprecherkonfiguration” - “Layout” in andere Höhen-, Decken- oder Dolby Atmos-fähige Lautsprecher geändert werden.
