Anschluss von 17.1-Kanal-Lautsprechern

Am System können bis zu 17.1-Kanal-Lautsprecher angeschlossen werden. Gleichzeitig können bis zu 15.1-Kanäle zur Wiedergabe von Dolby Atmos und bis zu 13.1-Kanäle zur Wiedergabe von Auro-3D verwendet werden.

Die Top-Middle-Lautsprecher, der Top-Surround-Lautsprecher und der Center-Height-Lautsprecher werden je nach dem wiedergegebenen Audioformat umgeschaltet und wiedergegeben.

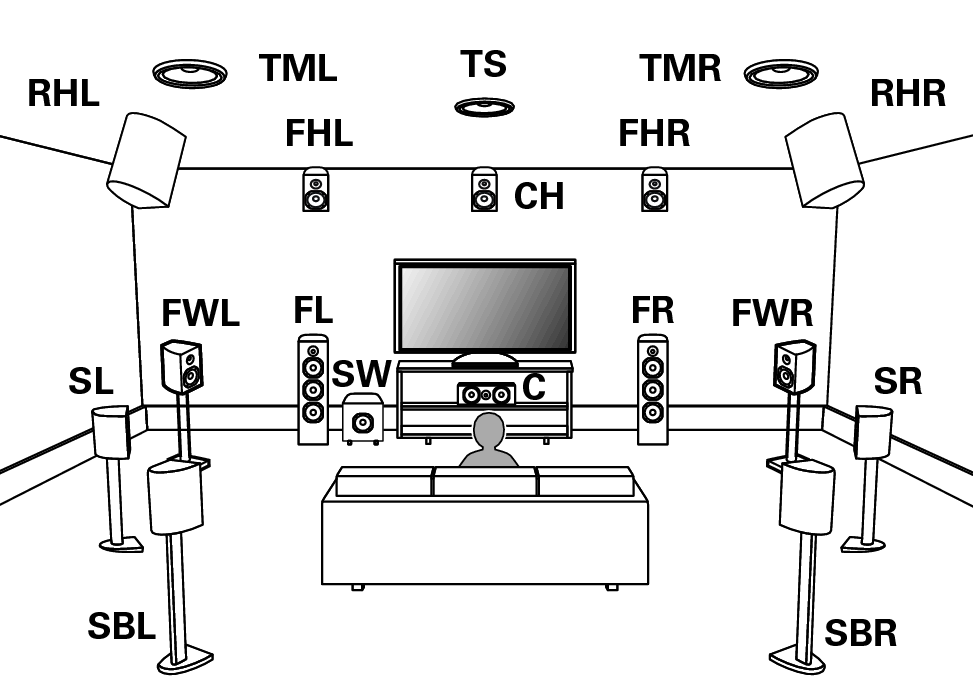

Pict SP Layout 17.1

Informationen zu den einzelnen Lautsprecherverbindungen finden Sie unter Anschließen eines LeistungsverstärkersLink.

Stellen Sie Lautsprecherkonfiguration im Menü wie folgt ein. Link

Center: Ja

Surround: Ja

Surround Back: 2 Lautsprecher

Front Wide: Ja

Height-Lautsprecher: 8 Lautsprecher

Front Layout: Front Height

Middle Layout: Top Middle

Rear Layout: Rear Height

TS/CH: TS/CH

Subwoofer: 1 Lautsprecher
