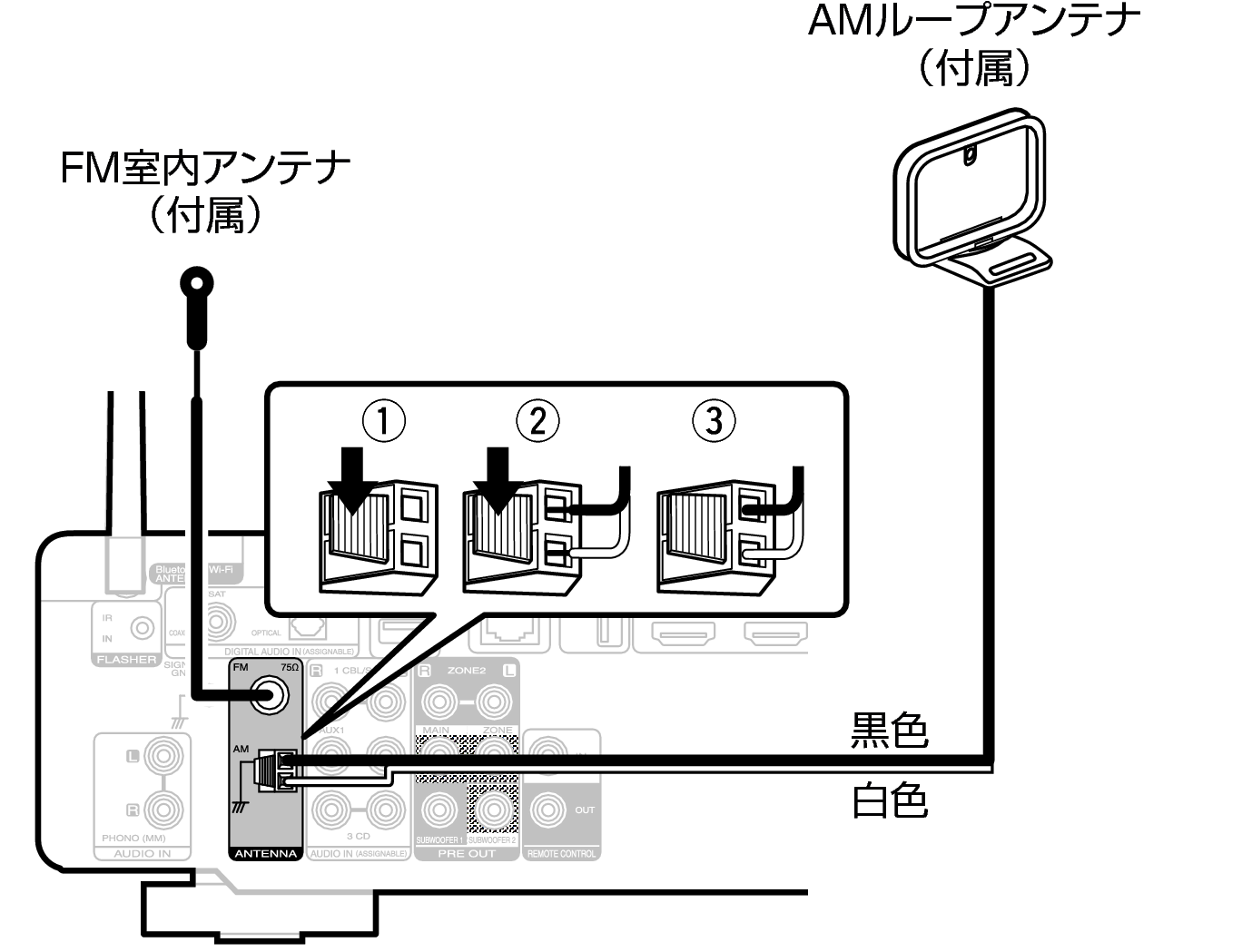

FMアンテナやAMループアンテナを接続する

本機にアンテナを接続してから放送を受信して、ノイズが最も少なく受信できるアンテナの位置をさがします。アンテナをその場所に接着テープなどで固定してください。（FM放送またはAM放送を聴くこちら）

放送を良好に受信できない場合は、屋外アンテナの設置をおすすめします。詳しくは、お買い上げの販売店にお問い合わせください。

ご注意

AMループアンテナ線がリアパネルやねじに接触していないか確認してください。

Conne ANT S70sU

AMループアンテナの使いかた

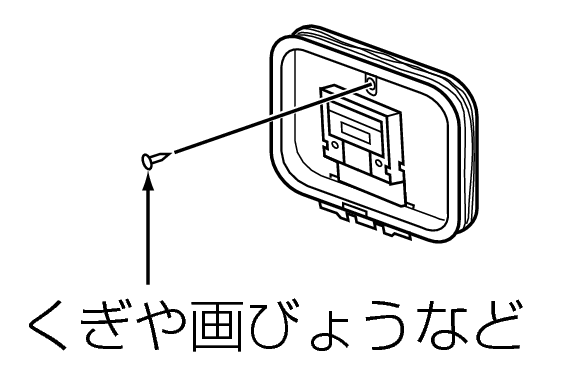

壁に掛けて使う

組み立てずにそのままお使いください。

Conne AM antenna1

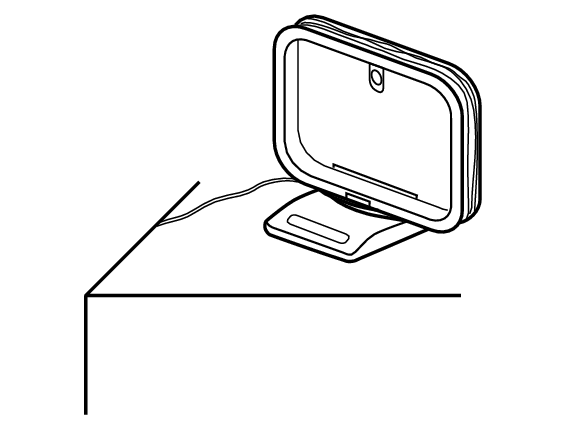

置いて使う

図のように組み立ててお使いください。

組み立てかたは、「AMループアンテナの組み立てかた」をご覧ください。

Conne AM antenna2

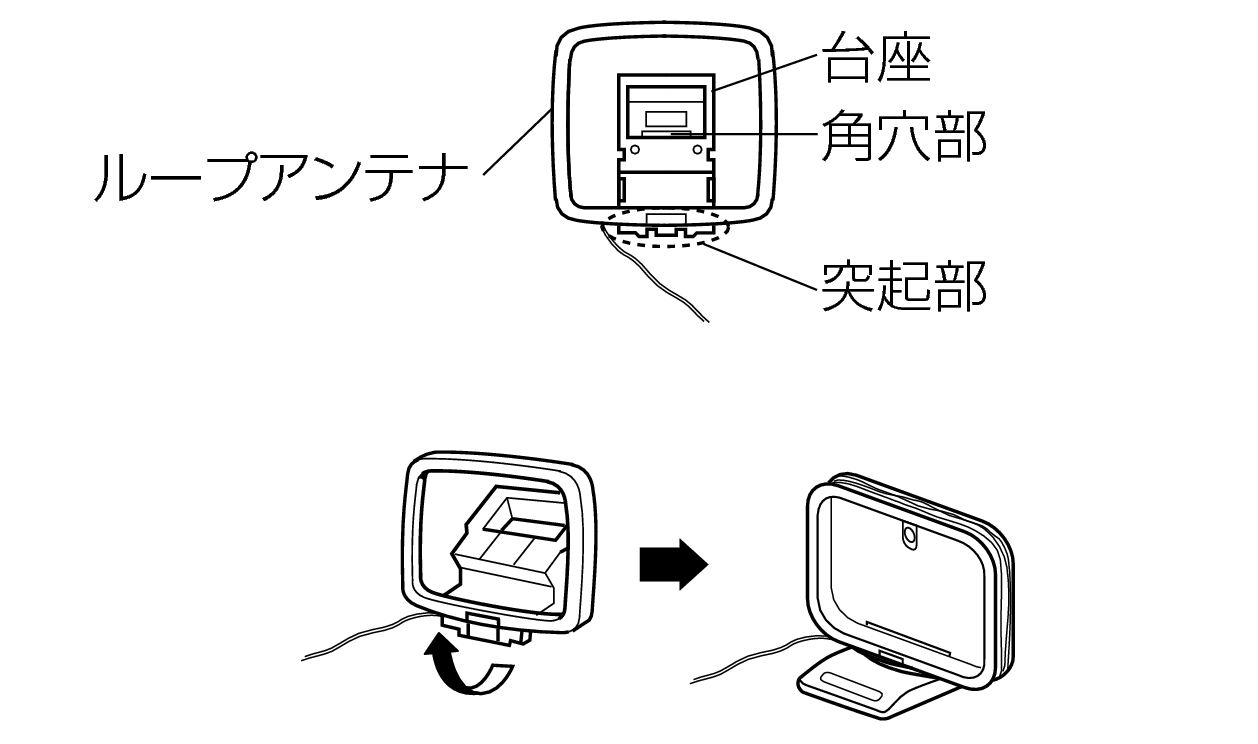

AMループアンテナの組み立てかた

台座部をループアンテナの後ろから、ループアンテナの下を通して、手前に曲げる。
突起部を台座の角穴部に、差し込む。
Conne AM antenna
