再生のしかた

スピーカーを接続する前に

ご注意

スピーカーを接続する前に、本機の電源プラグをコンセントから抜いてください。また、サブウーハーの電源を切ってください。

スピーカーケーブルの芯線が、スピーカー端子からはみ出さないように接続してください。芯線がリアパネルやねじに接触したり、+側と-側が接触したりすると、保護回路が動作します。(保護回路こちら

通電中は、絶対にスピーカー端子に触れないでください。 感電する場合があります。 ただし、“セットアップアシスタント”(別冊の“かんたんスタートガイド”の8ページ)メニューを操作中は“セットアップアシスタント”メニューの指示に従って接続してください。 (“セットアップアシスタント”メニューを操作中、スピーカー端子は通電しません。)

スピーカーはインピーダンスが4~16Ωのものを使用してください。

ご注意

インピーダンスが4~6Ωのスピーカーをご使用になる場合は、次の設定をおこなってください。

本機の電源が入っているときに、ディスプレイに“SPECIAL MODE”と表示されるまで本体の Power Button を長押しする。
本体の入力ソース選択つまみ(INPUT)を回して、“5Special Settings”を選んでから Power Button を押す。

ディスプレイに“4K/8K Format <Enh>”を表示します。

本体の入力ソース選択つまみ(INPUT)を回して、“Sp.Imp. <8ohrm>”を選ぶ。
本体のスピーカー切り替えつまみ(SPEAKERS)を回して、インピーダンスを選ぶ。

8ohms
(お買い上げ時の設定):

接続されたすべてのスピーカーのインピーダンスが8Ω以上のときに選択します。

6ohms:

接続されたスピーカーのインピーダンスが6Ωのときに選択します。

4ohms:

接続されたスピーカーのインピーダンスが4Ωのときに選択します。

本体の Power Button を押して、設定を確定する。

スピーカーケーブルを接続する

本機と接続するスピーカーの左チャンネル(L)、右チャンネル(R)、+(赤)、-(黒)をよく確認して、同じ極性を接続してください。

スピーカーケーブル先端の被覆を10mm程度はがし、芯線をしっかりよじるか、端末処理をおこなう。
Connection-spCable1
スピーカー端子を左に回してゆるめる。
Connection-spCable2
スピーカーケーブルの芯線をスピーカー端子の根元に差し込む。
Connection-spCable3
スピーカー端子を右に回して締める。
Connection-spCable4

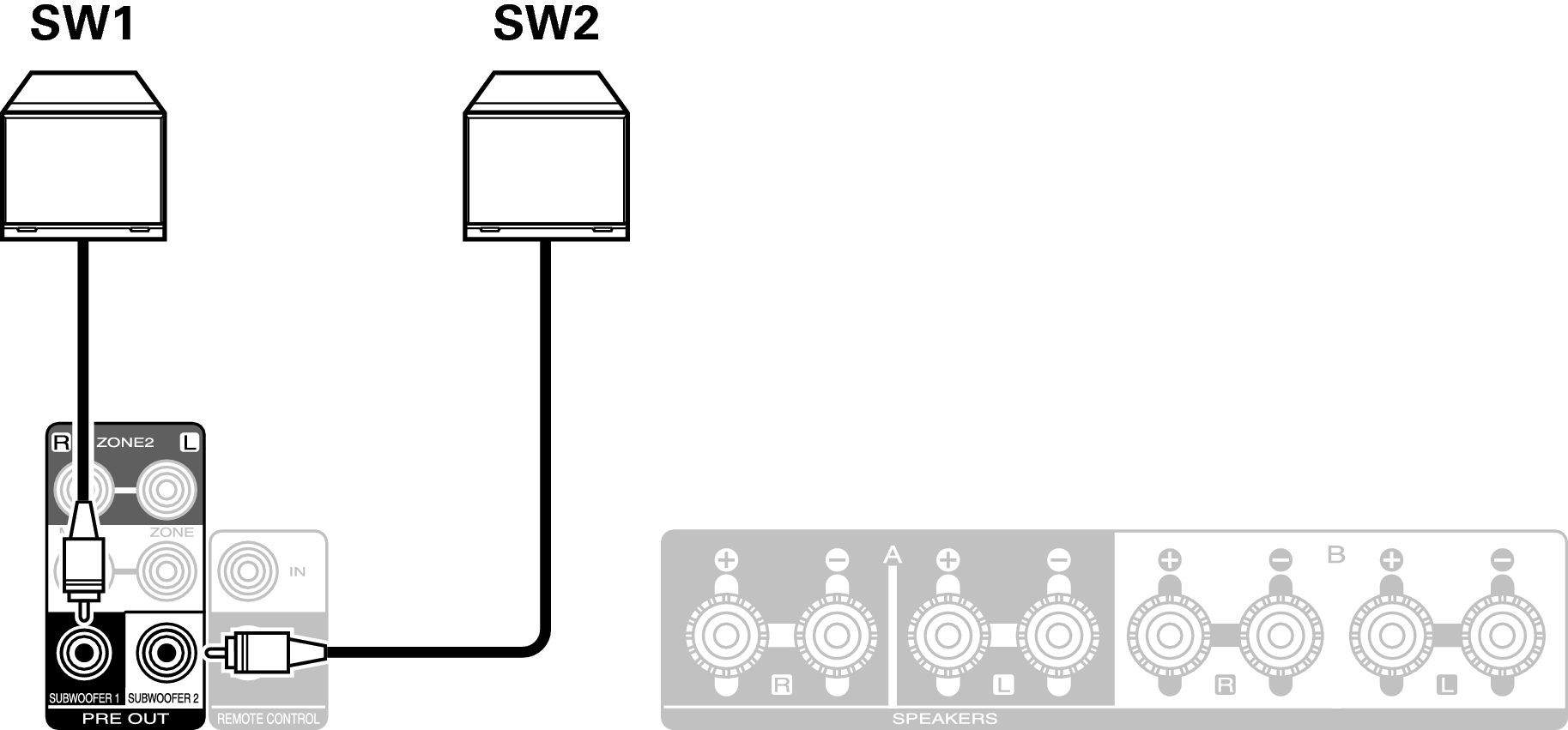

サブウーハーを接続する

サブウーハーケーブルを使用して、サブウーハーと接続します。本機にはサブウーハーを2台接続できます。

それぞれのサブウーハー端子からは、同じ信号を出力します。

Conne SW2 S70sU
