DC OUT插孔

连接配备DC IN插孔的设备时，可通过本机的联动操作控制相连设备的电源开启/待机。

每个插孔最大12V DC/100mA（总计300mA）的数字信号将会从DC OUT 插孔输出。

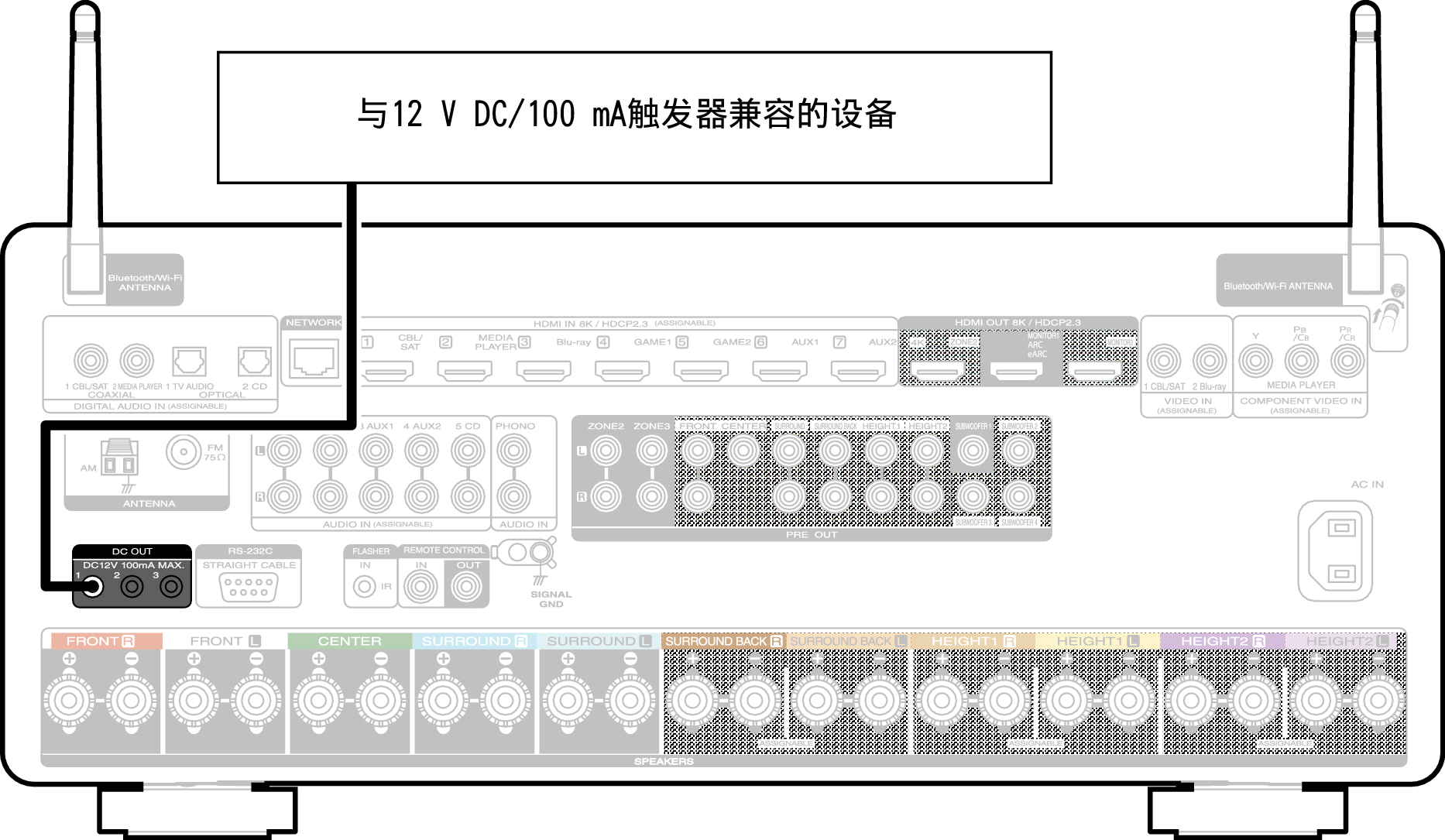

Conne DC OUT C40
注

如果相连设备的允许触发器输入电平大于12 V DC/100 mA或短路，则无法使用DC OUT插孔。此时，请关闭本机电源并断开连接。
