连接7.1声道扬声器：前置扬声器的双功放连接

此系统播放7.1声道。您可使用前置扬声器的双功放连接。双功放连接是将单独的放大器连接至支持双功放的扬声器的高音端子和低音端子的一种方法。此连接启用后EMF（功率返回而不被输出），以便低音流入高音，而不影响声音质量，从而产生更高的声音质量。

您可连接MAIN ZONE（主区域）多达9声道的扬声器。当您连接8个或更多声道的扬声器时，输出扬声器将自动根据输入信号和声音模式进行切换。

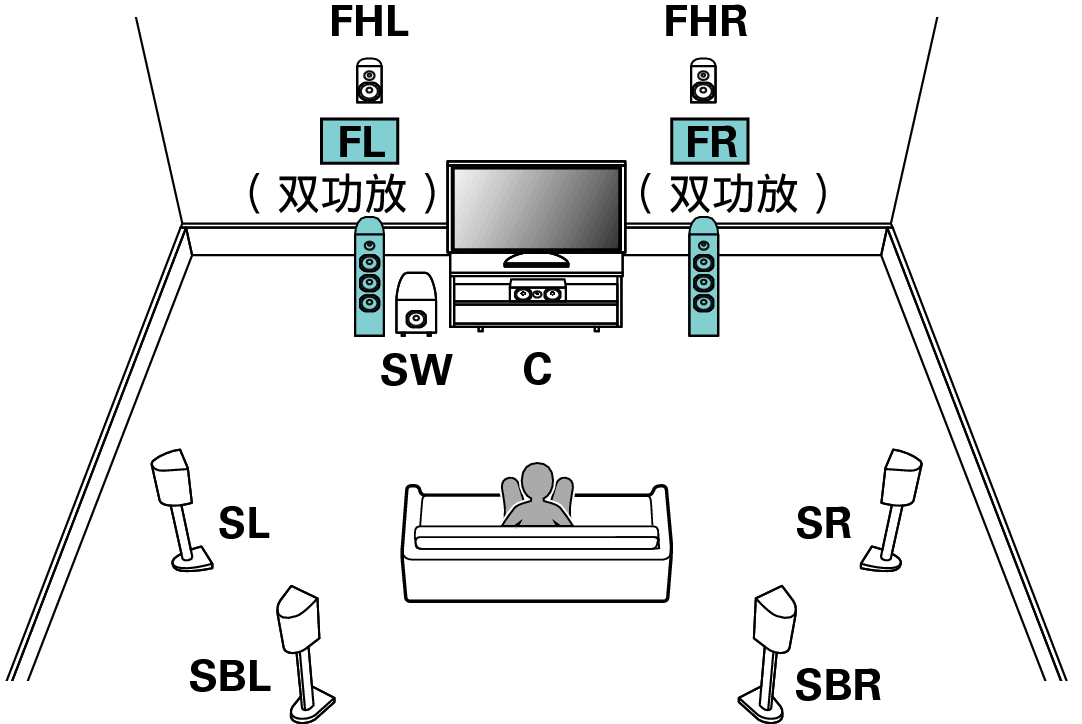

Pict SP Layout 7.1 BiAmp E1C
注

进行双放大器连接时，请务必拆下扬声器的低音和高音端子之间的短接板或短接线。

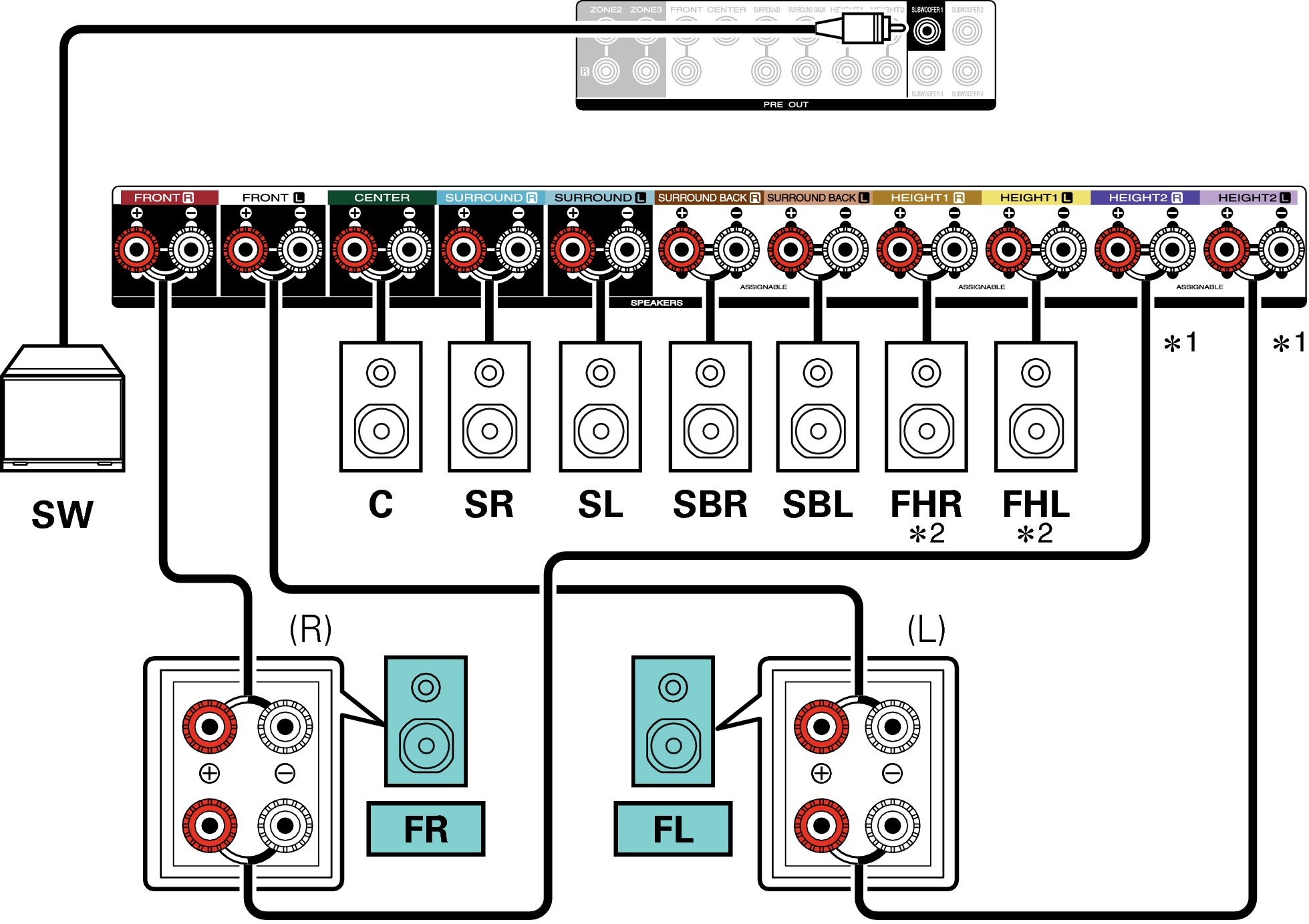

Conne SP 7.1 BiAmp C40U

用于双功放连接到前置扬声器的扬声器端子因MAIN ZONE（主区域）布局的不同而各异。请参阅“扬声器布局” - “双功放”。链接

可以将纵向扬声器、天花板扬声器和Dolby Atmos Enabled扬声器连接至HEIGHT1扬声器端子。请通过菜单中的“扬声器布局”设置要连接的扬声器。链接
