连接外部功率放大器

您可以通过将外部功率放大器连接至PRE OUT端子将本机用作前级放大器。通过对每个声道添加功率放大器，可进一步增强声音的真实性。

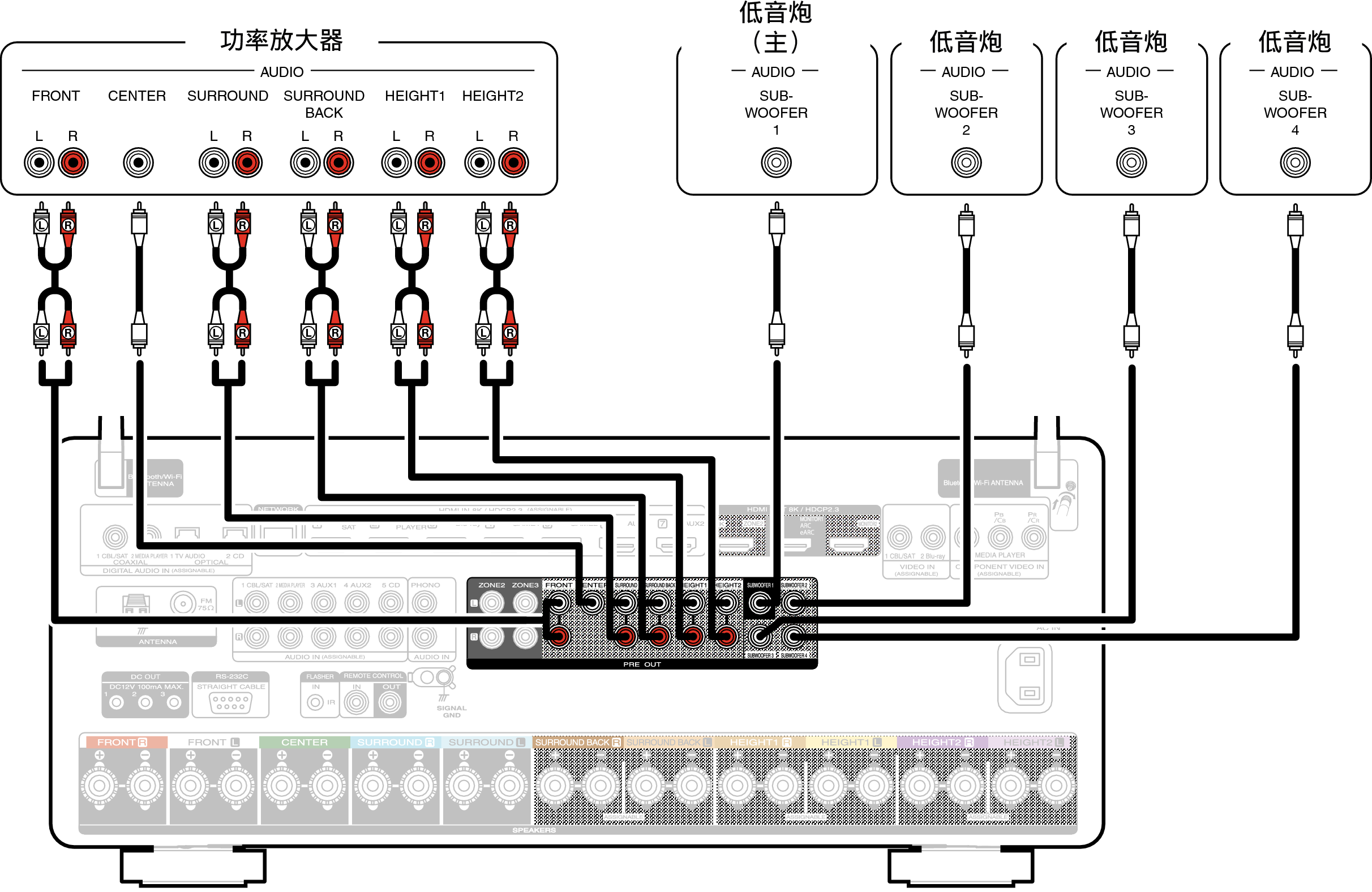

选择要使用的端子并连接设备。

Conne PRE OUT C40U

如果使用外部放大器将所有声道连接至前置输出端子，则将“放大器分配”设置为“前级放大器”。链接
这将停止本机内部功率放大器的工作，从而减少了功率放大器对前级放大器所产生的干扰。

您可以使用“连接”设置单独断开每个声道的内置功率电路，仅将您喜欢的声道用作前级放大器。链接

只使用一个后置环绕扬声器时，请将其连接到左声道（L）端子。

纵向1和纵向2的PRE OUT端子的输出信号根据您使用的纵向/天花板/Dolby Atmos Enabled扬声器组合的不同而各异。有关连接各个纵向/天花板/Dolby Atmos Enabled扬声器的PRE OUT端子，请参阅“扬声器布局” - “布局”或“前方布局/中间布局/后方布局/顶环绕／中增高”链接。
