连接7.1声道扬声器：第二对前置扬声器

此系统根据需要启用前置扬声器A和B之间的播放。

您可连接MAIN ZONE（主区域）多达9声道的扬声器。当您连接8个或更多声道的扬声器时，输出扬声器将自动根据输入信号和声音模式进行切换。

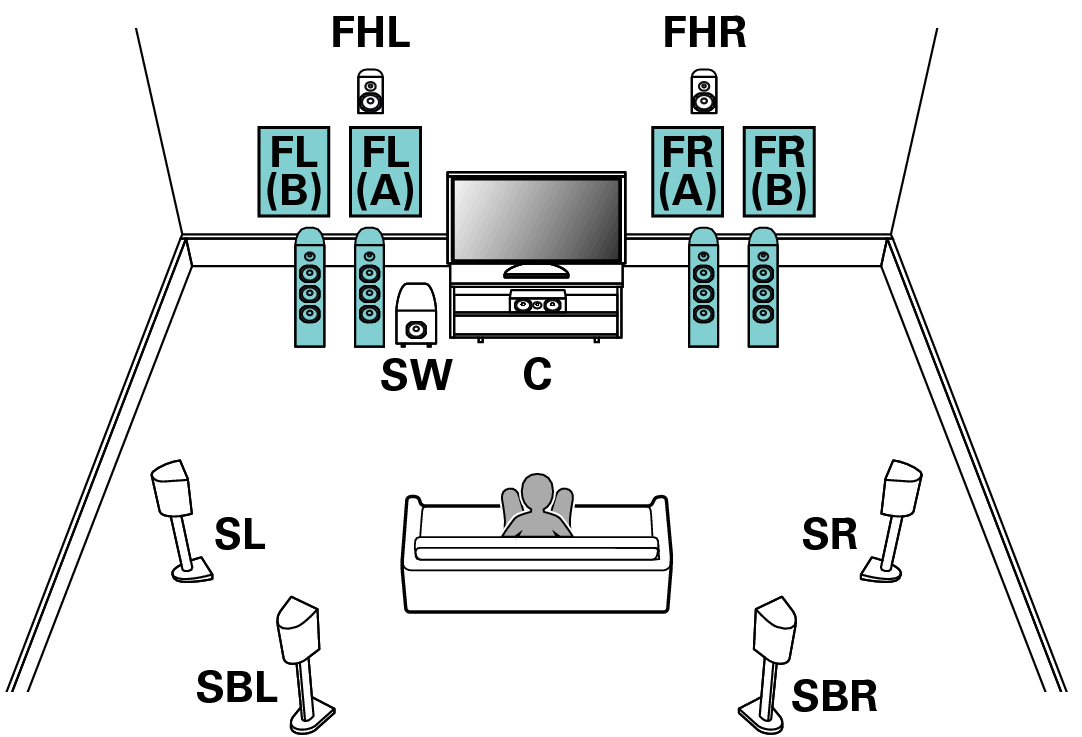

Pict SP Layout 7.1 FB

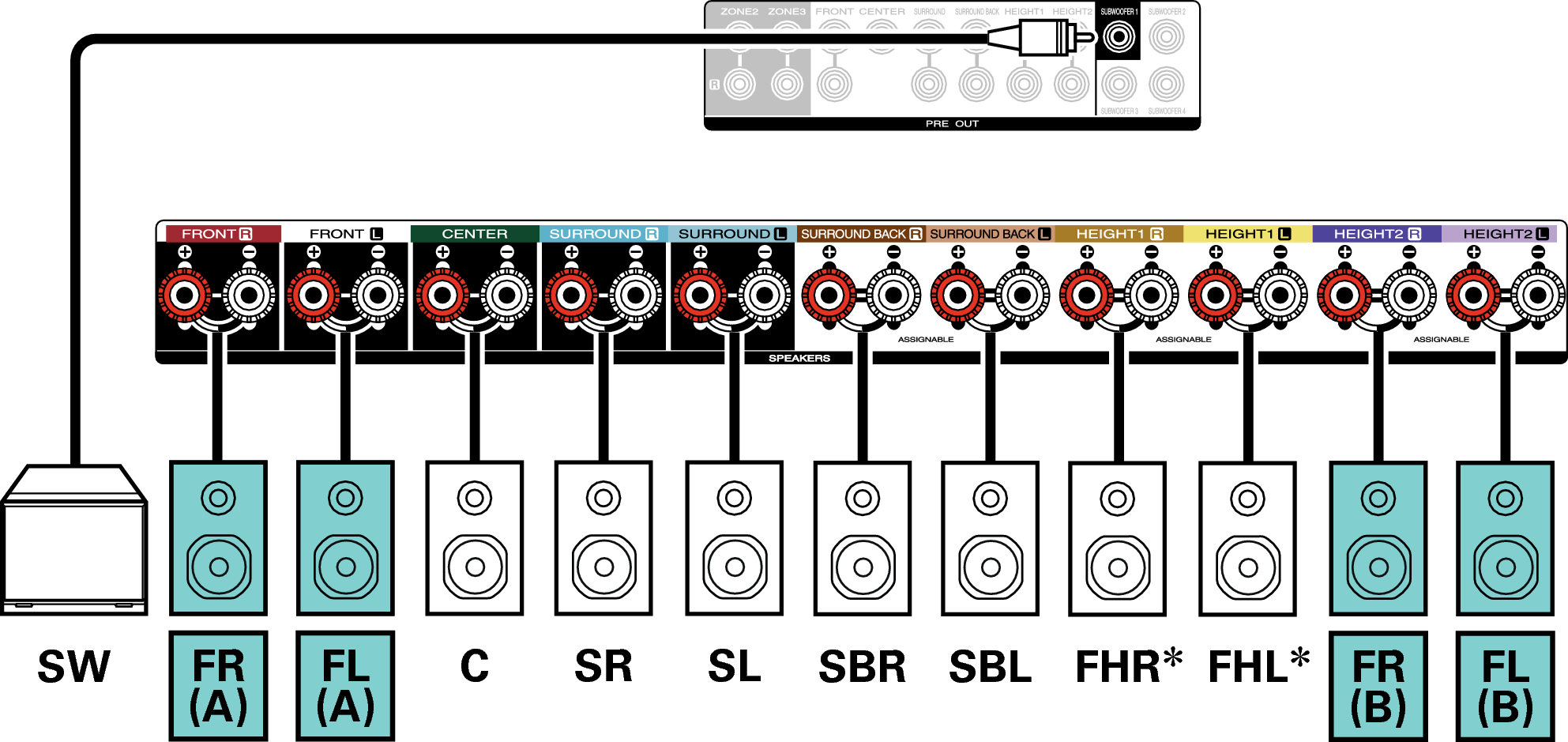

Conne SP 7.1 FB C40U

可以将纵向扬声器、天花板扬声器和Dolby Atmos Enabled扬声器连接至HEIGHT1扬声器端子。请通过菜单中的“扬声器布局”设置要连接的扬声器。链接
