连接7.1声道扬声器

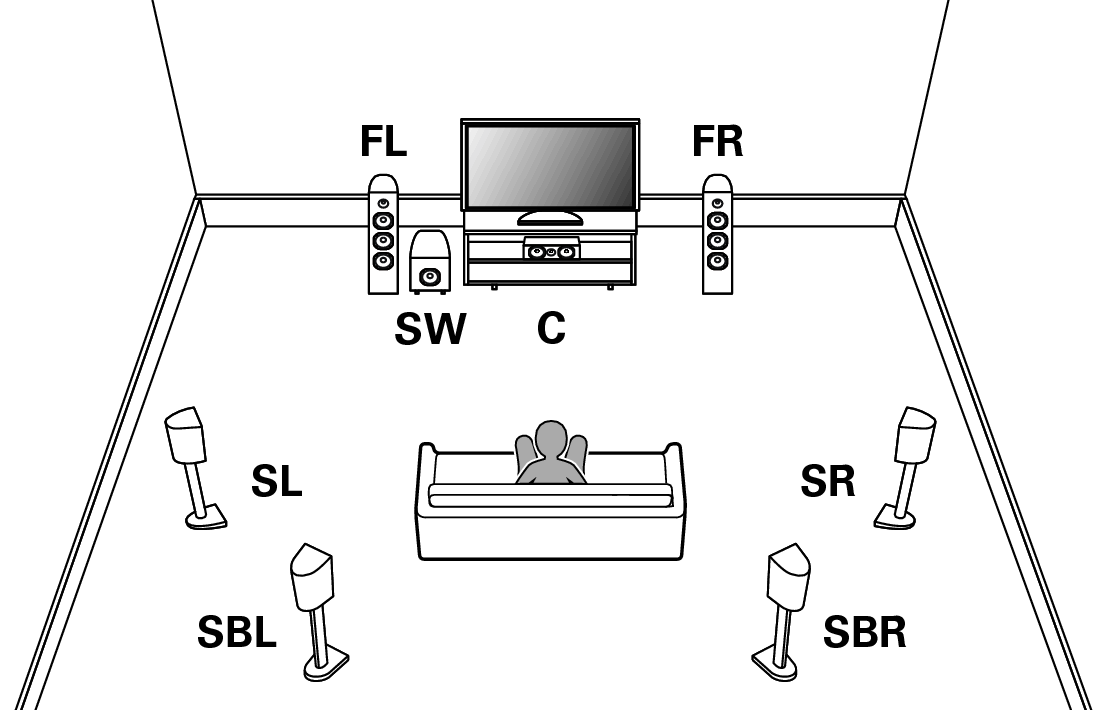

使用后置环绕扬声器时的布局示例

此7.1声道环绕系统是基本的7.1声道系统。
（将后置环绕扬声器添加到基本5.1声道系统）

Pict SP Layout 7.1_SB1

有关各个扬声器的连接，请参阅以下内容。

将扬声器连接到扬声器端子链接

连接外部功率放大器链接

按如下所示在菜单中设置扬声器布局。链接

中置：是
环绕：是
后环绕：2扬声器
低音炮：1扬声器

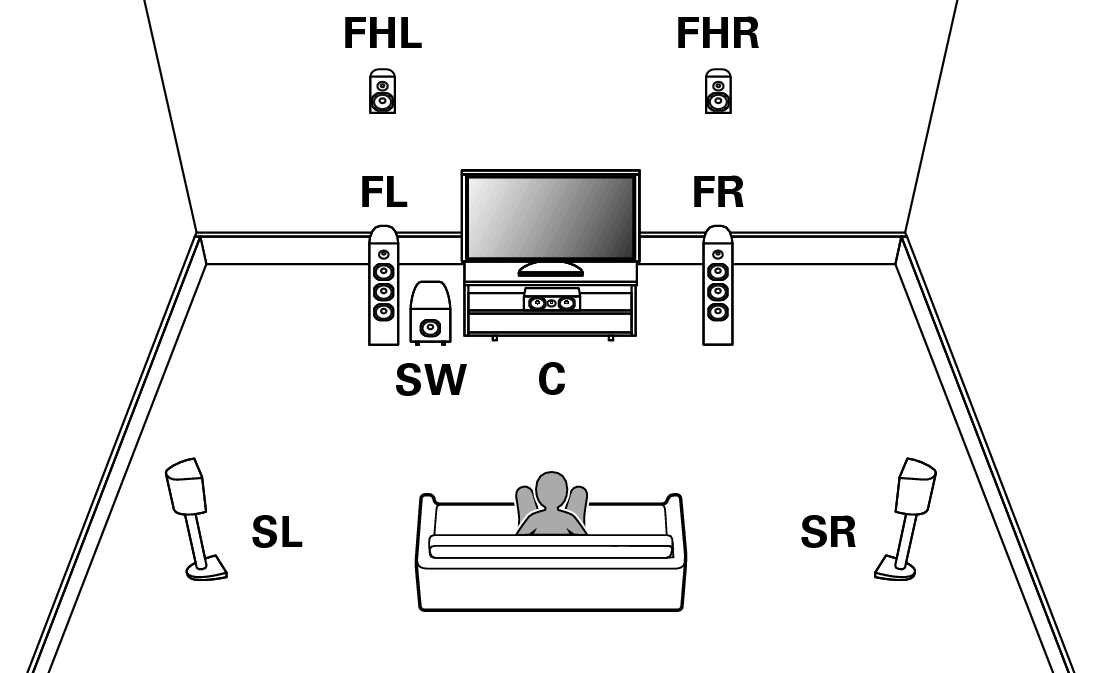

使用纵向扬声器时的布局示例

此7.1声道环绕系统与基本5.1声道系统相同，但具有前置纵向扬声器。

Pict SP Layout 7.1 FH1

有关各个扬声器的连接，请参阅以下内容。

将扬声器连接到扬声器端子链接

连接外部功率放大器链接

按如下所示在菜单中设置扬声器布局。链接

中置：是
环绕：是
增高扬声器：2扬声器
布局：前置增高 Flower Mark
低音炮：1扬声器

在“扬声器布局” - “布局”设置中，可以将前置纵向扬声器更改为其他纵向、天花板或Dolby Atmos Enabled扬声器。
