Styra enheten med webbkontroll

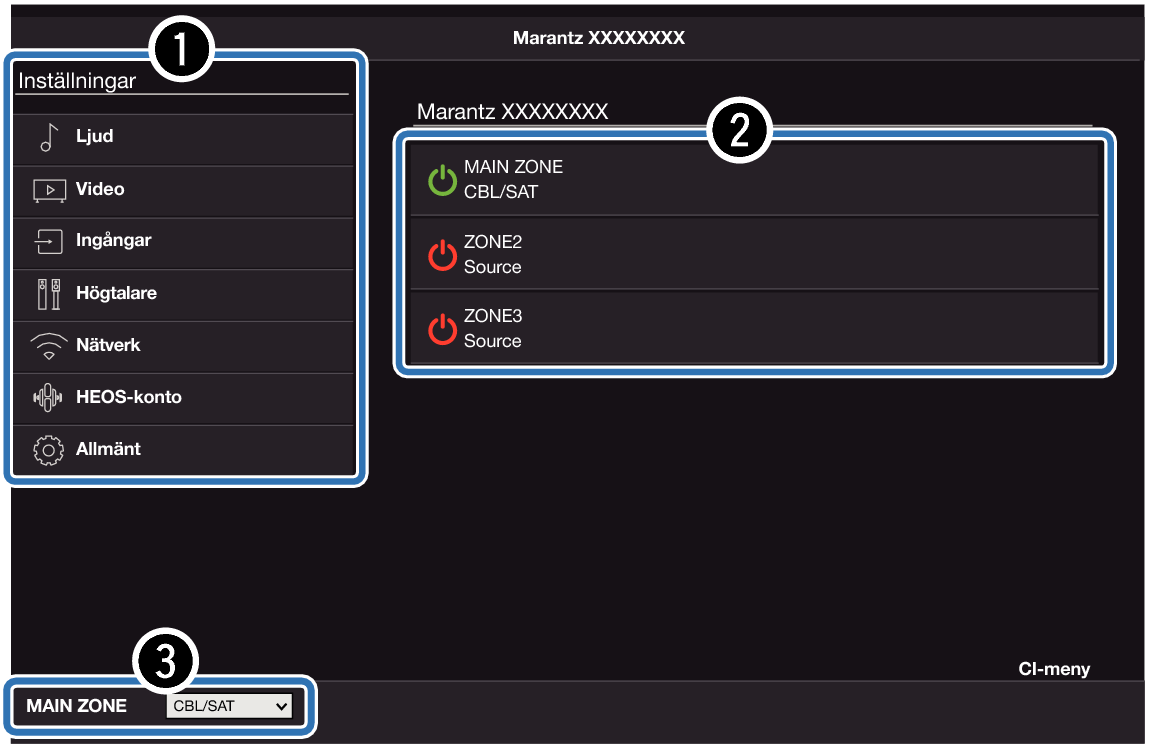

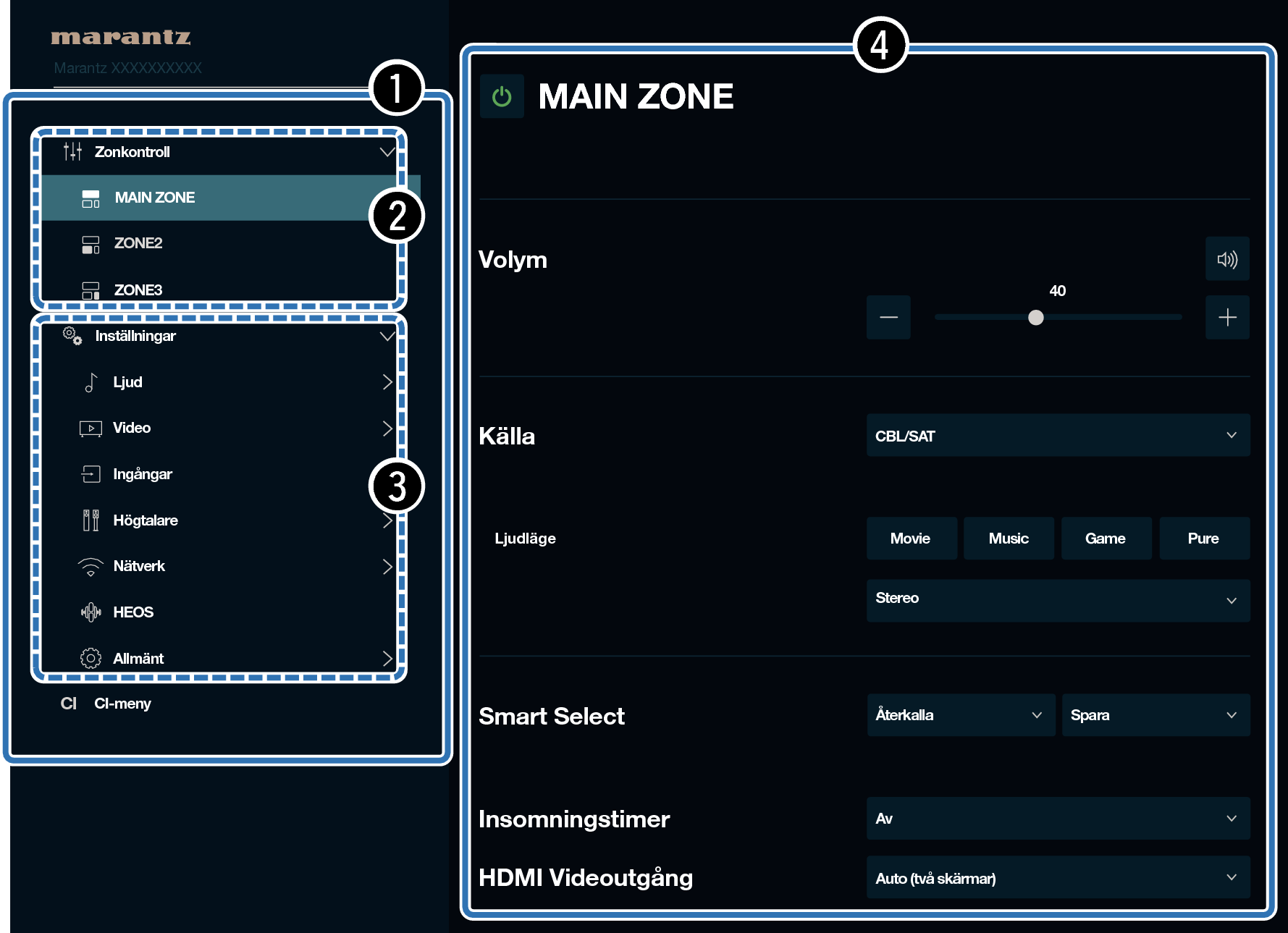

Webbkontrollskärmen har stöd för följande funktioner.

Sidofältsmeny

Välj den zon du vill styra

Inställningsmeny

Inställningar i den valda zonen och menyn i sidofältsmenyn

Webbkontrollskärm
Huvudmeny

Pict Web8 MzZ2Z3v2

Audyssey-konfigurering stöds inte på webbkontrollskärmen. Om du vill göra mätningar ska mätningarna göras från Inställningsmenyn på skärmen.

“CI-meny” innehåller inställningar som används för anpassad installation och ska inte användas vid något annat tillfälle.

Ändra inställningen “Nätverkskontroll” till “Alltid på”. länk

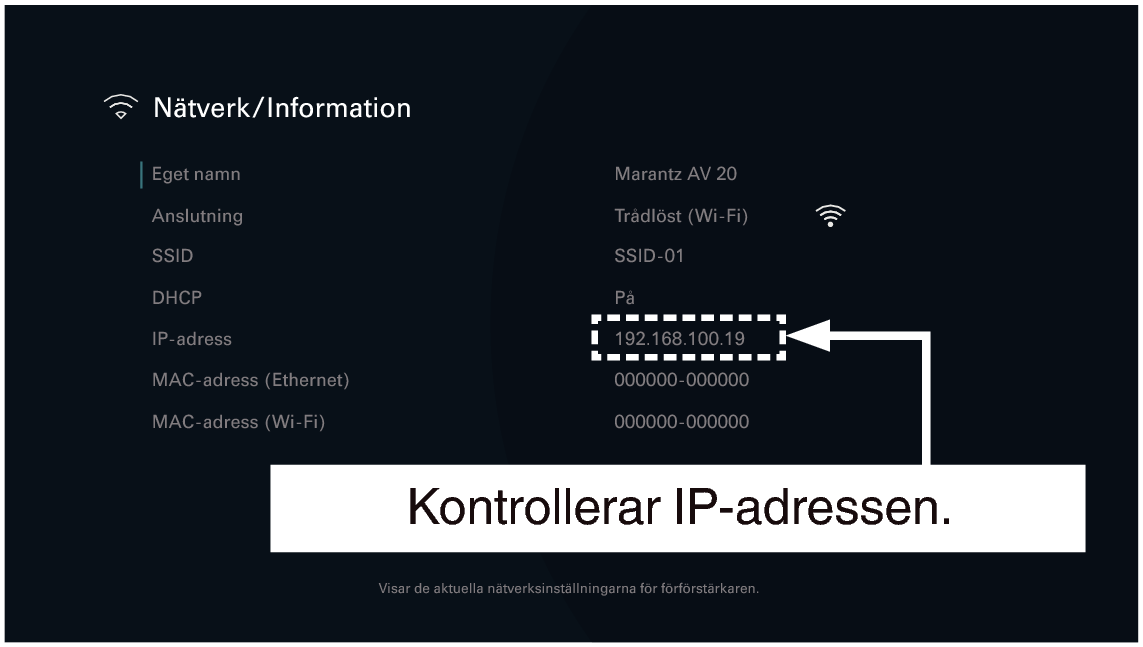

Kontrollera apparatens IP-adress med “Information”. länk
GUI NetworkInfo AV20
Öppna en webbläsare på en PC eller surfplatta.

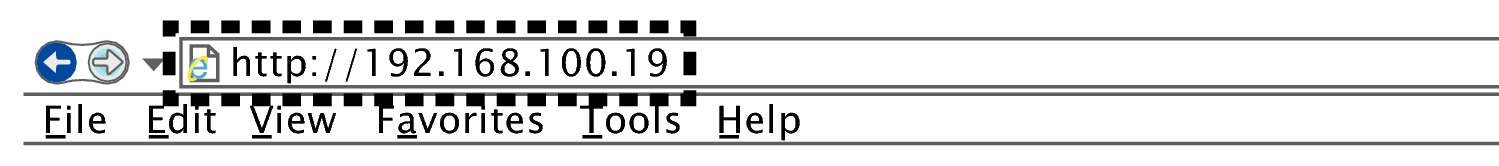

Ange denna enhets IP-adress i webbläsarens adressfält.

Om IP-adressen för apparaten är till exempel “192.168.100.19” skriver du “http://192.168.100.19”.

GUI Web4 S94

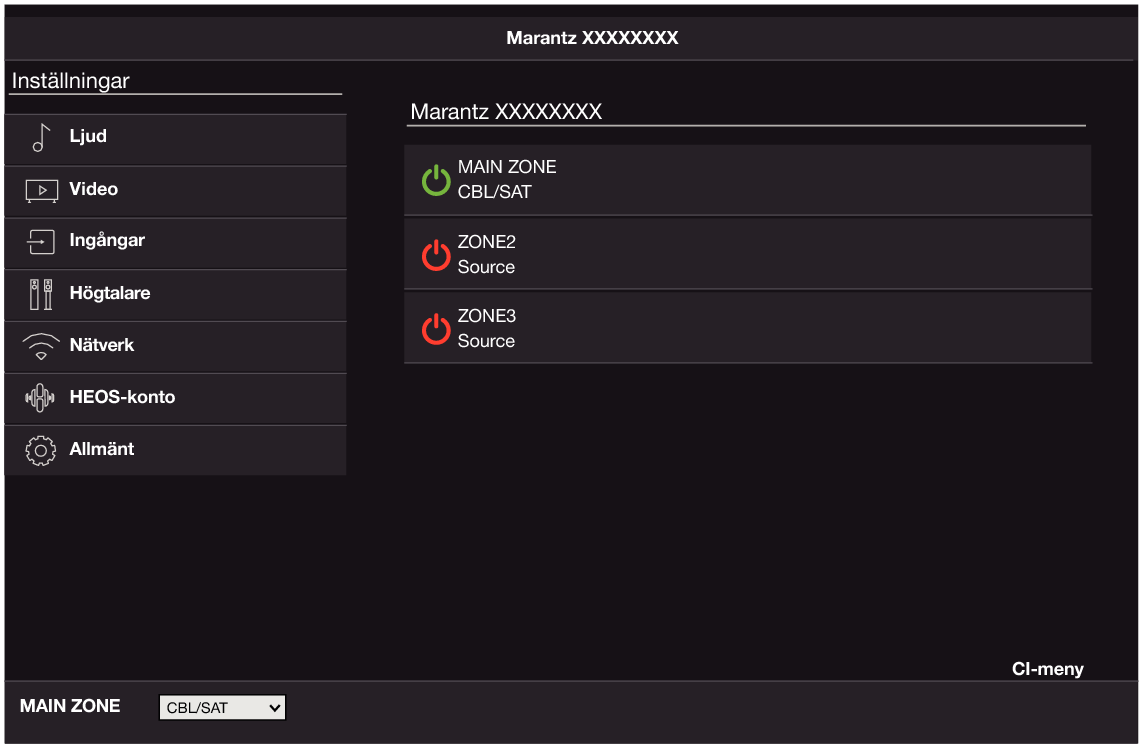

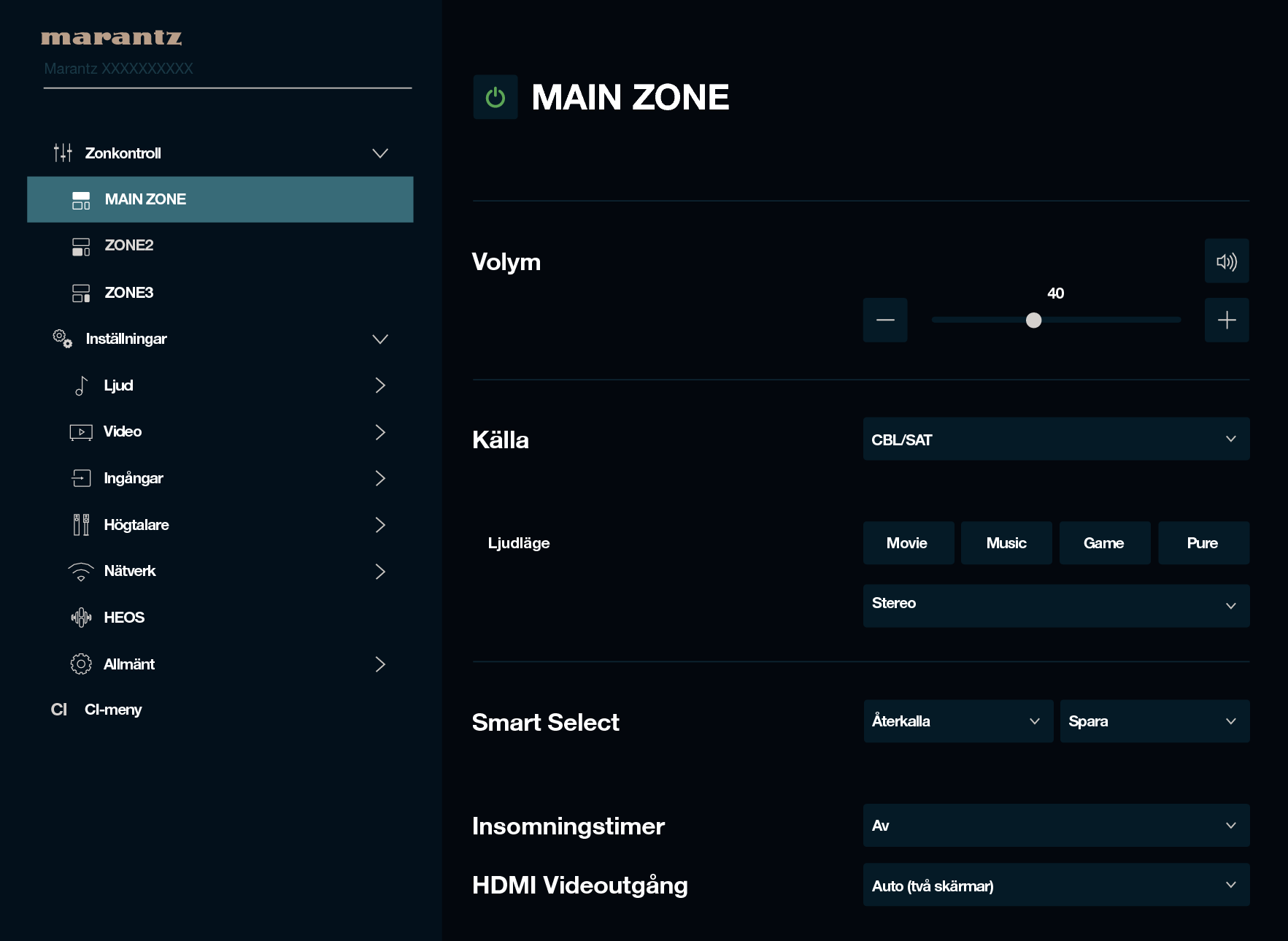

När översta delen av menyn visas i webbläsaren, klickar du på det menykommando du vill använda.
Pict Web7 MzZ2Z3v2
