Ansluta 13.1-kanalhögtalare

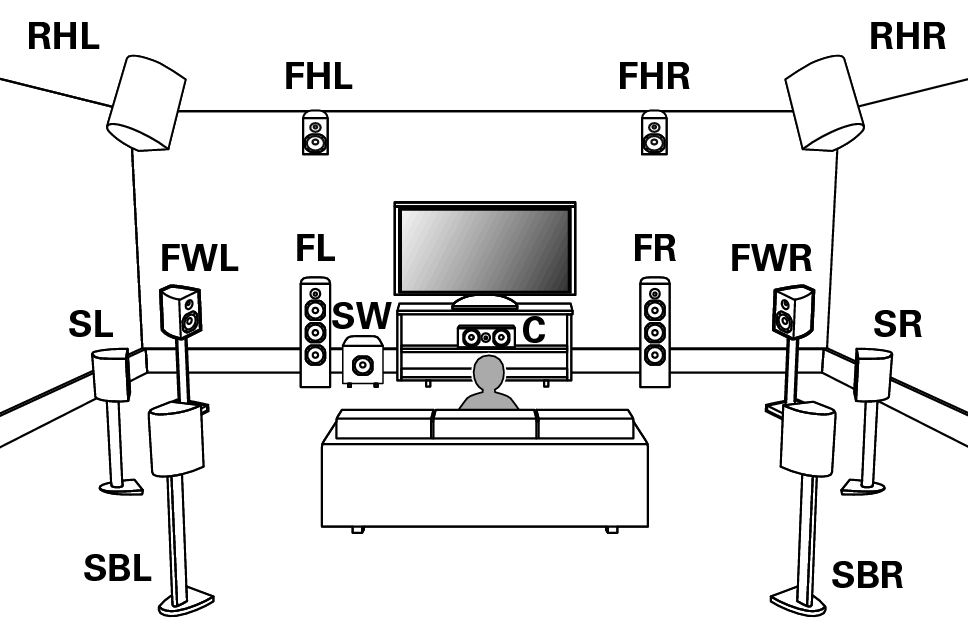

Exempel på layout vid användning av bakre surround, främre sidohögtalare och två uppsättningar höjdhögtalare

Pict SP Layout 13.1 FH RH FW2

Hänvisa till Ansluta en effektförstärkarelänk för varje högtalaranslutning.

Ställ in Högtalaruppsättning i menyn enligt följande. länk

Center: Ja
Surround: Ja
Surround bak: 2 högt.
Främre bredd: Ja
Höjdhögtalare: 4 högtalare
Främre: Främre höjd
Bakre: Bakre höjd
Subwoofers: 1 högtalare

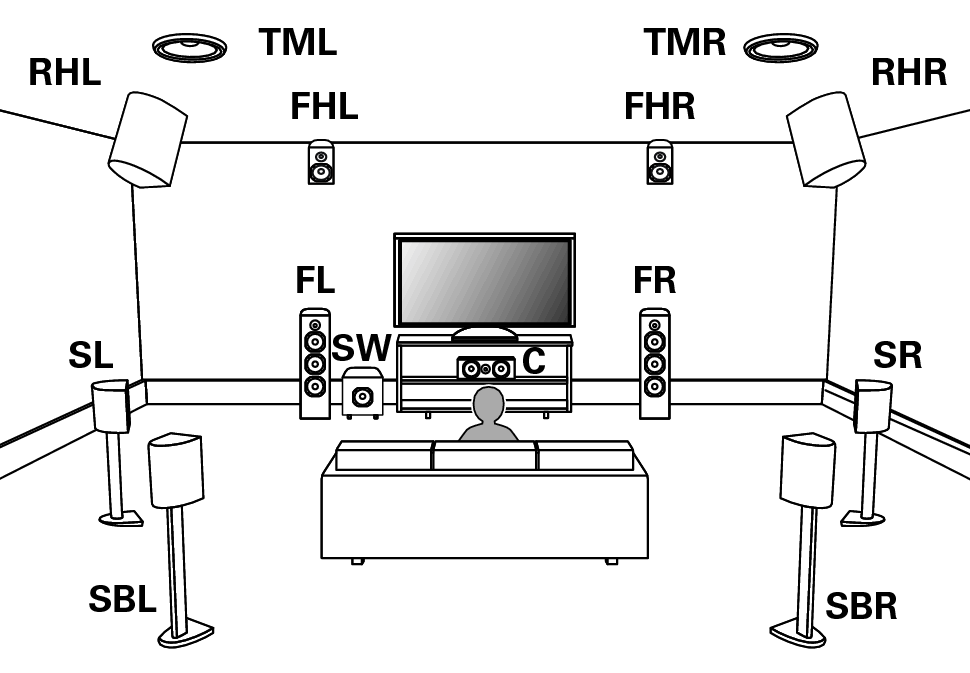

Exempel på layout vid användning av bakre surround- och tre uppsättningar höjdhögtalare

Pict SP Layout 13.1 FH RH TM2

Hänvisa till Ansluta en effektförstärkarelänk för varje högtalaranslutning.

Ställ in Högtalaruppsättning i menyn enligt följande. länk

Center: Ja
Surround: Ja
Surround bak: 2 högt.
Höjdhögtalare: 6 högtalare
Främre: Främre höjd
Mitterst: Mittersta topp
Bakre: Bakre höjd
Subwoofers: 1 högtalare

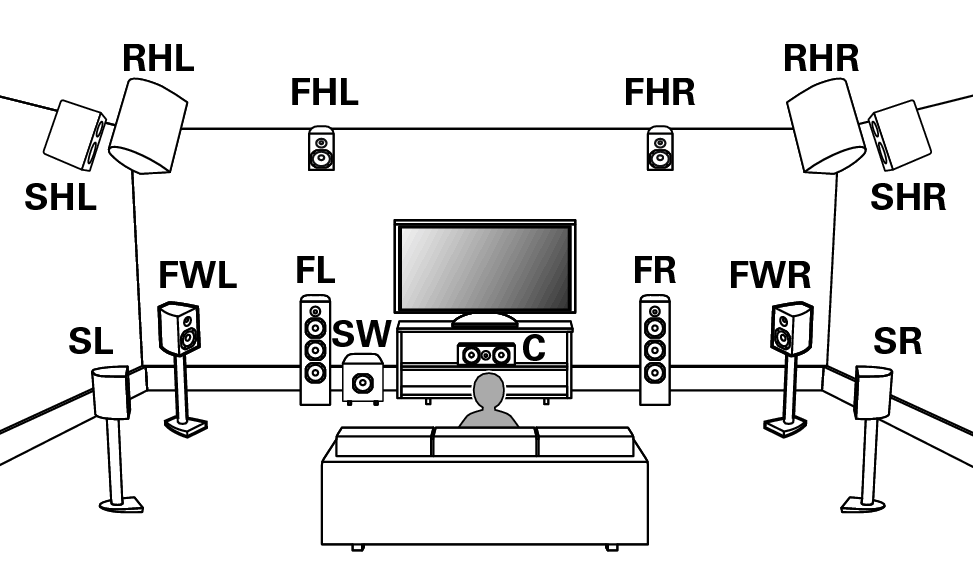

Exempel på layout vid användning av främre sidohögtalare och tre uppsättningar höjdhögtalare

Pict SP Layout 13.1 FW RH FH1

Hänvisa till Ansluta en effektförstärkarelänk för varje högtalaranslutning.

Ställ in Högtalaruppsättning i menyn enligt följande. länk

Center: Ja
Surround: Ja
Surround bak: Nej
Främre bredd: Ja
Höjdhögtalare: 6 högtalare
Främre: Främre höjd
Mitterst: Surround höjd
Bakre: Bakre höjd
Subwoofers: 1 högtalare

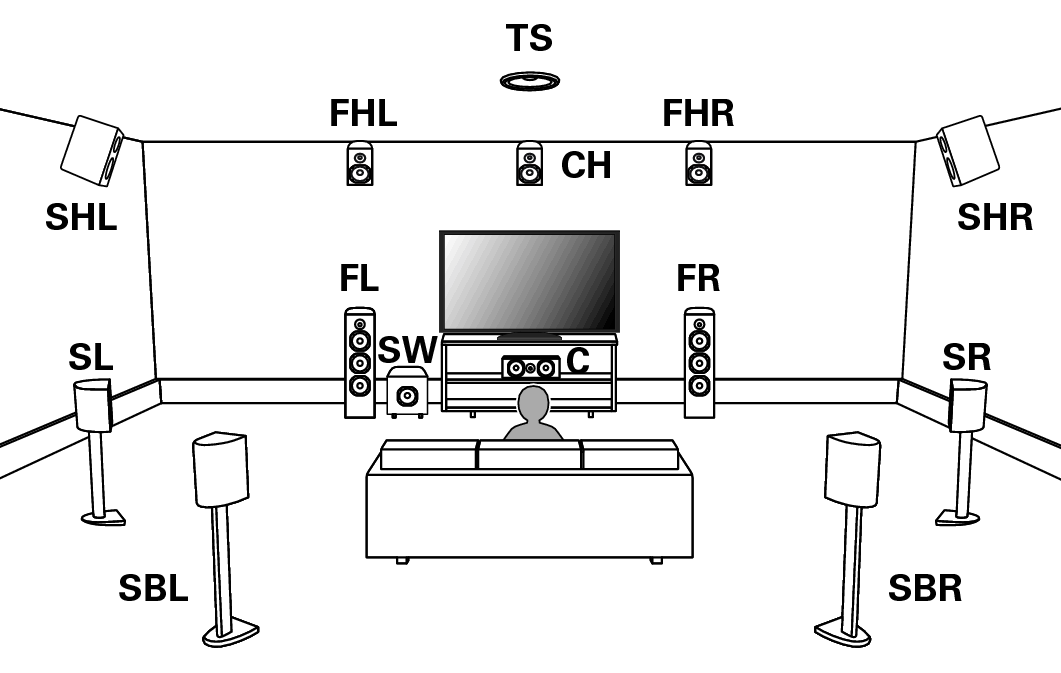

Exempel på layout för AURO-3D-system med 13.1 kanaler

Högtalarkonfigurationen är optimerad för uppspelning av AURO-3D.

Pict SP Layout 13.1 Auro3

Hänvisa till Ansluta en effektförstärkarelänk för varje högtalaranslutning.

Ställ in Högtalaruppsättning i menyn enligt följande. länk

Center: Ja
Surround: Ja
Surround bak: 2 högt.
Höjdhögtalare: 6 högtalare
Främre: Främre höjd
Mitterst: Surround höjd
Bakre: Nej
ST/CH: ST/CH
Subwoofers: 1 högtalare

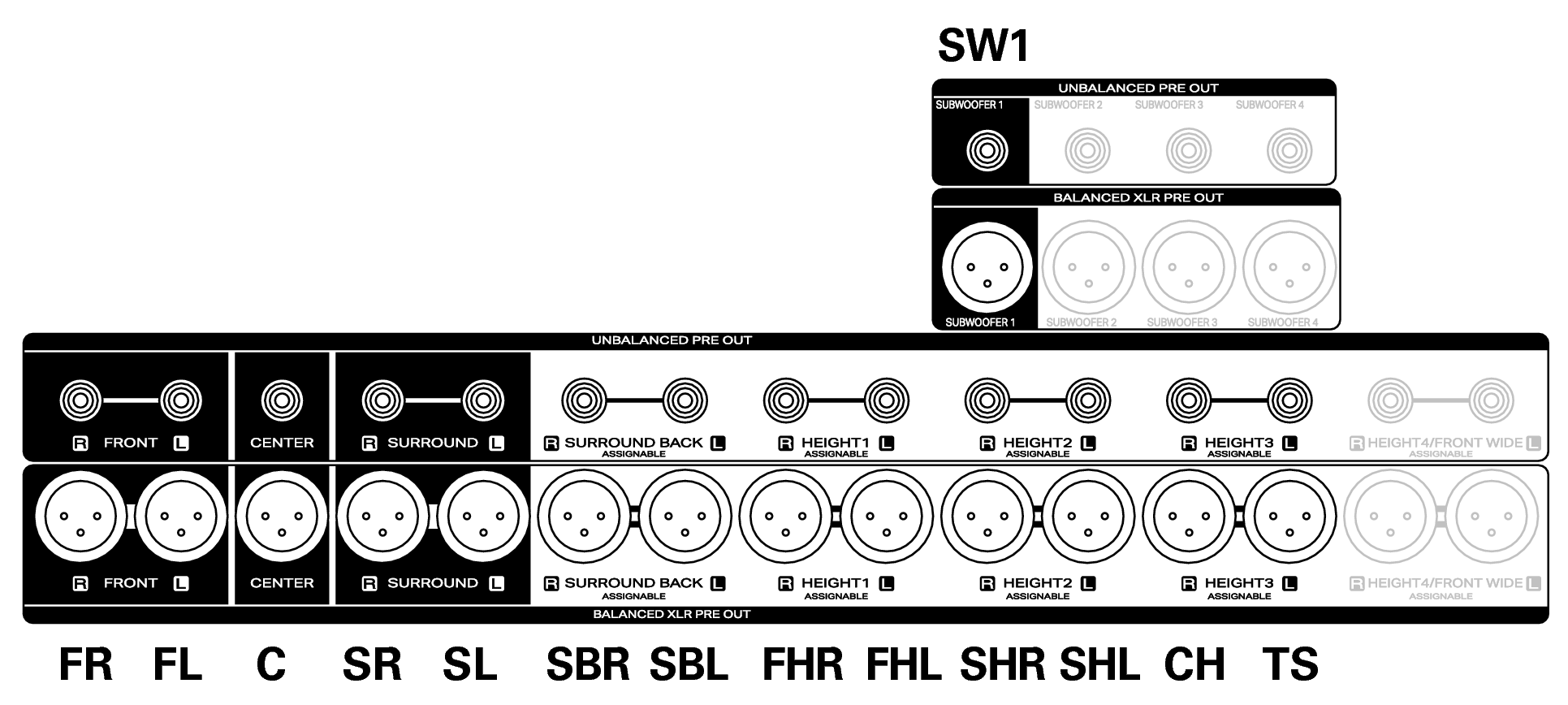

Conne SP 13.1_Auro AV20
