Enheten har UNBALANCED RCA PRE OUT- och BALANCED XLR PRE OUT-anslutningar. Anslut till en lämplig anslutning beroende på vilken effektförstärkare du har. Om din effektförstärkare har båda anslutningstyperna väljer du den ena anslutningen.

Anslut högtalarna till effektförstärkaren.

Mer information om hur du ansluter högtalare finns i effektförstärkarens bruksanvisning.

I det här avsnittet visas hur du gör en anslutning med 15.4 kanaler.

Anvisningar för andra högtalaranslutningar finns på sidan länk.

Bracket Open AV 20 BALANCED XLR PRE OUT-anslutningens PIN-konfiguration Bracket Close

GND (Jord)

HOT (+)

COLD (–)

PIN-konfigurationen i den här enheten är europeisk.

I USA är sanwacirnumw_2 COLD och sanwacirnumw_3 HOT.

När en enhet med USA-typen av PIN-konfiguration ansluts ska kontakterna sanwacirnumw_2 och sanwacirnumw_3 i den ena änden av den balanserade kabeln bytas ut.

OBSERVERA

HOT och GND eller COLD och GND får inte kortslutas.

Koppla loss nätkabeln till enheten från vägguttaget innan du ansluter högtalarna.

Stäng även av effektförstärkaren och subwoofern.

Exempel på anslutningar till en Marantz AMP 20-effektförstärkare

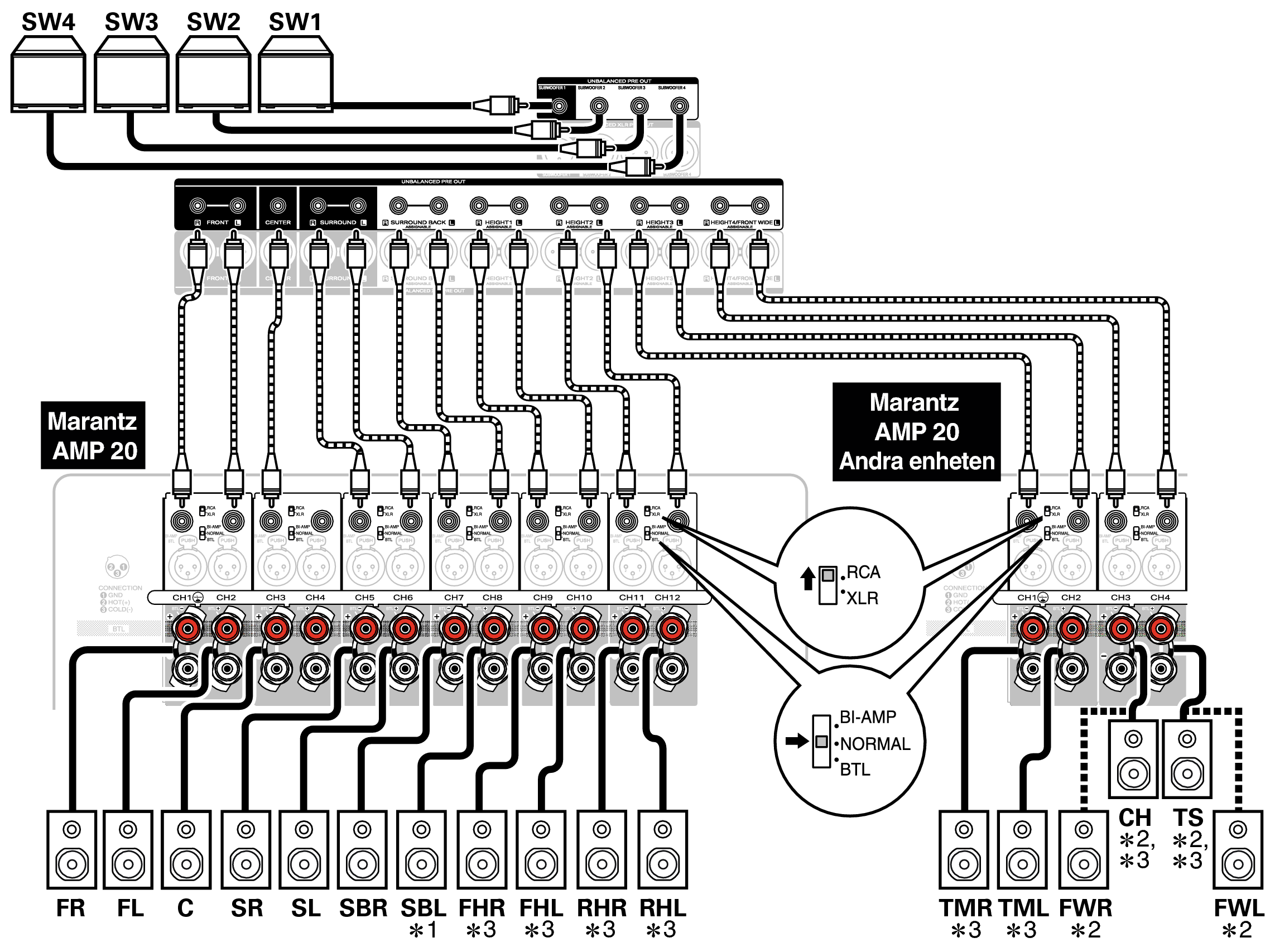

Ansluta till UNBALANCED RCA PRE OUT-anslutningen

När du använder anslutningar av typen UNBALANCED RCA ska du ställa in ingångsknappen å “RCA” på Marantz AMP 20.

Om du använder en enda bakre surroundhögtalare ansluter du den till SURROUND BACK L-uttaget.

Den fjärde uppsättningen höjdhögtalare kan anslutas till HEIGHT4/FRONT WIDE RCA-anslutningarna istället för kanalen för främre sidohögtalare.

Utgångsterminalerna för högtalare med höjd-/tak-/Dolby Atmos-funktion varierar beroende på högtalarkombinationen som du använder. Information om vilken PRE OUT-utgång som ansluts till varje högtalare med höjd-/tak-/Dolby Atmos-funktion finns under “Högtalaruppsättning” i menyn länk.

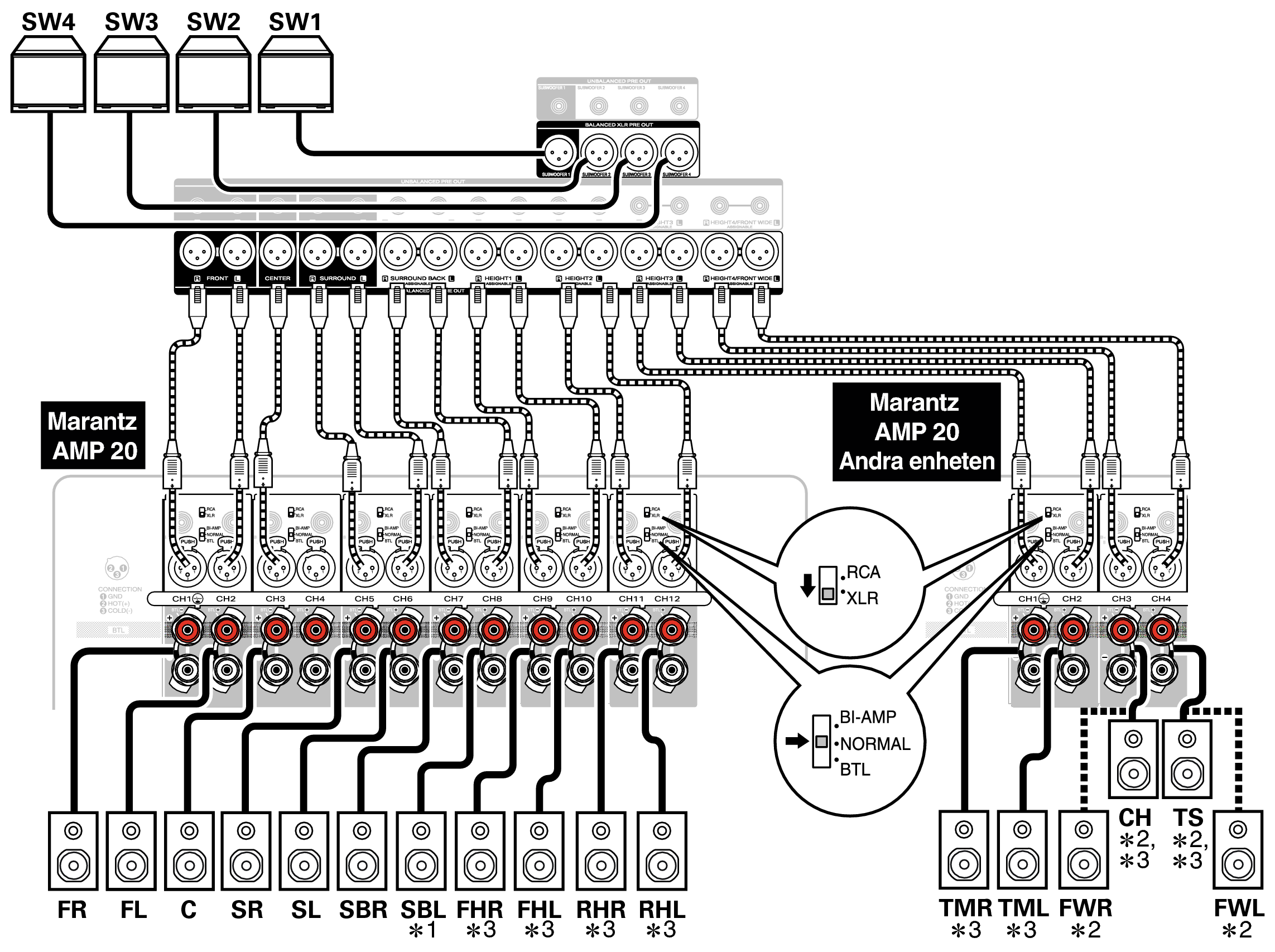

Ansluta till BALANCED XLR PRE OUT-anslutningen

När du använder anslutningar av typen BALANCED XLR ska du ställa in ingångsknappen å “XLR” på Marantz AMP 20.

Om du använder en enda bakre surroundhögtalare ansluter du den till SURROUND BACK L-uttaget.

Den fjärde uppsättningen höjdhögtalare kan anslutas till HEIGHT4/FRONT WIDE XLR-anslutningarna istället för kanalen för främre sidohögtalare.

Om kabeletiketter (medföljer) som används för identifiering av högtalarkanaler

Fäst den kabeletikett som motsvarar högtalaren på dess högtalarkabel.

Detta underlättar när högtalarna ska anslutas till effektförstärkaren.

Kanal	Färg
FRONT L	Vit
FRONT R	Röd
CENTER	Grön
SURROUND L	Ljusblå
SURROUND R	Blue
SURROUND BACK L	Beige
SURROUND BACK R	Brun
FRONT WIDE L	Ljusgul
FRONT WIDE R	Gul
FRONT HEIGHT L	Ljusgul
FRONT HEIGHT R	Gul
TOP FRONT L	Ljusgul
TOP FRONT R	Gul
TOP MIDDLE L	Ljusgul
TOP MIDDLE R	Gul
TOP REAR L	Ljusgul
TOP REAR R	Gul
SURROUND HEIGHT L	Ljusgul
SURROUND HEIGHT R	Gul
REAR HEIGHT L	Ljusgul
REAR HEIGHT R	Gul
TOP SURROUND	Ljusgul
CENTER HEIGHT	Gul
FRONT DOLBY L	Ljusgul
FRONT DOLBY R	Gul
SURROUND DOLBY L	Ljusgul
SURROUND DOLBY R	Gul
BACK DOLBY L	Ljusgul
BACK DOLBY R	Gul
SUBWOOFER 1	Svart
SUBWOOFER 2	Svart
SUBWOOFER 3	Svart
SUBWOOFER 4	Svart

De medföljande kabeletiketterna inkluderar etiketter för högtalarkablar och HDMI-kablar. Fäst en kabeletikett på varje kabel som går till högtalarna och HDMI-enheter som ansluts, enligt bilden nedan. Detta gör det enkelt att identifiera och ansluta rätt kablar mellan komponenterna.

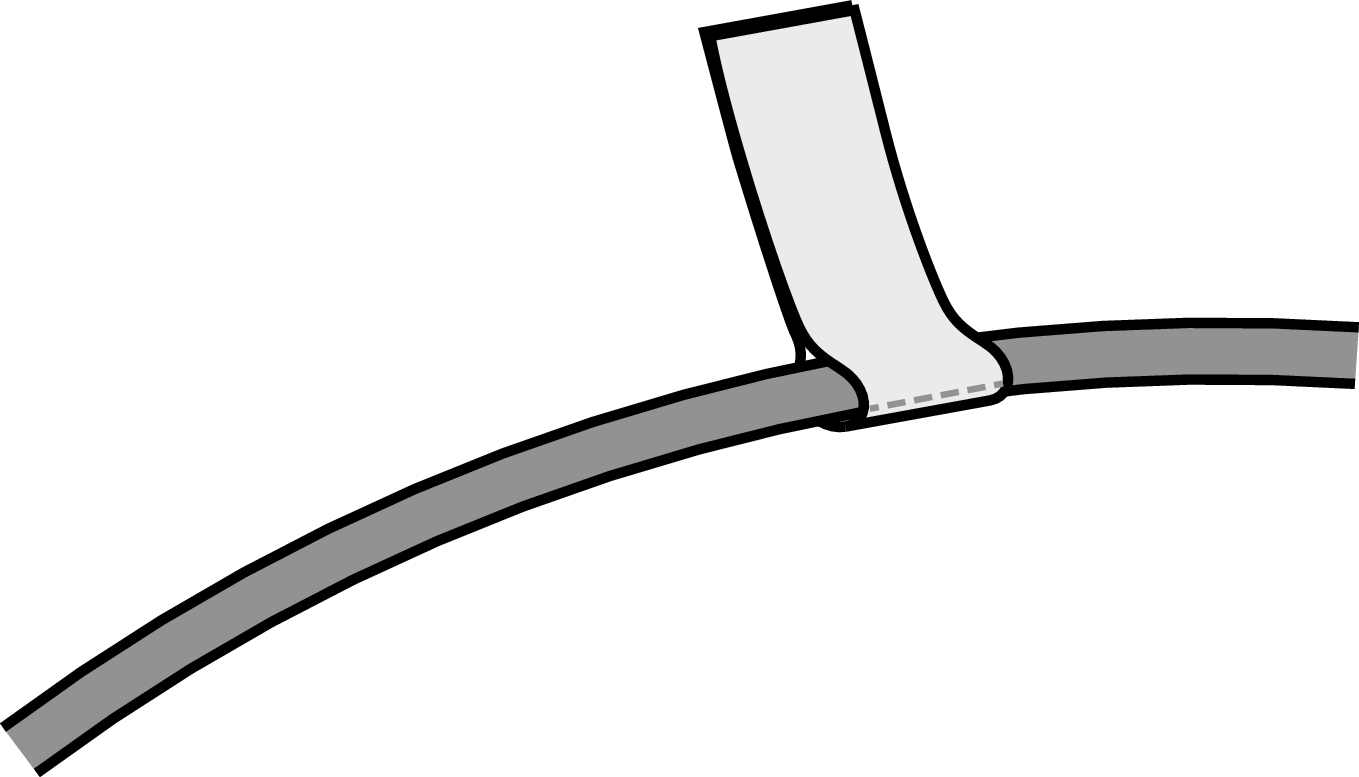

Bracket Open Så här fäster du etiketten på högtalarkabeln Bracket Close
