Ansluta 11.1-kanalhögtalare: anslutning till två förstärkare för fronthögtalare

Det här systemet spelar upp 11.1-kanaler. Du kan använda anslutningen till två förstärkare för fronthögtalarna. Anslutningen till två förstärkare ansluter olika förstärkare till diskant- och subwooferuttagen på en högtalare som stöder dubbla förstärkare. Med anslutningen tillåts EMF (ström som går tillbaka utan att höras) att flöda från subwoofern till diskanthögtalaren utan att ljudkvaliteten försämras, utan istället förbättras.

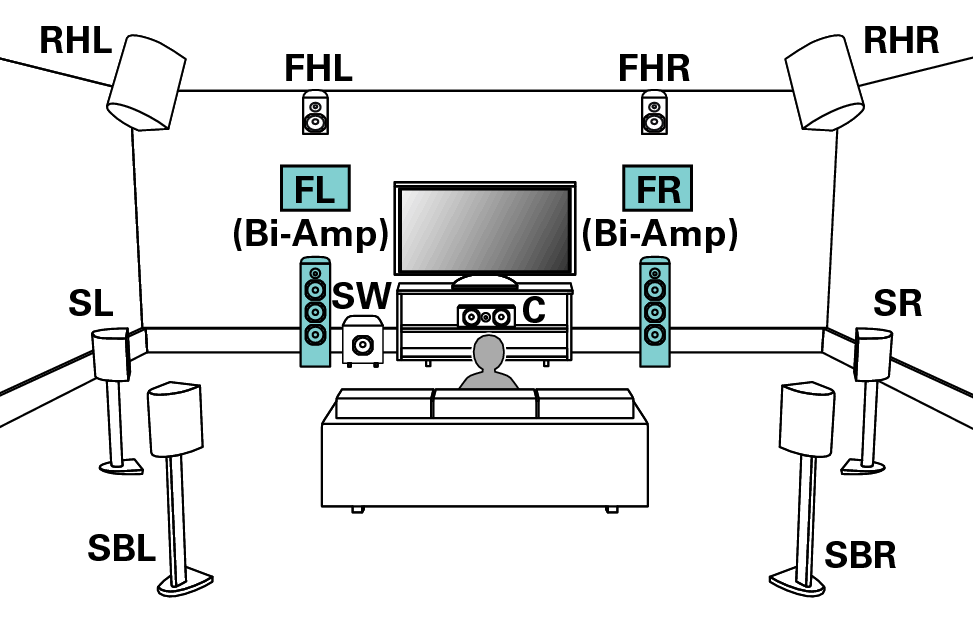

Pict SP Layout 11.1 BiAmp
OBSERVERA

Se till att kortslutningsplattan eller kabeln mellan högtalarens woofer- och tweeterkontakter tas bort när bi-amp-anslutningen görs.

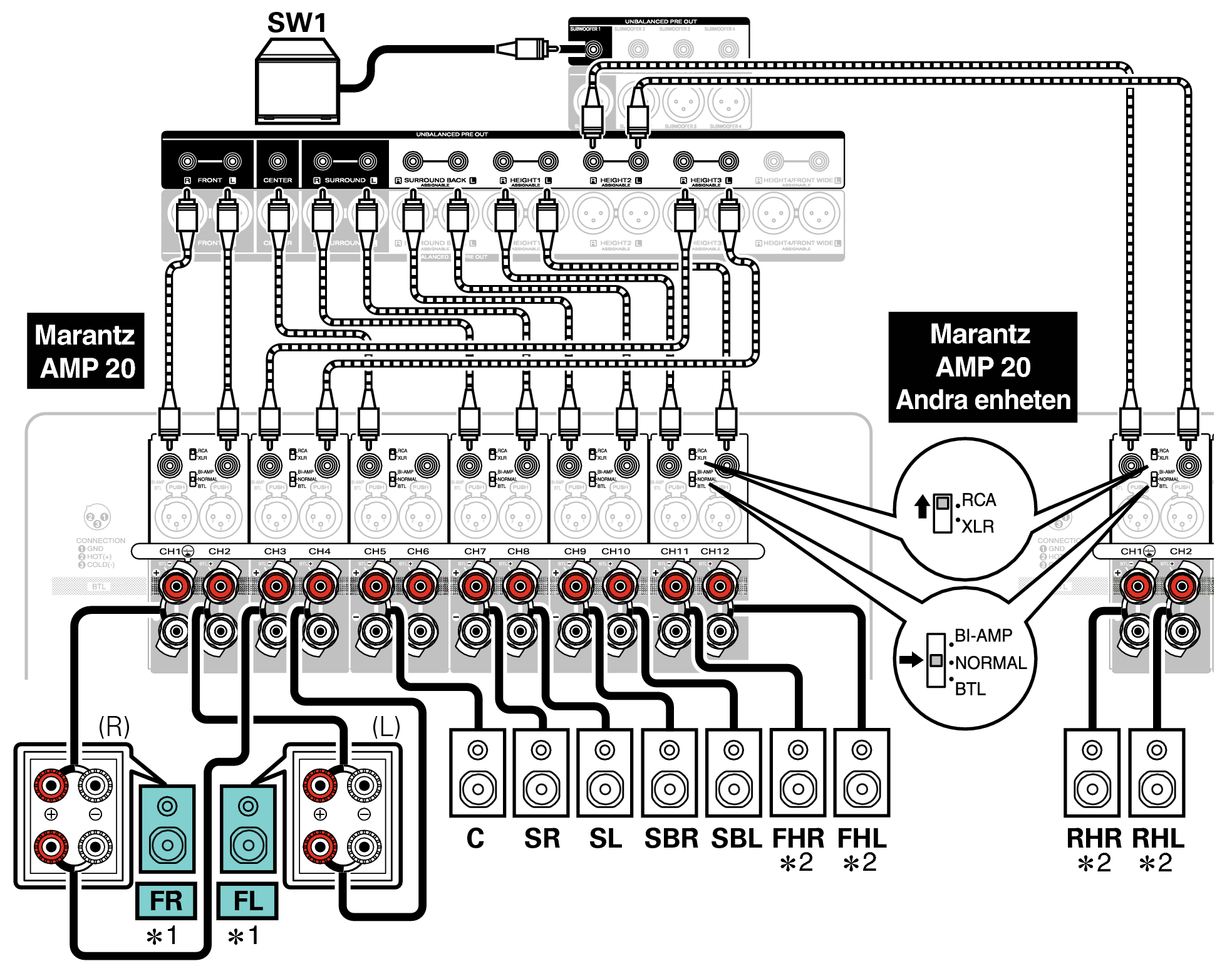

Bracket Open Exempel Bracket Close  UNBALANCED RCA-anslutning

Conne SP 11.1 BiAmp AV20

PRE OUT-anslutningarna för en anslutning till två förstärkare kan variera beroende på layouten av MAIN ZONE. Se “Högtalaruppsättning” i menyn. länk

Höjdhögtalarna, takhögtalarna och Dolby Atmos Enabled-högtalarna kan anslutas till anslutningarna HEIGHT1, HEIGHT2 och HEIGHT3 RCA eller anslutningarna HEIGHT1, HEIGHT2 och HEIGHT3 XLR. Ange att högtalaren ska anslutas från “Högtalaruppsättning” i menyn. länk
