Ansluta 9.1-kanalhögtalare

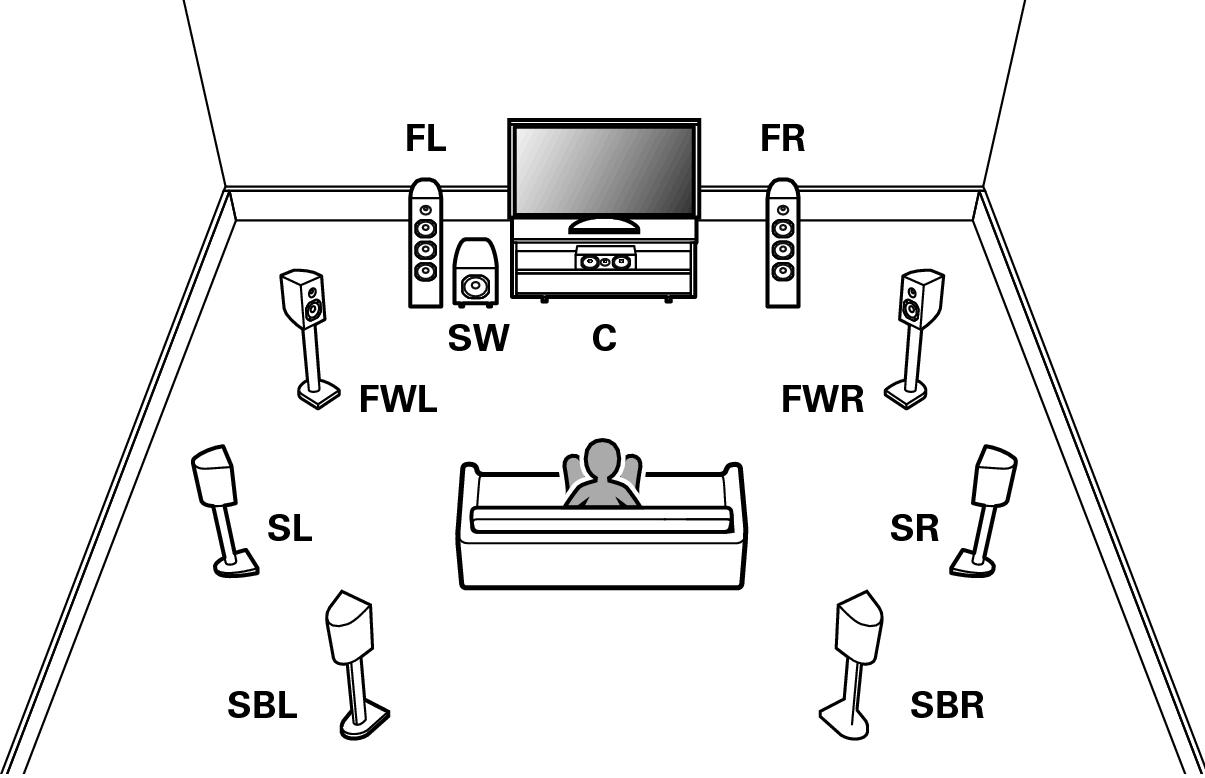

Exempel på layout vid användning av bakre surround och främre sidohögtalare

Pict SP Layout 9.1 SB FW1

Hänvisa till Ansluta en effektförstärkarelänk för varje högtalaranslutning.

Ställ in Högtalaruppsättning i menyn enligt följande. länk

Center: Ja
Surround: Ja
Surround bak: 2 högt.
Främre bredd: Ja
Subwoofers: 1 högtalare

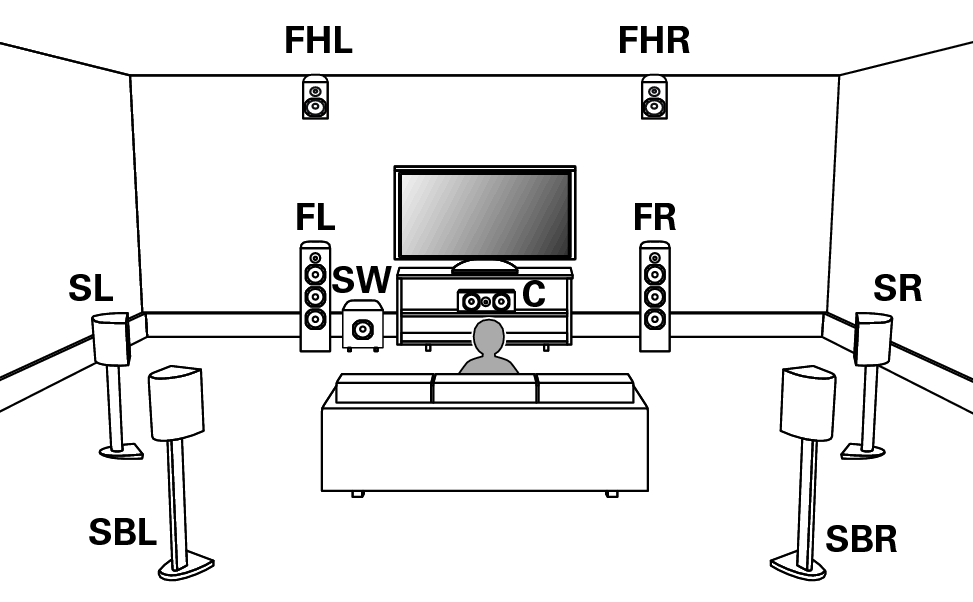

Exempel på layout vid användning av bakre surround och en uppsättning höjdhögtalare

Pict SP Layout 9.1 FH1

Hänvisa till Ansluta en effektförstärkarelänk för varje högtalaranslutning.

Ställ in Högtalaruppsättning i menyn enligt följande. länk

Center: Ja
Surround: Ja
Surround bak: 2 högt.
Höjdhögtalare: 2 högt.
Layout: Främre höjd Flower Mark
Subwoofers: 1 högtalare

De främre högtalarna kan ändras till andra högtalare med höjd-, tak- eller Dolby Atmos-funktion i inställningarna “Högtalaruppsättning” - “Layout”.

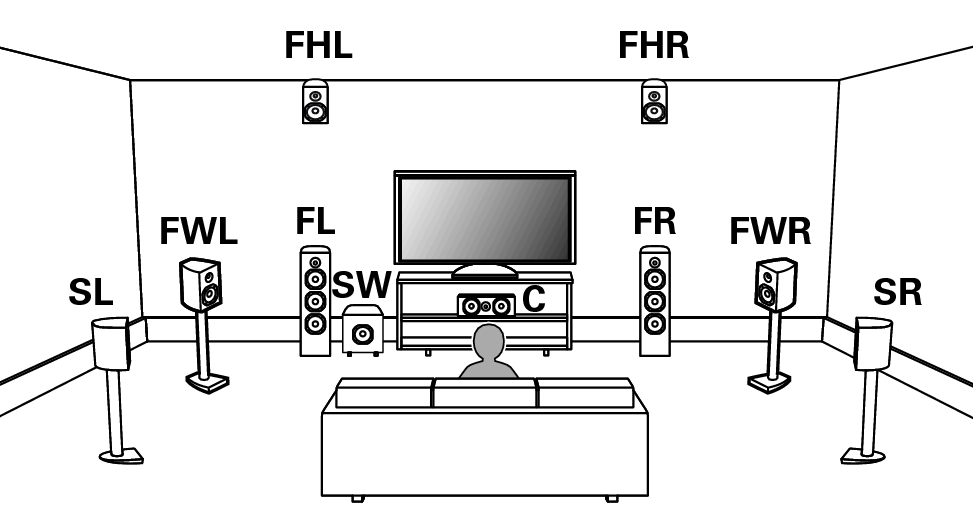

Exempel på layout vid användning av främre sidohögtalare och en uppsättning höjdhögtalare

Pict SP Layout 9.1 FW FH1

Hänvisa till Ansluta en effektförstärkarelänk för varje högtalaranslutning.

Ställ in Högtalaruppsättning i menyn enligt följande. länk

Center: Ja
Surround: Ja
Främre bredd: Ja
Höjdhögtalare: 2 högt.
Layout: Främre höjd Flower Mark
Subwoofers: 1 högtalare

De främre högtalarna kan ändras till andra högtalare med höjd-, tak- eller Dolby Atmos-funktion i inställningarna “Högtalaruppsättning” - “Layout”.

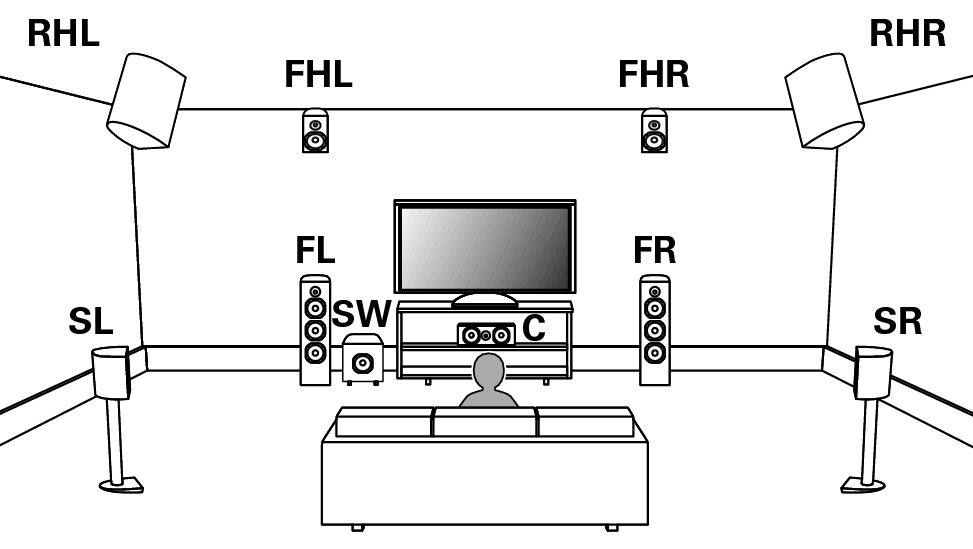

Exempel på layout vid användning av två uppsättningar höjdhögtalare

Pict SP Layout 9.1 RH FH1

Hänvisa till Ansluta en effektförstärkarelänk för varje högtalaranslutning.

Ställ in Högtalaruppsättning i menyn enligt följande. länk

Center: Ja
Surround: Ja
Höjdhögtalare: 4 högtalare
Främre: Främre höjd Flower Mark
Bakre: Bakre höjd Flower Mark
Subwoofers: 1 högtalare

De främre höjdhögtalarna och bakre höjdhögtalarna kan ändras till andra högtalare med höjd-, tak- eller Dolby Atmos-funktion i inställningarna “Högtalaruppsättning” - “Layout”.

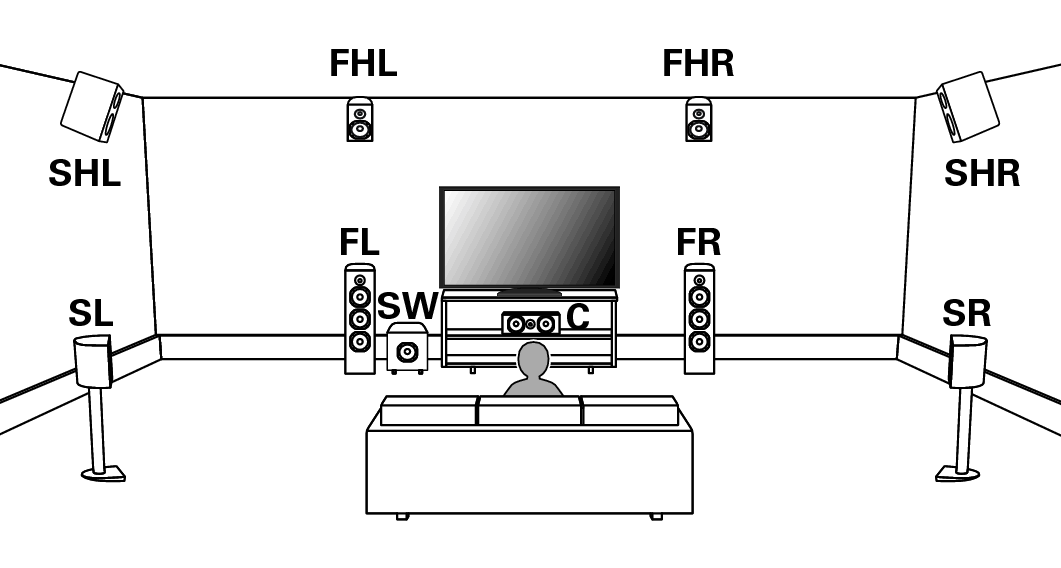

Exempel på layout för AURO-3D-system med 9.1 kanaler

Högtalarkonfigurationen är optimerad för uppspelning av AURO-3D.

Pict SP Layout 9.1 Auro3D

Ställ in Högtalaruppsättning i menyn enligt följande. länk

Center: Ja
Surround: Ja
Höjdhögtalare: 4 högtalare
Främre: Främre höjd
Bakre: Surround höjd
Subwoofers: 1 högtalare

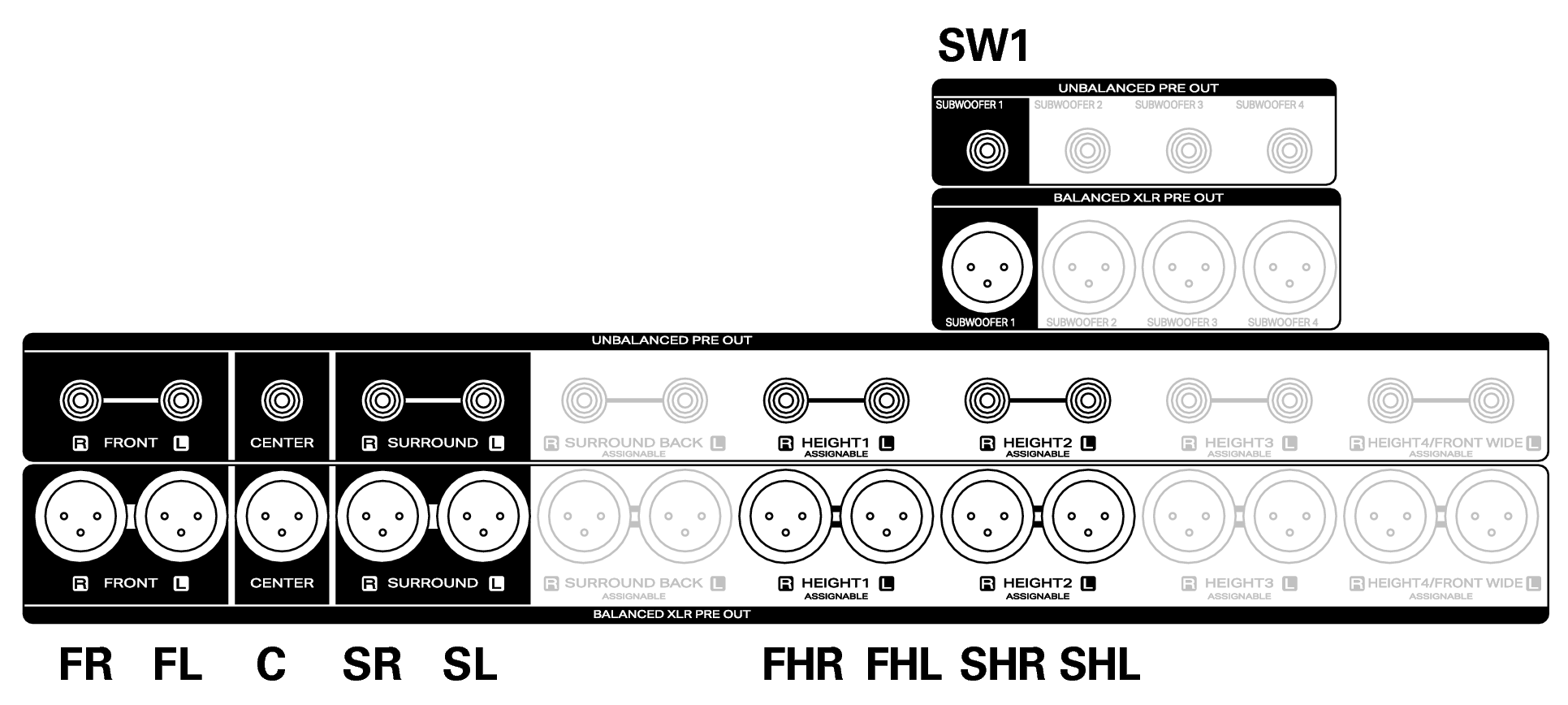

Conne SP 9.1_Auro AV20
