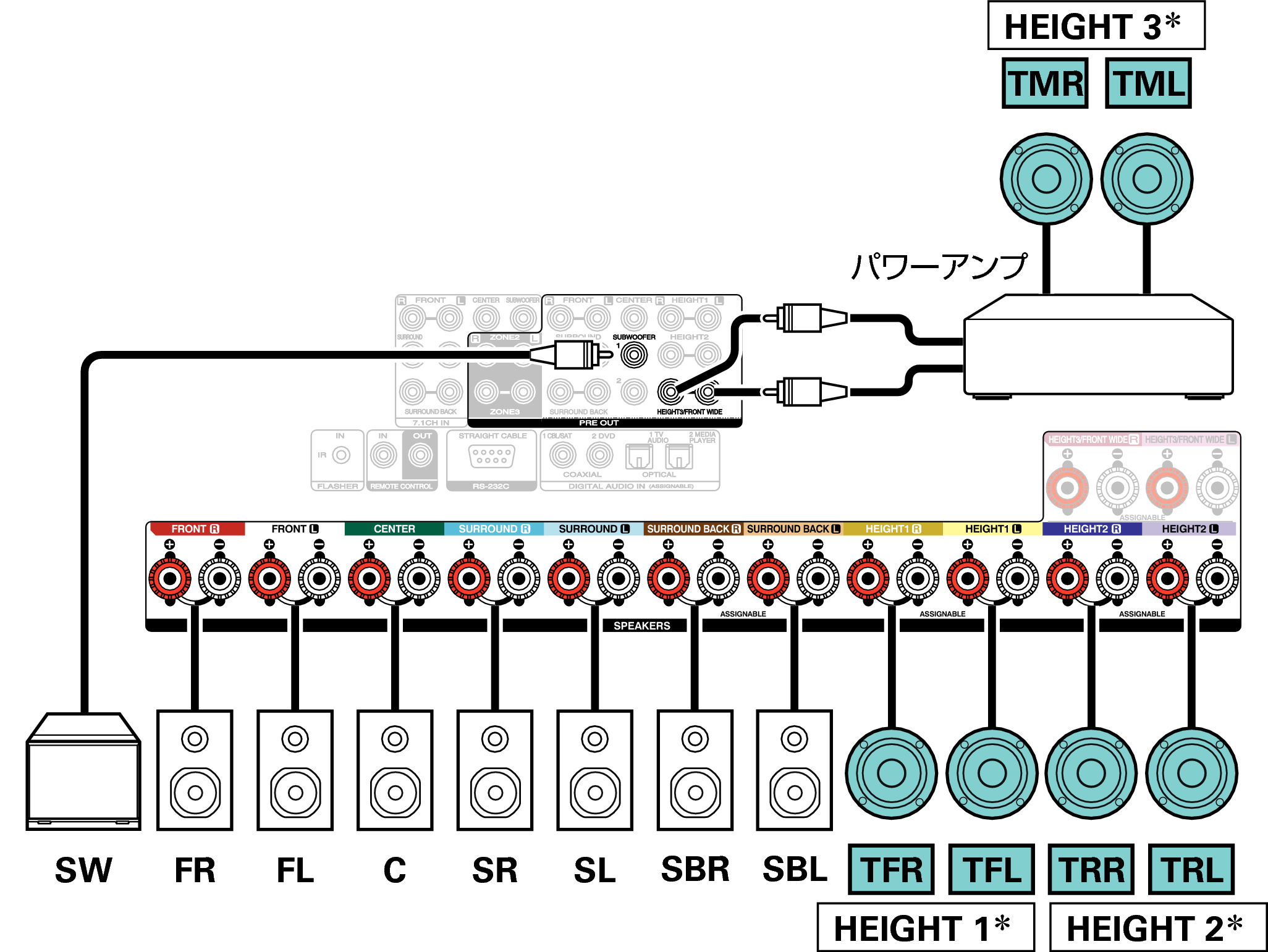

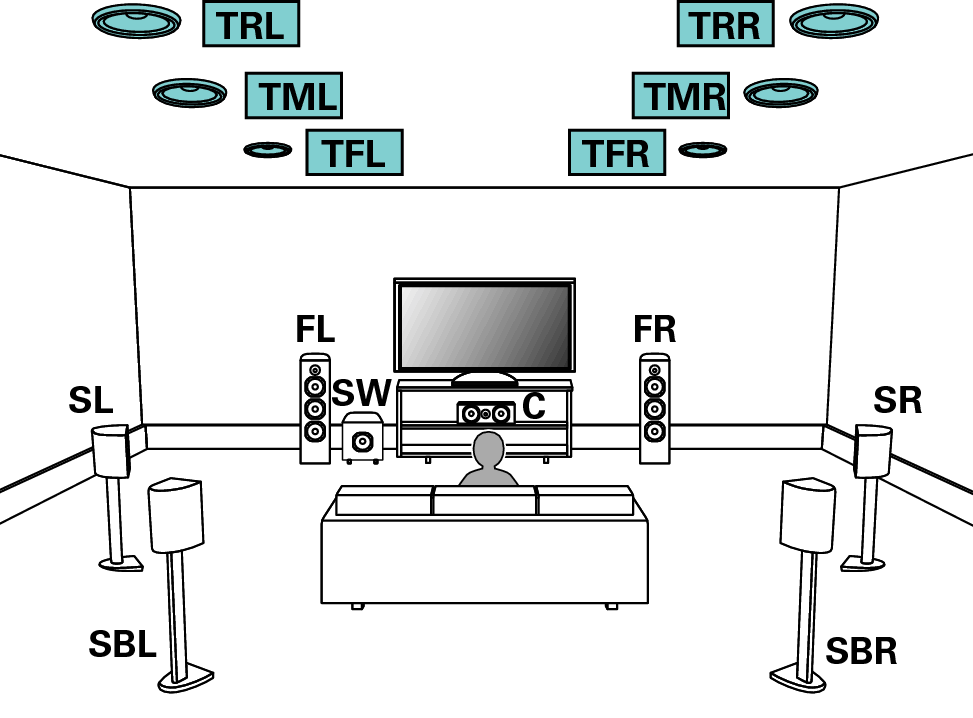

外部パワーアンプをハイト3チャンネルの代わりにフロントチャンネルに接続することもできます。その場合は、ハイト3チャンネルをHEIGHT 3/FRONT WIDEスピーカー端子に接続し、プリアウトのフロントチャンネルに外部パワーアンプを接続します。そして、メニューの“プリアウト”設定で外部パワーアンプを接続するチャンネルを“フロント”に設定してください。こちら

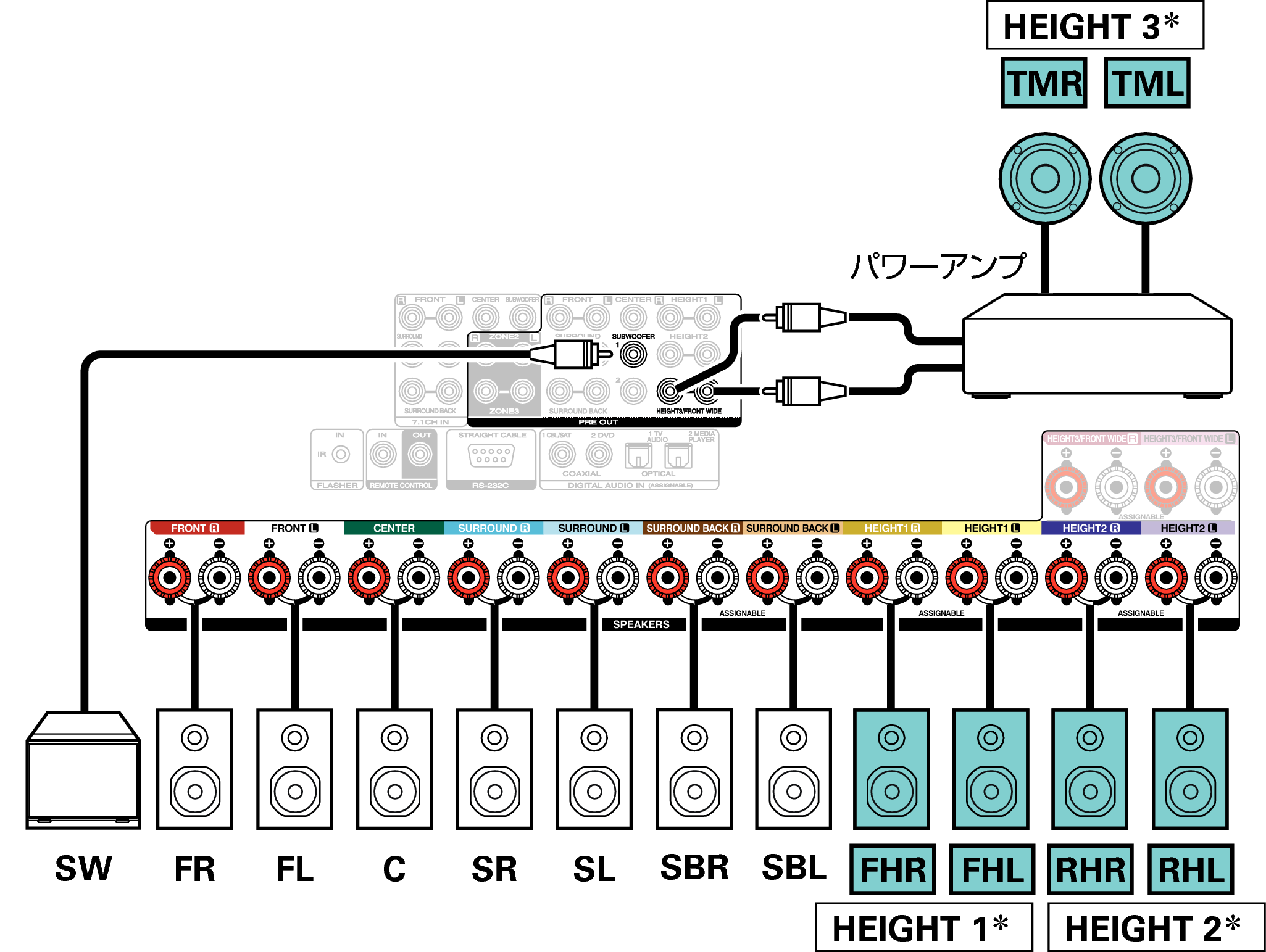

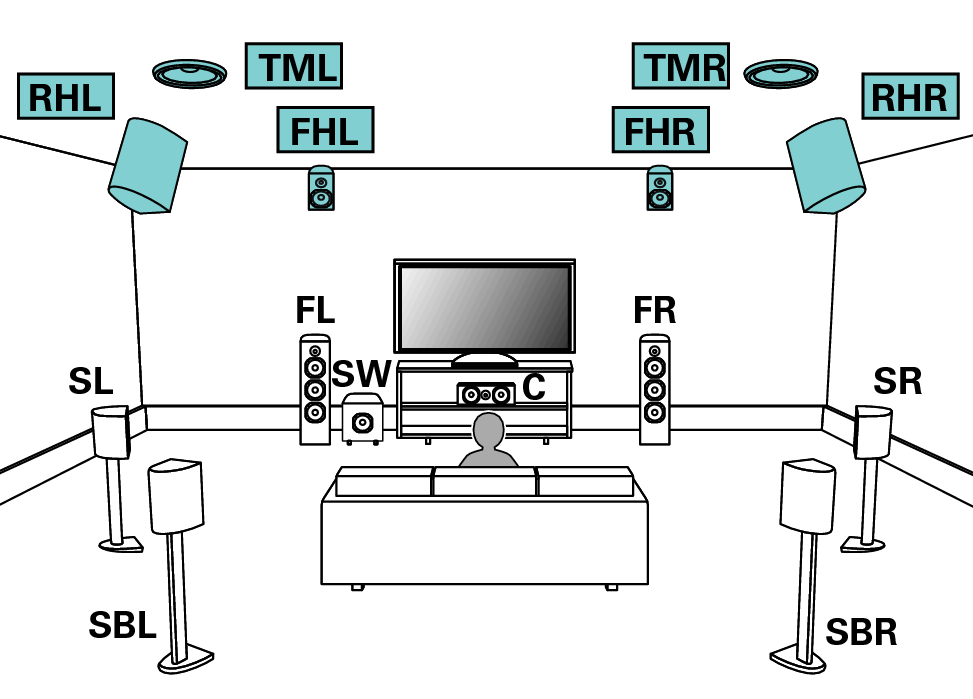

ハイトスピーカーを2組と天井スピーカーを1組使用する場合の接続例

メニューの“フロア”を“5ch & SB”および“ハイトスピーカー”を“6ch”に設定してください。こちら、こちら

HEIGHT1、HEIGHT2およびHEIGHT3チャンネルの組み合わせは、設定で変えることができます。こちら

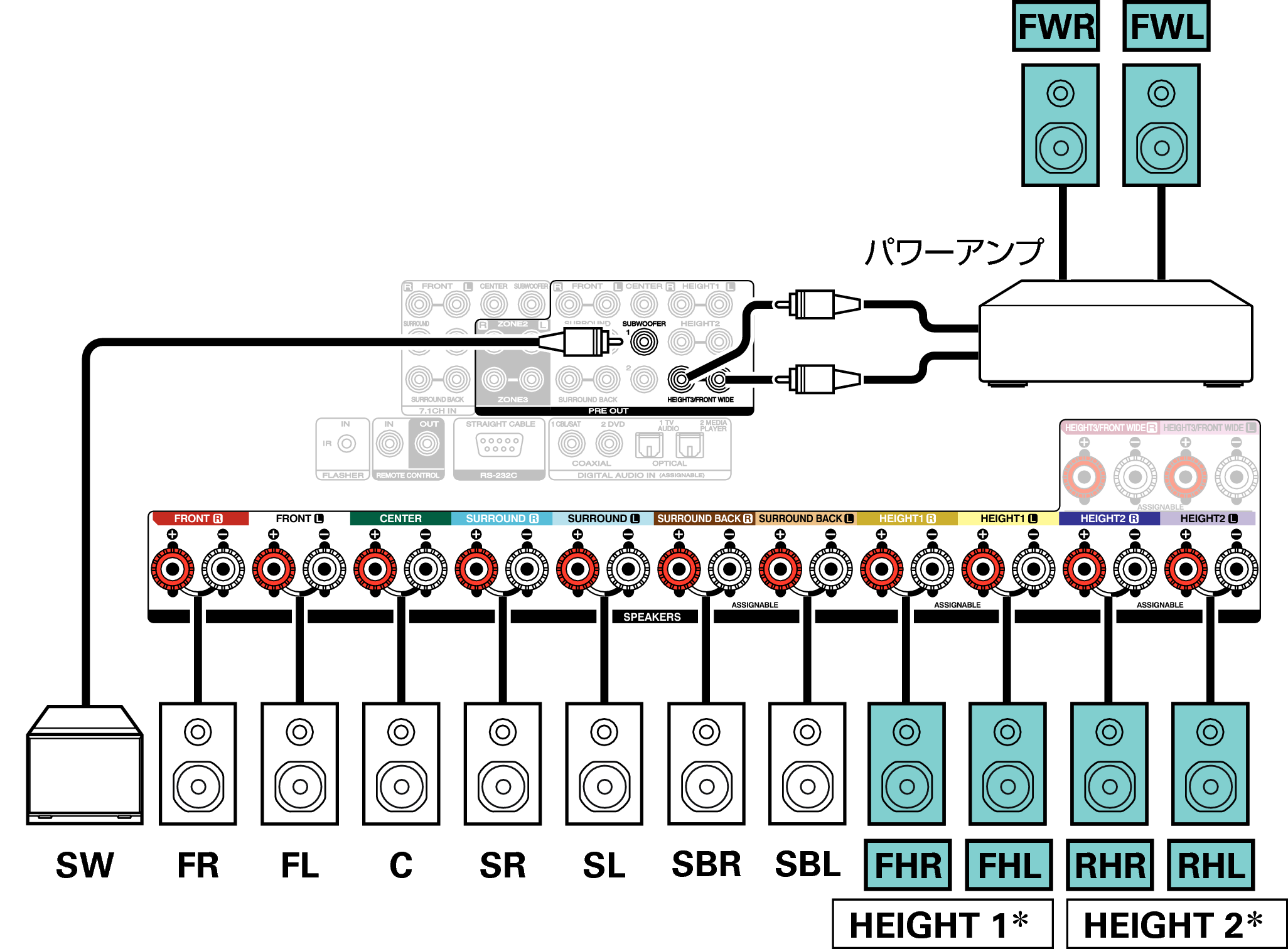

ハイトスピーカーを2組とフロントワイドスピーカーを1組使用する場合の接続例

メニューの“フロア”を“5ch & SB & FW”および“ハイトスピーカー”を“4ch”に設定してください。こちら、こちら

HEIGHT1およびHEIGHT2チャンネルの組み合わせは、設定で変えることができます。こちら

外部パワーアンプをフロントワイドチャンネルの代わりにフロントチャンネルに接続することもできます。その場合は、フロントワイドチャンネルをHEIGHT 3/FRONT WIDEスピーカー端子に接続し、プリアウトのフロントチャンネルに外部パワーアンプを接続します。そして、メニューの“プリアウト”設定で外部パワーアンプを接続するチャンネルを“フロント”に設定してください。こちら

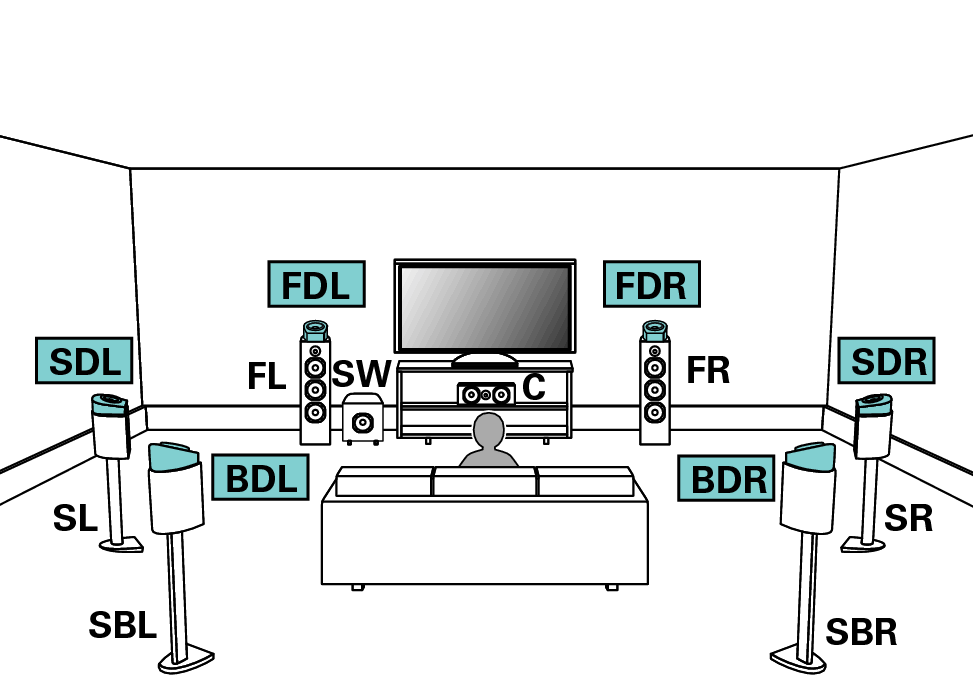

Dolby Atmos Enabledスピーカーを3組使用するときの接続例

メニューの“フロア”を“5ch & SB”および“Dolbyスピーカー”を“6ch”に設定してください。こちら、こちら

HEIGHT1、HEIGHT2およびHEIGHT3チャンネルの組み合わせは、設定で変えることができます。こちら

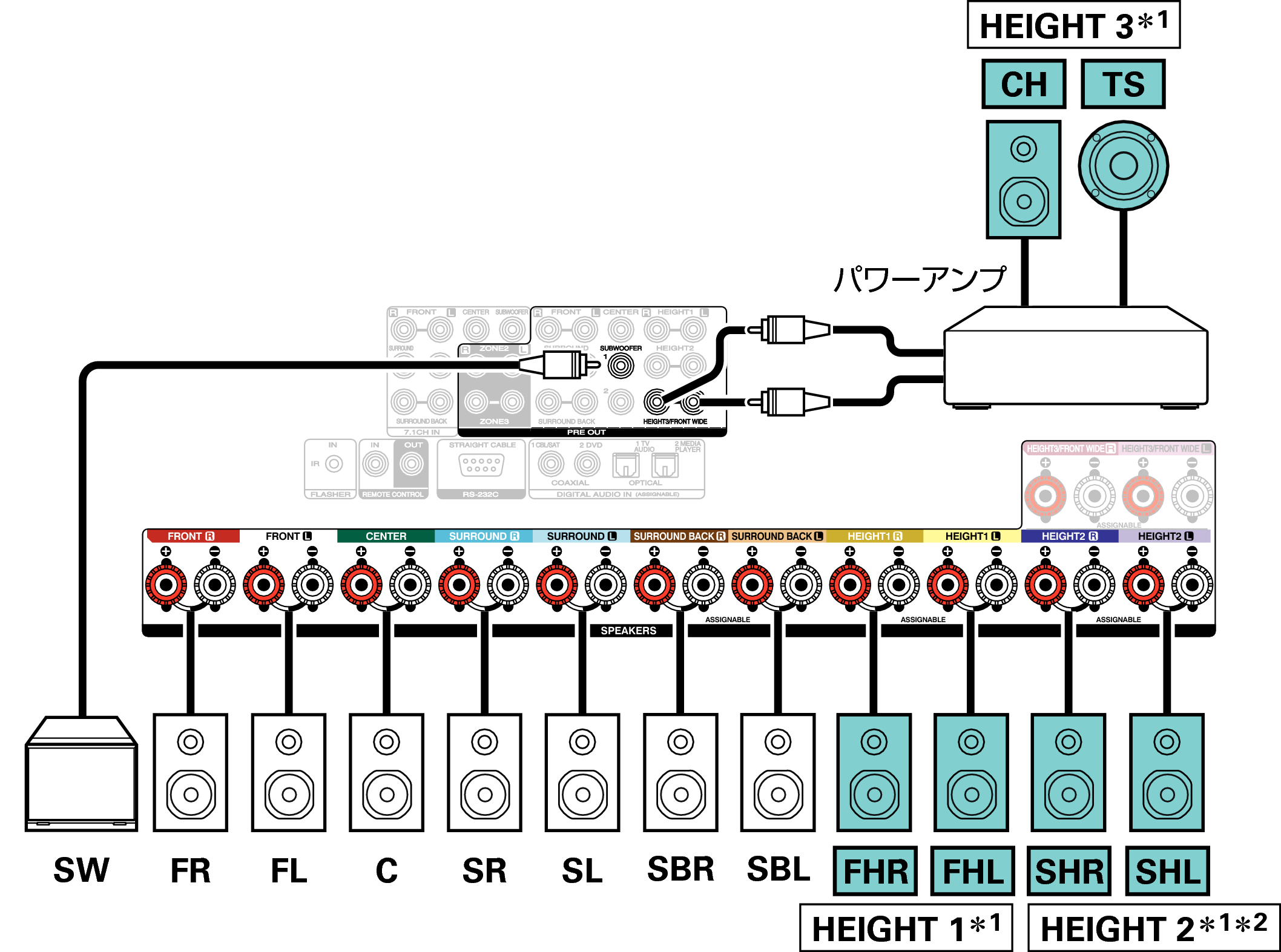

Auro-3D 13.1チャンネルシステムの接続例

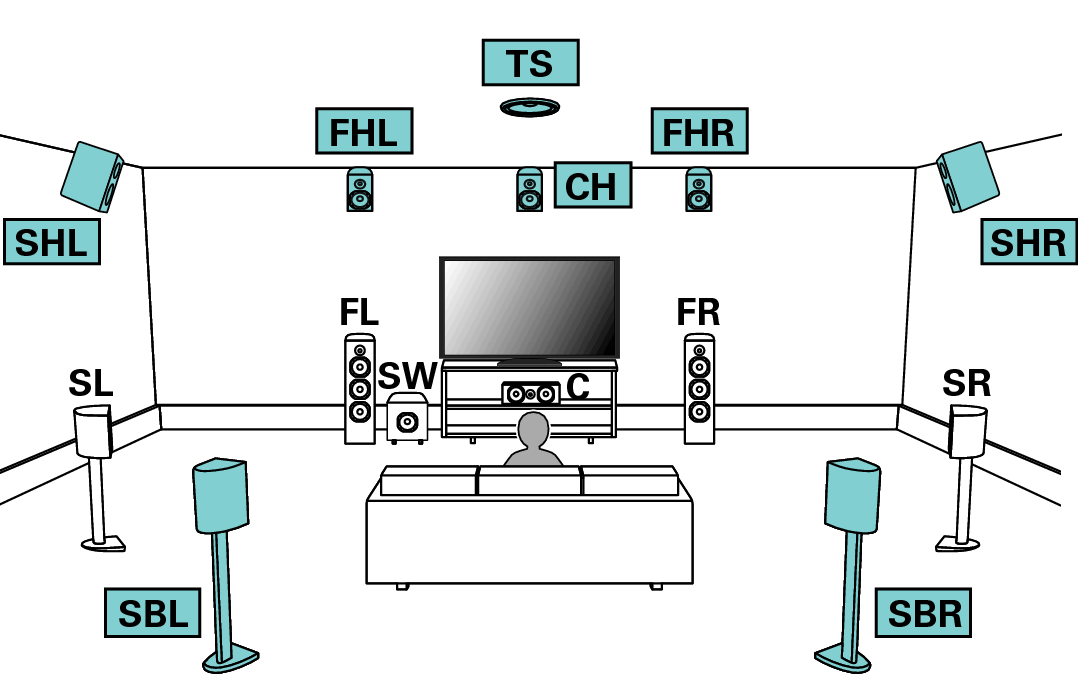

このスピーカー構成は、Auro-3Dの再生に最適化されています。

メニューの“フロア”を“5ch & SB”および“ハイトスピーカー”を“6ch”に設定してください。こちら、こちら
次に、“ハイト” - “前側レイアウト”を“フロントハイト&センターハイト”および“中央レイアウト”を“サラウンドハイト＆トップサラウンド”に設定してください。こちら

HEIGHT1、HEIGHT2およびHEIGHT3チャンネルの組み合わせは、設定で変えることができます。こちら

最適なAuro-3D再生をおこなうには、サラウンドハイトスピーカーのご使用をおすすめします。サラウンドハイトスピーカーの代わりにリアハイトスピーカーを設置すると、Auro-3DおよびDolby Atmosの両方をお楽しみいただけます。

HEIGHT1、HEIGHT2およびHEIGHT3チャンネルの組み合わせは、ご使用のスピーカーシステムに合わせて次のパターンに変えることができます。
メニューの“アンプの割り当て”で設定してください。こちら

使用するハイトスピーカーの組み合わせ				接続するスピーカー端子
	ハイト/天井スピーカーの台数	Dolbyスピーカーの台数	組み合わせパターン	HEIGHT1	HEIGHT2	HEIGHT 3/ FRONT WIDE 1
2ch	2ch	無し	フロントハイト	フロントハイト	-	-
			トップフロント	トップフロント	-	-
			トップミドル	トップミドル	-	-
			トップリア	トップリア	-	-
			リアハイト	リアハイト	-	-
	無し	2ch	フロントDolby	フロントDolby	-	-
			サラウンドDolby	サラウンドDolby	-	-
			バックDolby 2	バックDolby	-	-
4ch	2ch	2ch	フロントDolby＆トップリア	フロントDolby	トップリア	-
			フロントDolby＆リアハイト	フロントDolby	リアハイト	-
			フロントハイト＆サラウンドDolby	フロントハイト	サラウンドDolby	-
			フロントハイト＆バックDolby 2	フロントハイト	バックDolby	-
			トップフロント＆サラウンドDolby	トップフロント	サラウンドDolby	-
			トップフロント＆バックDolby 2	トップフロント	バックDolby	-

使用するハイトスピーカーの組み合わせ				接続するスピーカー端子
	ハイト/天井スピーカーの台数	Dolbyスピーカーの台数	組み合わせパターン	HEIGHT1	HEIGHT2	HEIGHT 3/ FRONT WIDE 1
4ch	4ch	無し	フロントハイト＆トップミドル	フロントハイト	トップミドル	-
			フロントハイト＆トップリア	フロントハイト	トップリア	-
			フロントハイト＆リアハイト 3	フロントハイト	リアハイト	-
			フロントハイト＆サラウンドハイト	フロントハイト	サラウンドハイト	-
			トップフロント＆トップリア	トップフロント	トップリア	-
			トップフロント＆リアハイト	トップフロント	リアハイト	-
			トップミドル＆リアハイト	トップミドル	リアハイト	-
	無し	4ch	フロントDolby＆サラウンドDolby	フロントDolby	サラウンドDolby	-
	無し	4ch	フロントDolby＆バックDolby 2	フロントDolby	バックDolby	-
5ch	5ch	無し	フロントハイト＆リアハイト & トップサラウンド 3	フロントハイト	リアハイト	L：トップサラウンド
			フロントハイト＆サラウンドハイト & トップサラウンド 3	フロントハイト	サラウンドハイト	L：トップサラウンド
			フロントハイト＆リアハイト & センターハイト	フロントハイト	リアハイト	R：センターハイト
			フロントハイト＆サラウンドハイト & センターハイト	フロントハイト	サラウンドハイト	R：センターハイト

使用するハイトスピーカーの組み合わせ				接続するスピーカー端子
	ハイト/天井スピーカーの台数	Dolbyスピーカーの台数	組み合わせパターン	HEIGHT1	HEIGHT2	HEIGHT 3/ FRONT WIDE 1
6ch	6ch	無し	フロントハイト＆サラウンドハイト & リアハイト 4	フロントハイト	リアハイト	サラウンドハイト
			フロントハイト＆リアハイト & トップサラウンド & センターハイト 3	フロントハイト	リアハイト	L：トップサラウンド R：センターハイト
			フロントハイト＆サラウンドハイト & トップサラウンド & センターハイト	フロントハイト	サラウンドハイト	L：トップサラウンド R：センターハイト
			フロントハイト＆トップミドル & リアハイト 3 5	フロントハイト	リアハイト	トップミドル
			トップフロント & トップミドル & トップリア 5	トップフロント	トップリア	トップミドル
	4ch	2ch	フロントハイト＆サラウンドDolby & リアハイト 3	フロントハイト	リアハイト	サラウンドDolby
	4ch	2ch	トップフロント＆サラウンドDolby & トップリア	トップフロント	トップリア	サラウンドDolby
	2ch	4ch	フロントハイト＆サラウンドDolby & バックDolby 2	フロントDolby	バックDolby	サラウンドDolby
			フロントDolby & トップミドル & バックDolby 2	フロントDolby	バックDolby	トップミドル
			フロントDolby＆サラウンドDolby & リアハイト	フロントDolby	リアハイト	サラウンドDolby
	無し	6ch	フロントDolby＆サラウンドDolby & バックDolby 2	フロントDolby	バックDolby	サラウンドDolby

フロントワイドスピーカーを使用するときは、HEIGHT3/FRONT WIDEスピーカー端子に接続し、メニューの“フロア”を“5ch & FW”または“5ch & SB & FW”に設定してください。こちら

サラウンドバックスピーカーを使用しているときに選択できます。

Dolby Atmos、DTS:XまたはAuro-3D信号を再生しているときは、それぞれのサウンドモードに適した2組のハイトスピーカーを使用して再生します。
Dolby AtmosまたはDTS:X信号を再生しているときは、フロントハイトおよびリアハイトスピーカーを使用して再生します。
Auro-3D信号を再生しているときは、フロントハイトおよびサラウンドハイトスピーカーを使用して再生します。

メニューの“フロア”設定が“5ch”または“5ch & SB”のときに選択できます。こちら

スピーカーの構成と“アンプの割り当て”の設定
