リアパネル

詳しくは、次のページをご覧ください。

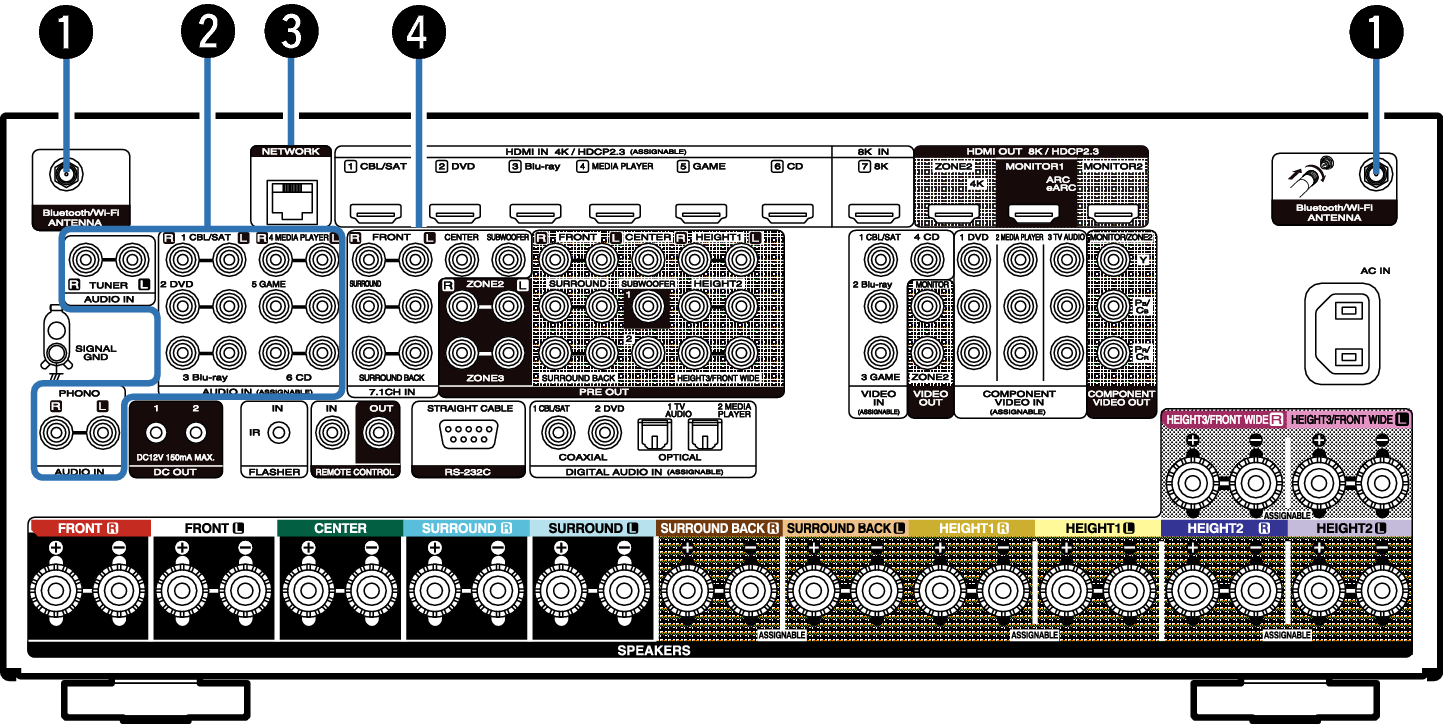

Name Rear Small1 S85N

Bluetooth/無線LAN用アンテナ端子

Bluetoothでお手持ちの機器と接続する場合、または無線LANでネットワークに接続する場合は、この端子に付属のBluetooth/無線LAN用外部アンテナを接続してご使用ください。こちら

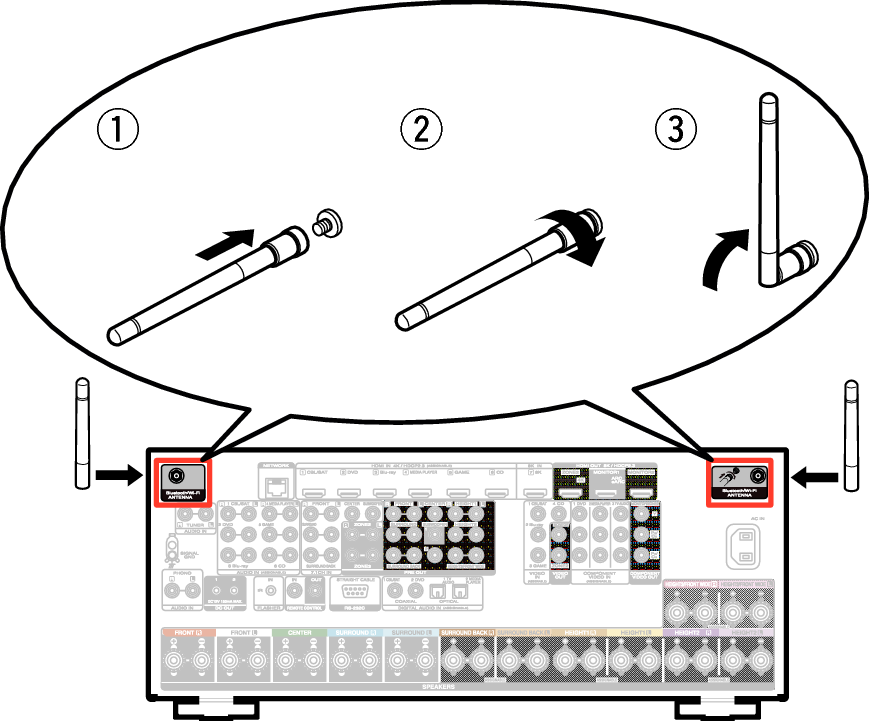

Bluetooth/無線LAN用外部アンテナをリアパネルのアンテナ端子と水平に合わせる。
アンテナを右に回してしっかり締める。
最も受信状態が良い向きにアンテナを回転させる。
Pict AntennaAngle S85N

アナログオーディオ端子(AUDIO)

アナログオーディオ端子付きの機器を接続します。

ネットワーク端子(NETWORK)

有線LANでネットワークに接続する際にLANケーブルを接続します。こちら

7.1チャンネル入力端子(7.1CH IN)

マルチチャンネル音声出力端子付きの機器を接続します。こちら

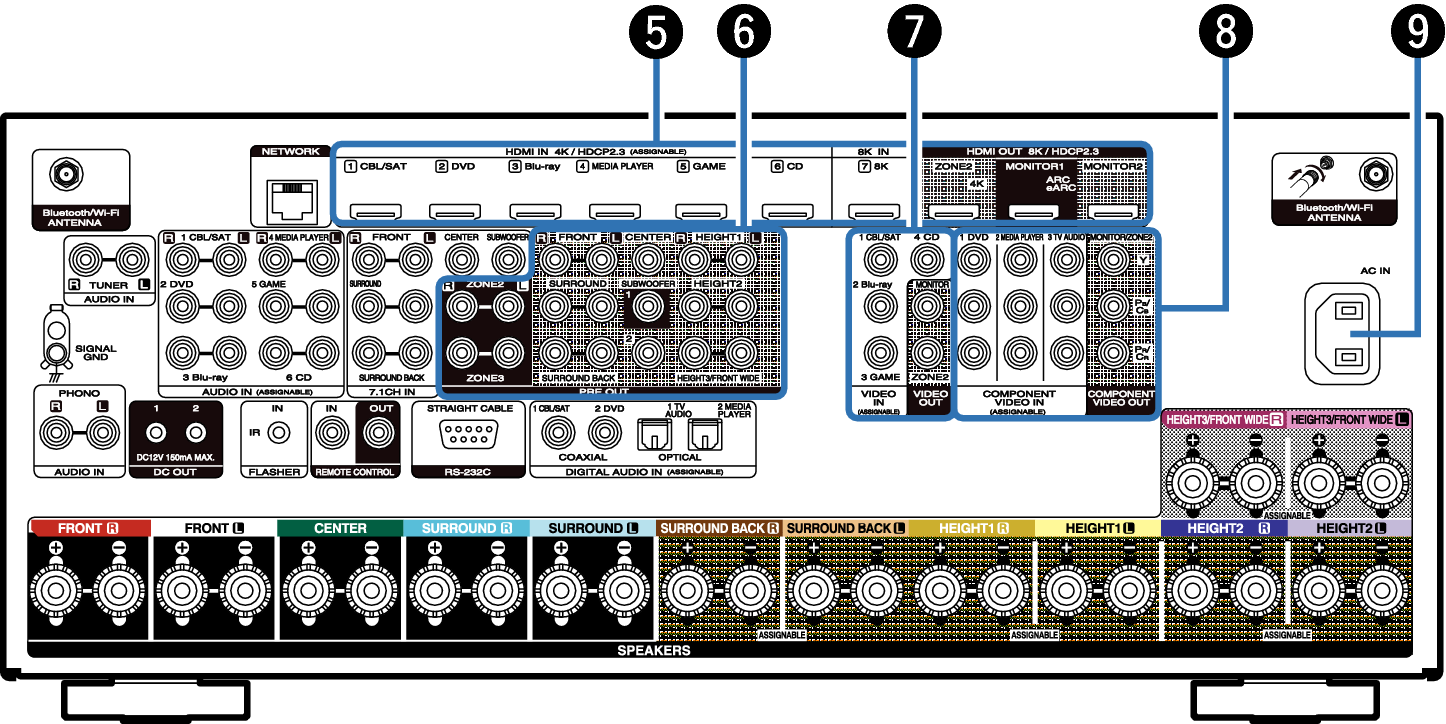

Name Rear Small2 S85N

HDMI端子

HDMI端子付きの機器を接続します。

プリアウト端子(PRE OUT)

アンプ内蔵のサブウーハーや外部パワーアンプを接続します。

ビデオ端子(VIDEO)

ビデオ端子付きの機器を接続します。

コンポーネントビデオ端子(COMPONENT VIDEO)

コンポーネントビデオ端子付きの機器を接続します。

AC インレット(AC IN)

電源コードを接続します。こちら

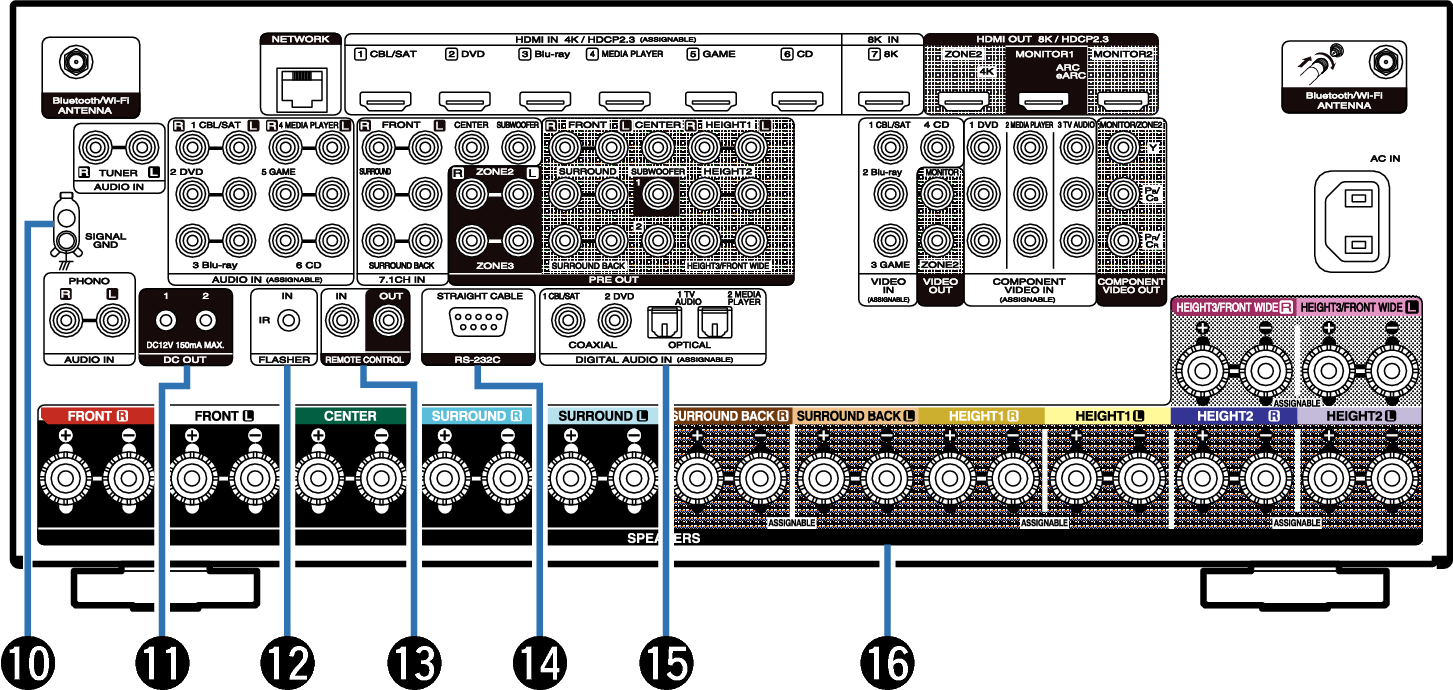

Name Rear Small3 S85N

アース端子(SIGNAL GND)

レコードプレーヤーのアース線を接続します。こちら

DC OUT端子

トリガー機能対応の機器を接続します。こちら

FLASHER IN端子

コントロールBOXやその他のコントロール機器を接続して、本機をコントロールするときに使用します。

リモートコントロール端子(REMOTE CONTROL)

メインゾーン以外の部屋から本機や外部機器を操作するために、赤外線受信機や送信機を接続します。こちら

RS-232C端子

RS-232Cシリアル端子付きのホームオートメーションコントローラー機器を接続します。本機のシリアルコントロールについての詳細は、ホームオートメーションコントローラー機器の取扱説明書をご覧ください。

あらかじめ次の確認をしてください。

本機の電源を入れる。
外部のコントロール機器で、本機の電源を切る。
本機がスタンバイ状態になる。

デジタルオーディオ端子(DIGITAL AUDIO)

デジタルオーディオ端子付きの機器を接続します。

スピーカー端子(SPEAKERS)

スピーカーを接続します。こちら

ご注意

端子内部のピンには絶対に触れないでください。静電気により、故障の原因になることがあります。
