Luidsprekerconfiguratie en instellingen “Verst. Toewijzen”
Dit toestel heeft een ingebouwde 7-kanaals stroomversterker. Naast het standaard 5.1-kanaals systeem, kunnen verschillende luidsprekersystemen worden geconfigureerd door de instellingen voor “Verst. Toewijzen” te wijzigen volgens de toepassing, zoals 7.1-kanaals systemen, bi-amp-aansluitingen en 2-kanaals systemen voor multizone-weergave. koppeling
Voer de “Verst. Toewijzen”-instellingen uit voor het aantal kamers en de te installeren luidsprekers. koppeling
Weergave luidspreker en zone |
De bedieningsmodus instellen (“Verst. Toewijzen”) |
Bladzijde aansluitingen |
|
---|---|---|---|
MAIN ZONE |
ZONE2 |
||
5.1-kanaals |
2-kanaals (pre-out) |
Kan worden ingesteld in alle “Verst. Toewijzen”-modi. |
|
7.1-kanaals (surround achter) |
2-kanaals (pre-out) |
Surround Back (Standaard) |
|
7.1-kanaals (voor hoog) |
2-kanaals (pre-out) |
Front Height |
|
7.1-kanaals (boven voor) |
2-kanaals (pre-out) |
Top Front |
|
7.1-kanaals (boven midden) |
2-kanaals (pre-out) |
Top Middle |
|
7.1-kanaals (voorluidspreker Dolby Atmos Enabled) |
2-kanaals (pre-out) |
Front Dolby |
|
7.1-kanaals (surroundluidspreker Dolby Atmos Enabled) |
2-kanaals (pre-out) |
Surround Dolby |
|
5.1-kanaals (bi-Amp aansluiting voor voorluidspreker) |
2-kanaals (pre-out) |
Bi-Amp |
|
5.1-kanaals + tweede paar voorluidsprekers |
2-kanaals (pre-out) |
Front B |
|
5.1-kanaals |
2-kanaals |
ZONE2 |
De geluidsmodus die kan worden geselecteerd, verschilt afhankelijk van de luidsprekerconfiguratie. Zie “Relatie tussen geluidsmodi en kanaaluitgang” koppeling voor de ondersteunde geluidsmodi.
5.1-kanaals weergave
Dit wordt gebruikt voor een standaard 5.1-kanaals surroundsysteem.

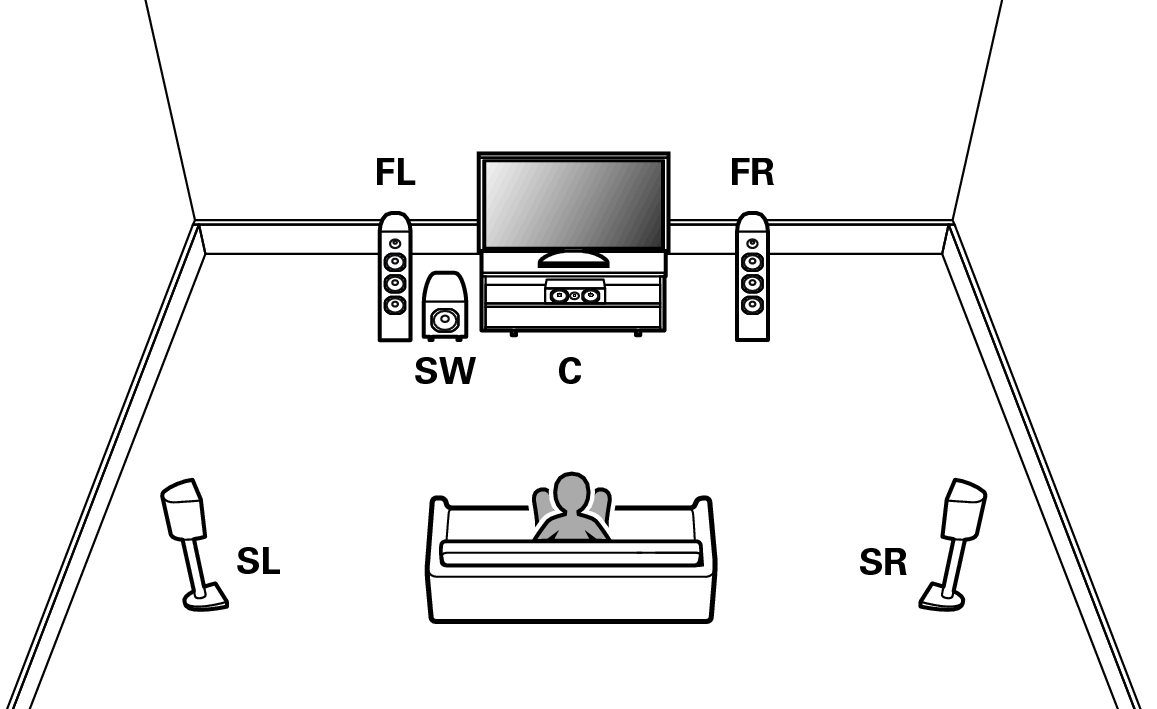

![](fig/Pict AmpAssign 5.1_OBAOILvkrqbqis.png)
![](fig/Conne SP 5.1 1607N_PCIRILsysjuavr.png)
7.1-kanaals weergave
Systeem voor 7.1-kanaals surroundweergave.
Voorbeeldaansluitingen wanneer u luidsprekers surround achter gebruikt
Dit 7.1-kanaals surroundsysteem is hetzelfde als een standaard 5.1-kanaals systeem, maar met surround achter-luidsprekers.

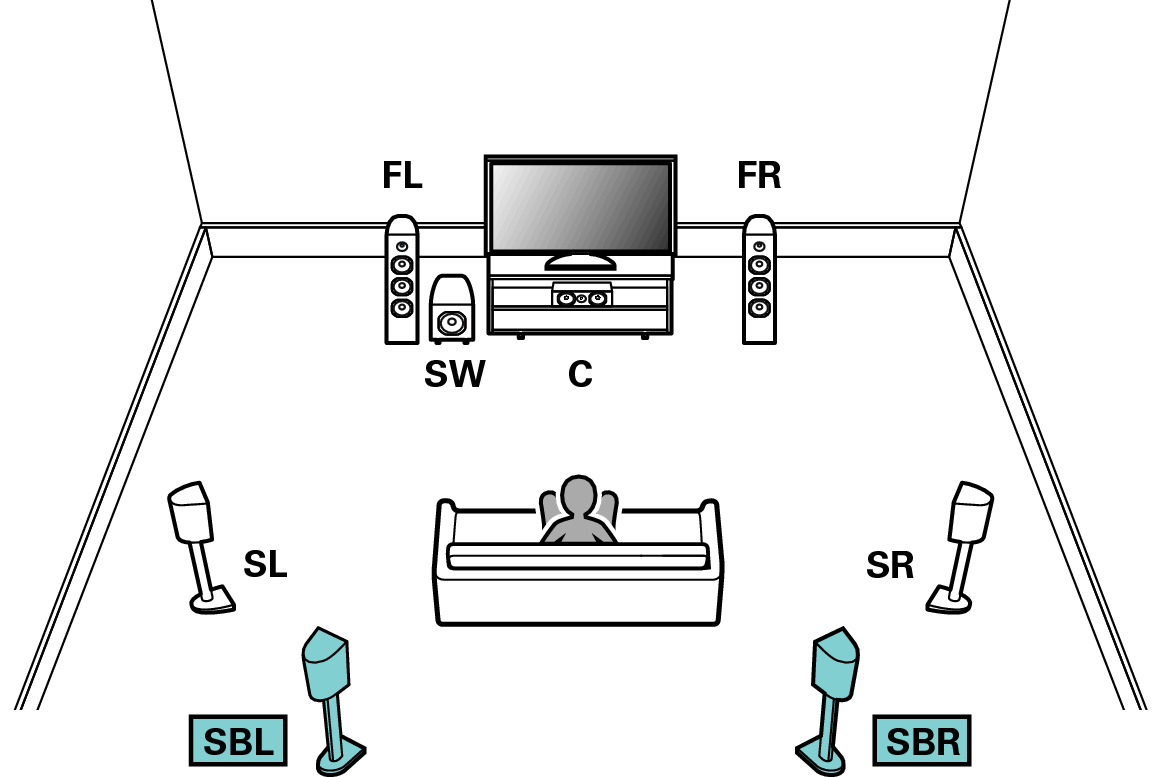

![](fig/Pict SurrBack SP Layout X2200_ZHOBILhdygfbof.png)
Stel “Toewijsmodus” in op “Surround Back” in het menu. koppeling

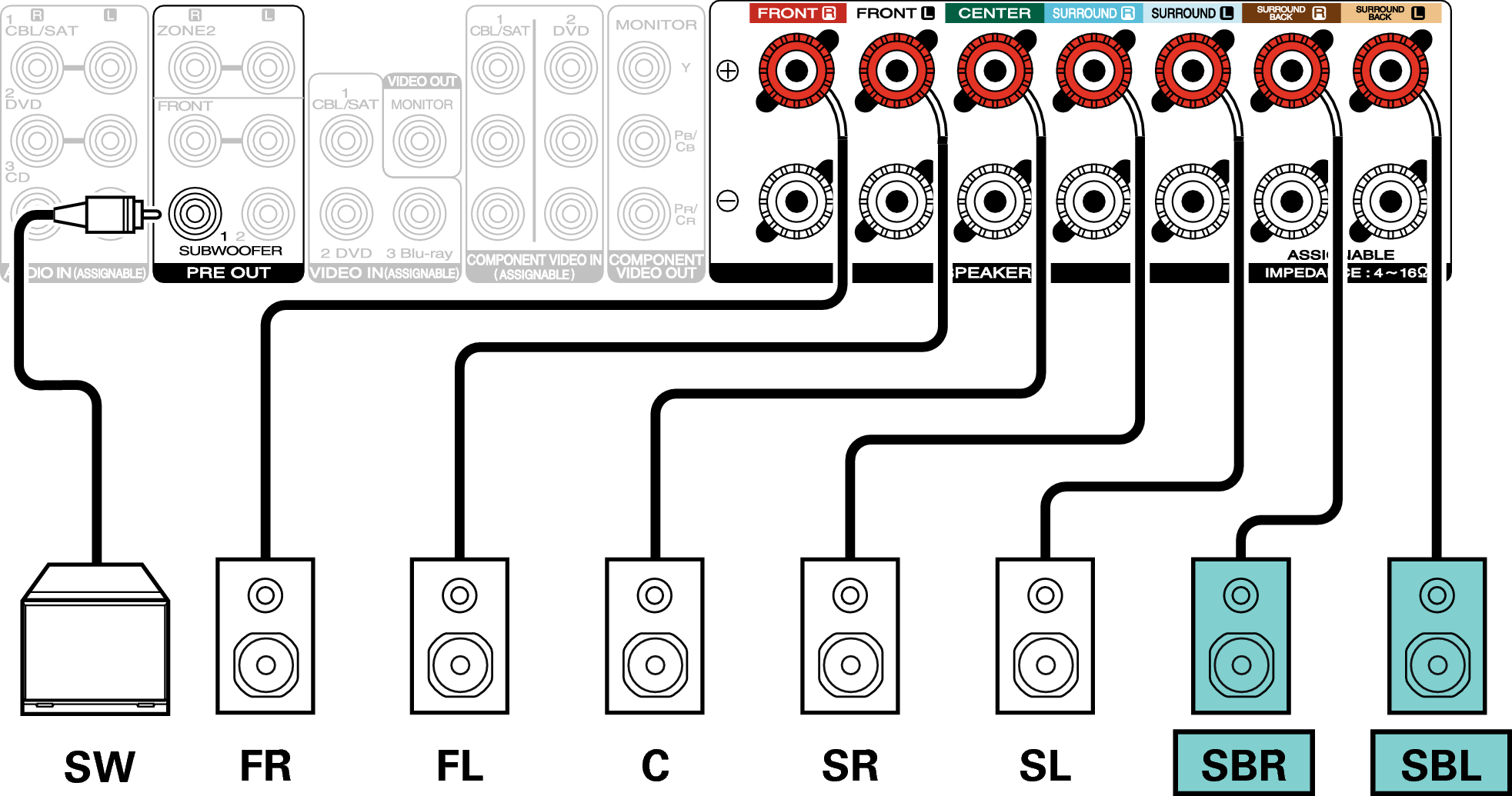

![](fig/Conne SP 7.1 SB 1607N_PCIRILqkpmvptr.png)
Wanneer u één signaal surround achterluidspreker gebruikt, sluit u deze aan op de SURROUND BACK L-aansluiting.
Voorbeeldaansluitingen wanneer u de voorluidsprekers hoog gebruikt
Dit 7.1-kanaals surroundsysteem is hetzelfde als een standaard 5.1-kanaals systeem, maar met voorluidsprekers hoog.
![](fig/Pict FrontHeight SP Layout X~_ZHOBILpnupsqdk.png)
Stel “Toewijsmodus” in op “Front Height” in het menu. koppeling

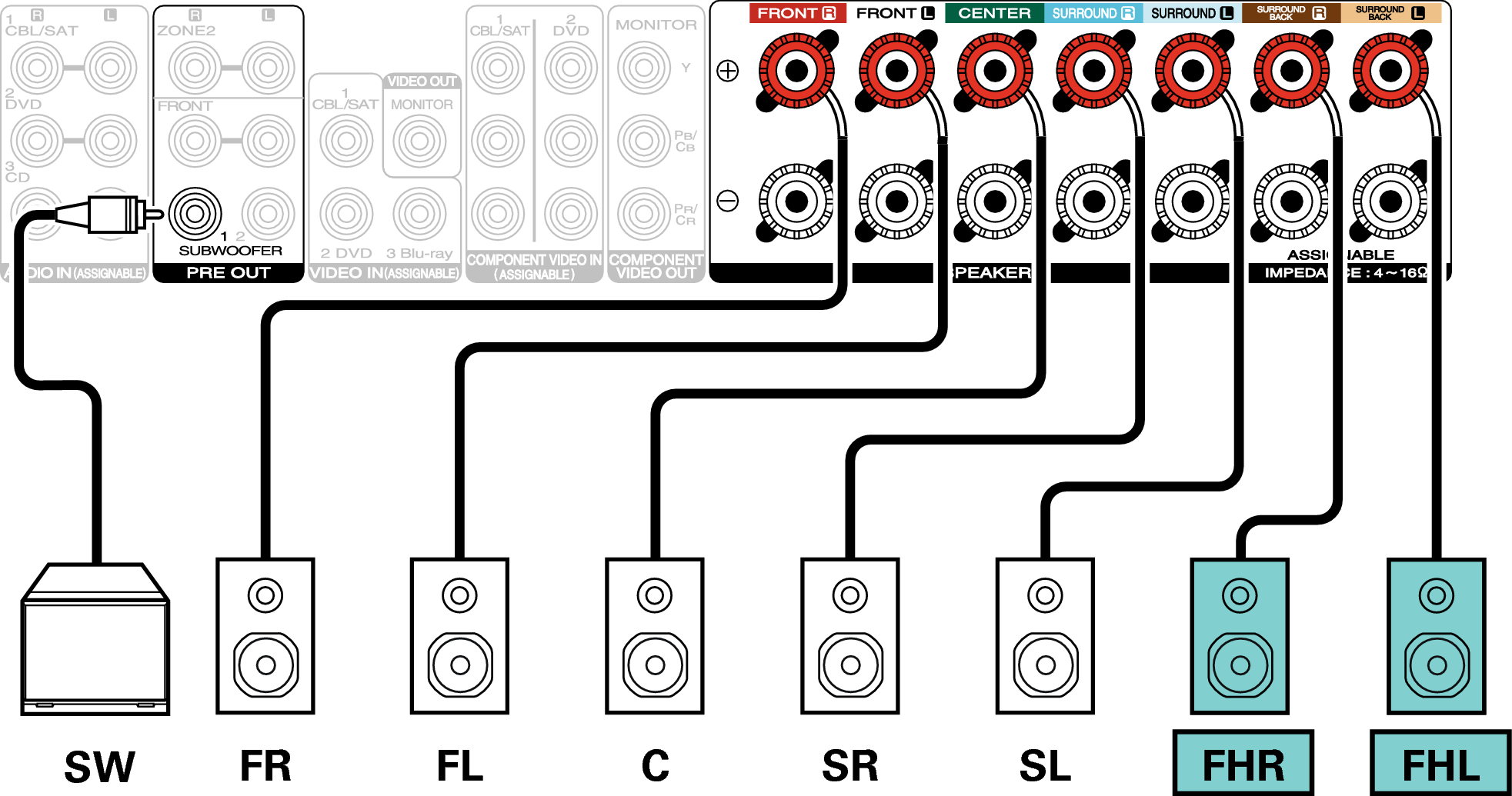

![](fig/Conne SP 7.1 FH 1607N_PCIRILjaframns.png)
Voorbeeldaansluitingen wanneer u de voorluidsprekers boven gebruikt
Dit 7.1-kanaals surroundsysteem is hetzelfde als een standaard 5.1-kanaals systeem, maar met voorluidsprekers boven.

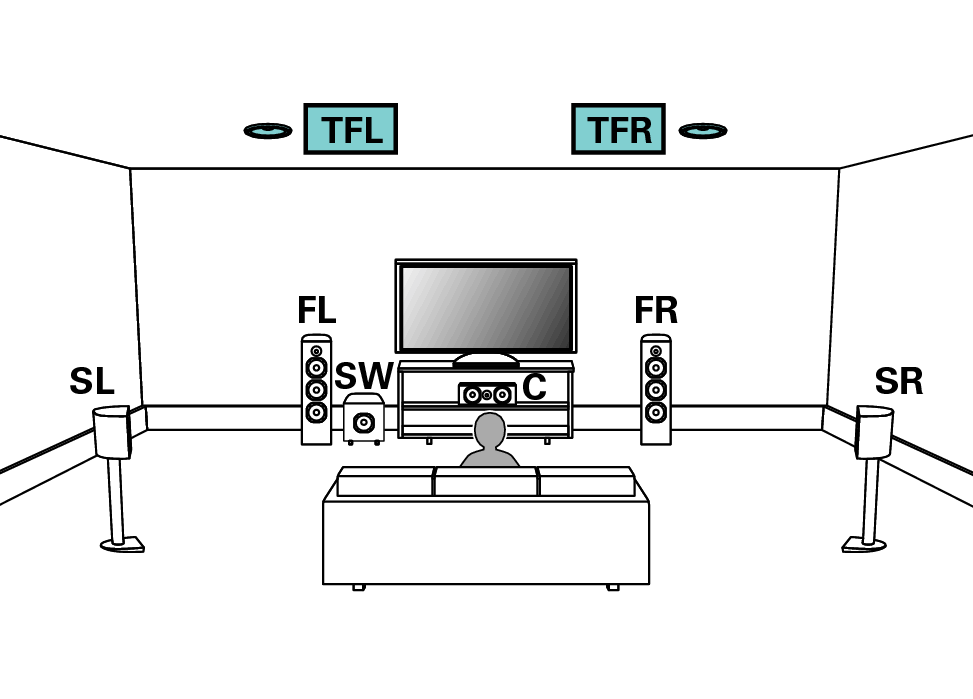

![](fig/Pict TopFront SP Layout X2200_ZHOBILqbykmyvy.png)
Stel “Toewijsmodus” in op “Top Front” in het menu. koppeling
![](fig/Conne SP 7.1 TF 1607N_PCIRILlinkgbvf.png)
Voorbeeldaansluitingen wanneer u de voorluidsprekers midden gebruikt
Dit 7.1-kanaals surroundsysteem is hetzelfde als een standaard 5.1-kanaals systeem, maar met luidsprekers boven midden.

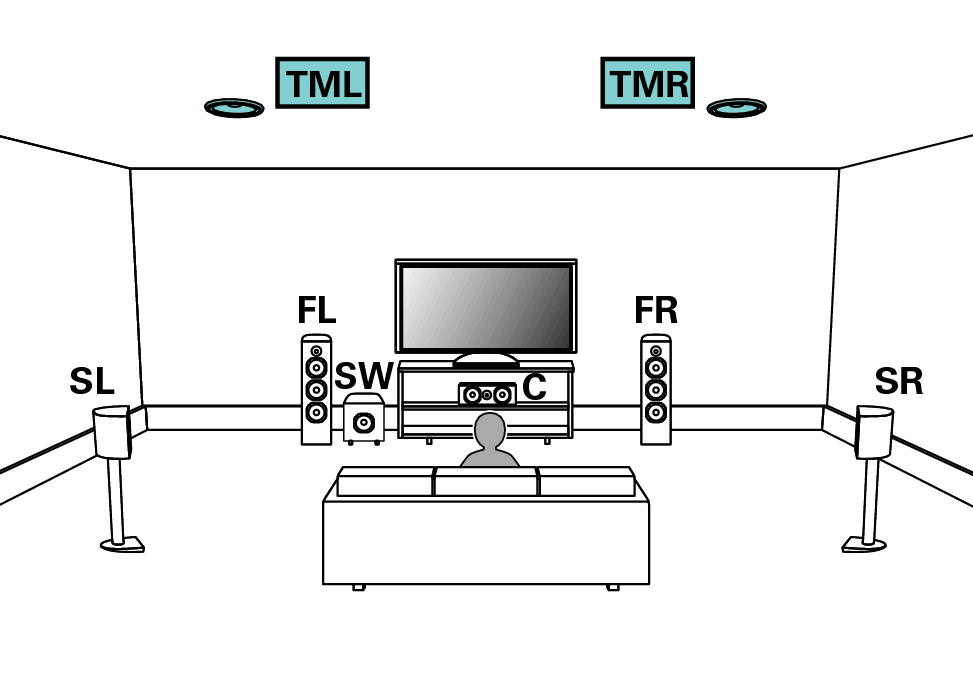

![](fig/Pict TopMiddle SP Layout X22~_ZHOBILoxiedqie.png)
Stel “Toewijsmodus” in op “Top Middle” in het menu. koppeling

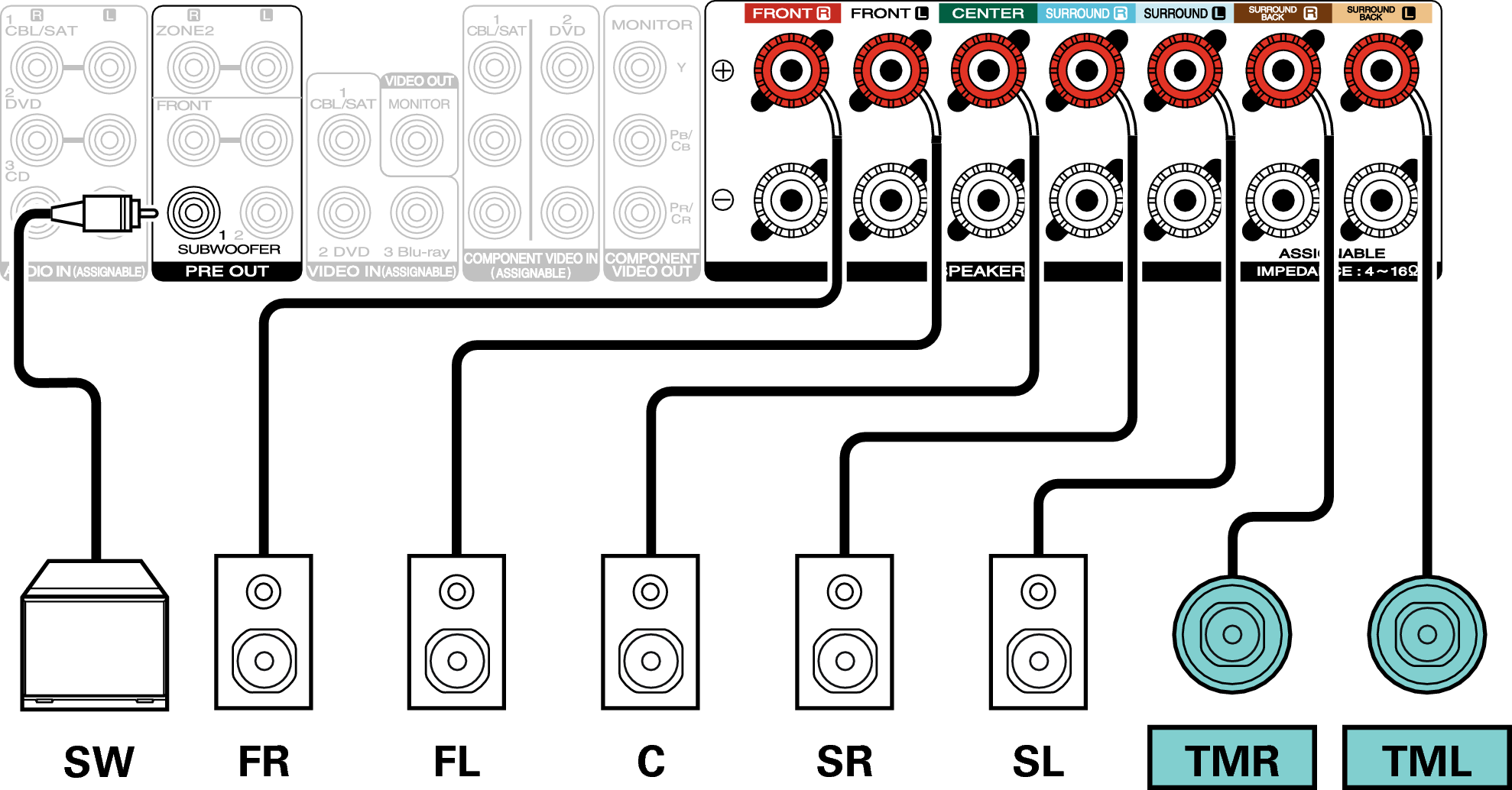

![](fig/Conne SP 7.1 TM 1607N_PCIRILuykcpnfb.png)
Voorbeeldaansluitingen wanneer u de voorluidsprekers Dolby Atmos Enabled gebruikt
Dit 7.1-kanaals surroundsysteem is hetzelfde als een standaard 5.1-kanaals systeem, maar met Dolby Atmos Enabled voorluidsprekers.
![](fig/Pict FrontDolby SP Layout X2~_ZHOBILybeyhvxo.png)
Stel “Toewijsmodus” in op “Front Dolby” in het menu. koppeling

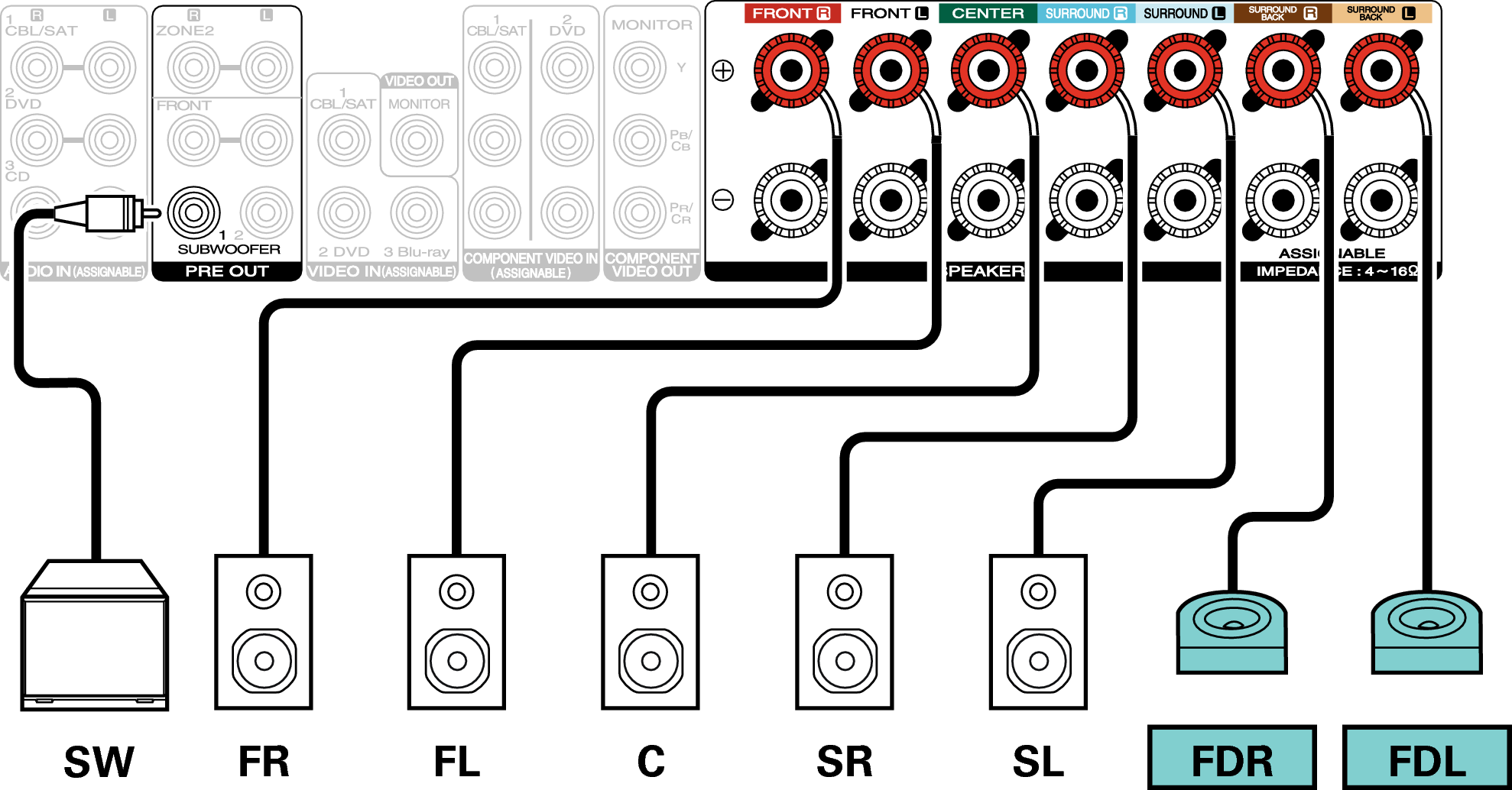

![](fig/Conne SP 7.1 FD 1607N_PCIRILdugyujyw.png)
Voorbeeldaansluitingen wanneer u de surround luidsprekers Dolby Atmos Enabled gebruikt
Dit 7.1-kanaals surroundsysteem is hetzelfde als een standaard 5.1-kanaals systeem, maar met Dolby Atmos Enabled surround luidsprekers.

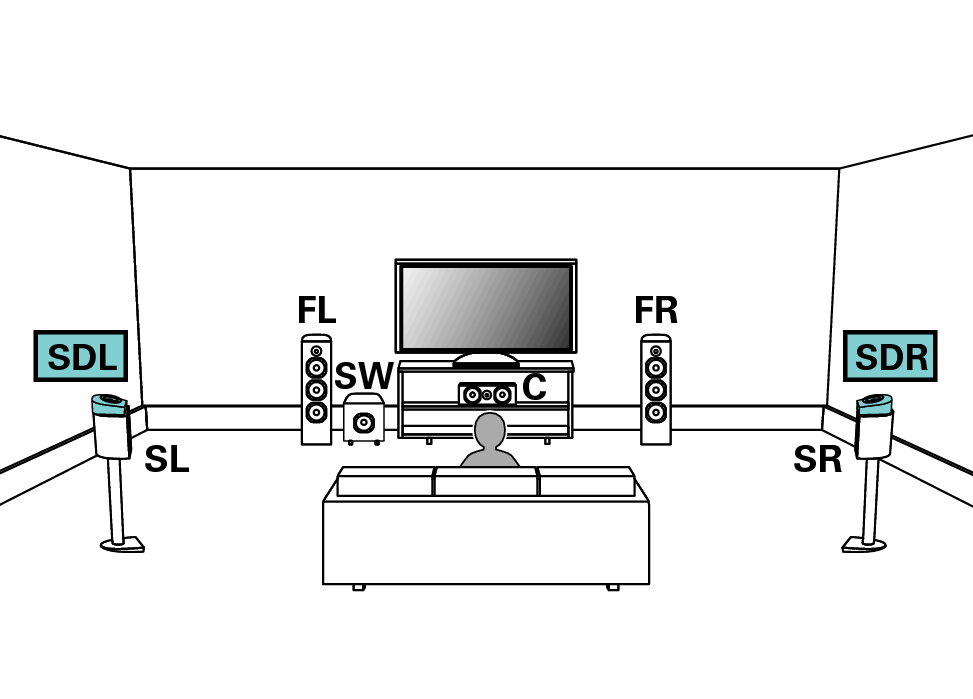

![](fig/Pict SurrDolby SP Layout X22~_ZHOBILnzgiwqvo.png)
Stel “Toewijsmodus” in op “Surround Dolby” in het menu. koppeling
![](fig/Conne SP 7.1 SD 1607N_PCIRILrdtagydm.png)
5.1-kanaals weergave (bi-amp aansluiting van voorluidspreker)
Dit systeem speelt 5.1-kanaals bronnen af. U kunt de Bi-amp aansluiting gebruiken voor de voorluidsprekers. Bi-Amp aansluiting is een methode voor het aansluiten van afzonderlijke versterkers op de tweeter- en de wooferaansluiting van een luidspreker die dubbele versterking ondersteunt. Via deze aansluiting is EMF (stroom die wordt geretourneerd zonder te worden uitgevoerd) achteruit mogelijk vanaf de woofer voor stroming in de tweeter zonder de geluidskwaliteit te beïnvloeden, produceert een hogere geluidskwaliteit.
![](fig/Pict AmpAssign 5.1 BiAmp_OBAOILqzqigdqw.png)
Stel “Toewijsmodus” in op “Bi-Amp” in het menu. koppeling
Denk er, bij het maken van bi-amp aansluitingen, aan de zekering of het snoer tussen de wooferaansluiting van de luidspreker en de tweeteraansluitingen te verwijderen.

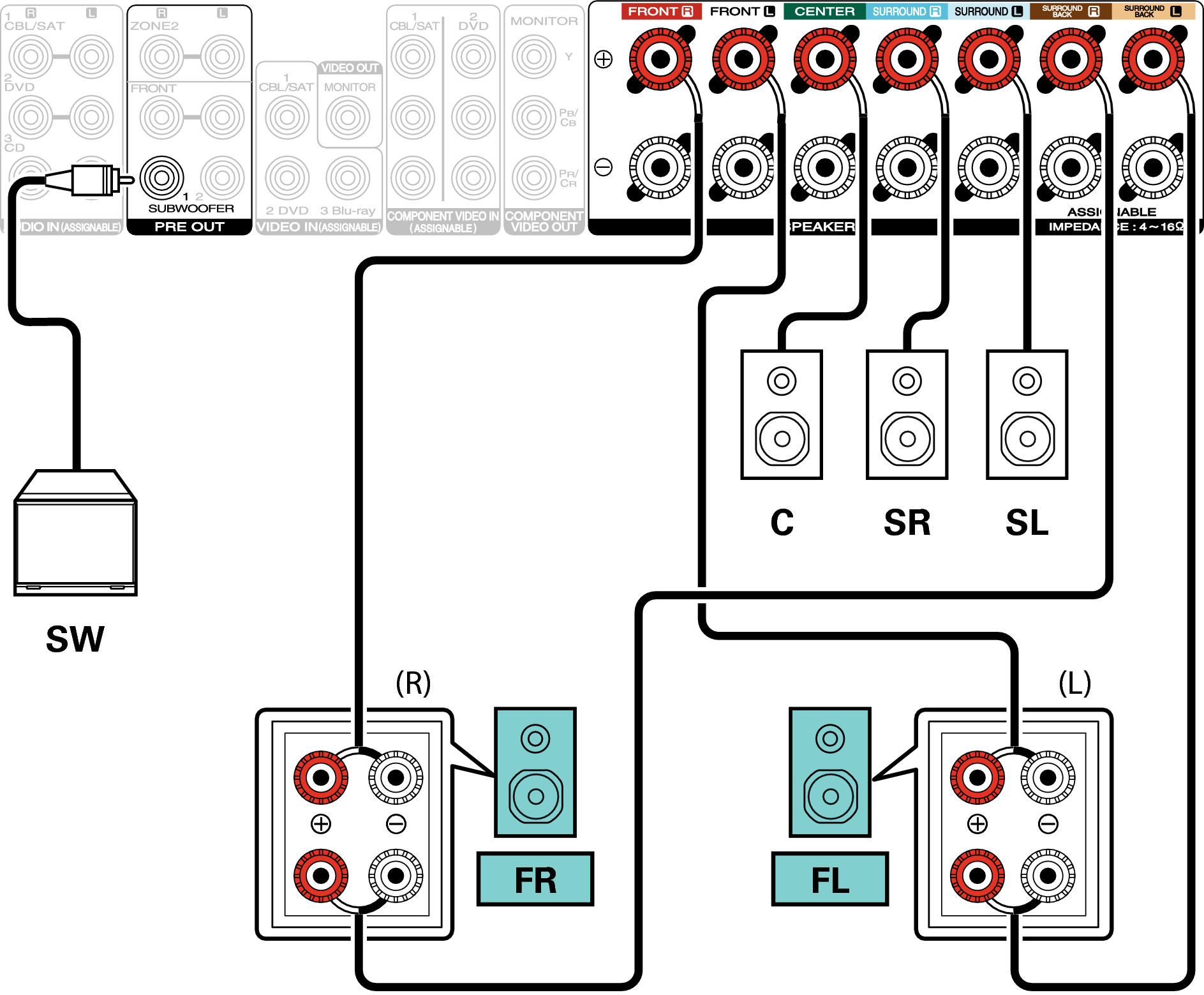

![](fig/Conne SP 5.1 BiAmp 1607N_PCIRILdzbrvdwj.png)
5.1-kanaals weergave + tweede paar voorluidspreker
Via dit systeem kan de weergave worden geschakeld tussen de voorluidsprekers A en B zoals gewenst.

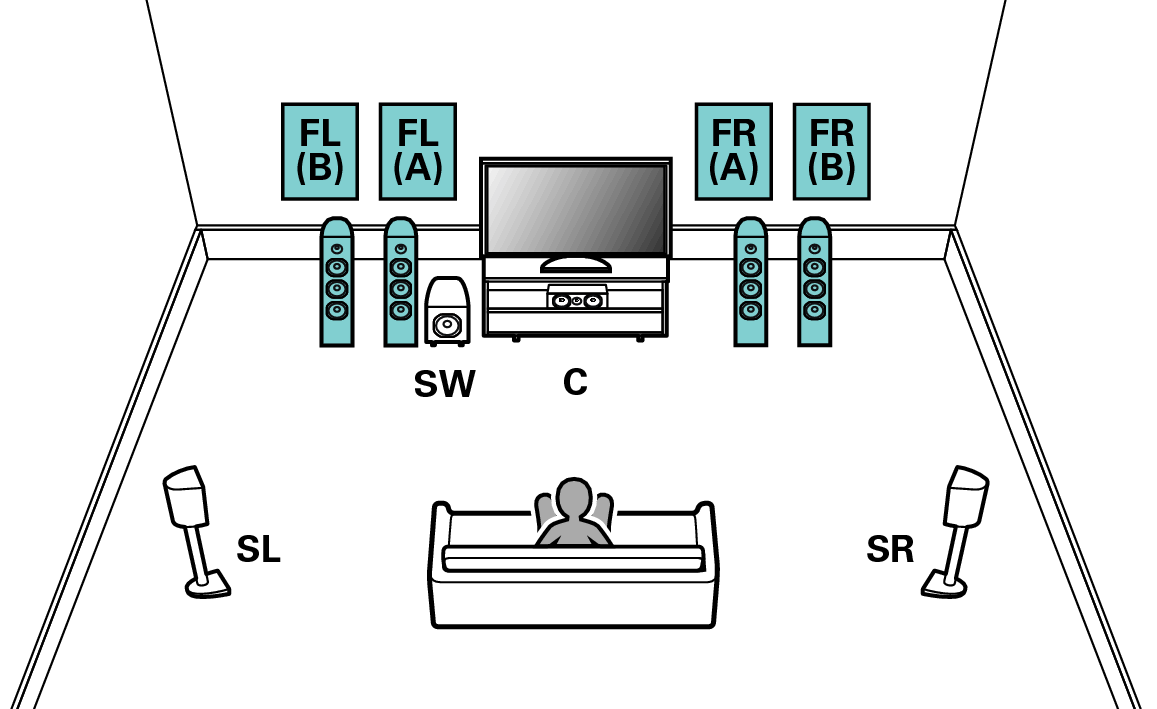

![](fig/Pict AmpAssign 5.1 FB_OBAOILndxtffum.png)
Stel “Toewijsmodus” in op “Front B” in het menu. koppeling

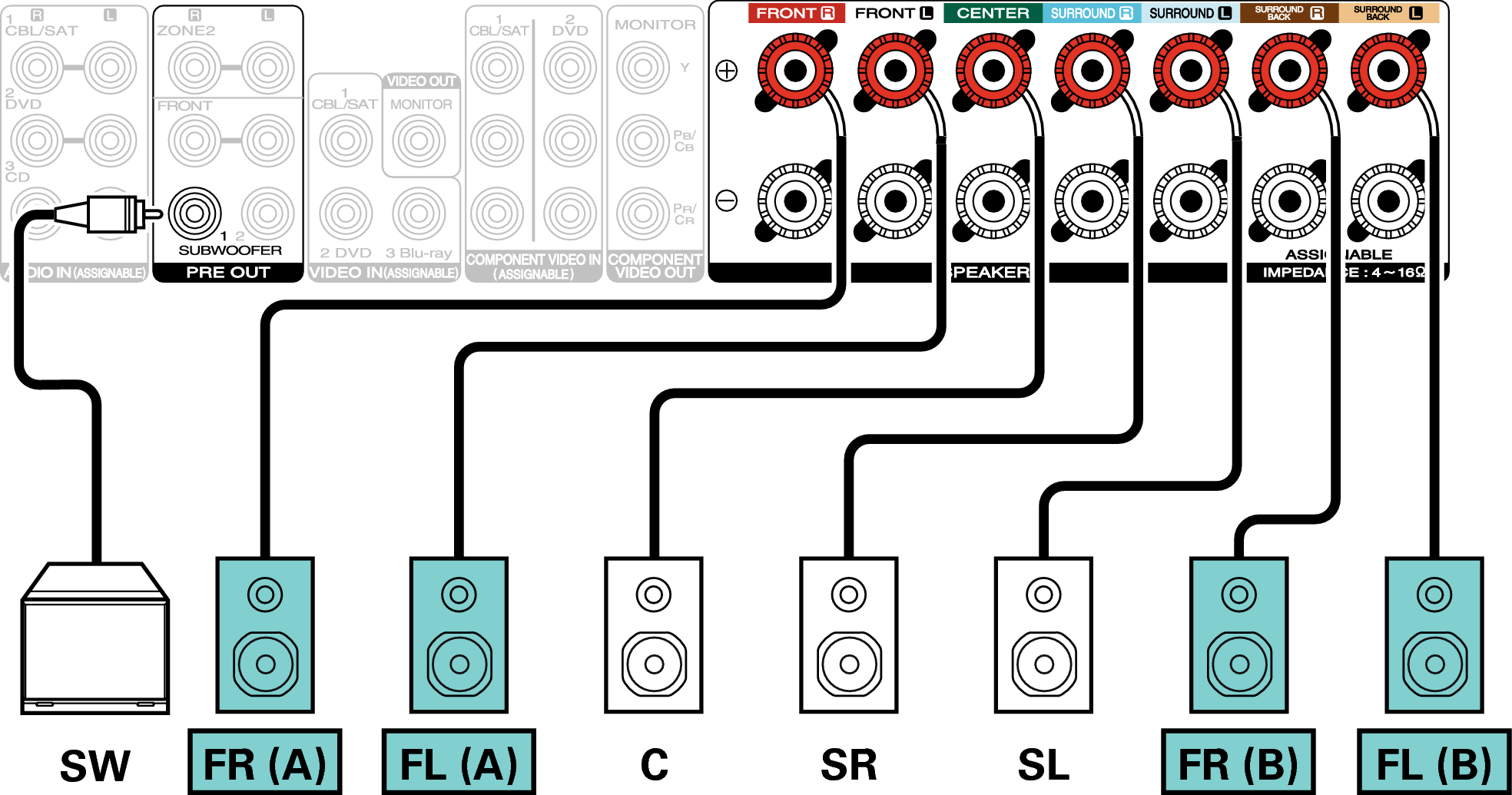

![](fig/Conne SP 5.1 FB 1607N_PCIRILpffajiiz.png)
5.1-kanaals weergave playback (MAIN ZONE) + 2-kanaals weergave (ZONE2)
Deze aansluitmethode vormt een 5.1-kanaals luidsprekersysteem in de MAIN ZONE en een 2-kanaals systeem in ZONE2.

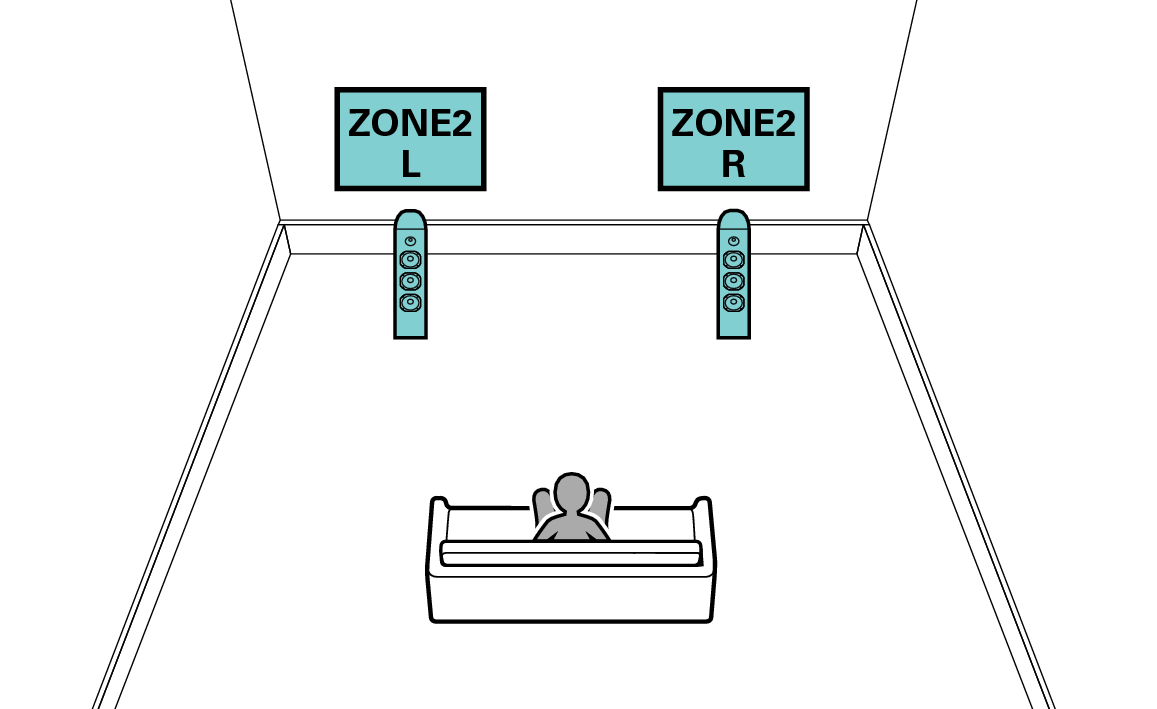

MAIN ZONE |
![]() |
ZONE2 |
![]() |
![](fig/Conne SP 5.1 ZONE2 1607N_PCIRILigfcksvu.png)
Stel “Toewijsmodus” in op “ZONE2” in het menu. koppeling
