Взаимосвязь между видеосигналами и выходом мониторах

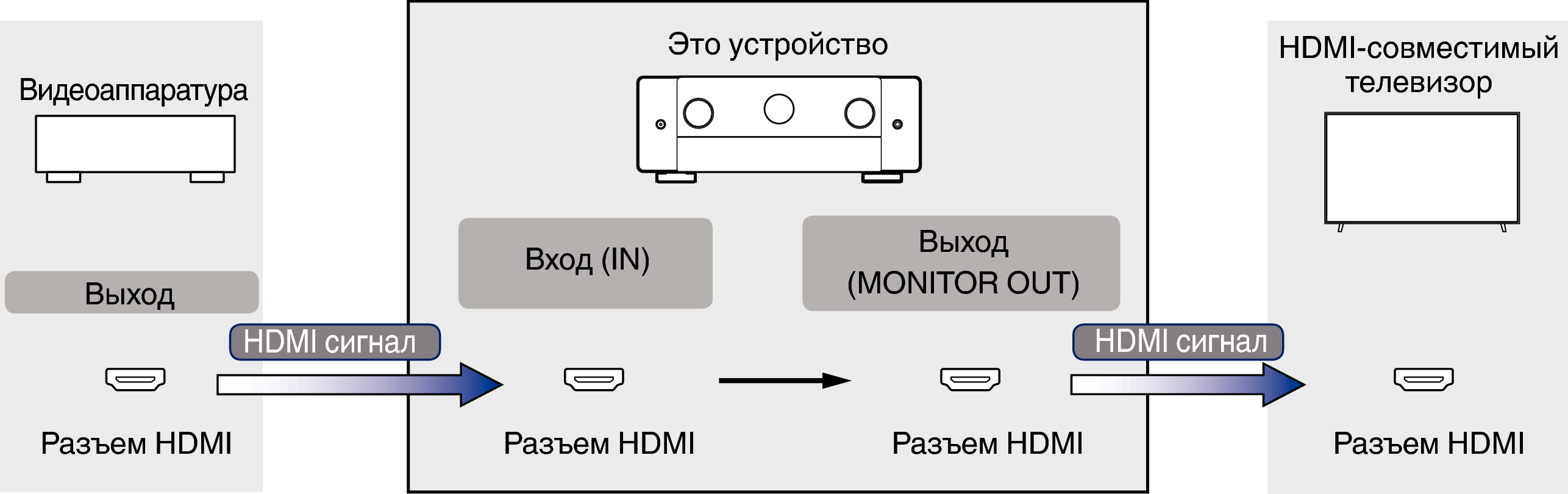

Pict VideoSignal C50
ПРИМЕЧАНИЕ

Для ввода/вывода видеосигналов на данном устройстве предусмотрены только разъемы HDMI.

Если для параметра “HDMI Апскейлер” в меню задано значение “Авто”, данное устройство повышает разрешение входного видеосигнала HDMI и затем выводит его на телевизор.ссылка

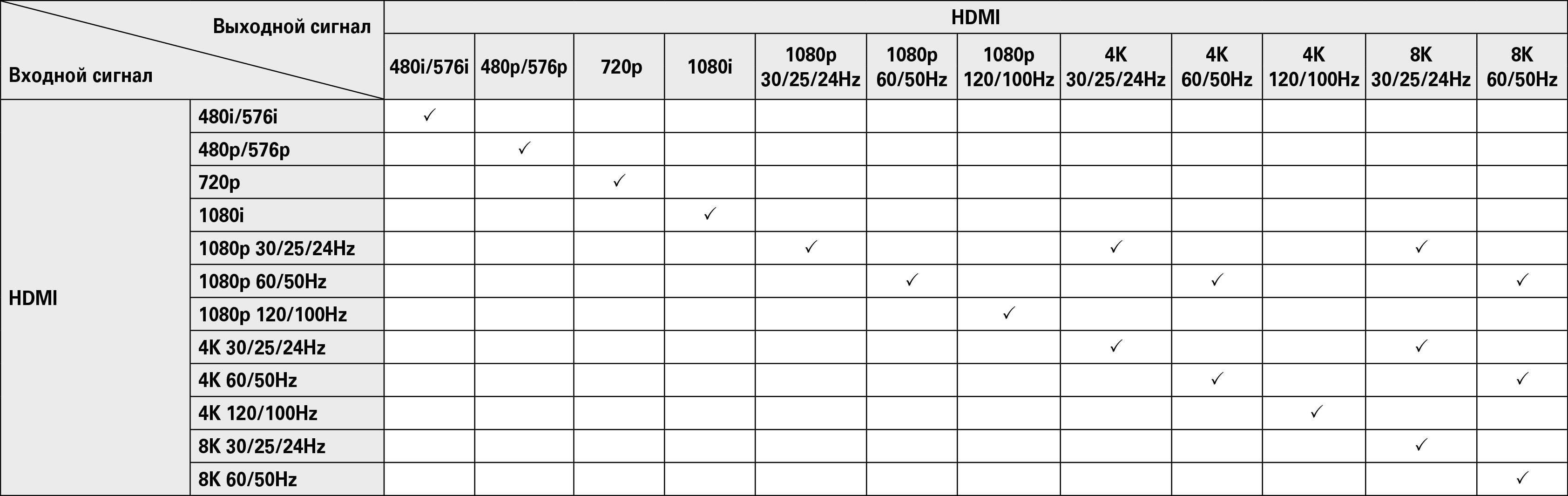

Pict VideoTable X38
