Подключение внешнего усилителя мощности

Вы можете использовать данное устройство в качестве предусилителя, подключив внешний усилитель мощности к разъемам PRE OUT. Посредством добавления усилителя на каждый канал, реальность звука можно улучшить.

Выберите разъем для подключения и подсоедините устройство.

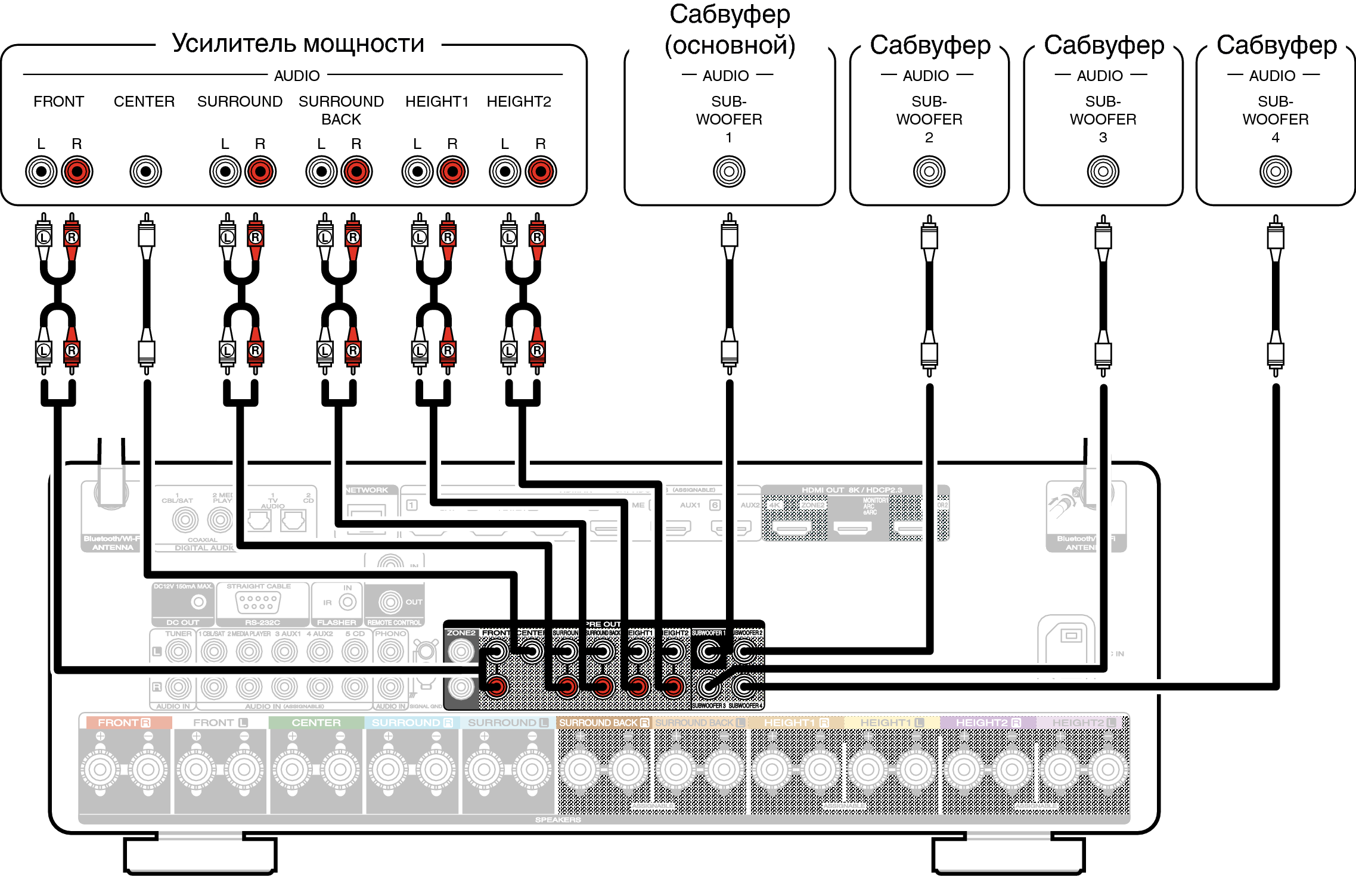

Conne PRE OUT C50N

При подключении внешнего усилителя мощности ко всем динамикам и использовании данного устройства в качестве предусилителя установите для параметра “Назнач. усил.” значение “Предусилитель”. ссылка
Помехи на предварительном усилителе можно уменьшить, отключив прохождение сигнала к усилителю мощности.

Если в меню установить “Соединение”, то путь сигнала к усилителю мощности каждого канала может быть отключен по отдельности, и Вы можете использовать свой избранный канал в качестве предуcилителя. ссылка

Если используется только один тыловой динамик объемного звучания, подключите его к клемме левого канала (L).

Выходной сигнал для разъема PRE OUT в динамиках Height 1 (Верхний 1) и Height 2 (Верхний 2) зависит от комбинации используемых верхних/потолочных динамиков или динамиков с поддержкой функции Dolby Atmos. Информацию о разъеме PRE OUT, к которому подключаются верхние/потолочные динамики или динамики с поддержкой функции Dolby Atmos, см. в “Расстановка колонок”–“Размещ. AC” или “Фронт.АС/Бок.АС/Тыл.АС/TS/CH”ссылка.
