Установка соединения с ZONE2

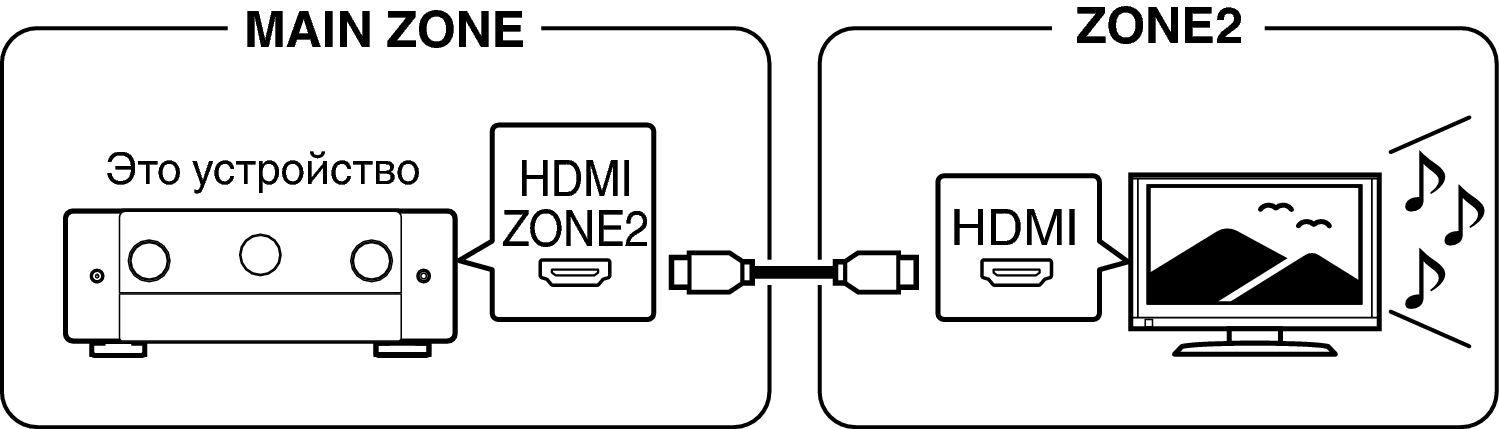

Соединение 1: Соединение через разъем HDMI ZONE2

При подключении ТВ к разъему HDMI ZONE2 OUT можно воспроизводить видео или аудио с устройства, подключенного к входному разъему HDMI 1 – 4 IN в зоне ZONE2 (HDMI ZONE2 функция).

Pict ZONE Audio1 C50

Если телевизор подключен к разъему HDMI ZONE2 OUT, а MAIN ZONE и ZONE2 установлены на один и тот же источник входного сигнала, звук MAIN ZONE может быть смешан с 2-канальным аудио.

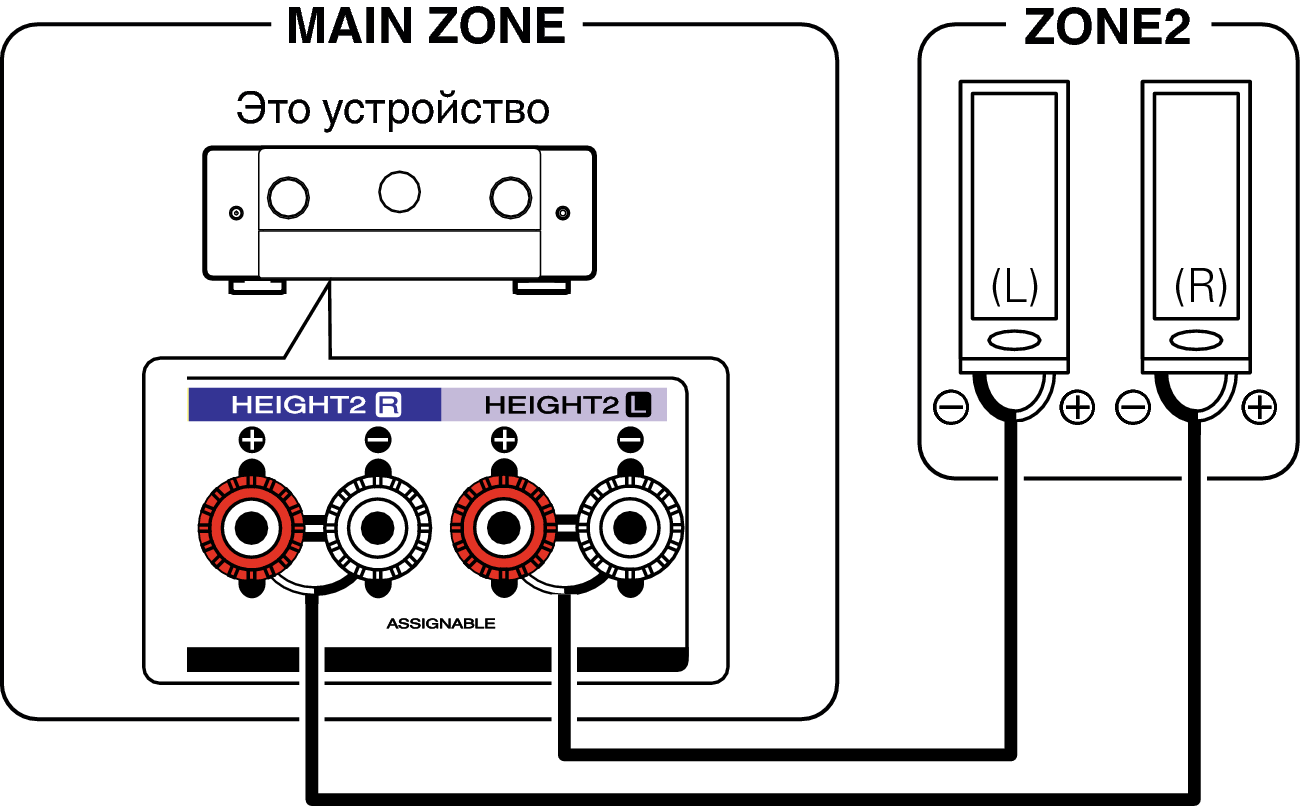

Соединение 2: Соединение при помощи клемм выхода динамиков

Когда опция “Назнач. усил.” установлена на “7.1-кан + Зона2” в меню, звук ZONE2 выводится из клемм тылового динамика объемного звучания HEIGHT2. ссылка

Pict ZONE Audio2 C50

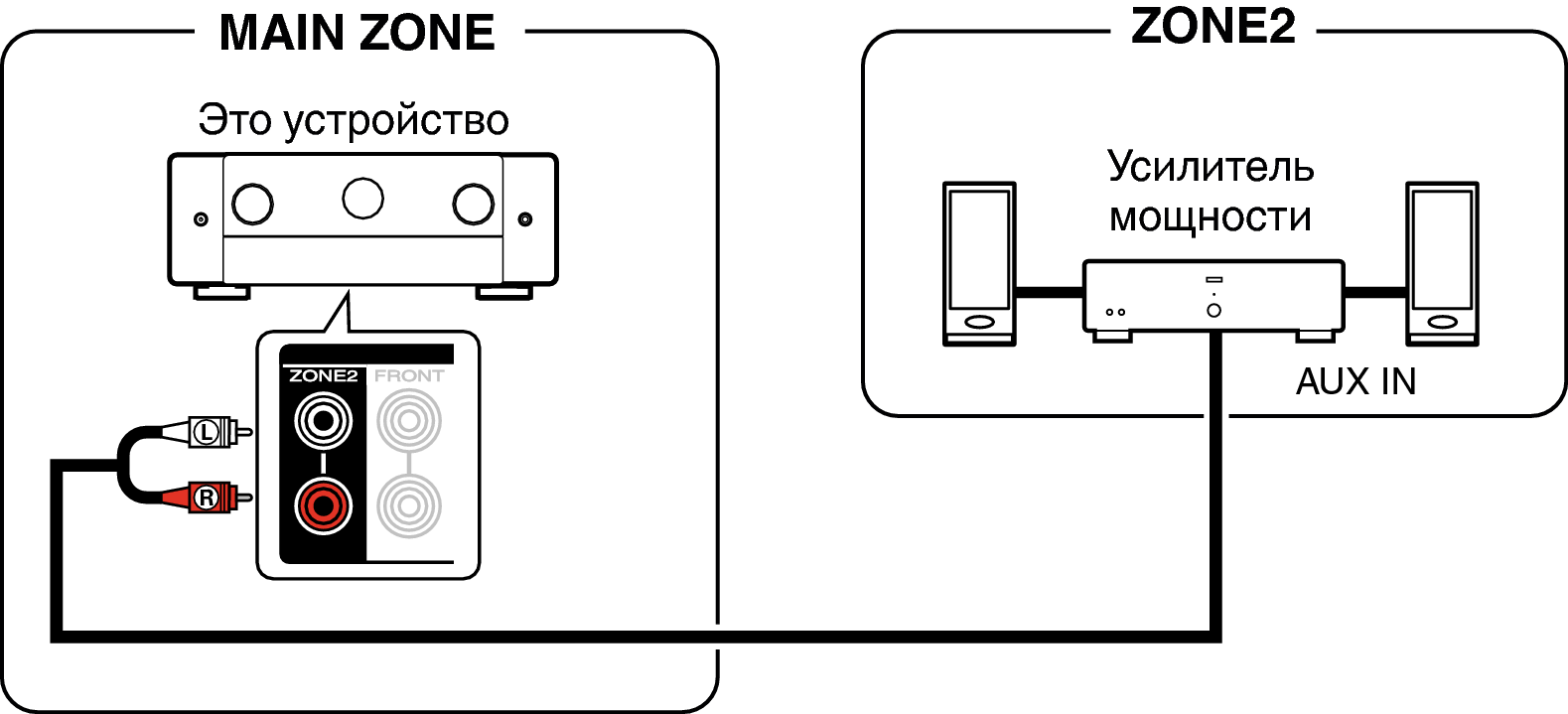

Соединение 3 : Соединение с использованием внешнего усилителя (ZONE2)

Звуковые сигналы с выходных аудиоразъемов ZONE2 выводятся на усилители ZONE2 и воспроизводятся этими усилителями.

Pict ZONE Audio3 C50
