Подключение 7.1-канальных динамиков

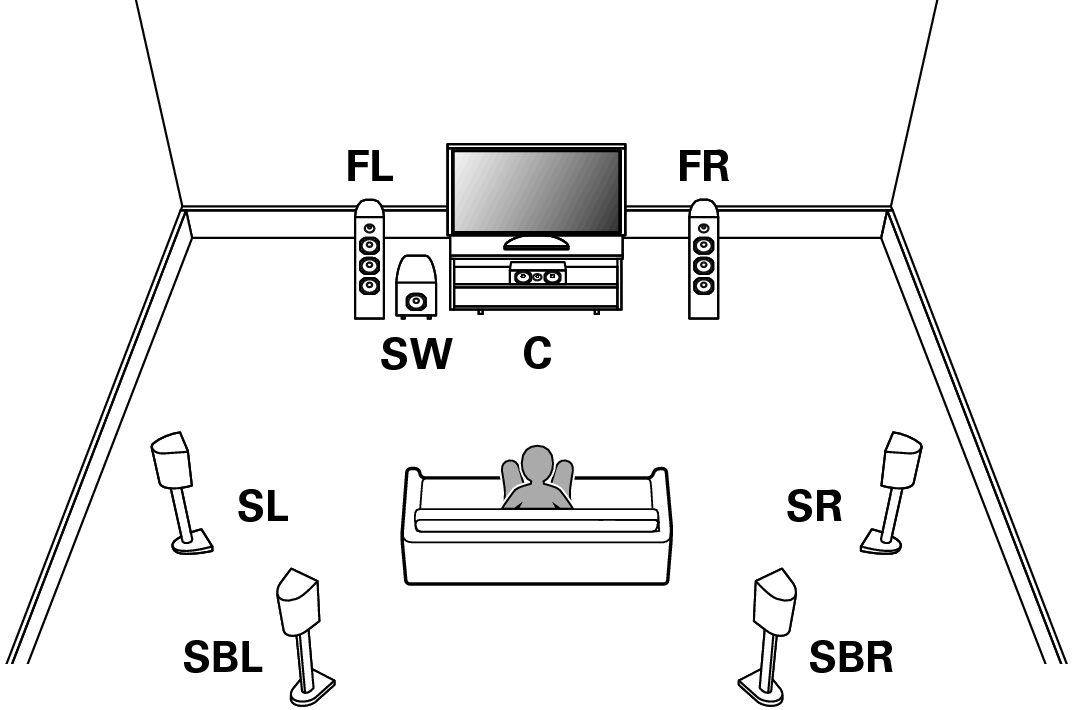

Пример компоновки при использовании тыловых динамиков объемного звучания

Данная 7.1-канальная система объемного звучания является базовой.
(Добавление тыловых динамиков объемного звучания к базовой 5.1-канальной системе)

Pict SP Layout 7.1_SB1

Информацию о подключении динамиков см. ниже.

Подключение динамиков к клеммамссылка

Подключение внешнего усилителя мощностиссылка

Настройте Расстановка колонок в меню следующим образом. ссылка

Центральный: Да
Боковые: Да
Тыловые: 2 колонки
Сабвуферы: 1 колонка

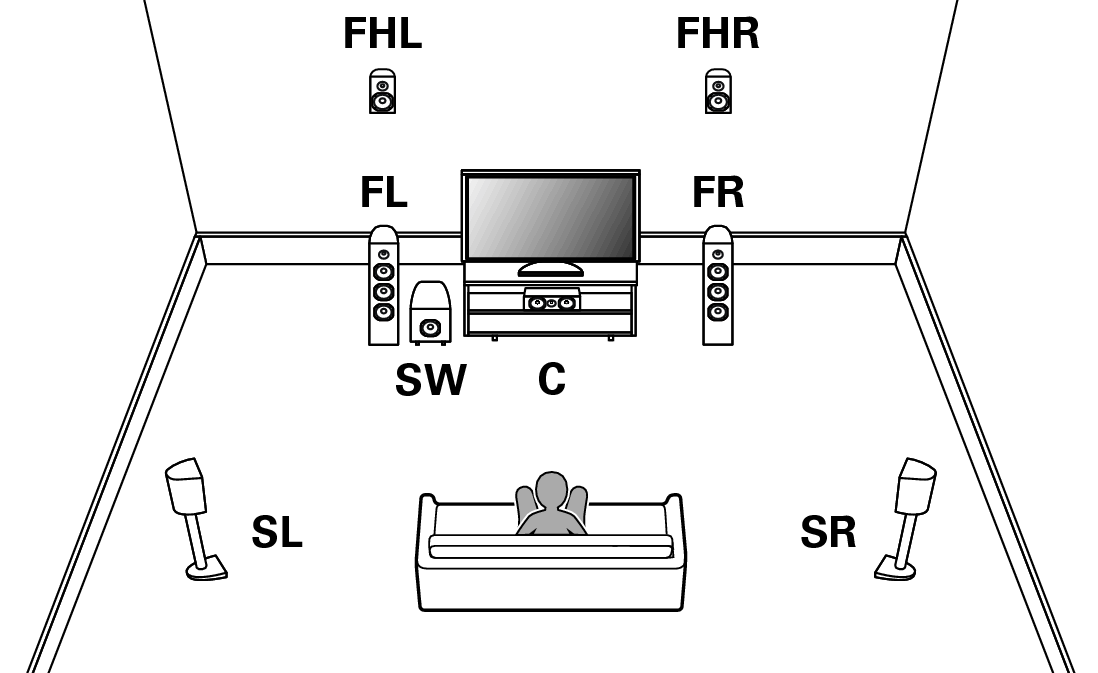

Пример компоновки при использовании верхних динамиков

Данная 7.1-канальная система объемного звучания является такой же, как и основная 5.1-канальная система, но с фронтальными верхними динамиками.

Pict SP Layout 7.1 FH1

Информацию о подключении динамиков см. ниже.

Подключение динамиков к клеммамссылка

Подключение внешнего усилителя мощностиссылка

Настройте Расстановка колонок в меню следующим образом. ссылка

Центральный: Да
Боковые: Да
Высокие АС: 2 колонки
Размещ. AC: Фронт. Верхние Flower Mark
Сабвуферы: 1 колонка

Фронтальные верхние динамики можно заменить на другие верхние динамики, потолочные динамики или динамики с поддержкой функции Dolby Atmos в настройках “Расстановка колонок” - “Размещ. AC”.
