Установка соединения с ZONE

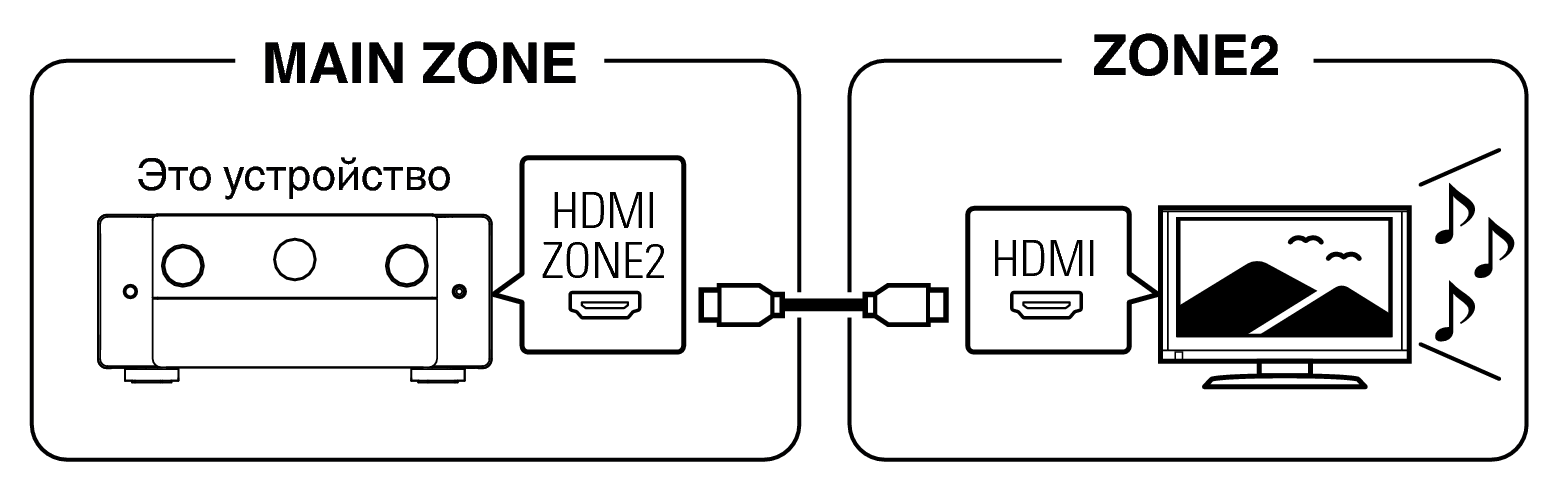

Соединение 1: Соединение через разъем HDMI ZONE2

При подключении телевизора к разъему HDMI ZONE2 OUT можно воспроизводить видео или аудио с устройства, подключенного к разъему HDMI 1 – 7 IN, в зоне ZONE2 (функция HDMI ZONE2).

Pict ZONE Audio1 AV10

Если телевизор подключен к разъему HDMI ZONE2 OUT, а MAIN ZONE и ZONE2 установлены на один и тот же источник входного сигнала, звук MAIN ZONE может быть смешан с 2-канальным аудио.

Соединение 2: соединение при помощи клемм выхода динамиков

Когда параметр меню “Назнач. усил.” установлен в любое из следующих значений, звук выводится из динамиков в зонах ZONE2 или ZONE3. ссылка

Разъемы для подключения динамиков зон ZONE2 и ZONE3 определяет Расстановка колонок зоны MAIN ZONE. Проверьте разъемы зон ZONE2 и ZONE3 в Расстановка колонок.

Назнач. усил.: 9.1-кан + Зона2

Pict ZONE Audio2 C30

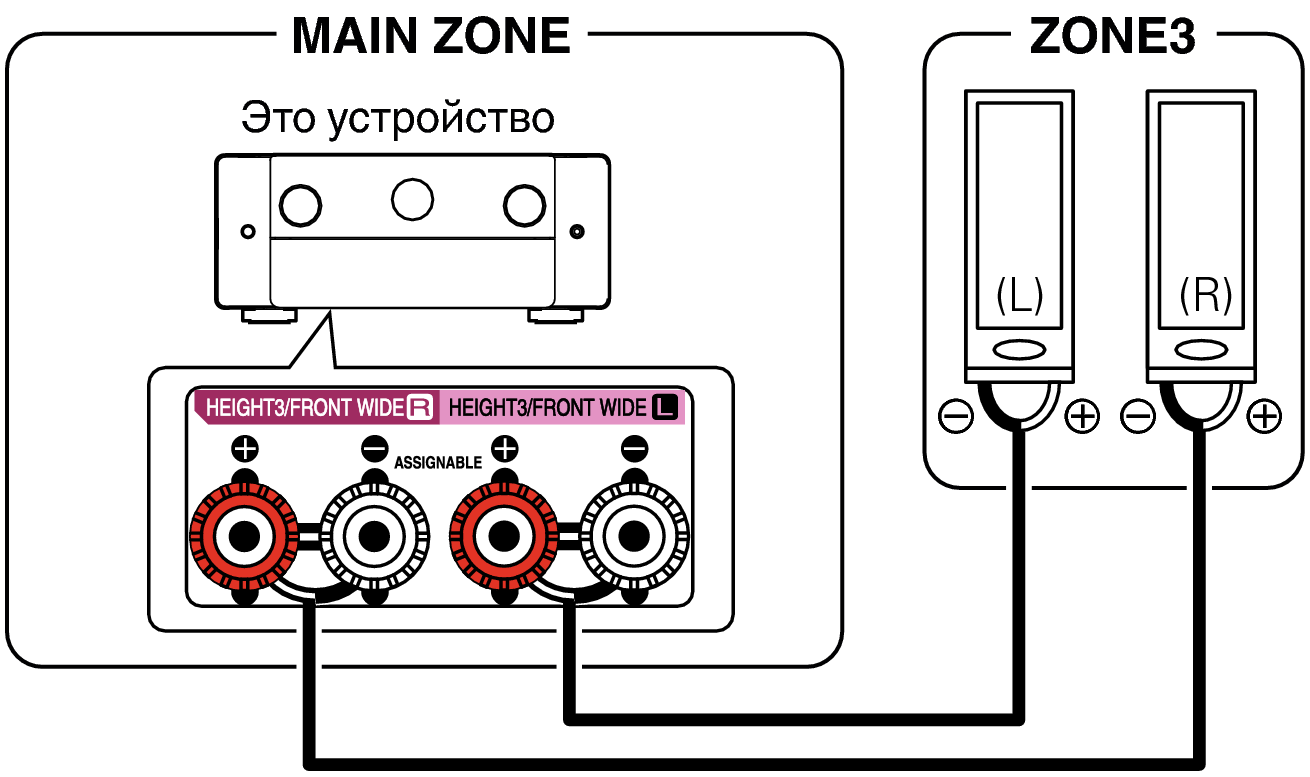

Назнач. усил.: 9.1-кан + Зона3

Pict ZONE Audio3 C30

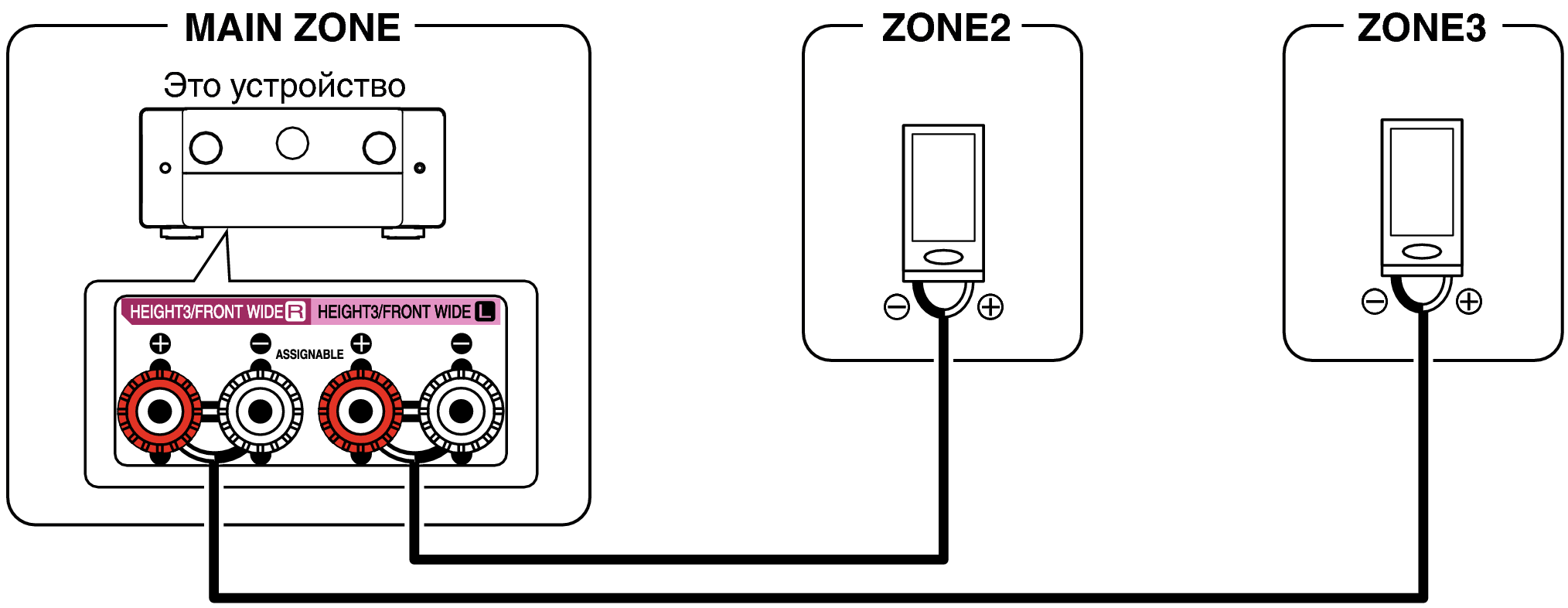

Назнач. усил.: 9.1-к+Зона2/3-МОНО

Pict ZONE Audio4 C30

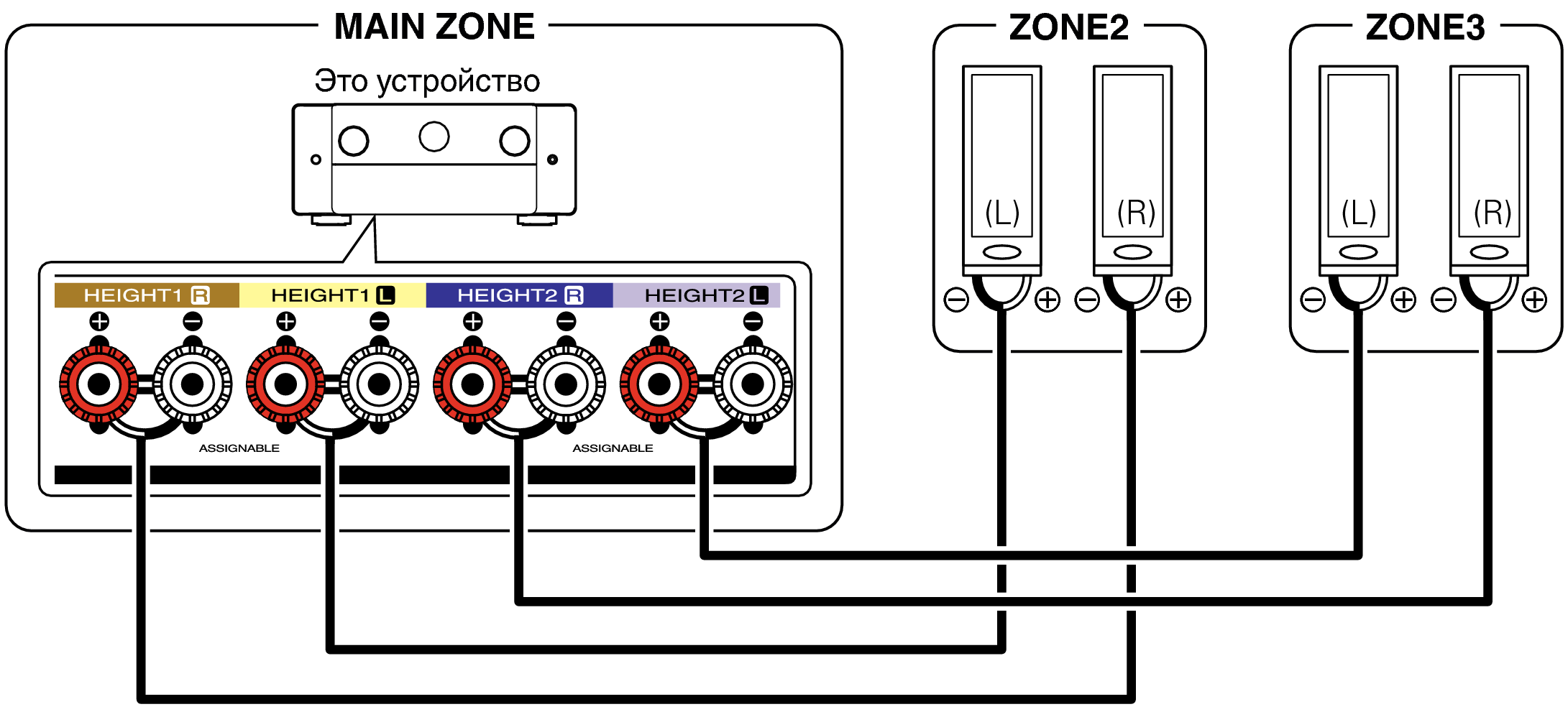

Назнач. усил.: 7.1-кан + Зона2/3

Pict ZONE Audio5 C30

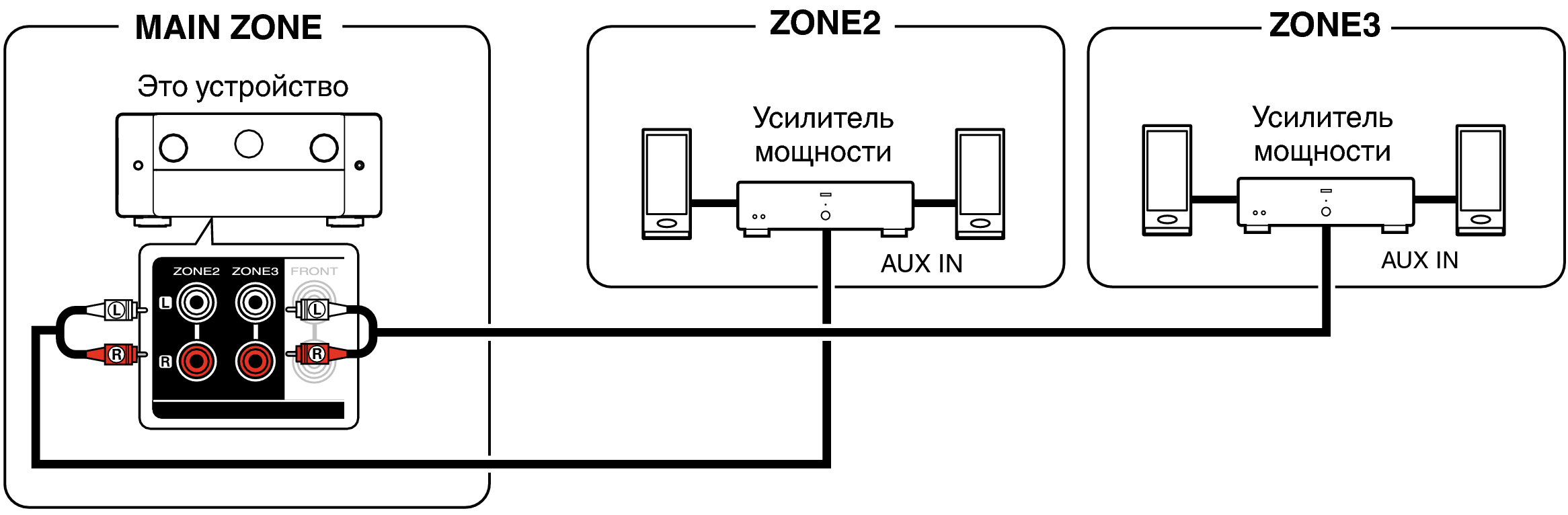

Соединение 3: соединение через внешние усилители мощности

Аудиосигналы выходных разъемов ZONE2 и ZONE3 данного устройства будут воспроизводиться при помощи усилителей мощности ZONE2 и ZONE3.

Pict ZONE Audio6 C40
