Подключение 9.1-канальных динамиков

Пример компоновки при использовании тыловых и фронтальных широтных динамиков объемного звучания

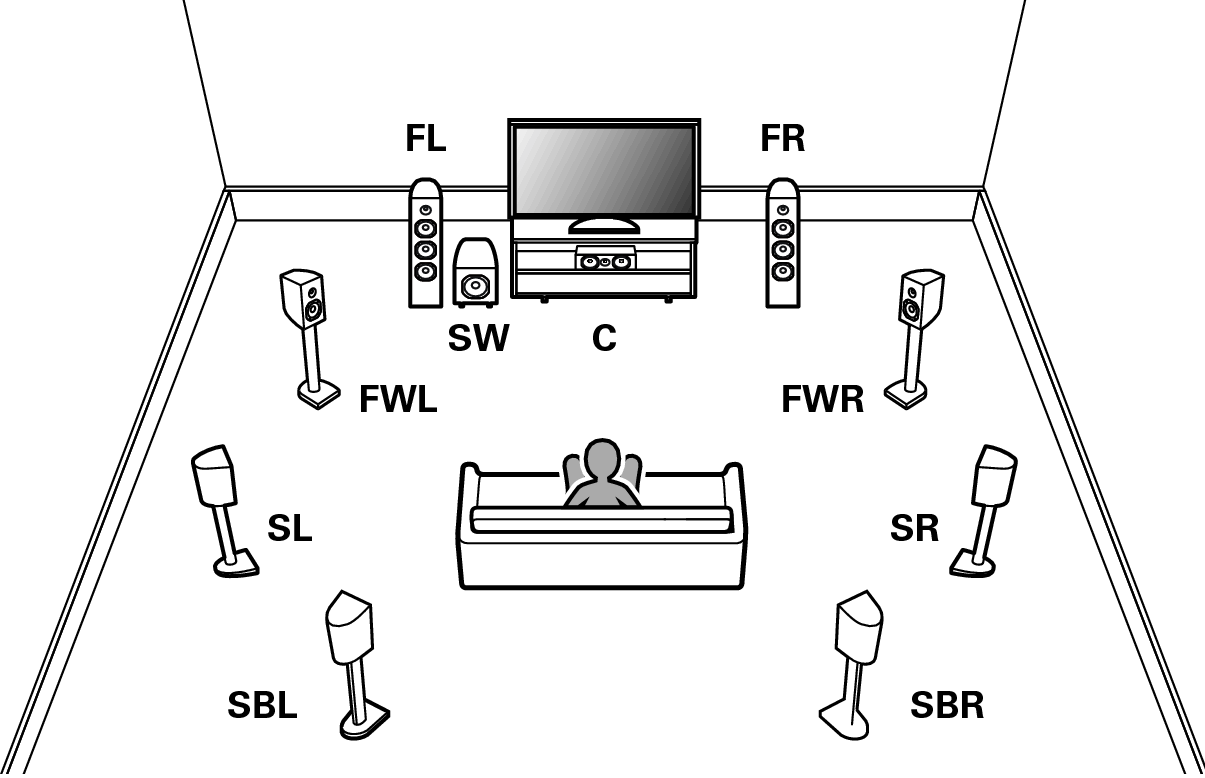

Pict SP Layout 9.1 SB FW1

Информацию о подключении динамиков см. ниже.

Подключение динамиков к клеммамссылка

Подключение внешнего усилителя мощностиссылка

Настройте Расстановка колонок в меню следующим образом. ссылка

Центральный: Да
Боковые: Да
Тыловые: 2 колонки
Фр. Боковые: Да
Сабвуферы: 1 колонка

Пример компоновки при использовании тылового динамика объемного звучания и одного комплекта верхних динамиков

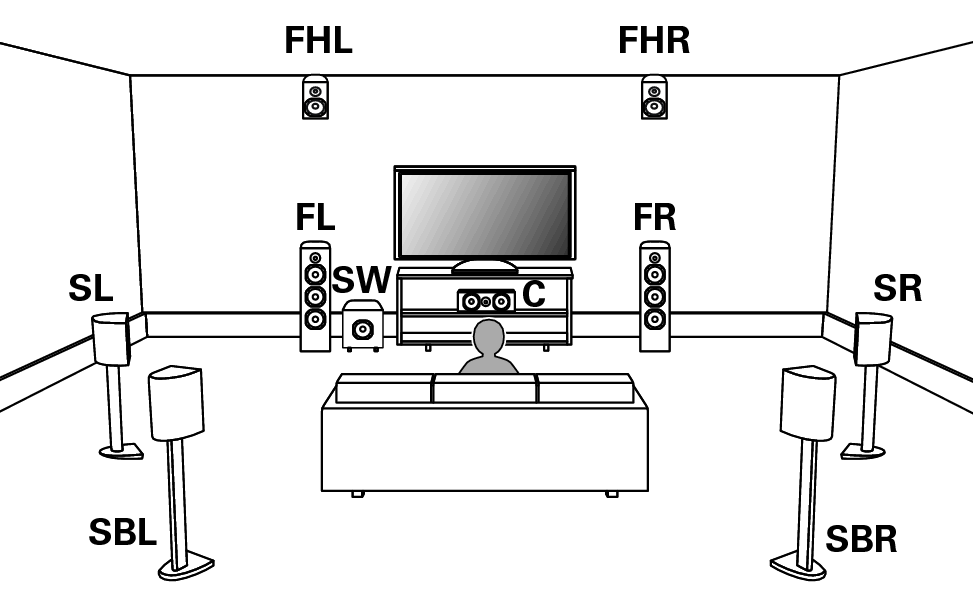

Pict SP Layout 9.1 FH1

Информацию о подключении динамиков см. ниже.

Подключение динамиков к клеммамссылка

Подключение внешнего усилителя мощностиссылка

Настройте Расстановка колонок в меню следующим образом. ссылка

Центральный: Да
Боковые: Да
Тыловые: 2 колонки
Высокие АС: 2 колонки
Размещ. AC: Фронт. Верхние Flower Mark
Сабвуферы: 1 колонка

Фронтальные верхние динамики можно заменить на другие верхние динамики, потолочные динамики или динамики с поддержкой функции Dolby Atmos в настройках “Расстановка колонок” - “Размещ. AC”.

Пример компоновки при использовании фронтального широтного и одного комплекта верхних динамиков

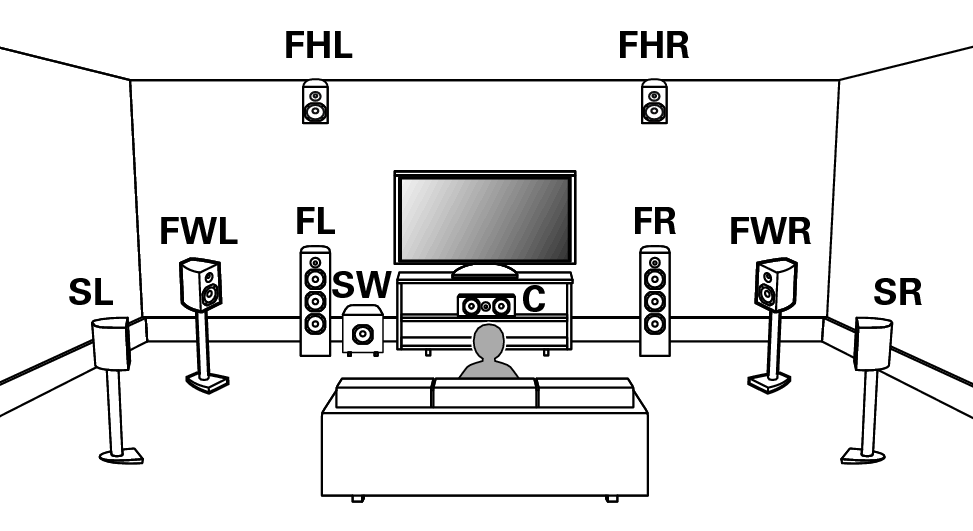

Pict SP Layout 9.1 FW FH1

Информацию о подключении динамиков см. ниже.

Подключение динамиков к клеммамссылка

Подключение внешнего усилителя мощностиссылка

Настройте Расстановка колонок в меню следующим образом. ссылка

Центральный: Да
Боковые: Да
Фр. Боковые: Да
Высокие АС: 2 колонки
Размещ. AC: Фронт. Верхние Flower Mark
Сабвуферы: 1 колонка

Фронтальные верхние динамики можно заменить на другие верхние динамики, потолочные динамики или динамики с поддержкой функции Dolby Atmos в настройках “Расстановка колонок” - “Размещ. AC”.

Пример компоновки при использовании двух комплектов верхних динамиков

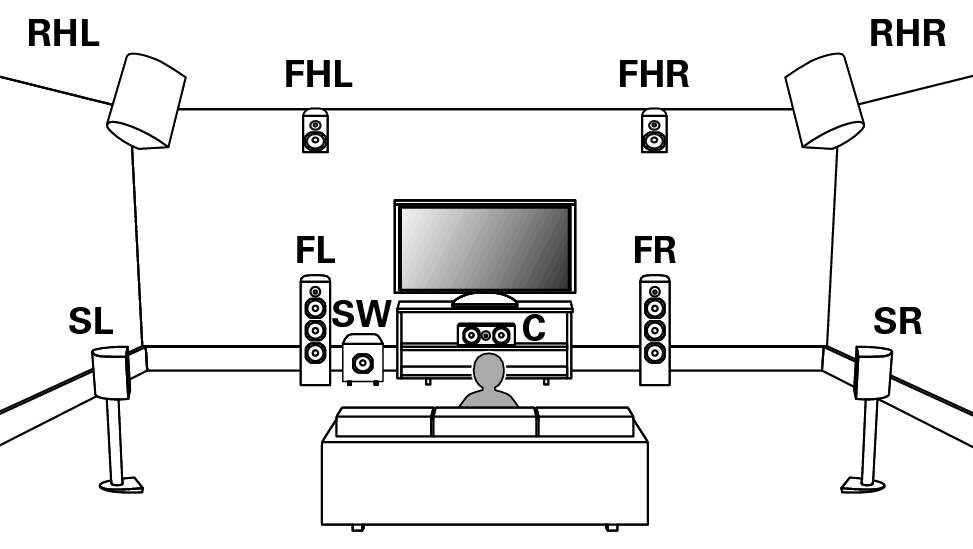

Pict SP Layout 9.1 RH FH1

Информацию о подключении динамиков см. ниже.

Подключение динамиков к клеммамссылка

Подключение внешнего усилителя мощностиссылка

Настройте Расстановка колонок в меню следующим образом. ссылка

Центральный: Да
Боковые: Да
Высокие АС: 4 колонки
Фронт.АС: Фронт. Верхние Flower Mark
Тыл.АС: Тыл Верхние Flower Mark
Сабвуферы: 1 колонка

Фронтальные верхние динамики и задние верхние динамики можно заменить на другие верхние динамики, потолочные динамики или динамики с поддержкой функции Dolby Atmos в настройках “Расстановка колонок” - “Размещ. AC”.

Пример компоновки для 9.1-канальной системы AURO-3D

Данная конфигурация динамиков оптимизирована для воспроизведения AURO-3D.

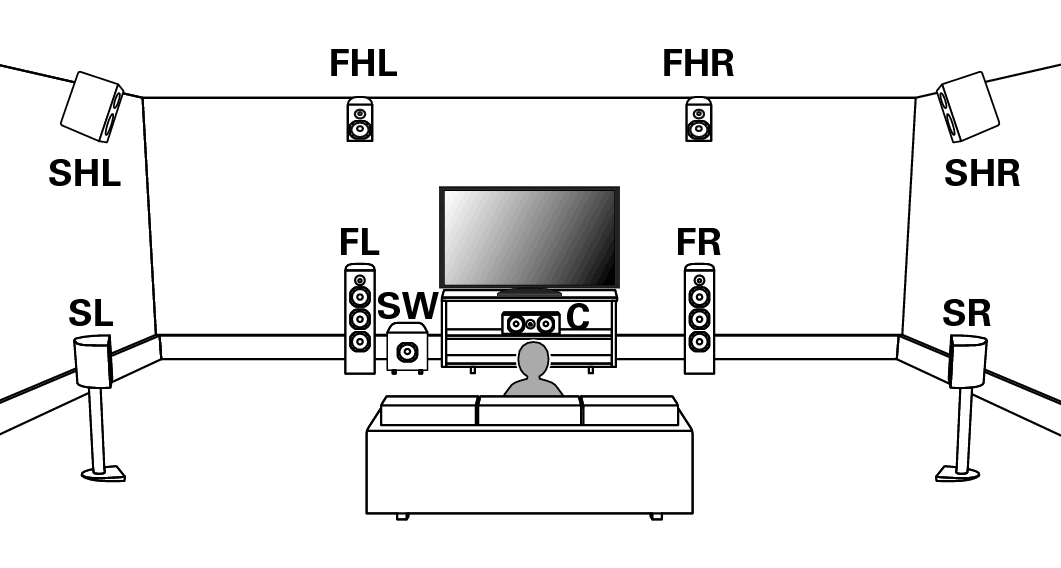

Pict SP Layout 9.1 Auro3D

Настройте Расстановка колонок в меню следующим образом. ссылка

Центральный: Да
Боковые: Да
Высокие АС: 4 колонки
Фронт.АС: Фронт. Верхние
Тыл.АС: Боковые Верхние
Сабвуферы: 1 колонка

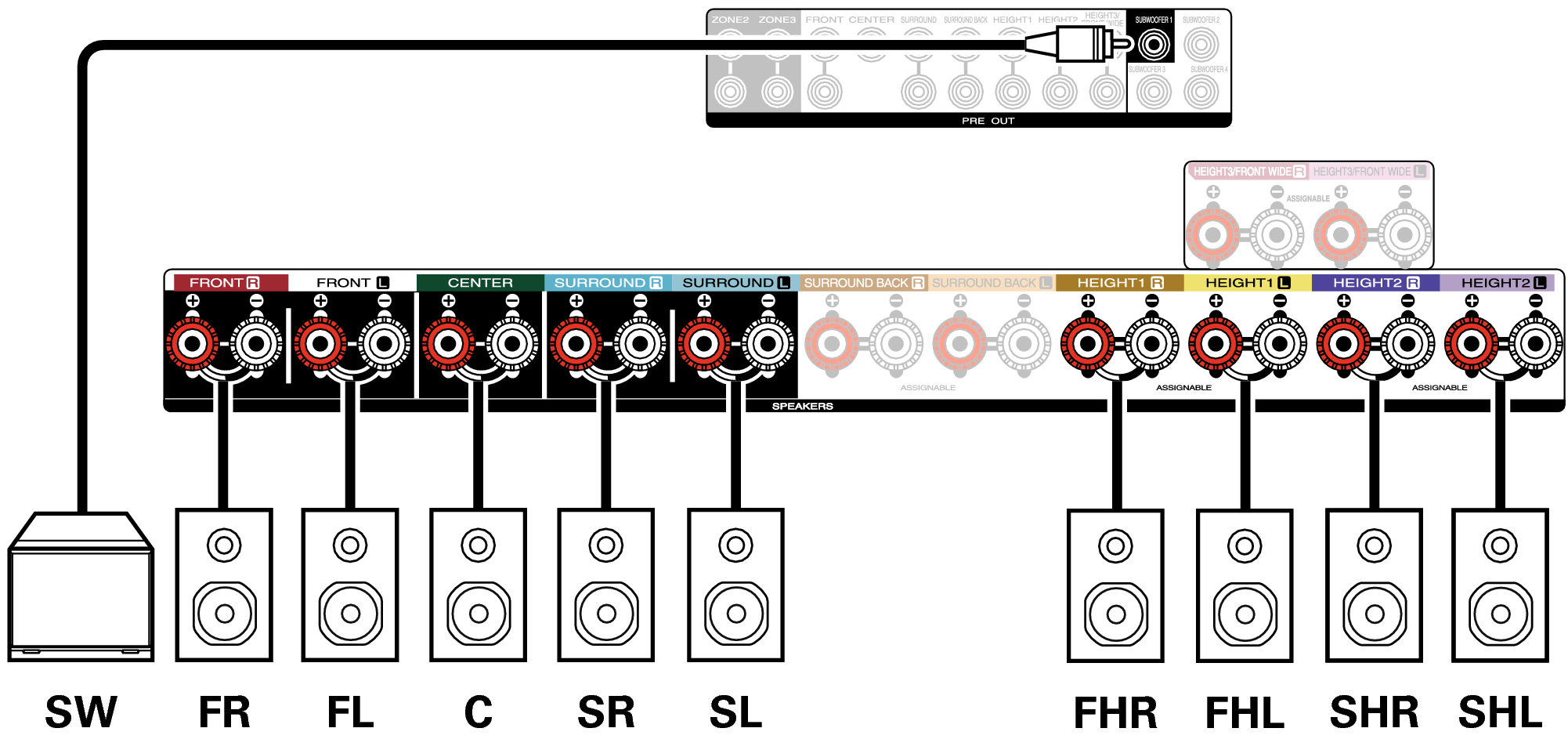

Conne SP 9.1 Auro C30U
