Данное устройство имеет встроенный 11-канальный усилитель мощности. Кроме основной 5.1-канальной системы можно сконфигурировать множество систем динамиков путем изменения настроек “Расстановка колонок” в соответствии с вариантом применения, например 7.1-канальные системы, соединения bi-amp и 2-канальные системы для многозонального воспроизведения. ссылка

Выполните настройки “Расстановка колонок” в соответствии с количеством комнат и конфигурацией устанавливаемого динамика. ссылка

Динамик воспроизведения в каждой зоне			Настройка рабочего режима (“Назнач. усил.”)	Стр. соединения
MAIN ZONE	ZONE2	ZONE3	Настройка рабочего режима (“Назнач. усил.”)	Стр. соединения
5.1-канальное воспроизведение	2-канальный (Pre-out)	2-канальный (Pre-out)	Можно установить во всех настройках “Назнач. усил.”.	ссылка
7.1-канальное воспроизведение			Можно установить во всех настройках “Назнач. усил.”.	ссылка
9.1-канальное воспроизведение			9.1-кан + Зона2	ссылка
11.1-канальное воспроизведение			11.1 -кан. (По умолчанию)	ссылка
13.1-канальное воспроизведение			13.1 -кан.	ссылка
9.1-канальное воспроизведение (подключение передних динамиков с двухполосным усилением)			9.1-кан (Би-ампинг)	ссылка
Воспроизведение 5.1-канала (соединение двух усилителей переднего, центрального динамиков и динамика объемного звучания)			Полный Bi-Amping	ссылка
Вторые фронтальные динамики			9.1-кан + Фронт B	ссылка
9.1-канальное воспроизведение	2-канальный (выход для динамиков)	2-канальный (Pre-out)	9.1-кан + Зона2	ссылка
9.1-канальное воспроизведение	2-канальный (Pre-out)	2-канальный (выход для динамиков)	9.1-кан + Зона3	ссылка
7.1-канальное воспроизведение (подключение передних динамиков с двухполосным усилением)	2-канальный (выход для динамиков)	2-канальный (Pre-out)	7.1-к (Би-амп)+Зона2	ссылка
7.1-канальное воспроизведение	2-канальный (выход для динамиков)	2-канальный (выход для динамиков)	7.1-кан + Зона2/3	ссылка
9.1-канальное воспроизведение	1-канальный (выход для динамиков)	1-канальный (выход для динамиков)	9.1-к+Зона2/3-МОНО	ссылка
13.1-канальное воспроизведение (использование данного устройства в качестве предусилителя)	Не используется	Не используется	Предусилитель	ссылка

Режим звука, который можно выбрать, варьируется в зависимости от конфигурации динамиков.

На следующих страницах представлены примеры основных соединений.

См. пример подключения для Пример компоновки для 9.1-канальной системы AURO-3Dссылка при воспроизведении AURO-3D с помощью 9.1-канальной системы на базовой 5.1-канальной системе с фронтальными верхними динамиками и верхними динамиками объемного звучания.
См. также пример подключения для Пример компоновки для 13.1-канальной системы AURO-3Dссылка при воспроизведении AURO-3D с помощью 13.1-канальной системы путем добавления тыловых динамиков объемного звучания, центрального верхнего динамика и потолочного динамика объемного звучания.

В дополнение к подключениям, описанным на стр. ссылка - ссылка, данное устройство позволяет выполнять различные подключения динамиков через настройку “Расстановка колонок”.

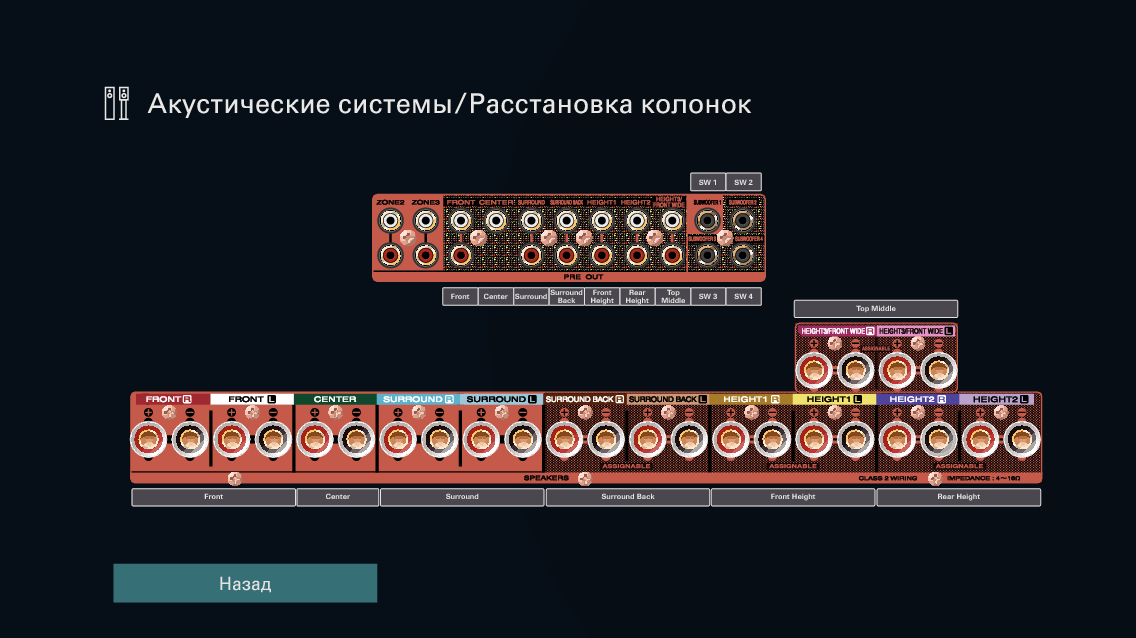

Также см. экран меню в “Схема клемм АС” на экране настройки “Расстановка колонок”, который покажет, как выполнить подключения в Вашей обстановке.
