Подключение 13.1-канальных динамиков

Данная система, основанная на 5.1-канальной системе, воспроизводит до 13.1 каналов одновременно.

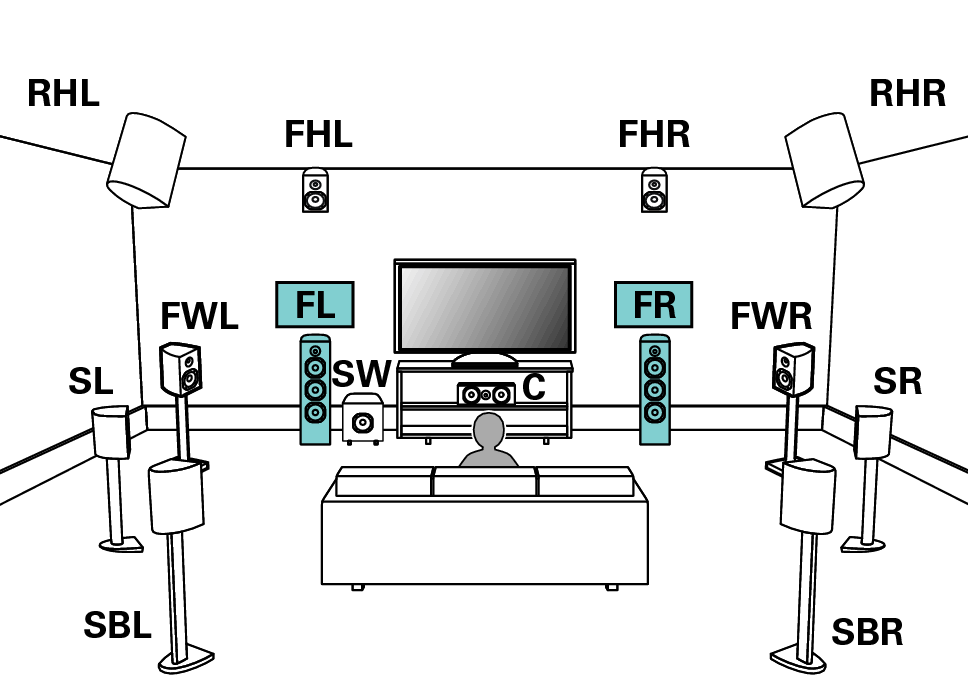

Пример компоновки при использовании тылового динамика объемного звучания, фронтального широтного и двух комплектов верхних динамиков

Pict SP Layout 13.1 FH RH FW1

Информацию о подключении динамиков см. ниже.

Подключение динамиков к клеммамссылка

Подключение внешнего усилителя мощностиссылка

Настройте Расстановка колонок в меню следующим образом. ссылка

Центральный: Да

Боковые: Да

Тыловые: 2 колонки

Фр. Боковые: Да

Высокие АС: 4 колонки

Фронт.АС: Фронт. Верхние

Тыл.АС: Тыл Верхние

Сабвуферы: 1 колонка

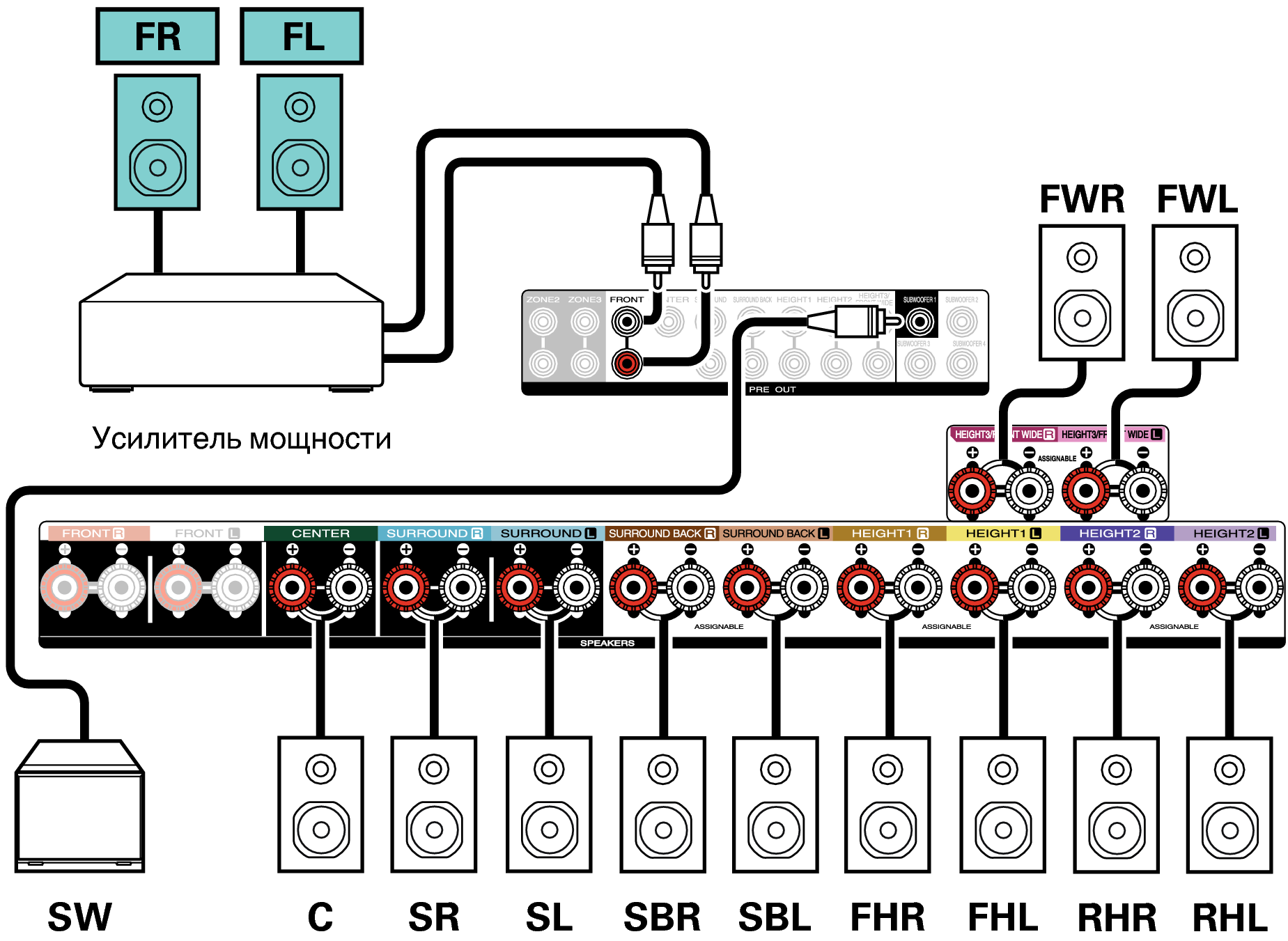

Conne SP 13.1 FH RH FW C30U

При подключении 13.1-канальных динамиков необходимо подключить внешний усилитель как минимум к фронтальному каналу или каналу фронтальных широтных динамиков. Для предпочтительного канала установите для параметра “Соединение” значение “Только предварительный выход”. ссылка

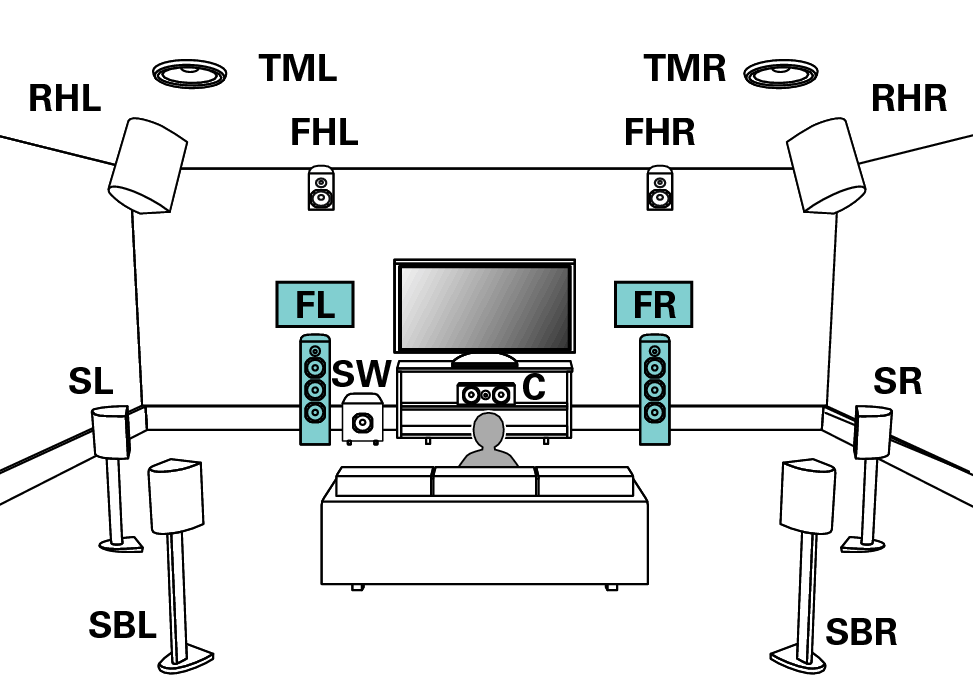

Пример компоновки при использовании тылового динамика объемного звучания и трех комплектов верхних динамиков

Pict SP Layout 13.1 FH RH TM1

Информацию о подключении динамиков см. ниже.

Подключение динамиков к клеммамссылка

Подключение внешнего усилителя мощностиссылка

Настройте Расстановка колонок в меню следующим образом. ссылка

Центральный: Да

Боковые: Да

Тыловые: 2 колонки

Высокие АС: 6 колонки

Фронт.АС: Фронт. Верхние

Бок.АС: Потолоч Средн

Тыл.АС: Тыл Верхние

Сабвуферы: 1 колонка

Conne SP 13.1 FH RH TM C30U

При подключении 13.1-канальных динамиков необходимо подключить внешний усилитель как минимум к фронтальному каналу или каналу фронтальных широтных динамиков. Для предпочтительного канала установите для параметра “Соединение” значение “Только предварительный выход”. ссылка

Пример компоновки для 13.1-канальной системы AURO-3D

Данная конфигурация динамиков оптимизирована для воспроизведения AURO-3D.

Pict SP Layout 13.1 Auro1

Информацию о подключении динамиков см. ниже.

Подключение динамиков к клеммамссылка

Подключение внешнего усилителя мощностиссылка

Настройте Расстановка колонок в меню следующим образом. ссылка

Центральный: Да

Боковые: Да

Тыловые: 2 колонки

Высокие АС: 6 колонки

Фронт.АС: Фронт. Верхние

Бок.АС: Боковые Верхние

Тыл.АС: Нет

TS/CH: TS/CH

Сабвуферы: 1 колонка

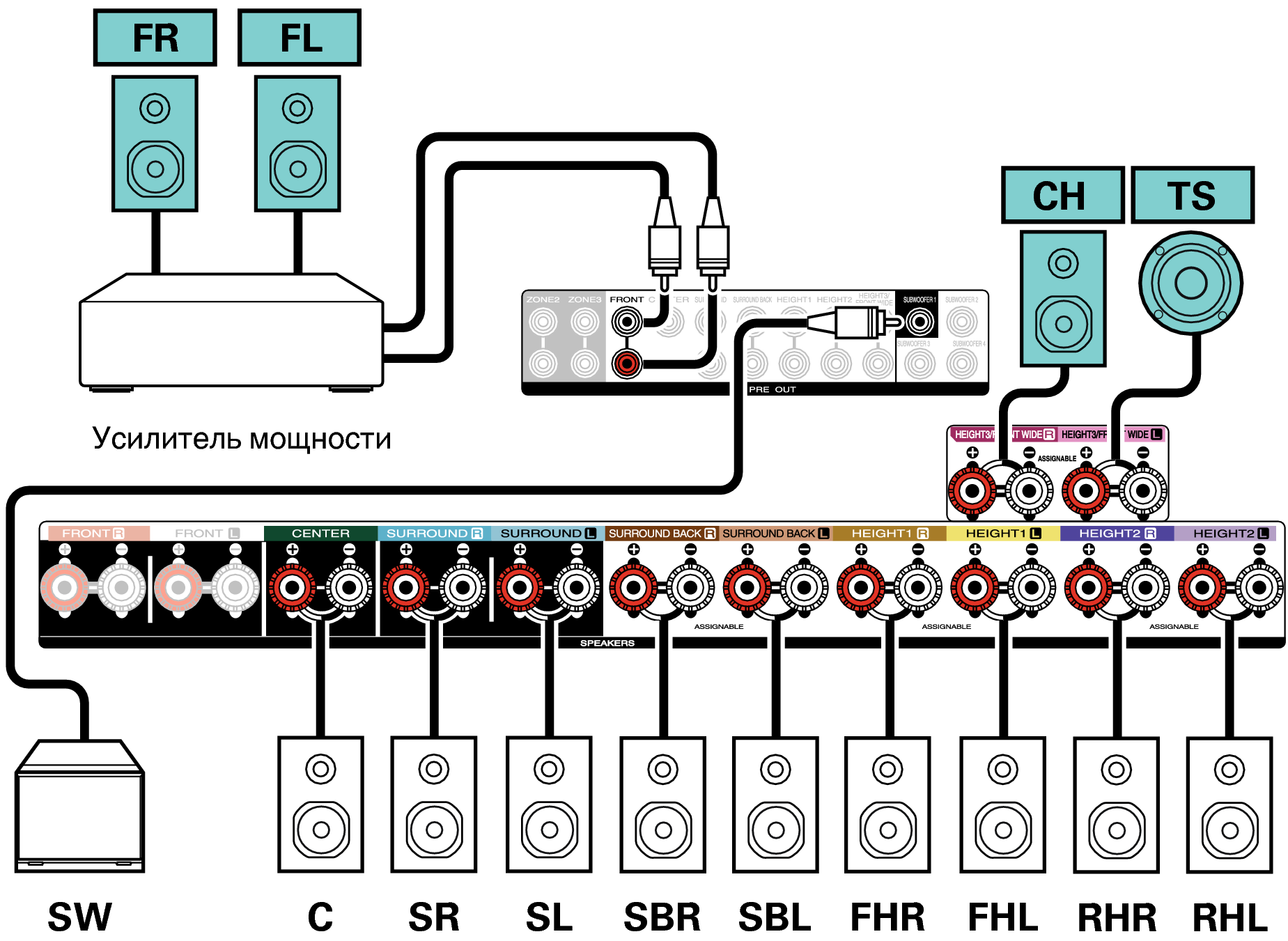

Conne SP 13.1 Auro C30U

При подключении 13.1-канальных динамиков необходимо подключить внешний усилитель как минимум к фронтальному каналу или каналу фронтальных широтных динамиков. Для предпочтительного канала установите для параметра “Соединение” значение “Только предварительный выход”. ссылка
