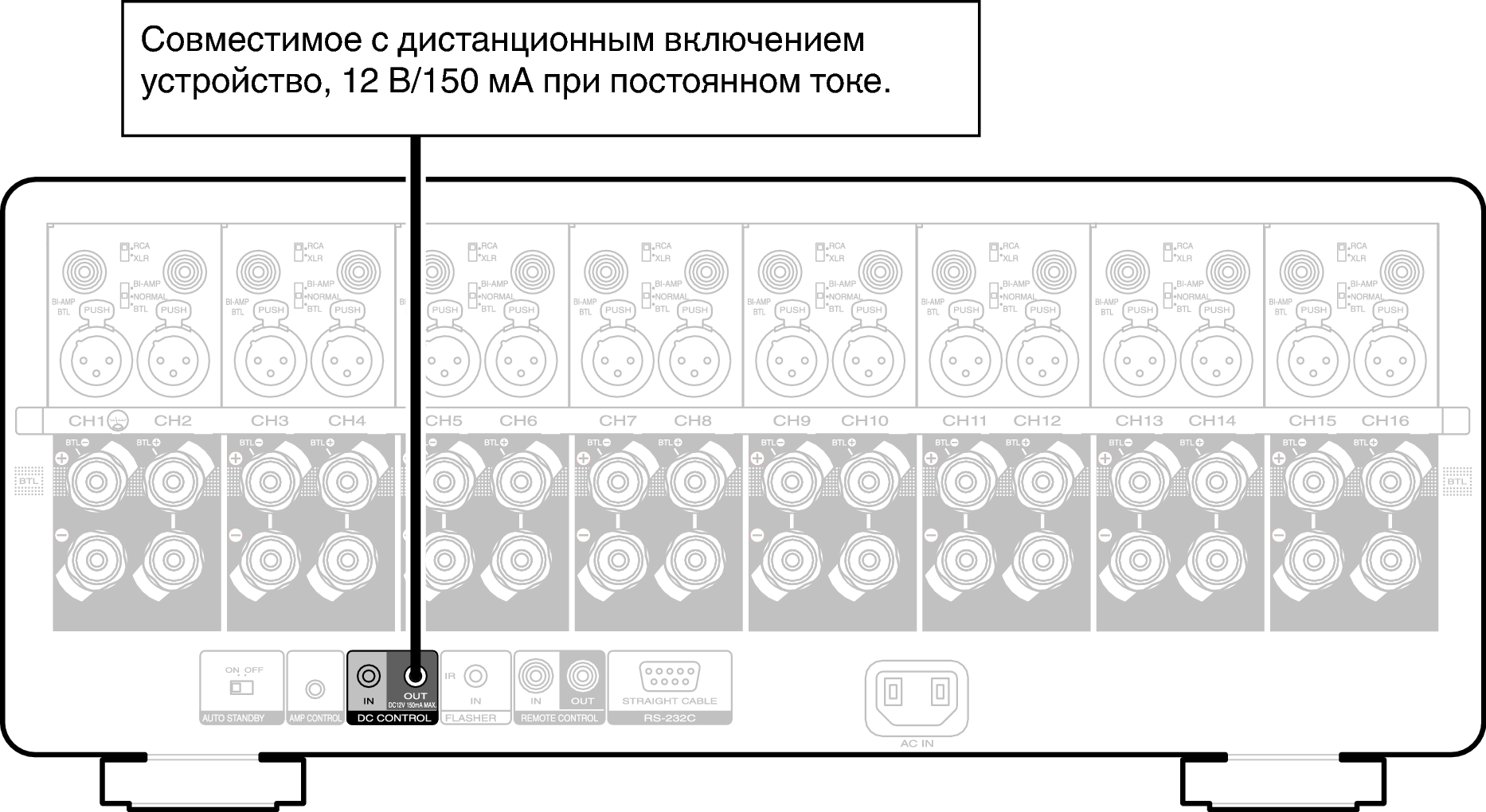

При подключении устройства, оснащенного разъемами DC CONTROL IN, включением/выключением в режим ожидания подключенного устройства можно управлять посредством выполнения связанных операций на данном устройстве.

Выходной электрический сигнал с разъема DC CONTROL OUT составляет не более 12 В/150 мА при постоянном токе.

ПРИМЕЧАНИЕ

Для подключения разъемов DC OUT пользуйтесь монофоническим кабелем с мини-вилками. Не следует пользоваться стереофоническим кабелем с мини-вилкой.

Если допустимый входной сигнал переключения для подсоединенного устройства превышает 12 В/150 мА при постоянном токе или вход закорочен, использование разъема DC OUT невозможно. В таком случае выключите устройство и отсоедините его.

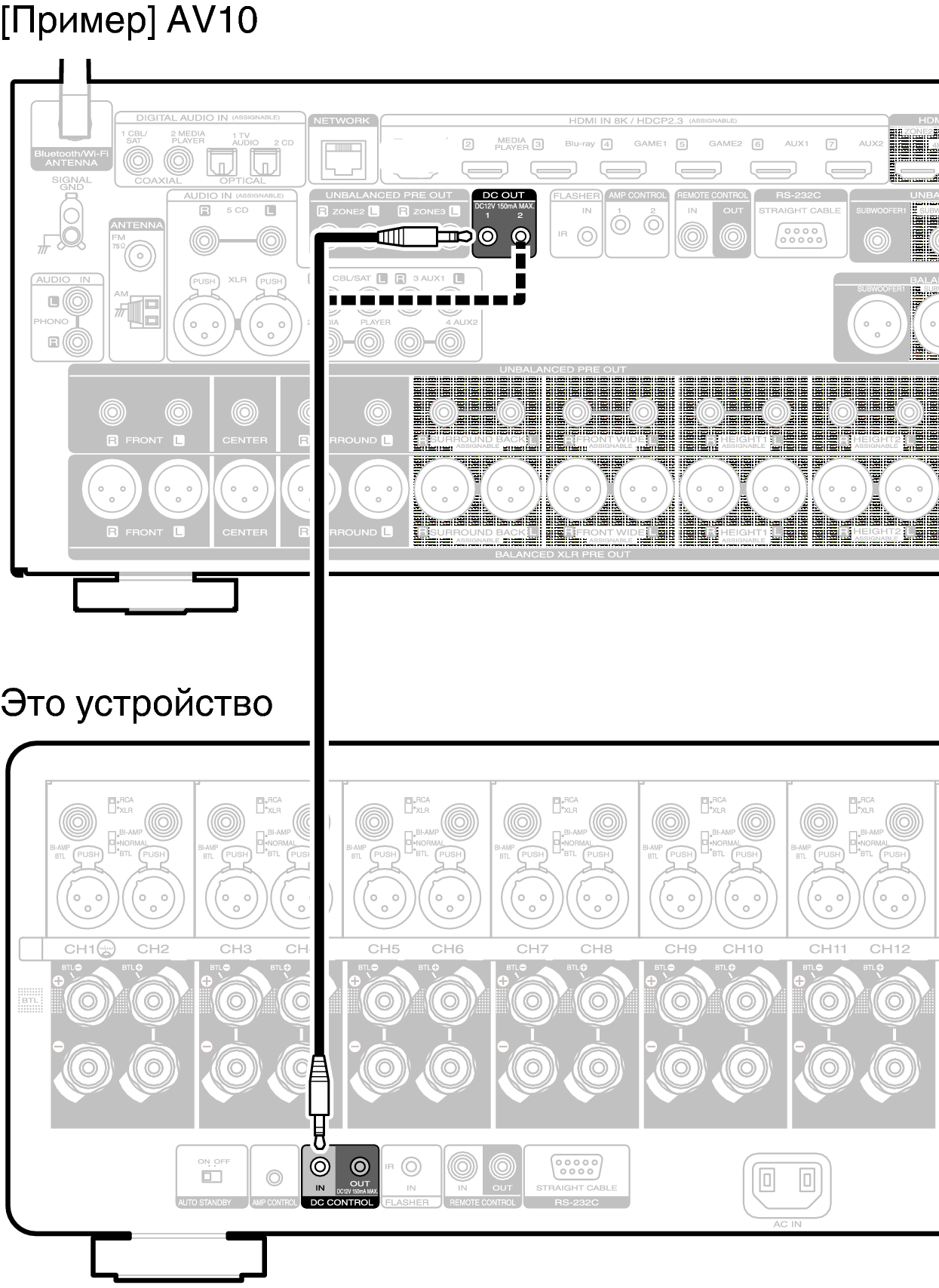

Разъем DC CONTROL IN

Используется при подключении устройства с разъемом DC CONTROL OUT к данному устройству и связывания состояния питания ON/STANDBY подключенного устройства с состоянием питания ON/STANDBY данного устройства.
Дополнительную информацию см. в руководстве пользователя подключенного устройства.

ПРИМЕЧАНИЕ

При подаче напряжения 5–15 В на разъем DC CONTROL IN включается питание данного устройства.
Однако подача напряжения, выходящего за пределы этого диапазона, приведет к повреждению данного устройства.
