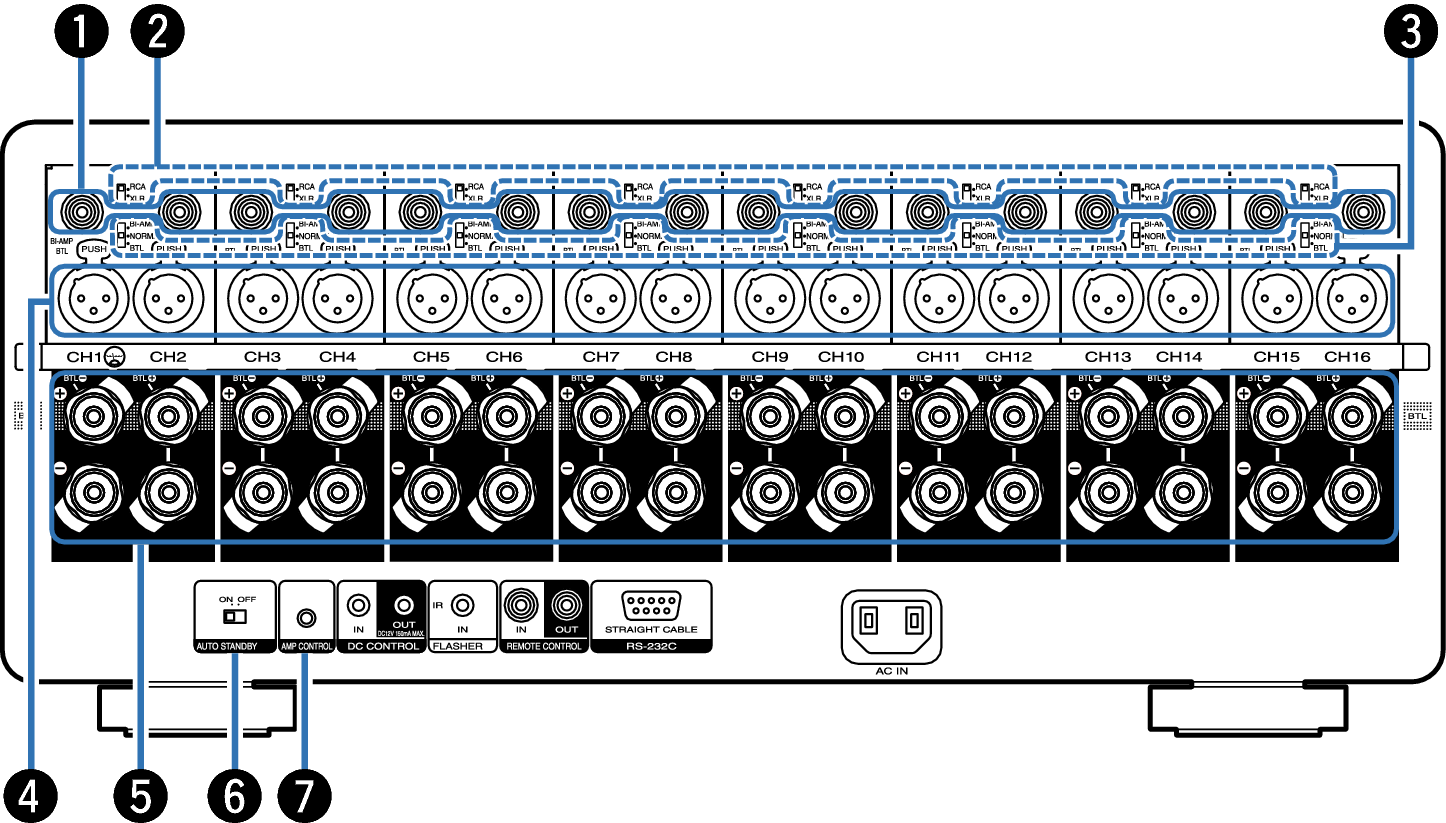

Задняя панель
Разъемы UNBALANCED RCA INPUT
Используются для подключения предусилителя с выходными разъемами UNBALANCED RCA.
Селектор RCA/XLR INPUT
Переключение в зависимости от гнезда, используемого для подключения к предусилителю (UNBALANCED RCA или BALANCED XLR).
Селектор NORMAL/BI-AMP/BTL
Пользователь может настроить для усилителя мощности двухполосное подключение и подключение BTL (Bridged Transless) для каждого из двух каналов.
Разъемы BALANCED XLR INPUT
Используются для подключения предусилителя с выходными разъемами BALANCED XLR.
Клеммы динамиков (SPEAKERS)
Используются для подключения динамиков. ссылка
Селектор AUTO STANDBY
Если для функции автоматического перевода в режим ожидания задано “ON”, питание данного устройства автоматически переходит в режим ожидания через 15 минут, если входной сигнал отсутствует и пользователь не совершает никаких действий. ссылка
Штекеры AMP CONTROL
Служит для подключения к предусилителю Marantz через штекеры AMP CONTROL. Это позволяет выполнять операции одновременно на этом устройстве и на предусилителе: например, включение питания или перевод в режим ожидания и регулировка яркости подсветки. ссылка

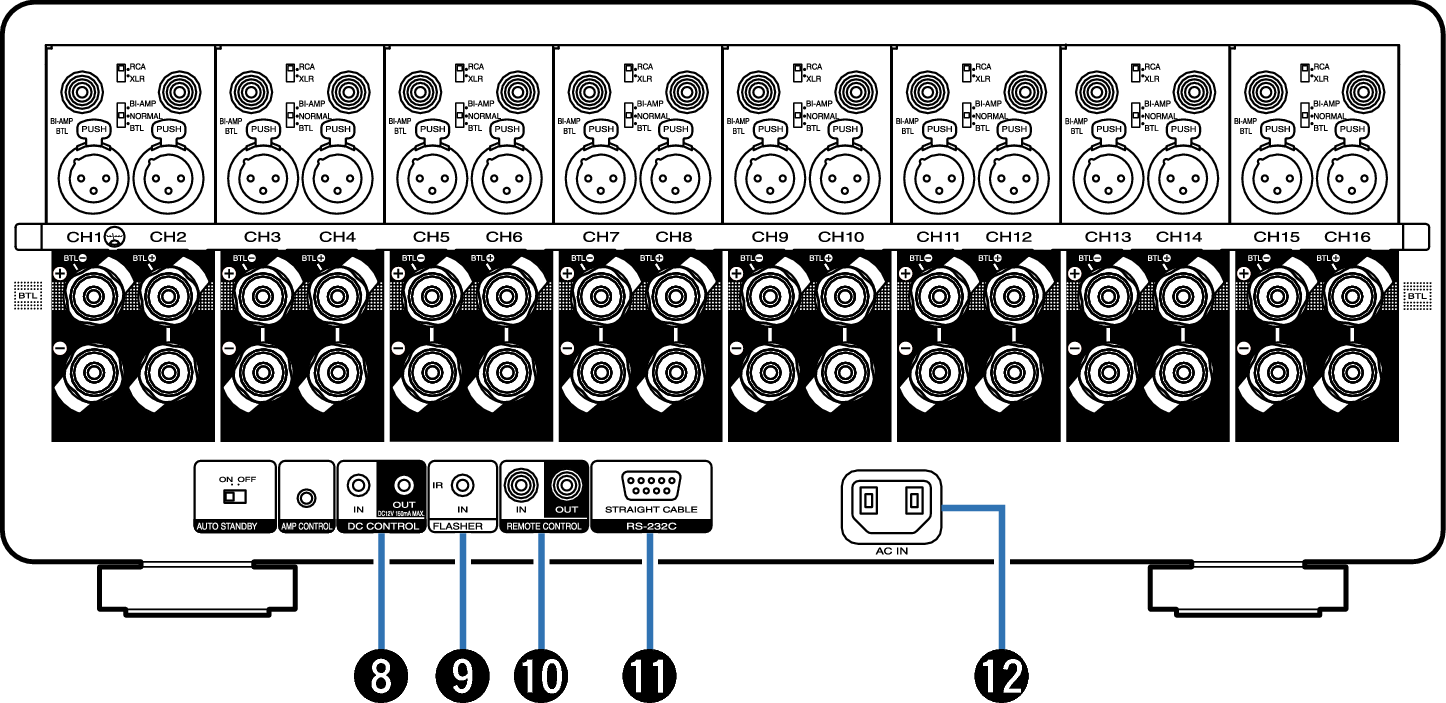

Разъемы DC CONTROL
Используются для подключения устройств, оснащенных функцией триггера. ссылка
Разъем FLASHER IN
Служит для подключения имеющихся в продаже ИК-повторителей (приобретаются дополнительно). ссылка
Штекеры пульта дистанционного управления
Служит для подключения изделия Marantz, оснащенного клеммами REMOTE CONTROL. Используется для управления данным устройством с помощью пульта ДУ. ссылка
Разъем RS-232C
Используется для подключения устройств контроллера домашней автоматизации, подходящих к разъемам RS-232C. Обратитесь к руководству пользователя контроллера домашней автоматизации для получения дополнительной информации о функциях последовательного управления данным устройством.
Предварительно выполните описанные ниже операции.
Выключите данное устройство.
Выключите данное устройство с помощью внешнего устройства управления.
Убедитесь в том, что устройство находится в режиме ожидания.
Вход AC (AC IN)
Используется для подключения шнура питания. ссылка
ПРИМЕЧАНИЕ
Запрещается прикасаться к внутренним контактам разъемов на задней панели. Электростатический разряд может привести к неустранимому повреждению устройства.
