Выполняйте подсоединение таким образом, чтобы центральные проводники кабеля акустической системы не выступали из клеммы громкоговорителя. Возможно срабатывание схемы защиты при соприкосновении центральных проводников с задней панелью или при соприкосновении проводов + и - друг с другом. (Схема защитыссылка)

Запрещается прикасаться к клеммам акустической системы при включенном питании. Это может привести к поражению электрическим током.

Используйте динамики с импедансом в диапазоне от 4 до 16 Ω/Ом.

Подключение кабелей к акустической системе

Внимательно проверьте левый (Л) и правый (П) каналы и полярность (+ красный, – черный) на колонках, присоединенных к устройству, и подключите каналы в соответствии с указанной маркировкой.

Срежьте около 15 мм изоляции с провода колонок, затем или крепко скрутите сердечник провода, или воспользуйтесь клеммами для подключения.

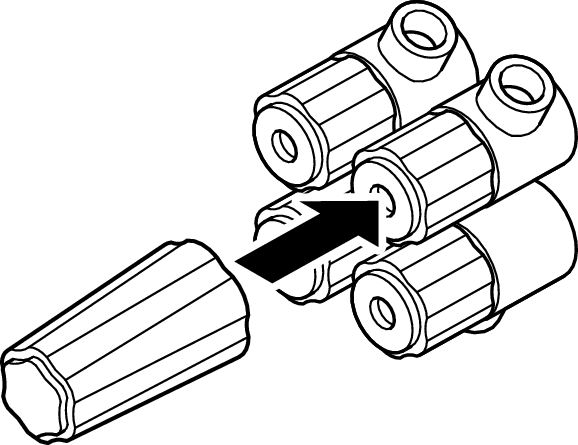

Установите прилагаемый ключ для клемм динамиков на клемму.

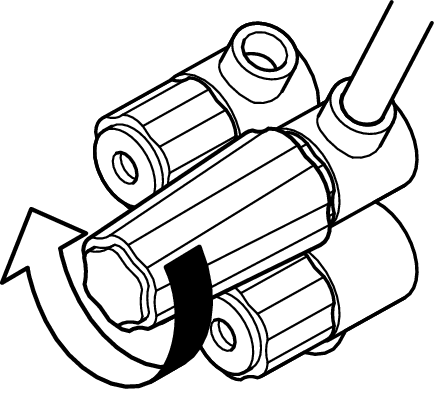

На колонках поверните разъемы для подключения против часовой стрелки и немного ослабьте их.

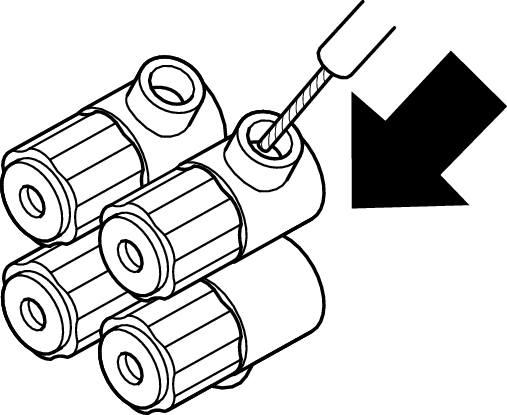

Вставьте кабель от колонок в разъемы.

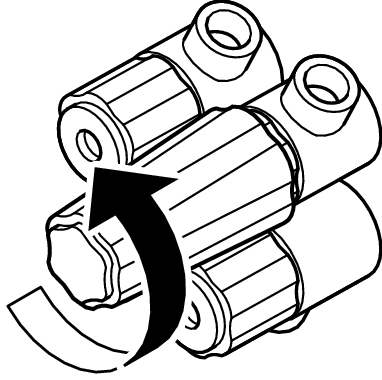

На колонках поверните разъемы для подключения по часовой стрелке и затяните их.

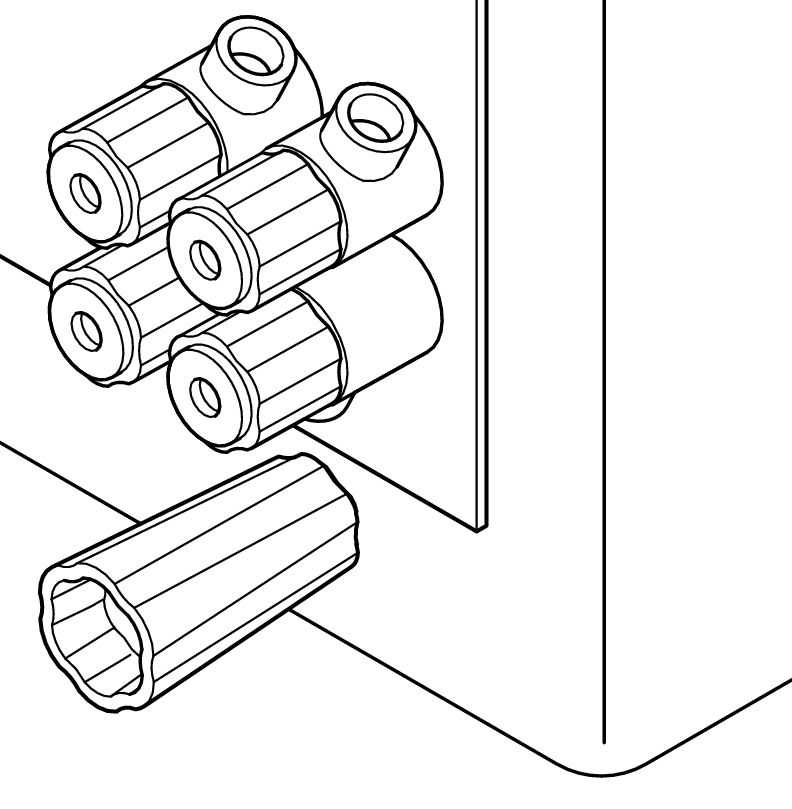

В гаечный ключ для клемм динамиков встроен магнит, что позволяет крепить его к задней панели. Подключив динамики, поместите его на хранение в прилагаемый бокс для принадлежностей или в другое безопасное место.
