Данное устройство оснащено разъемами UNBALANCED RCA и BALANCED XLR. Выберите соответствующие разъемы для предусилителя, который предполагается использовать, и измените настройку селектора RCA или XLR на данном устройстве. Если предусилитель оснащен разъемами обоих типов, можно использовать любой из них.

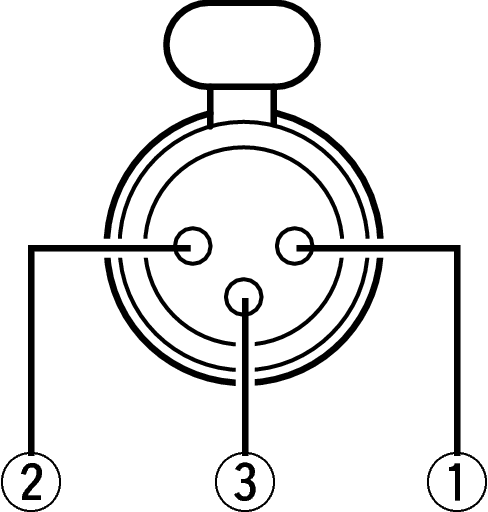

Bracket Open Расположение контактов разъема XLR Bracket Close

GND (заземление)

HOT (горячий)

COLD (холодный)

В данном устройстве используется европейское расположение КОНТАКТОВ.

В методе, который используется в США, sanwacirnumw_2 является контактом COLD, а sanwacirnumw_3 является контактом HOT.

При подключении устройства, в котором используется метод для США, поменяйте вилки sanwacirnumw_2 и sanwacirnumw_3 с одной стороны симметричного кабеля.

ПРИМЕЧАНИЕ

Не закорачивайте HOT и GND или COLD и GND при использовании.

Перед подключением предусилителя отсоедините сетевую вилку этого устройства от розетки. Также выключите питание подключаемого устройства.
