To urządzenie posiada wbudowany 7-kanałowy wzmacniacz mocy. Oprócz podstawowego systemu 5.1-kanałowego, rozmaite systemy, takie jak systemy 7.1-kanałowe, połączenia bi-amp i 2-kanałowe systemy dla odtwarzania wielostrefowego, mogą zostać skonfigurowane poprzez zmianę ustawień “Przypisanie wzmacniacz.”link, aby dostosować je do aplikacji.

Przeprowadź ustawienia “Przypisanie wzmacniacz.”, aby dopasować je do ilości pomieszczeń i instalowanej konfiguracji głośników. link

Odtwarzający głośnik i strefa		Ustawianie trybu pracy (“Przypisanie wzmacniacz.”)	Połączenia, strona
MAIN ZONE	ZONE2	Ustawianie trybu pracy (“Przypisanie wzmacniacz.”)	Połączenia, strona
5.1-kanałowy	Nie używany	Tylny surround (Domyślne)	link
7.1-kanałowy (tylny surround)	Nie używany	Tylny surround (Domyślne)	link
7.1-kanałowy (przedni górny)	Nie używany	Przednie górne	link
5.1-kanałowy (połączenie bi-amp dla głośnika przedniego)	Nie używany	Bi-Amp	link
5.1-kanałowy + głośnik przedni drugiego urządzenia	Nie używany	Frontowe B	link
5.1-kanałowy	2-kanałowy	ZONE2	link

Tryb dźwięku, który można wybrać różni się w zależności od konfiguracji głośników. W celu sprawdzenia jakie tryby dźwięku są obsługiwane, patrz “Związek pomiędzy trybami dźwięku a wyjściem kanału” link.

Standardowa konfiguracja i podłączenie

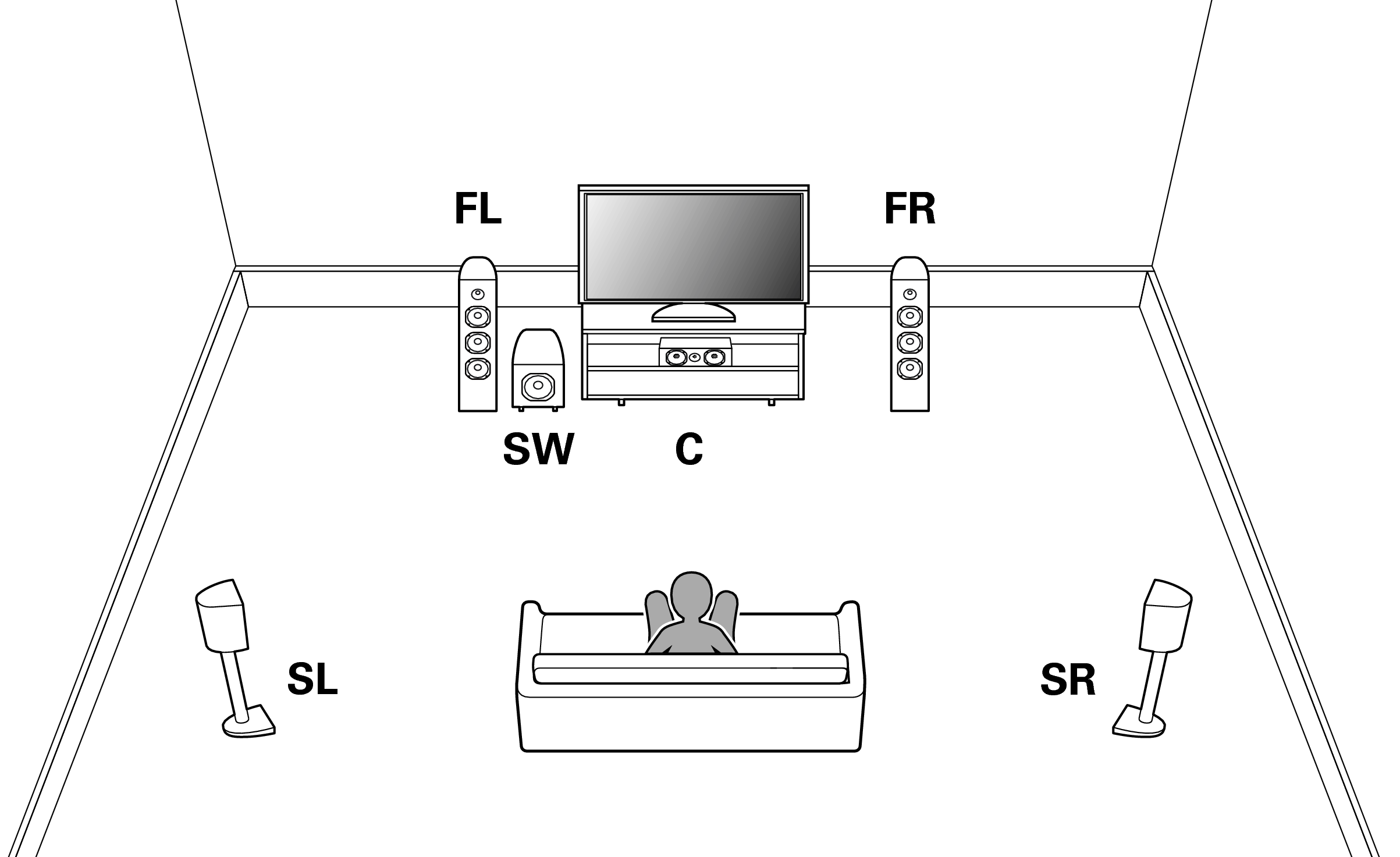

5.1-kanałowy

Służy jako podstawowy 5.1-kanałowy system surround.
Obsługiwane są tryby dźwięku, takie jak Dolby Pro Logic 2-Roman Numeral .

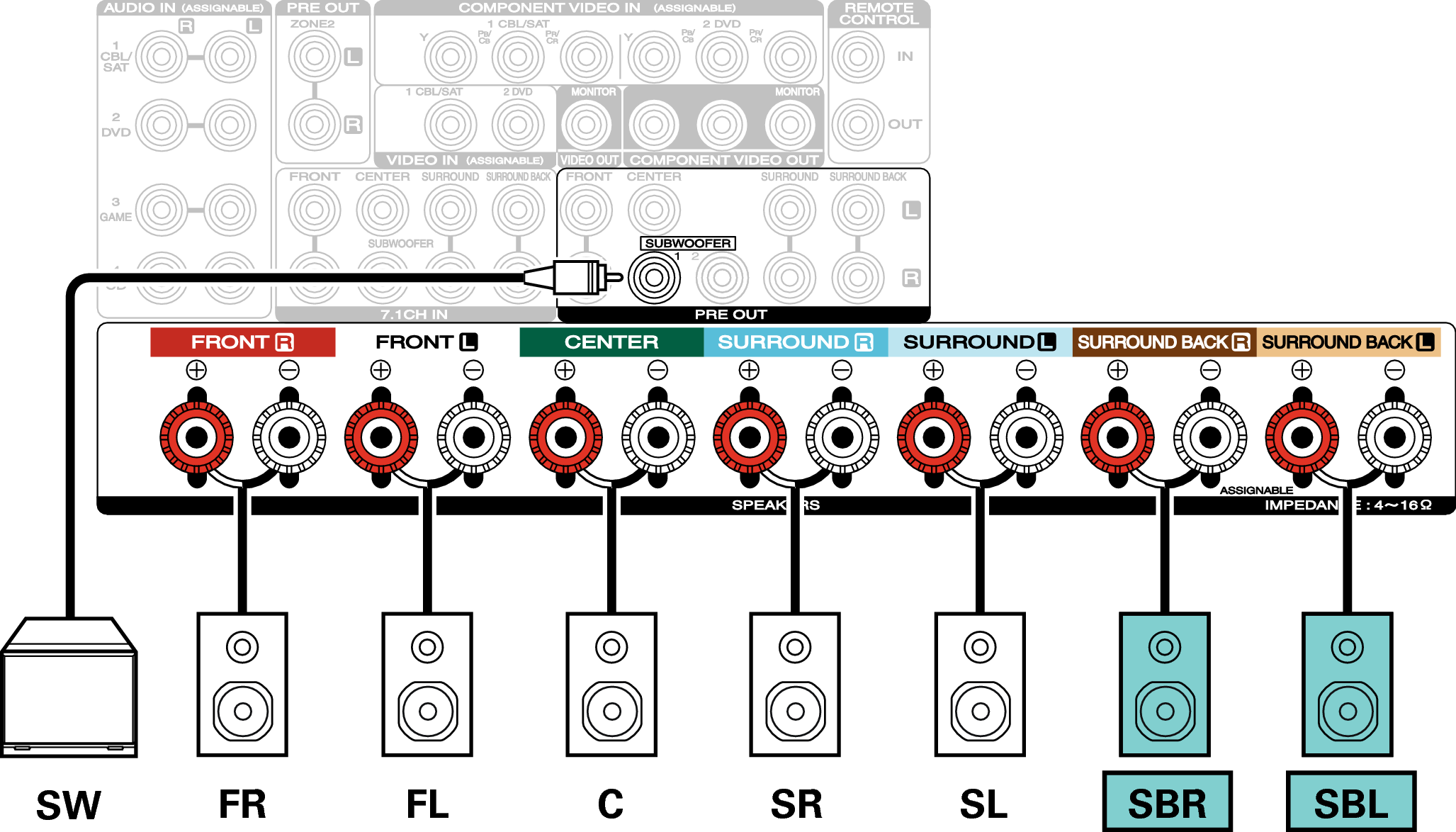

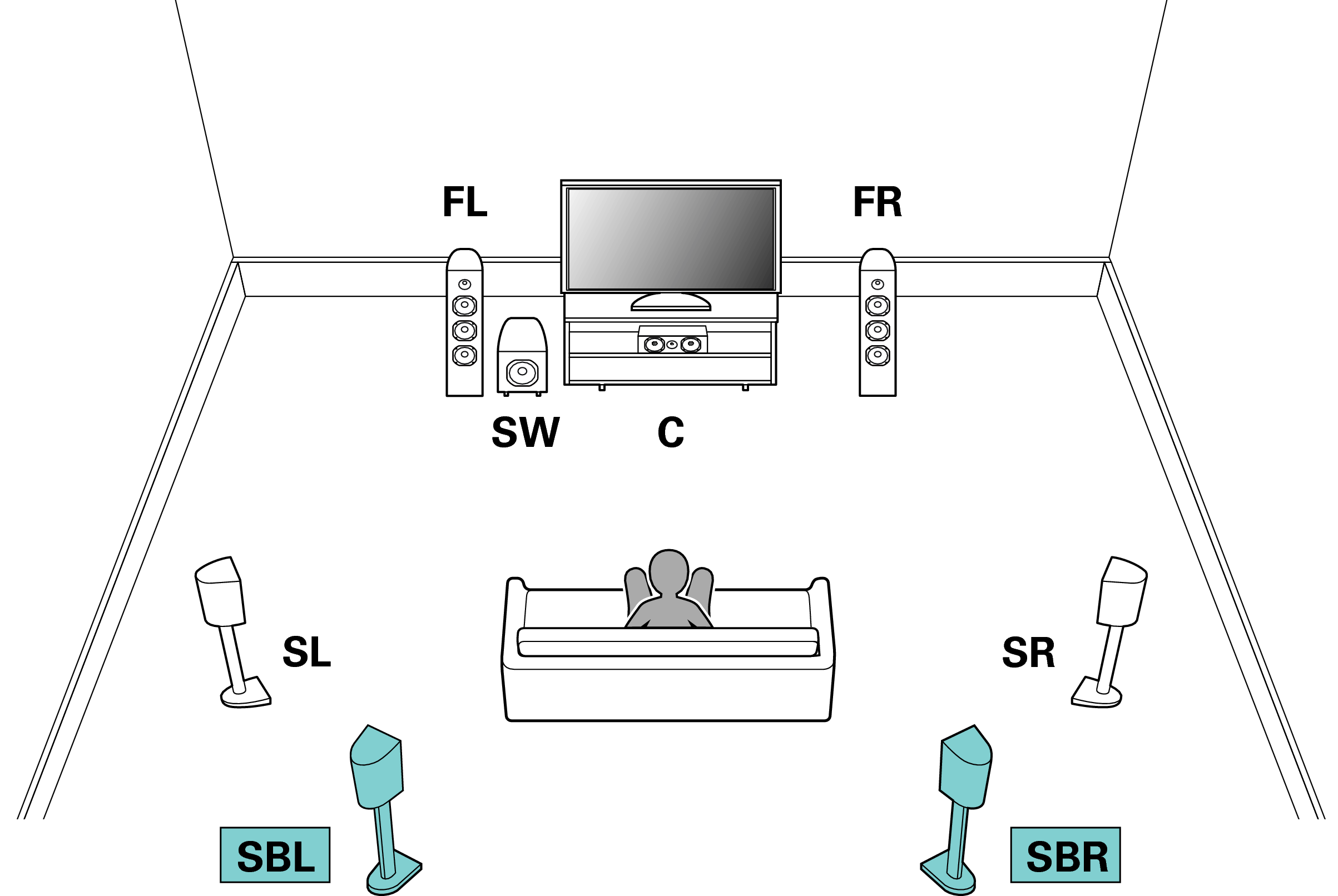

7.1-kanałowy (tylny surround)

Ten 7.1-kanałowy system surround jest taki sam, jak podstawowy 5.1-kanałowy system, ale z tylnymi głośnikami surround.
Obsługiwane są tryby dźwięku, takie jak Dolby Pro Logic 2-Roman Numeral x.

W przypadku korzystania z jednego tylnego głośnika surround, podłącz go do zacisku SURROUND BACK L.

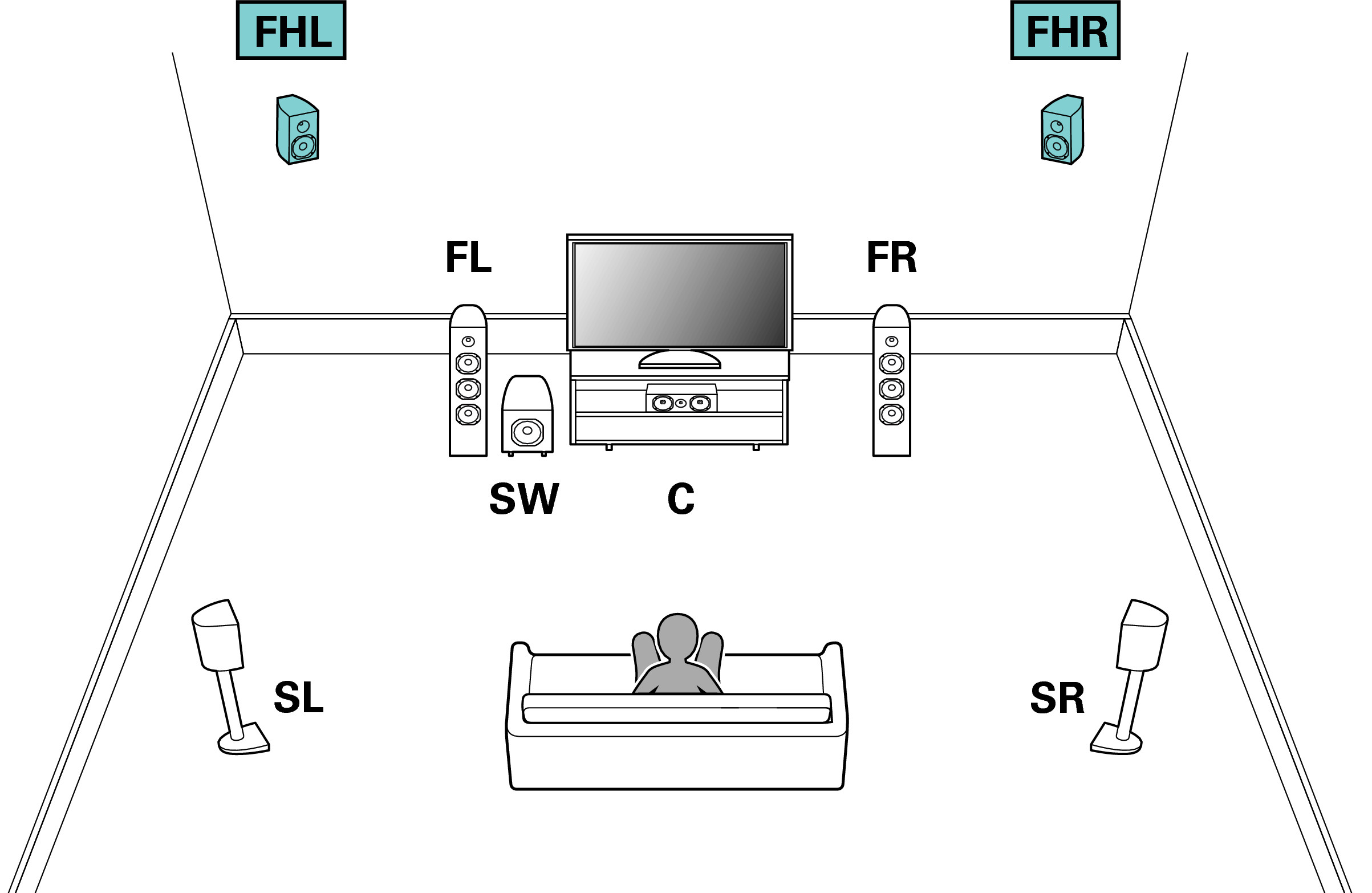

7.1-kanałowy (przedni górny)

Ten 7.1-kanałowy system surround jest taki sam, jak podstawowy 5.1-kanałowy system, ale z przednimi głośnikami górnymi.
Obsługiwane są tryby dźwięku, takie jak Dolby Pro Logic 2-Roman Numeral z.

Zastosowana konfiguracja i podłączenie

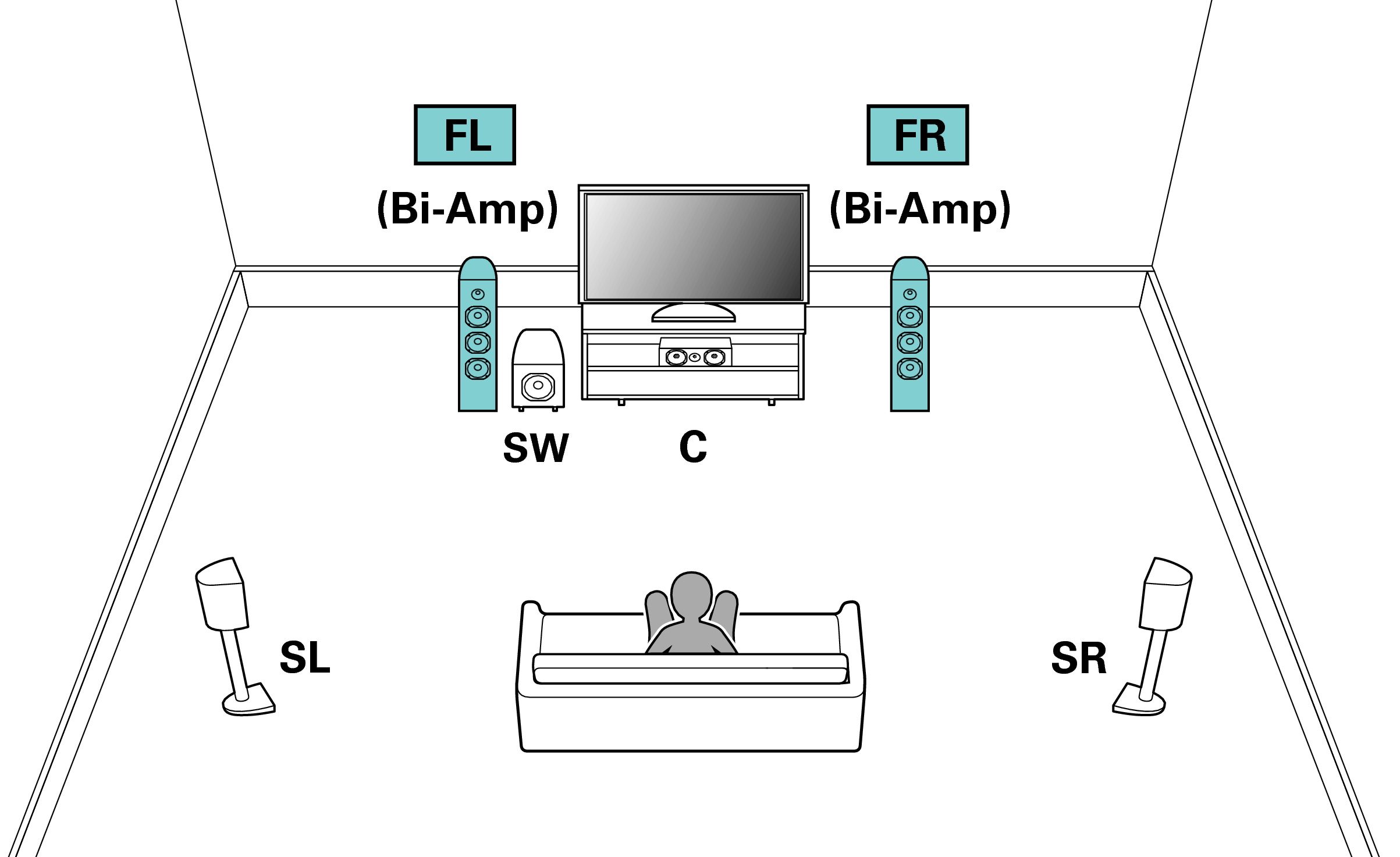

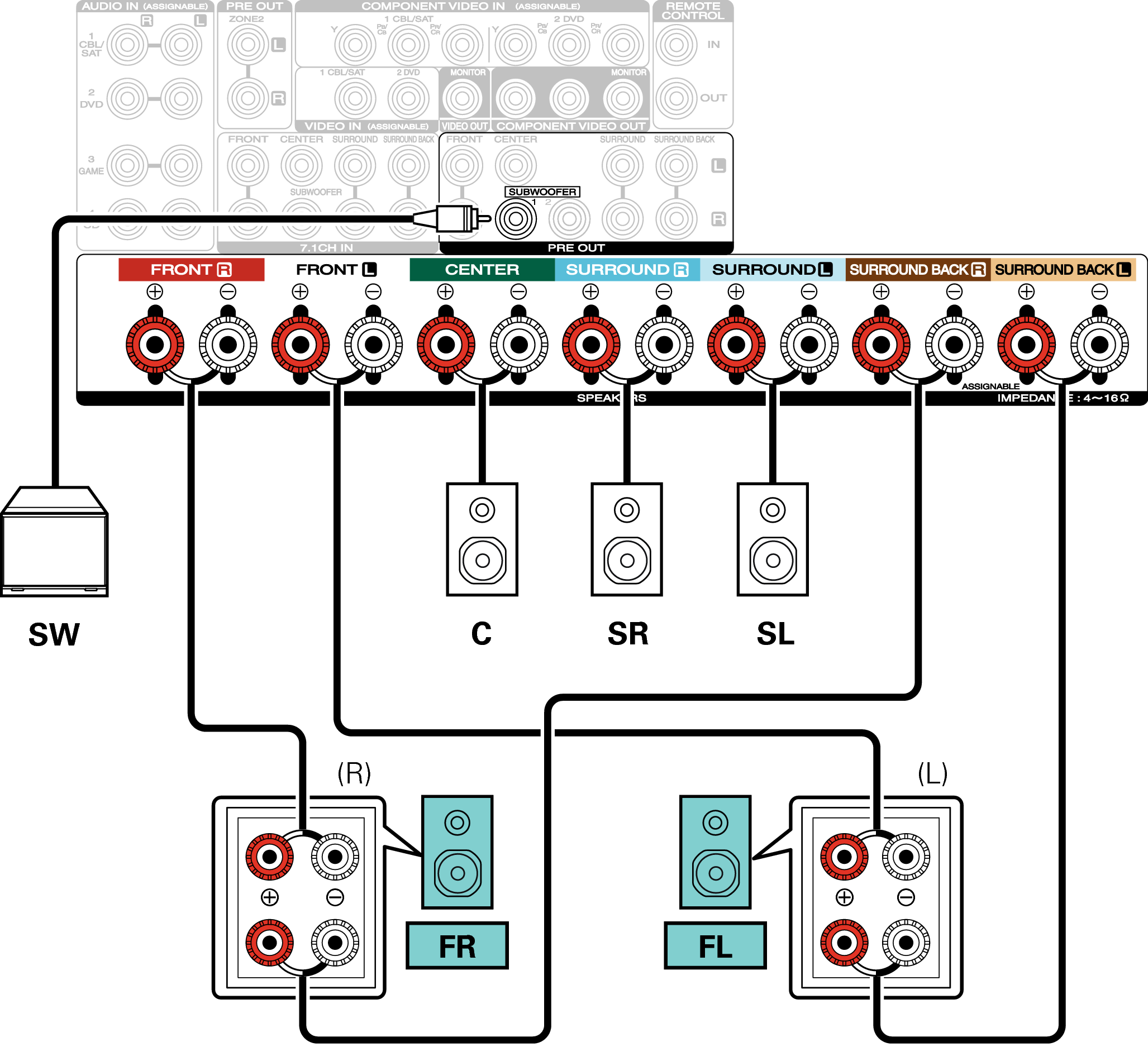

5.1-kanałowy (połączenie bi-amp głośnika przedniego)

Jest to metoda podłączenia osobnych wzmacniaczy do gniazd wysokotonowych i niskotonowych głośników kompatybilnych z bi-amp. To połączenie pozwala na przepływ siły przeciwelektromotorycznej (napięcie zasilające wraca bez wyprowadzania) z głośnika niskotonowego do głośnika wysokotonowego, bez wpływu na jakość dźwięku, tworząc wyższą jakość dźwięku.

UWAGA

Wykonując połączenia bi-amp, pamiętaj o usunięciu płytki zwierającej lub przewodu między gniazdami głośnika niskotonowego i wysokotonowego.

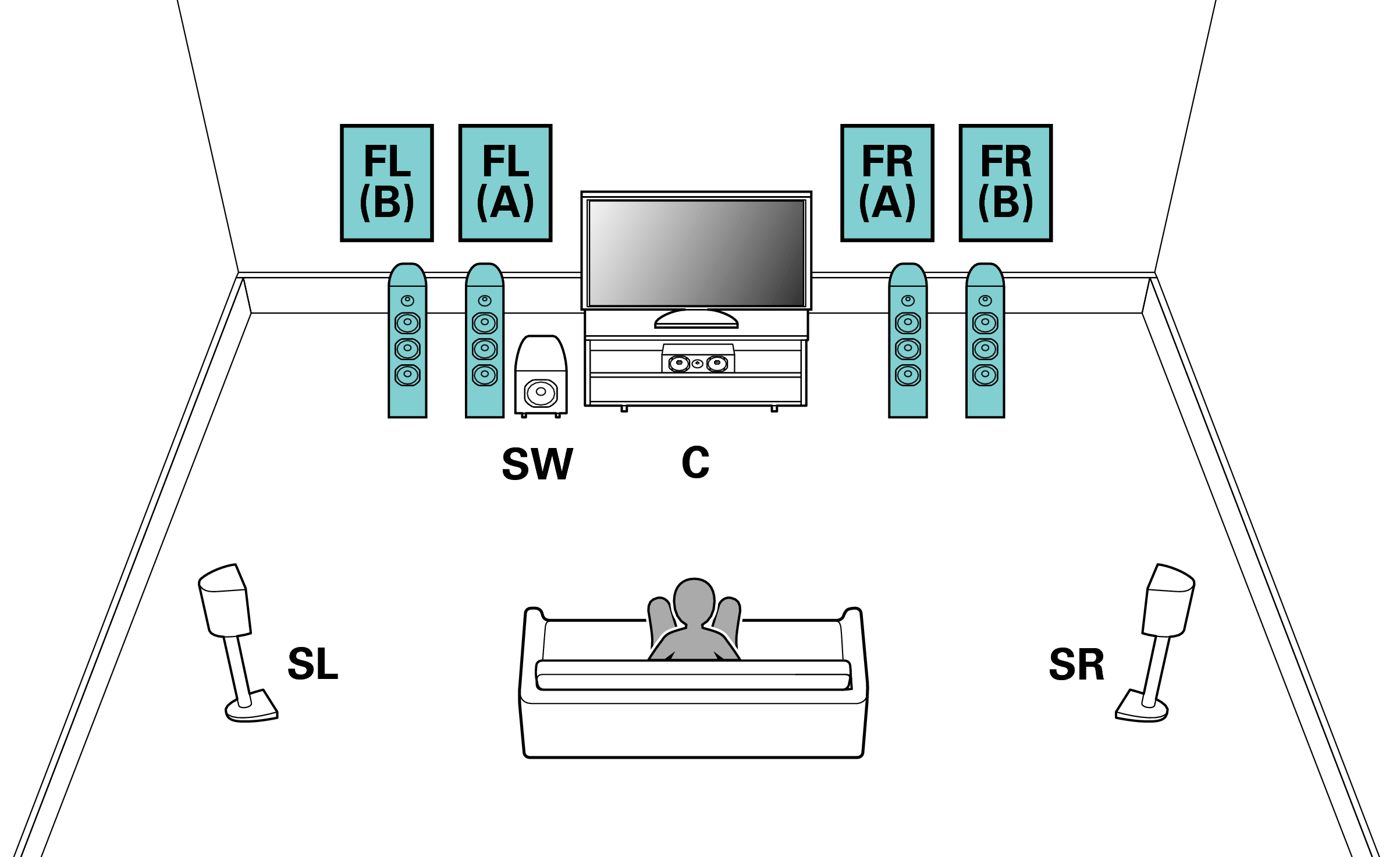

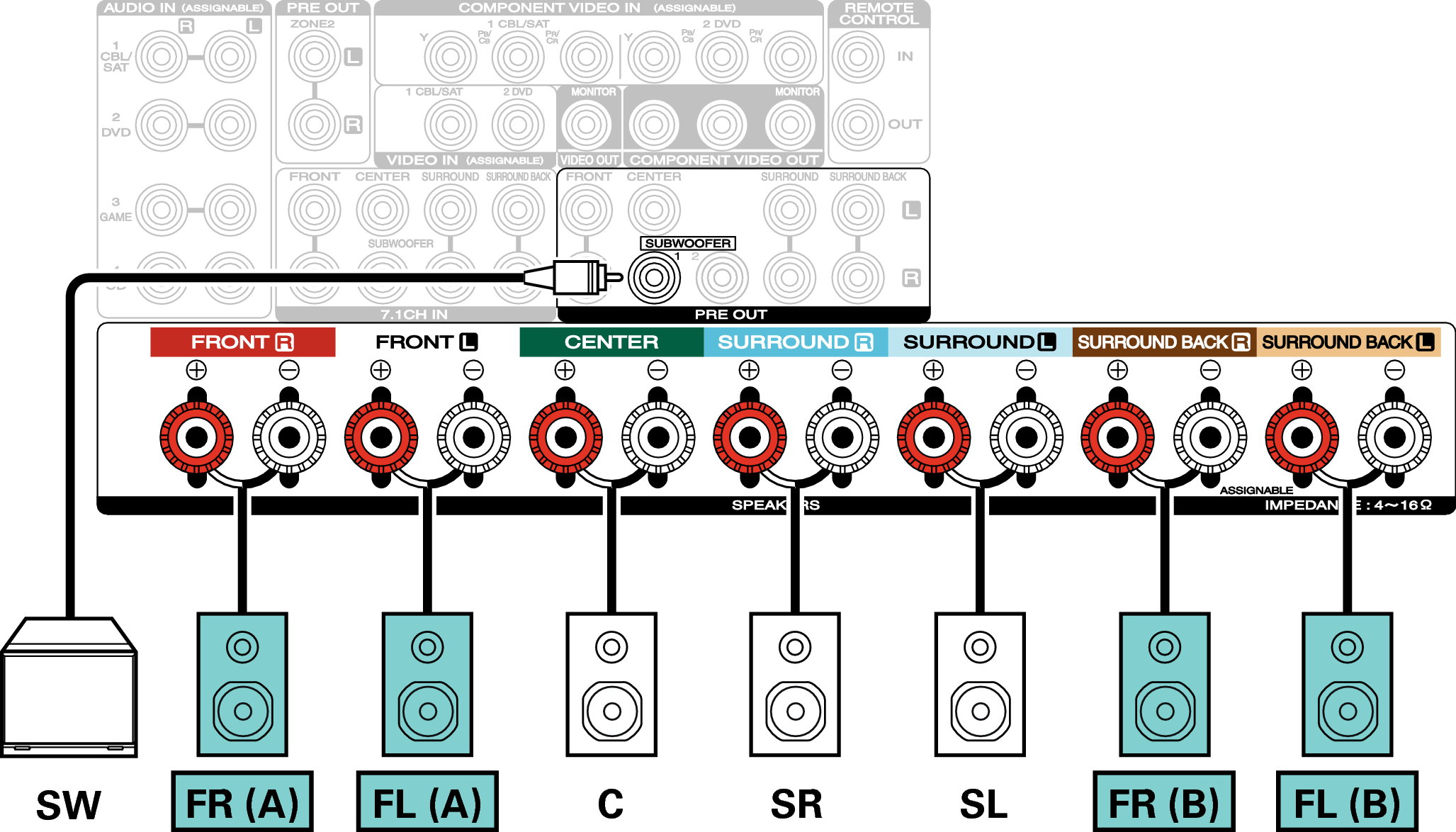

5.1-kanałowy + głośnik przedni drugiego urządzenia

Ten system pozwala na przełączanie odtwarzania pomiędzy przednimi głośnikami A i B.

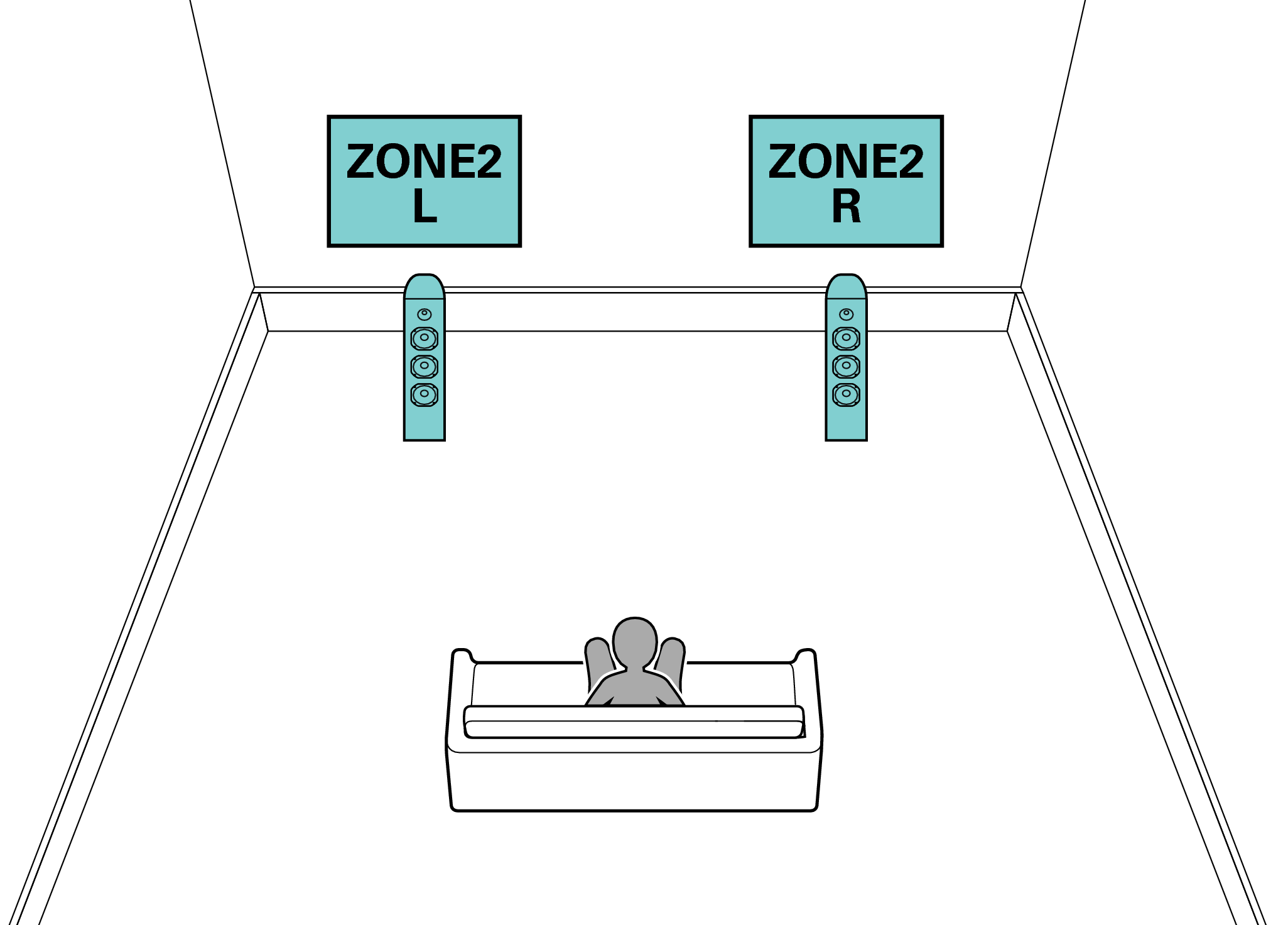

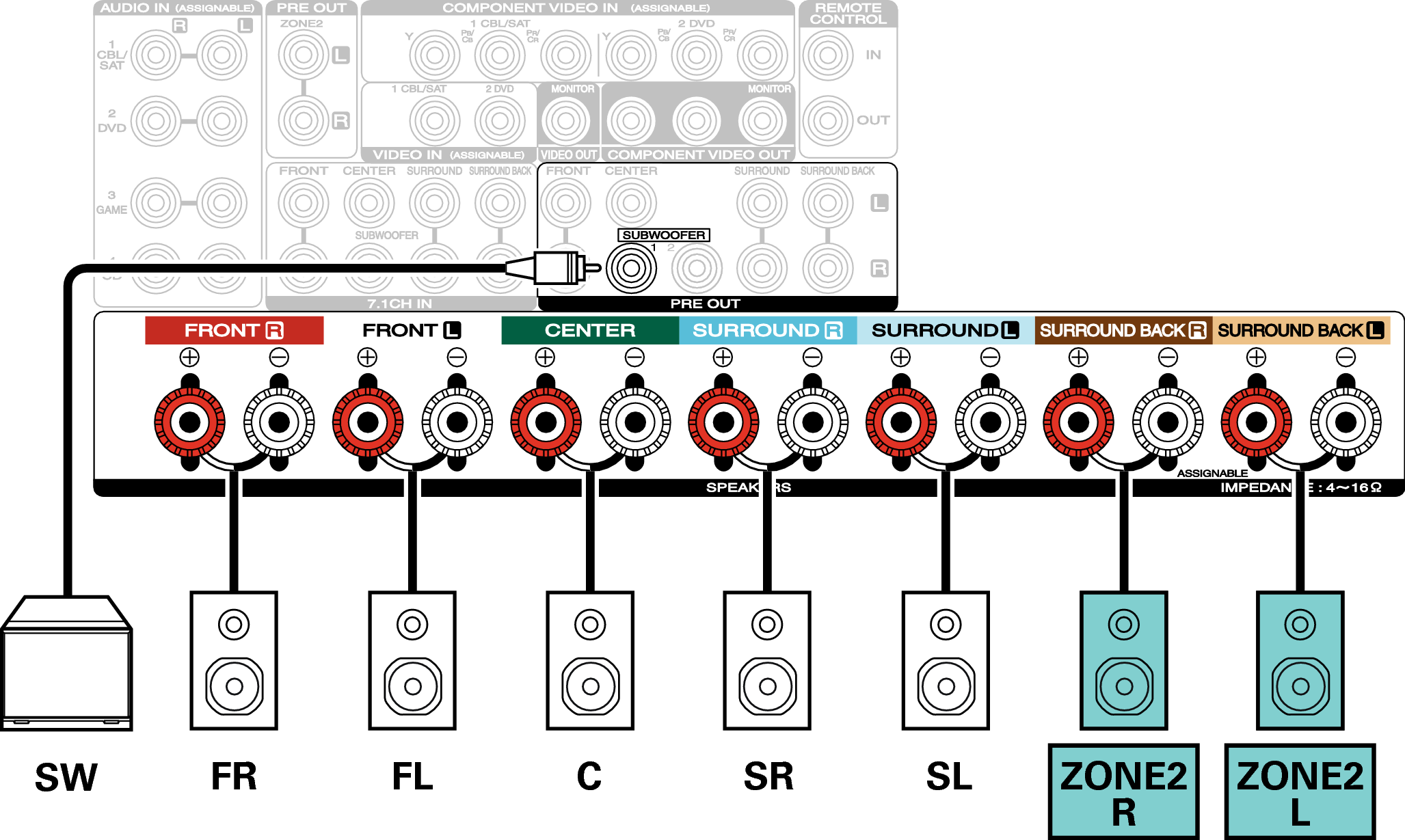

5.1-kanałowy (MAIN ZONE) + 2-kanałowy (ZONE2)

Ta metoda podłączenia tworzy 5.1-kanałowy system głośników w strefie MAIN ZONE i 2-kanałowy system w strefie ZONE2.

MAIN ZONE

ZONE2

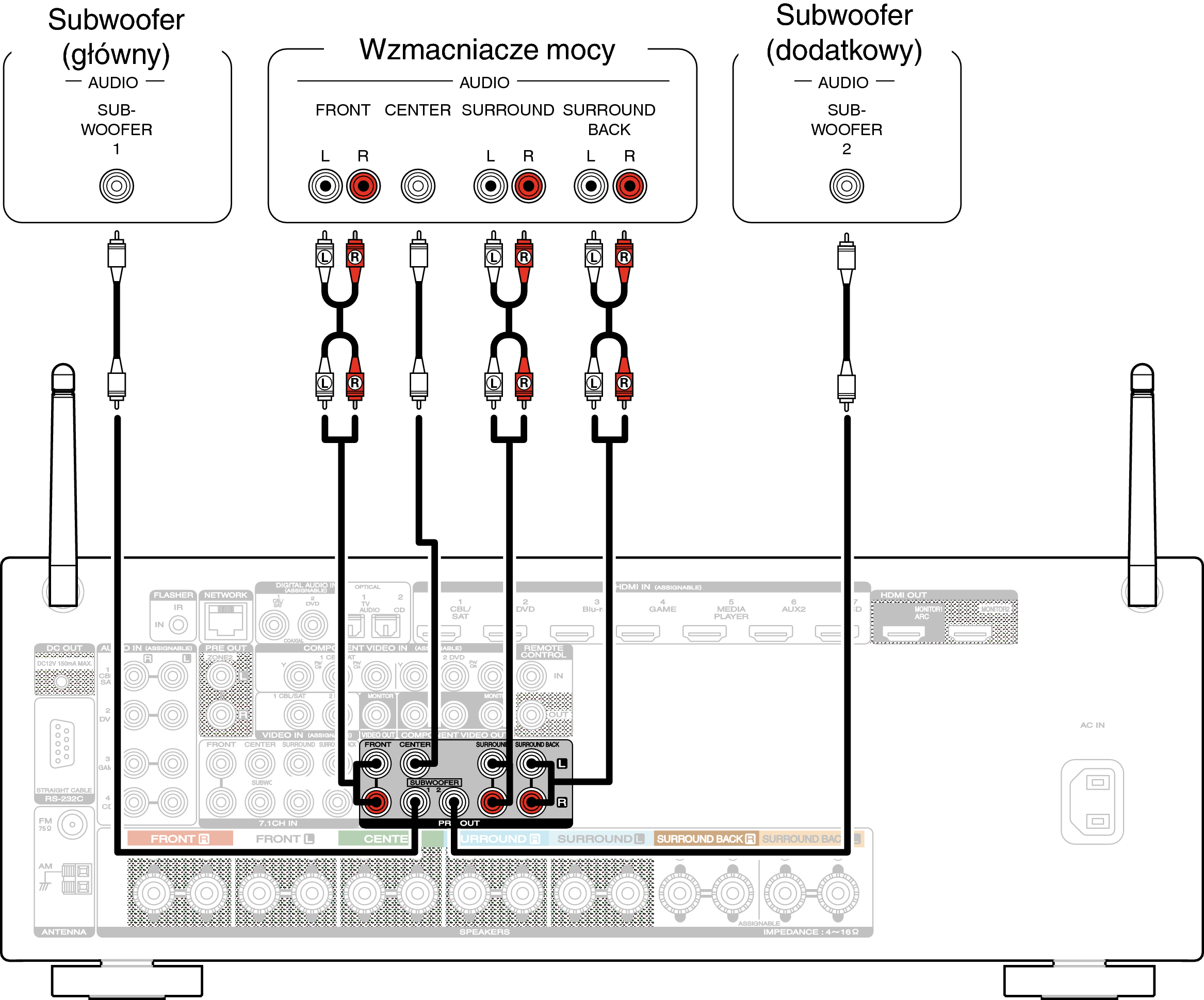

Podłączanie zewnętrznego wzmacniacza mocy

Tej jednostki można użyć jako przedwzmacniacza podłączając zewnętrzny wzmacniacz mocy do złączy PRE OUT. Dodając wzmacniacz mocy do każdego kanału, rzeczywistość dźwięku może być jeszcze większa.

Wybierz żądane złącze i podłącz urządzenie.
